Merk	Mestic
Model	MSBC-150
Producttype	Monokristallijn fotovoltaïsch zonnepaneel
Maximaal vermogen (Pmax)	150 W
Spanning bij maximaal vermogen (Vmpp)	26,10 V
Stroom bij maximaal vermogen (Impp)	5,75 A
Open klemspanning (Voc)	29,70 V
Kortsluitstroom (Isc)	6,10 A
Afmetingen (ongeveer)	Niet vermeld in de handleiding
Gewicht (ongeveer)	Ongeveer 10-12 kg
Voeding	Zonne-energie (zonlicht)
Belangrijkste functies	Omzetting van zonne-energie in elektriciteit, accu opladen via laadregelaar
Onderhoud en reiniging	Reinig het glas met een zachte doek en een mild schoonmaakmiddel verdund in 50% water
Veiligheid	Niet het paneel buigen of draaien, schaduwen vermijden, altijd de accu aansluiten voordat het paneel wordt aangesloten
Reserveonderdelen en repareerbaarheid	Niet gespecificeerd (monteer het paneel niet)
Algemene informatie	Gebruiksaanwijzing beschikbaar in meerdere talen. Conform de Europese richtlijnen (2014/30/EU, 2014/35/EU).

Veelgestelde vragen - MSBC-150 Mestic

Hoe installeer ik het MSBC-150 zonnepaneel?

Kies een locatie met weinig schaduw, bij voorkeur op het zuiden gericht. Monteer het paneel op een vlak en recht oppervlak, horizontaal of verticaal met de aansluitdoos aan de bovenkant. Zorg voor vrije luchtcirculatie rond het paneel. Bevestig het met de meegeleverde beugels met behulp van kit of geschikte lijm.

Kan ik meerdere MSBC-150 panelen met elkaar verbinden?

Ja, u kunt de panelen in serie aansluiten (voor een 24V-systeem door de plus op de min aan te sluiten) of parallel (voor een 12V-systeem door plus op plus en min op min aan te sluiten).

Wat moet ik doen als het paneel geen elektriciteit produceert?

Controleer of het paneel niet in de schaduw staat of geblokkeerd is. Controleer de aansluitingen van de aansluitdoos. Zorg ervoor dat de laadregelaar en de accu correct zijn aangesloten (de accu moet worden aangesloten voordat het paneel wordt aangesloten).

Kan ik het paneel gebruiken zonder laadregelaar?

Nee, een laadregelaar is verplicht om overladen van de accu te voorkomen. Het paneel moet via een geschikte laadregelaar op de accu worden aangesloten.

Hoe onderhoud ik het zonnepaneel?

Regen en wind reinigen meestal het oppervlak. Indien nodig, reinig het glas met een zachte doek gedrenkt in een mild schoonmaakmiddel verdund met 50% water. Krab niet over het oppervlak en beschadig de achterfolie niet.

Kan ik het paneel op een dak monteren?

Ja, gebruik de meegeleverde dakdoorvoer. Boor gaten, vermijd bestaande kabels of leidingen. Breng afdichtmiddel aan rond de kabeldoorvoer om waterdichtheid te garanderen.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Buig of draai het paneel niet. Monteer nooit de aansluitdoos of kabels. Vermijd het boren of lassen in het frame. Bedek het paneel tijdens de installatie om kortsluiting te voorkomen.

Wat is de levensduur van het MSBC-150 paneel?

Monokristallijne zonnepanelen hebben over het algemeen een levensduur van 25 tot 30 jaar, met een lichte daling van het rendement in de loop van de tijd. De MSBC-150 is ontworpen voor duurzaam gebruik.

Wat te doen bij een probleem met de aansluitdoos?

Koppel de voorgemonteerde kabels niet los en verwissel de aansluitingen niet. Neem bij een probleem contact op met de klantenservice. Probeer niet zelf te repareren.

Hoe weet ik of het paneel goed werkt?

Controleer regelmatig de spanning en stroom met een multimeter op de aansluitdoos (onder zonblootstelling). Vergelijk met de nominale waarden: Vmpp ~26,1V, Impp ~5,75A. Een significante daling kan duiden op een probleem.

GEBRUIKSAANWIJZING MSBC-150 Mestic

Gebruiksaanwijzing NL User instructions EN Bedienungsanleitung DE Mode d'emploi FR

Instrucciones de uso ES Istruzioni per l'uso IT Betjeningsvejledning DK

Bruksanvising SE Bruksanvising NO

Cet appeareil se recycle

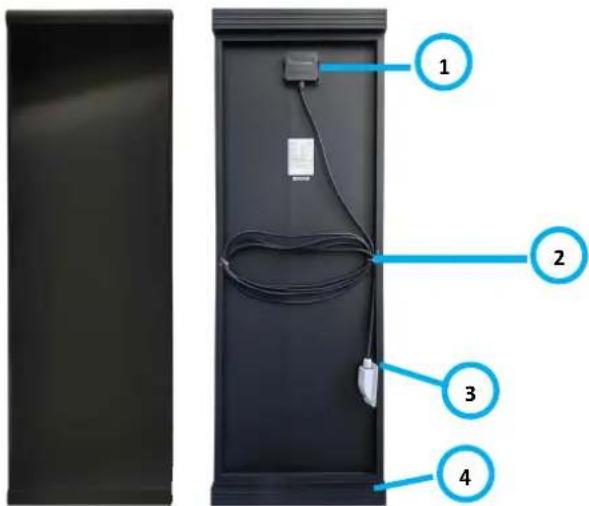

1. Aansluitkast
2. Kabels
3. Dakdoorvoer
4. Montagebeugel

	MSBC-110	MSBC-130	MSBC-150	MSBC-170	MSBC-190	MSBC-220	MSBC-250	MSBC-300
Maximaal vermogen (Pmax)	110W	130W	150W	170W	190W	220W	250W	300W
Spanning bij Pmax (Vmpp)	19.14V	24.36V	26.10V	20.88V	17.40V	20.88V	23.56V	22.94V
Stroom bij Pmax (lmpp)	5.23A	5.34A	5.75A	8.15A	10.92A	10.54A	10.62A	13.08A
Open klemspanning (Voc)	21.78V	27.72V	29.70V	23.76V	20.10V	23.40V	27.36V	26.64V
Kortsluitstroom (Isc)	5.54A	5.66A	6.10A	8.64A	11.58A	11.17A	11.26A	13.87A

Algemene instructies

Voordat u dit apparaat in gebruik neemt, leest u zorgvuldig de gebruiksaanwijzing.

Bewaar de handleiding voor toekomstig gebruik.

Monteren

Let op: Zodra het zonnepaneel worden blootgesteld aan Licht of zonlicht, staan de klemmen in de aansluitkast onder spanning. Om kortsluiting te voorkomen bij het monteren en aansluiten van de zonnepanelen, kut u de panelen wegdraaien van het Licht of afdekken zodate tijdens het aansluiten geen elektriciteit produceren. Verwijder de bedekking wanner de aansluiting is voltooid.

Algemene montage instructies:

1. Monteer het paneel.altijd op een rechte,vlakke ondergrond.Buig of verdraai het paneel Niet.
2. Probeer nooit het paneel te demonteren.
3. Vermijd waar mogelijk boren of階段en in het frame.
4. Gebruik geen scherp metalen gereedschap of andere voorwerpen die krassen op het oppervlak van het paneel hunnen veroorzaken.
5. Installee het paneel horizontally of vertical met de aansluitkast bovenaan.
6. Kies een plaat voor het paneel met zo min möglichk schaduw. Houd er rekening mee dat als het zonnepaneel in de schaduw komt te staan, het vermogen za afnemen.
7. Monteer het paneel zo dat de lucht er vrij omheen kan circuleren.
8. De meegeleverde kabels zich al voor u aangesloten in de aansluitkast. Maak deze Niet los en wissel de plus- en minaansluiting Niet om.
9. Sluit aan de laadregelaar aktijd eerst de accu aan, voordat u de zonnemodule aansluit.
10. Controleer het systeme regelmatig om er zeker van teijken dat het normal functioneert.

Locatie bepalen:

1. Bepaal de locatie voor het installereren van het zonnepaneel, door hem op de gewenste plek te leggen.
2. Markeeer deze locatie en ga na dat er voldoende ruimte rondon het paneel is.
3. Plan het leggen van uw bedrading voordat u verdergaat met de installmentie.

Bevestigen:

1. Nadat u uw montagelocatie heeft gecontrolereid, bevestigt u de panelen middels de beugels op de gewenste locatie met behulp van waarvoor bestemde montagekit of -lijm. Volg de instructies op de verpakking van het desbetreffende product.
2. Let op: zorg dat het oppervlak waarop de beugels geplaatst worden schoon, vetvrij stofvrij en droog is. We adviseren om het oppervlak eerst op te ruwen alvorens het goed te ontvetten. Kit of liim in een schone, droge omgeying.
3. Zorg ervoor dat de lijm een goede affding vormt op het montageoppervlak, door een gelijkmatige, doorlopende stroken in de richels aan de onderkant van de montagebeugels aan te brengen. Het volume van de kit of lijm要去 groter zichen dan de richels.
4. Druk gelijkmatig en beheerst het paneel op de geselecteerde locatie.
5. Verwijder overtollige kit of lijm.
6. Laat de kit of liim goed drogen, Volg hierbij de instructies op de verpakking van het desbetreffende product.
7. Let op: Controller de afmetingen van het paneel met de montagebeugels en de gekozen locatie het liefst dubbel, om fouten te voorkomen. De kit of liim is zeer moeilijk te verwilderen zodra het is aangebracht.

Kabels doorvoeren:

1. Voordat u de dakdoorvoer=kunt plaatsen, zoekt u eerst de meest geschikte locatie voor uw stroomkabels om door het dak te gaan. Controleer voor het boren nogmaals of er geen andere bekabeling, leidingen, enz. lopen op deplaats van boren.
2. Zodra u zeker weet wat uw ingangspunt is, boort u gaten met de ijuste maat.
3. Controller of de kabels door de kabelgaten in de dakdoorvoer zitten en leid de kabels door te geboorde gaten in het dak waar de gewenste locatie.
4. Let op: zorg dat het oppervlak waarop de dakdoorvoer geplaatst worden schoon, vetvrij stofvrij en droog is. We adviseren om het oppervlak eerst op te ruwen alvorens het goed te ontvetten.
5. Breng een gelijkmatige, doorlopende strook kit of lijm aan op de onderkant van de kabeldoorvoer en bevestig.Deze op het montageoppervlak, waar bij u ervoor zorgt dat de geboorde gaten volledig bedekt zich.
6. Nadat de kit of lijm is uitgehard, kunt u tevens een kit aanbrengen om zeker te zichn van een waterdichte afdichting rondon de kabeldooryeer.

Let op: Een zonnepaneel moet via een laadregelaar op een accusysteme worden aangesloten. Volg voor de juiste installmentie de instructies die bij het product geleverd worden.

Serie- en parallelschakeling

Als er meer dan een paneel worden gebruikt, können deze zowel in série als parallel worden aangesloten.

Parallel:

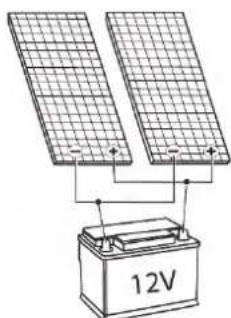

Om 2 zonnepANELen in een 12 V-systeem aansluiten, sluit u de panelen parallel aan door de plus aan de plus en de min aan de min te verbinden.

Serie:

Om 2 zonnepanelen aansluiten in een 24 V-systeem, sluit u de panelen in series aan door de plus van het ene paneel aan te sluiten op de min van het volgende paneel.

Plus-en minaansluitingbekijken:

Open de aansluitkast door de lipjes voorzichtig los te makeen met een schroevendraier.

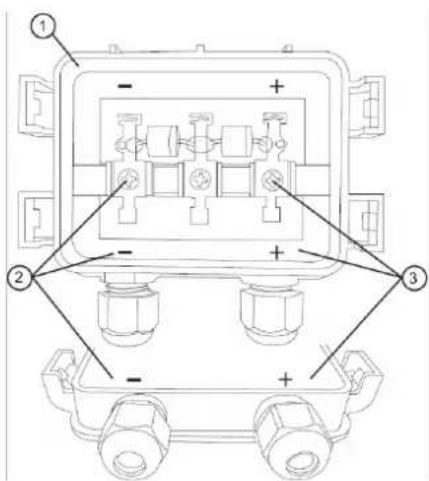

1. Aansluitkast
2. Negativcpe pool en aansluiting
3. Positieve pool en aansluiting

Let op: De meegeleverde kabels zich al voor u aangesloten in de aansluitkast. Maak deze Niet los en wissel de plus- en minaansluiting Niet om.

Onderhoud

1. Normaal gesproken zichnormale regenval en wind voldoende om het moduleglas schoon te houden. Indien nodig kunt u het glas reinigen met een zachte doek met een mild schoonmaakmiddel en 50% water.
2. Let op: Beschadig de beschermfolie aan de achterkant van de zonnepanelen Niet.

Correcte wegwerp wijze van dit product

Dit symbol betekent dat dit product Niet bij het gewone huishoudelijk afval mag worden weggegooid (2012/19/EU). Om möglichke schade te voorkomen aan de omgeving of menselijk gezondheid van ongecontroleerd afvalverwijdering, recycle het verantwoord om duurzame hergebruik van materiele hulpbronnen te bevorderen. Om je gebruikte apparaat terug te brengen, lees je de garantievoorwaarden van waar het product gekocht is. Zij hunnen het product terugnemen voor omgevingsveilige recycling.

Conformiteitsverklaring

Hiermee verklaart EURO ACCESSOIREs, dat het apparaat MSBC-110/-130/-150/-170/-190/-220/-250/-300 voldoet aan de basiseisen en andererelevante voorschriften die in de Europese richtig voor elektramagnetische compatibilititeit (2014/30/EU) en

laagspanningsrichtlijn (2014/35/EU) worden genoemd. Daarnaast een volledige conformiteitsverklaring kut u aanvragen op het adres dat op dechterzijde is vermeld.
