Producttype	Fotovoltaïsch zonnepaneel
Merk	Mestic
Model	MSMO-100
Nominaal vermogen	100 W
Nominale spanning	12 V (systeem)
Aansluitdoos	Geïntegreerd, met voorverbonden kabels
Type cellen	Monokristallijn (schatting)
Afmetingen	Ongeveer 1000 x 670 x 35 mm (schatting)
Gewicht	Ongeveer 8 kg (schatting)
Framemateriaal	Aluminium
Glassoort	Gehard glas
Belangrijkste functies	Omzetting van zonne-energie in elektriciteit voor het opladen van batterijen via een laadregelaar
Installatie	Montage op een vlak en stabiel oppervlak, optimale oriëntatie zonder schaduw
Elektrische aansluiting	Parallel voor 12V systeem, serie voor 24V, altijd met laadregelaar
Onderhoud en reiniging	Af en toe reinigen met een zachte doek en mild reinigingsmiddel verdund met 50% water
Veiligheidsvoorschriften	Niet demonteren, niet buigen, krassen vermijden, tijdens montage afdekken om kortsluiting te voorkomen
Reserveonderdelen en repareerbaarheid	Meegeleverde kabels niet verwijderbaar; geen reserveonderdelen beschikbaar, reparatie niet aanbevolen
Normen en certificeringen	Voldoet aan richtlijnen 2014/30/EU (EMC) en 2014/35/EU (laagspanning)
Recycling	Voldoet aan de AEEA-richtlijn (2012/19/EU), niet bij het huishoudelijk afval gooien

Veelgestelde vragen - MSMO-100 Mestic

Hoe installeer ik het Mestic MSMO-100 zonnepaneel?

Monteer het paneel op een vlak, schoon en droog oppervlak met behulp van de meegeleverde beugels. Gebruik montagekit of geschikte lijm. Richt het paneel naar de zon zonder schaduw. Zorg ervoor dat de aansluitdoos bovenaan zit en dat de lucht er vrij omheen kan circuleren.

Wat is de uitgangsspanning van het MSMO-100 paneel?

Het paneel is ontworpen voor een 12 V systeem. Voor 24 V sluit u twee panelen in serie aan.

Kan ik het paneel direct op een accu aansluiten?

Nee, u moet het paneel altijd op een laadregelaar aansluiten en vervolgens de accu op de regelaar. Dit voorkomt overladen en schade.

Hoe reinig ik het zonnepaneel?

Regen is meestal voldoende. Voor handmatige reiniging gebruikt u een zachte doek met een mild reinigingsmiddel verdund tot 50% water. Krab niet over het oppervlak en beschadig de achterfolie niet.

Kan het paneel in de schaduw worden gemonteerd?

Nee, kies een zo weinig mogelijk beschaduwde locatie. Schaduw vermindert de energieproductie aanzienlijk.

Hoe sluit ik meerdere panelen parallel of in serie aan?

Parallel (12 V): verbind de plus met plus en de min met min. Serie (24 V): verbind de plus van het ene paneel met de min van het volgende. Gebruik geschikte kabels.

Wat te doen als het paneel geen elektriciteit produceert?

Controleer de aansluitingen, de oriëntatie (geen schaduw), de staat van de laadregelaar en de accu. Zorg ervoor dat het paneel aan licht wordt blootgesteld. De kabels mogen niet beschadigd zijn.

Is het mogelijk om in het frame van het paneel te boren?

Vermijd boren of lassen in het frame. Gebruik de meegeleverde montagebeugels met kit of lijm. Boren kan het paneel beschadigen.

Hoe zorg ik voor waterdichte kabeldoorvoeren op het dak?

Boor schone gaten, breng kit of lijm aan onder de dakdoorvoer en bevestig deze stevig. Laat volledig drogen. U kunt rondom extra kit aanbrengen voor versteviging.

Wat te doen bij panne van het paneel?

Het paneel bevat geen door de gebruiker te repareren onderdelen. Neem contact op met de Mestic-klantenservice of een professionele installateur. Probeer de aansluitdoos niet te demonteren.

GEBRUIKSAANWIJZING MSMO-100 Mestic

1. Aansluitkast
2. Kabels
3. Dakdoorvoer
4. Montagebeugel

Algemene instructies

Voordat u dit apparaat in gebruik neemt, leest u zorgvuldig de gebruiksaanwijzing. Bewaar de handleiding voor toekomstig gebruik.

Monteren

Let op: Zodra het zonnepaneel wordt blootgesteld aan licht of zonlicht, staan de klemmen in de aansluitkast onder spanning. Om kortsluiting te voorkomen bij het monteren en aansluiten van de zonnepanelen, kunt u de panelen wegdraaien van het licht of afdekken zodat ze tijdens het aansluiten geen elektriciteit produceren. Verwijder de bedekking wanneer de aansluiting is voltooid.

Algemene montage instructies:

1. Monteer het paneel altijd op een rechte, vlakke ondergrond. Buig of verdraai het paneel niet.
2. Probeer nooit het paneel te demonteren.
3. Vermijd waar mogelijk boren of lassen in het frame.
4. Gebruik geen scherp metalen gereedschap of andere voorwerpen die krassen op het oppervlak van het paneel kunnen veroorzaken.
5. Installeer het paneel horizontaal of verticaal met de aansluitkast bovenaan.
6. Kies een plaats voor het paneel met zo min mogelijk schaduw. Houd er rekening mee dat als het zonnepaneel in de schaduw komt te staan, het vermogen zal afnemen.
7. Monteer het paneel zo dat de lucht er vrij omheen kan circuleren.
8. De meegeleverde kabels zijn al voor u aangesloten in de aansluitkast. Maak deze niet los en wissel de plus- en minaansluiting niet om.
9. Sluit aan de laadregelaar altijd eerst de accu aan, voordat u de zonnemodule aansluit.
10. Controleer het systeem regelmatig om er zeker van te zijn dat het normaal functioneert.

Locatie bepalen:

1. Bepaal de locatie voor het installeren van het zonnepaneel, door hem op de gewenste plek te leggen.
2. Markeer deze locatie en ga na dat er voldoende ruimte rondom het paneel is.
3. Plan het leggen van uw bedrading voordat u verdergaat met de installatie.

Bevestigen:

1. Nadat u uw montagelocatie heeft gecontroleerd, bevestigt u de panelen middels de beugels op de gewenste locatie met behulp van daarvoor bestemde montagekit of -lijm. Volg de instructies op de verpakking van het desbetreffende product.
2. Let op: zorg dat het oppervlak waarop de beugels geplaatst worden schoon, vetvrij stofvrij en droog is. We adviseren om het oppervlak eerst op te ruwen alvorens het goed te ontvetten. Kit of lijm in een schone, droge omgeving.
3. Zorg ervoor dat de lijm een goede afdichting vormt op het montageoppervlak, door een gelijkmatige, doorlopende stroken in de richels aan de onderkant van de montagebeugels aan te brengen. Het volume van de kit of lijm moet groter zijn dan de richels.
4. Druk gelijkmatig en beheerst het paneel op de geselecteerde locatie.
5. Verwijder overtollige kit of lijm.
6. Laat de kit of lijm goed drogen. Volg hierbij de instructies op de verpakking van het desbetreffende product.
7. Let op: Controleer de afmetingen van het paneel met de montagebeugels en de gekozen locatie het liefst dubbel, om fouten te voorkomen. De kit of lijm is zeer moeilijk te verwijderen zodra het is aangebracht.

Kabels doorvoeren:

1. Voordat u de dakdoorvoer kunt plaatsen, zoekt u eerst de meest geschikte locatie voor uw stroomkabels om door het dak te gaan. Controleer vóór het boren nogmaals of er geen andere bekabeling, leidingen, enz. lopen op de plaats van boren.
2. Zodra u zeker weet wat uw ingangspunt is, boort u gaten met de juiste maat.
3. Controleer of de kabels door de kabelgaten in de dakdoorvoer zitten en leid de kabels door te geboorde gaten in het dak naar de gewenste locatie.
4. Let op: zorg dat het oppervlak waarop de dakdoorvoer geplaatst wordt schoon, vetvrij stofvrij en droog is. We adviseren om het oppervlak eerst op te ruwen alvorens het goed te ontvetten.
5. Breng een gelijkmatige, doorlopende strook kit of lijm aan op de onderkant van de kabeldoorvoer en bevestig deze op het montageoppervlak, waarbij u ervoor zorgt dat de geboorde gaten volledig bedekt zijn.
6. Nadat de kit of lijm is uitgehard, kunt u tevens een kit aanbrengen om zeker te zijn van een waterdichte afdichting rondom de kabeldoorvoer.

Let op: Een zonnepaneel moet via een laadregelaar op een accusysteem worden aangesloten. Volg voor de juiste installatie de instructies die bij het product geleverd worden.

Als er meer dan één paneel wordt gebruikt, kunnen deze zowel in serie als parallel worden aangesloten.

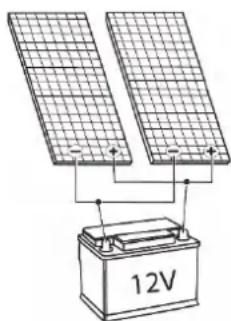

Parallel:

Om 2 zonnepanelen in een 12 V-systeem aansluiten, sluit u de panelen parallel aan door de plus aan de plus en de min aan de min te verbinden.

Serie:

Om 2 zonnepanelen aansluiten in een 24 V-systeem, sluit u de panelen in serie aan door de plus van het ene paneel aan te sluiten op de min van het volgende paneel.

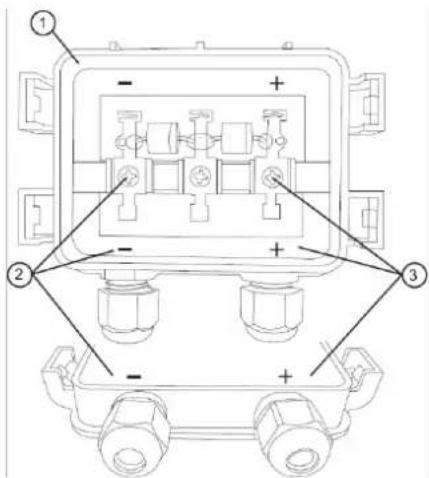

Plus- en minaansluiting bekijken:

Open de aansluitkast door de lipjes voorzichtig los te maken met een schroevendraaier.

1. Aansluitkast
2. Negatieve pool en aansluiting
3. Positieve pool en aansluiting

Let op: De meegeleverde kabels zijn al voor u aangesloten in de aansluitkast. Maak deze niet los en wissel de plus- en minaansluiting niet om.

Onderhoud

1. Normaal gesproken zijn normale regenval en wind voldoende om het moduleglas schoon te houden. Indien nodig kunt u het glas reinigen met een zachte doek met een mild schoonmaakmiddel en 50% water.
2. Let op: Beschadig de beschermfolie aan de achterkant van de zonnepanelen niet.

Correcte wegwerp wijze van dit product

Dit symbool betekent dat dit product niet bij het gewone huishoudelijk afval mag worden weggegooid (2012/19/EU). Om mogelijke schade te voorkomen aan de omgeving of menselijk gezondheid van ongecontroleerd afvalverwijdering, recycle het verantwoord om duurzame hergebruik van materiële hulpbronnen te bevorderen. Om je gebruikte apparaat terug te brengen, lees je de garantievoorwaarden van waar het product gekocht is. Zij kunnen het product terugnemen voor omgevingsveilige recycling.

Conformiteitsverklaring

Hiermee verklaart EURO ACCESSOIRES, dat het apparaat MSMO-75/-100/-120/-140/-160/-180/-200 voldoet aan de basiseisen en andererelevante voorschriften die in de Europese richtlijn voor elektromagnetische compatibiliteit (2014/30/EU) en laagspanningsrichtlijn (2014/35/EU) worden genoemd. Daarnaast een volledige conformiteitsverklaring kunt u aanvragen op het adres dat op de achterzijde is vermeld.
