Tipo di prodotto	Pannello solare fotovoltaico
Marca	Mestic
Modello	MSMO-100
Potenza nominale	100 W
Tensione nominale	12 V (sistema)
Scatola di giunzione	Integrata, con cavi precollegati
Tipo di celle	Monocristallino (stima)
Dimensioni	Circa 1000 x 670 x 35 mm (stima)
Peso	Circa 8 kg (stima)
Materiale del telaio	Alluminio
Tipo di vetro	Vetro temperato
Funzioni principali	Conversione dell'energia solare in elettricità per la carica della batteria tramite regolatore
Installazione	Montaggio su superficie piana e stabile, orientamento ottimale senza ombra
Collegamento elettrico	Parallelo per sistema 12V, serie per 24V, sempre con regolatore di carica
Manutenzione e pulizia	Pulizia occasionale con panno morbido e detergente delicato diluito al 50% di acqua
Precauzioni di sicurezza	Non smontare, non piegare, evitare graffi, coprire durante il montaggio per evitare cortocircuiti
Parti di ricambio e riparabilità	Cavi forniti non rimovibili; nessuna parte di ricambio disponibile, riparazione non consigliata
Norme e certificazioni	Conforme alle direttive 2014/30/UE (EMC) e 2014/35/UE (bassa tensione)
Riciclaggio	Conforme alla direttiva RAEE (2012/19/UE), non smaltire con i rifiuti domestici

Domande frequenti - MSMO-100 Mestic

Come installare il pannello solare Mestic MSMO-100 ?

Montare il pannello su una superficie piana, pulita e asciutta utilizzando i supporti forniti. Utilizzare un mastice di montaggio o una colla adatta. Orientare il pannello verso il sole senza ombra. Assicurarsi che la scatola di giunzione sia in alto e che l'aria circoli liberamente intorno.

Qual è la tensione di uscita del pannello MSMO-100 ?

Il pannello è progettato per un sistema 12 V. Per ottenere 24 V, collegare due pannelli in serie.

Posso collegare il pannello direttamente a una batteria ?

No, è necessario collegare sempre il pannello a un regolatore di carica, quindi la batteria al regolatore. Questo evita sovraccarichi e danni.

Come pulire il pannello solare ?

Di solito la pioggia è sufficiente. Per una pulizia manuale, utilizzare un panno morbido con un detergente delicato diluito al 50% di acqua. Non graffiare la superficie e non danneggiare la pellicola posteriore.

Il pannello può essere montato all'ombra ?

No, scegliere una posizione il più possibile poco ombreggiata. L'ombra riduce notevolmente la produzione di energia.

Come collegare più pannelli in parallelo o in serie ?

In parallelo (12 V): collegare il positivo al positivo e il negativo al negativo. In serie (24 V): collegare il positivo di un pannello al negativo del successivo. Utilizzare cavi adatti.

Cosa fare se il pannello non produce elettricità ?

Verificare i collegamenti, l'orientamento (nessuna ombra), lo stato del regolatore di carica e della batteria. Assicurarsi che il pannello sia esposto alla luce. I cavi non devono essere danneggiati.

È possibile forare il telaio del pannello ?

Evitare di forare o saldare il telaio. Utilizzare i supporti di montaggio forniti con mastice o colla. La foratura può danneggiare il pannello.

Come garantire la tenuta stagna dei passaggi cavi sul tetto ?

Praticare fori puliti, applicare un mastice sigillante o colla sotto l'attraversamento del tetto e fissarlo saldamente. Lasciare asciugare completamente. Si può aggiungere mastice intorno per rinforzare.

Cosa fare in caso di guasto del pannello ?

Il pannello non contiene parti riparabili dall'utente. Contattare il servizio post-vendita Mestic o un installatore professionale. Non tentare di smontare la scatola di giunzione.

MANUALE UTENTE MSMO-100 Mestic

Racolta differenziata dei rifiuti / Controlla le linee guida del tuo commune

SOLAR SET MONO PERC

MSMO-75/-100/-120/-140/

-160/-180/-200

NEDERLANDS

1. Scatola di derivazione
2. Cavi
3. Penetrazione del tetto
4. Staffa di montaggio

Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni per l'uso.

Conserva le istruzioni per consultazioni future.

Assemblaggio

Nota: Non appena il pannello solare viene esposto alla luce o ai raggi solari, i terminali presenti all'interno della scatola di derivazione si alimenteranno. Per evitare cortocircuiti durante il montaggio e il collegamento dei pannelli solari stessi è possibile allontanarli dalla luce o coprirli, affinché non generino elettricità durante le fasi di montaggio. Rimuovi la copertura, quando le connessioni sono state completate.

Istruzioni generali per il montaggio:

1. Monta sempre il pannello su una superficie dritta e piana. Non piegare, né ruotare il pannello.
2. Non tentare mai di smontare il pannello solare.
3. Se possibile, evita di forarne o di saldarne il telaio.
4. Non utilizzare strumenti metallici appuntiti o altri oggetti che possano graffiare la superficie del pannello.
5. Installa il pannello in orizzontale o in verticale con la scatola di derivazione rivolta verso l'alto.
6. Scegli una posizione per il pannello meno in ombra possibile. Tieni presente che, se il pannello solare è in una zona d'ombra, la potenza che sarà in grado di erogare sarà minore.
7. Monta il pannello in modo che l'aria circoli liberamente intorno a esso.
8. I cavi in dotazione sono già collegati all'interno della scatola di derivazione. Non scollegare o scambiare i terminali positivo e negativo.
9. Collega sempre la batteria al regolatore di carica, prima di installare il modulo solare.
10. Controlla regolarmente il sistema per verificare che funzioni normalmente.

Scelta della posizione:

1. Scegli la posizione per installare il pannello solare nel punto desiderato.
2. Segna la posizione, e verifica che vi sia spazio sufficiente tutt'intorno al pannello.
3. Pianifica la posa del cablaggio, prima di procedere con l'installazione.

Montaggio:

1. Una volta verificata la posizione di montaggio, occorre fissare i pannelli nella posizione desiderata tramite le staffe utilizzando un prodotto sigillante o la colla di montaggio che riterrai più adatti. Segui le istruzioni riportate sulla confezione del prodotto che avrai scelto.

2. Nota: verifica che la superficie su cui sono posizionate le staffe sia pulita e asciutta, e non vi grasso o polvere. Si consiglia di sgrossare la superficie, prima di togliere con cura il grasso. Applica il prodotto sigillante o la colla in un ambiente pulito e asciutto.

3. Accertati che il prodotto sigillante formi una buona tenuta sulla superficie di montaggio applicandone una striscia uniforme e continua sul fondo delle staffe di montaggio. Il volume del sigillante o della colla deve superare il fondo delle staffe.
4. Premi in modo uniforme e con cautela il pannello per installarlo nella posizione selezionata.
5. Rimuovi il sigillante o la colla in eccesso.
6. Lascia asciugare bene il prodotto sigillante o la colla. A tale fine, segui le istruzioni riportate sulla confezione del prodotto scelto.
7. Nota: Per evitare di commettere errori è preferibile ricontrollare le dimensioni del pannello con le staffe di montaggio e la posizione scelta. Una volta applicato, il sigillante o l'adesivo è, infatti, molto difficile da rimuovere.

Instradamento dei cavi:

1. Prima di installare la penetrazione nel tetto, è necessario individuare la posizione più adatta per far passare i cavi di alimentazione attraverso il tetto. Prima di bucare, verifica che non vi siano altri cavi, tubi, ecc. nel punto in cui intendi forare.
2. Una volta che sei sicuro in merito al punto di ingresso, pratica fori della giusta dimensione.
3. Controlla che i cavi passino attraverso i fori all'interno della penetrazione del tetto, e fai in modo che attraversino i fori praticati nel tetto nella posizione desiderata.
4. Nota: Verifica che la superficie su cui è posizionata la penetrazione del tetto sia pulita e asciutta, e non vi siano né grasso né polvere. Si consiglia di sgrossare la superficie, prima di togliere con cura il grasso.
5. Applica una striscia uniforme e continua di un prodotto sigillante o della colla sul lato inferiore della penetrazione del cavo, e fissala alla superficie di montaggio verificando che i fori siano completamente coperti.
6. Dopo che il sigillante o la colla si sono induriti, è possibile anche applicare ulteriore prodotto sigillante per garantire una tenuta stagna intorno alla penetrazione del cavo.

Nota: Un pannello solare deve essere collegato a un sistema di batterie tramite un regolatore di carica. Per effettuare l'installazione in maniera corretta segui le istruzioni fornite insieme al prodotto.

Collegamento in serie e in parallelo

Se si utilizzano più pannelli, essi possono essere collegati in serie oppure in parallelo.

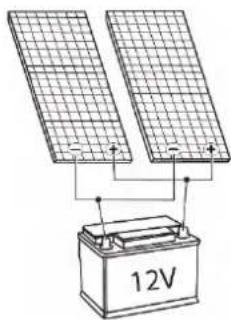

In parallelo:

Per collegare 2 pannelli solari in un sistema a 12 V mettili in parallelo collegando il più al più, e il meno al meno.

In serie:

Per collegare 2 pannelli solari in un sistema a 24 V mettili in serie collegando il più di un pannello al meno del pannello successivo.

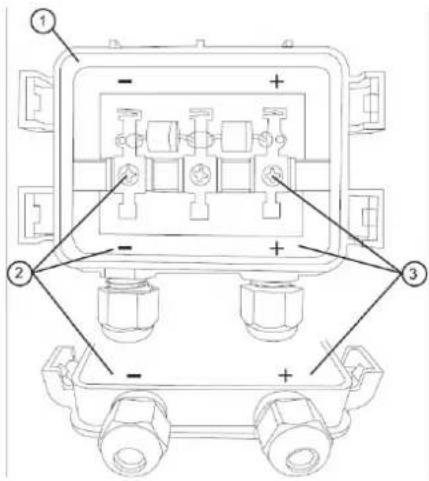

Visualizzazione delle connessioni più e meno:

Apri la scatola di derivazione allentando gradualmente le linguette con un cacciavite.

1. Scatola di derivazione
2. Polo negativo e collegamento
3. Polo positivo e collegamento

Nota: i cavi in dotazione sono già stati collegati nella scatola di connessione. Non scollegarlo e non scambiare i collegamenti positivo e negativo.

Manutenzione

1. Normalmente, piogge e vento normali sono sufficienti per mantenere pulito il vetro del modulo solare. Se necessario, è possibile pulirlo con un panno morbido, una soluzione con il 50% di detergente delicato, e il resto d'acqua.
2. Nota: Non danneggiare la pellicola protettiva che si trova sul retro dei pannelli solari.

Riciclo

Questo prodotto è contrassegnato dal simbolo per la cernita selettiva per i rifiuti di apparecchiature elettriche ed elettroniche. Ciò significa che questo prodotto deve essere maneggiato in conformità alla Direttiva europea (2012/19/EU) al fine di essere riciclato o smontato per ridurre al minimo l'impatto sull'ambiente. Per ulteriori informazioni, rivolgersi alle autorità locali o regionali. I prodotti elettronici non inclusi nel processo di cernita selettiva sono potenzialmente pericolosi per l'ambiente e la salute umana a causa della presenza di sostanze pericolose.

Dichiarazione di conformità

Con la presente EURO ACCESSOIRES dichiara che il dispositivo MSMO-75/-100/-120/-140/-160/-180/-200 applica tutti i requisiti di base e altri regolamenti pertinenti elencati nella Direttiva europea per la compatibilità elettromagnetica (2014/30/EU) e nella Direttiva sulla bassa tensione (2014/35/EU). Se si necessita di una dichiarazione di conformità completa, è possibile contattare l'indirizzo indicato sul retro del presente manuale.
