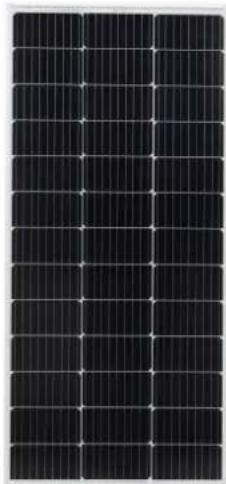

MSMO-100 - Panel solar Mestic - Manual de uso y guía de instrucciones gratis

Tipo de producto	Panel solar fotovoltaico
Marca	Mestic
Modelo	MSMO-100
Potencia nominal	100 W
Tensión nominal	12 V (sistema)
Caja de conexiones	Integrada, con cables pre-conectados
Tipo de células	Monocristalino (estimación)
Dimensiones	Aproximadamente 1000 x 670 x 35 mm (estimación)
Peso	Aproximadamente 8 kg (estimación)
Material del marco	Aluminio
Tipo de vidrio	Vidrio templado
Funciones principales	Conversión de energía solar en electricidad para carga de batería mediante regulador
Instalación	Montaje sobre superficie plana y estable, orientación óptima sin sombra
Conexión eléctrica	Paralelo para sistema 12V, serie para 24V, siempre con regulador de carga
Mantenimiento y limpieza	Limpieza ocasional con paño suave y detergente suave diluido al 50% de agua
Precauciones de seguridad	No desmontar, no doblar, evitar rayaduras, cubrir durante el montaje para evitar cortocircuitos
Piezas de repuesto y reparabilidad	Cables suministrados no removibles; no hay piezas de repuesto disponibles, reparación no recomendada
Normas y certificaciones	Conforme a las directivas 2014/30/UE (CEM) y 2014/35/UE (baja tensión)
Reciclaje	Conforme a la directiva RAEE (2012/19/UE), no desechar con la basura doméstica

Preguntas frecuentes - MSMO-100 Mestic

¿Cómo instalar el panel solar Mestic MSMO-100?

Monte el panel sobre una superficie plana, limpia y seca con los soportes suministrados. Use masilla de montaje o pegamento adecuado. Oriente el panel hacia el sol sin sombra. Asegúrese de que la caja de conexiones esté en la parte superior y que el aire circule libremente alrededor.

¿Cuál es el voltaje de salida del panel MSMO-100?

El panel está diseñado para un sistema 12 V. Para obtener 24 V, conecte dos paneles en serie.

¿Puedo conectar el panel directamente a una batería?

No, siempre debe conectar el panel a un regulador de carga, luego la batería al regulador. Esto evita sobrecargas y daños.

¿Cómo limpiar el panel solar?

La lluvia suele ser suficiente. Para una limpieza manual, use un paño suave con un detergente suave diluido al 50% de agua. No raye la superficie ni dañe la película trasera.

¿Se puede montar el panel a la sombra?

No, elija una ubicación lo más poco sombreada posible. La sombra reduce considerablemente la producción de energía.

¿Cómo conectar varios paneles en paralelo o en serie?

En paralelo (12 V): conecte el positivo con el positivo y el negativo con el negativo. En serie (24 V): conecte el positivo de un panel con el negativo del siguiente. Use cables adecuados.

¿Qué hacer si el panel no produce electricidad?

Verifique las conexiones, la orientación (sin sombra), el estado del regulador de carga y la batería. Asegúrese de que el panel esté expuesto a la luz. Los cables no deben estar dañados.

¿Es posible perforar el marco del panel?

Evite perforar o soldar el marco. Use los soportes de montaje suministrados con masilla o pegamento. La perforación puede dañar el panel.

¿Cómo asegurar la estanqueidad de los pasos de cables en el techo?

Perfore agujeros limpios, aplique masilla selladora o pegamento debajo del paso de techo y fíjelo firmemente. Deje secar completamente. Puede añadir masilla alrededor para reforzar.

¿Qué hacer en caso de falla del panel?

El panel no contiene ninguna pieza reparable por el usuario. Póngase en contacto con el servicio postventa de Mestic o un instalador profesional. No intente desmontar la caja de conexiones.

MANUAL DE USUARIO MSMO-100 Mestic

1. Caja de conexiones
2. Cables
3. Conducto para el tejado
4. Soporte de montaje

Instrucciones generales

Antes de utilizar este aparato, lee atentamente el manual de instrucciones.

Guarda el manual para su uso posterior.

Montaje

Nota: En cuanto el panel solar se expone a la luz o al sol, los bornes de la caja de conexiones se activan. Para evitar cortocircuitos a la hora de montar y conectar paneles solares, puedes retirar los paneles de la luz o cubrirlos para que no produzcan electricidad durante el proceso de montaje. Retira la cubierta cuando hayas finalizado la conexión.

Instrucciones generales de montaje:

1. Monta siempre el panel sobre una superficie recta y plana. No dobles ni retuerzas el panel.
2. No intentes nunca desmontar el panel.
3. Evita en lo posible taladrar o soldar en el bastidor.
4. No utilices herramientas metálicas afiladas u otros objetos que puedan rayar la superficie del panel.
5. Instala el panel horizontal o verticalmente con la caja de conexiones en la parte superior.
6. Elige una ubicación para el panel con la menor sombra posible. Ten en cuenta que si el panel solar está a la sombra, la potencia de salida disminuirá.
7. Monta el panel de modo que el aire pueda circular libremente a su alrededor.
8. Los cables suministrados ya están conectados en la caja de conexiones. No los desconectes ni intercambies los terminales positivo y negativo.
9. Conecta siempre la batería al regulador de carga antes de conectar el módulo solar.
10. Comprueba el sistema con regularidad para asegurarte de que funciona con normalidad.

Determina la ubicación:

1. Determina la ubicación para instalar el panel solar, colocándolo en el lugar deseado.
2. Marca esta ubicación y comprueba que hay espacio suficiente alrededor del panel.
3. Planifica el tendido del cableado antes de proceder a la instalación.

Montaje:

1. Una vez comprobada la ubicación de montaje, fija los paneles en el lugar deseado con los soportes, utilizando el sellador o pegamento de montaje adecuado. Sigue las instrucciones del envase del producto correspondiente.

2. Nota: asegúrate de que la superficie sobre la que se colocan los soportes está limpia, sin grasa y polvo, y seca. Recomendamos que desbastes primero la superficie antes de desengrasarla a fondo. Aplica sellador o pegamento en un entorno limpio y seco.

3. Asegúrate de que el adhesivo forma un buen sello en la superficie de montaje aplicando una tira uniforme y continua en las crestas de la parte inferior de los soportes de montaje. El volumen del sellador o de la cola debe ser mayor que el de las crestas.
4. Presiona uniformemente y con cuidado el panel hacia abajo en el lugar seleccionado.
5. Retira el exceso de sellador o pegamento.
6. Deja que el sellador o el pegamento se sequen bien. Para ello, sigue las instrucciones del envase del producto correspondiente.
7. Nota: Es preferible volver a comprobar las dimensiones del panel con los soportes de montaje y la ubicación elegida para evitar errores. El sellador o adhesivo es muy difícil de retirar una vez aplicado.

Paso de cables:

1. Antes de instalar la penetración en el tejado, busca la ubicación más adecuada para que los cables eléctricos atraviesen el tejado. Antes de taladrar, comprueba de nuevo que no hay otros cables, tuberías, etc. en el lugar donde deseas taladrar.
2. Una vez que estés seguro de cuál es tu punto de entrada, perfora agujeros del tamaño adecuado.
3. Comprueba que los cables pasan a través de los orificios para cables en el conducto para el tejado y pasa los cables a través de los orificios perforados en el tejado hasta la ubicación deseada.
4. Nota: asegúrate de que la superficie sobre la que colocas el conducto para el tejado está limpia, sin grasa y polvo, y seca. Recomendamos que desbastes primero la superficie antes de desengrasarla a fondo.
5. Aplica una tira uniforme y continua de sellador o pegamento en la parte inferior del conducto del cable y fijalo a la superficie de montaje, asegurándote de que los orificios perforados queden completamente cubiertos.
6. Una vez seco el sellador o el pegamento, también puedes aplicar un sellador para garantizar un cierre hermético alrededor del conducto para el tejado del cable.

Nota: Debes conectar un panel solar a un sistema de baterías mediante un regulador de carga. Para una correcta instalación, sigue las instrucciones suministradas con el producto.

Conexión en serie y en paralelo

Si utilizas más de un panel, puedes conectarlos en serie o en paralelo.

En paralelo:

Para conectar 2 paneles solares en un sistema de 12 V, conecta los paneles en paralelo conectando el positivo al positivo y el negativo al negativo.

En serie:

Para conectar 2 paneles solares en un sistema de 24 V, conecta los paneles en serie conectando el positivo de un panel al negativo del siguiente.

Vista de las conexiones en los polos positivos y negativos:

Abre la caja de conexiones aflojando suavemente las lengüetas con un destornillador.

1. Caja de conexiones
2. Polo negativo y conexión
3. Polo positivo y conexión

Tenga en cuenta: Los cables suministrados ya están conectados en la caja de conexiones. No lo desconecte ni intercambie las conexiones más y menos.

Mantenimiento

1. Normalmente, la lluvia normal y el viento bastan para mantener limpio el cristal del módulo. Si es necesario, puedes limpiar el cristal con un paño suave con un detergente suave y un 50 % de agua.
2. Nota: No dañes la película protectora de la parte posterior de los paneles solares.

Reciclaje

Este producto lleva el símbolo de clasificación selectiva para residuos de equipos eléctricos y electrónicos. Esto significa que este producto debe manipularse de acuerdo con la Directiva europea (2012/19/EU) para su reciclaje y desmontaje, minimizando así su impacto en el medio ambiente. Para obtener más información, póngase en contacto con las autoridades locales o regionales. Los productos electrónicos no incluidos en el proceso de clasificación selectiva son potencialmente peligrosos para el medio ambiente y la salud humana debido a la presencia de sustancias peligrosas.

Declaración de conformidad

Por la presente, EURO ACCESSOIRES declara que el dispositivo MSMO-75/-100/-120/-140/-160/-180/-200 cumple todos los requisitos básicos y otras regulaciones relevantes enumeradas en la directiva europea de compatibilidad electromagnética (2014/30/EU) y la directiva de baja tensión (2014/35/EU). Si necesita una declaración de conformidad completa, puedecomunicarse con la dirección que figura en la parte posterior de este manual.
