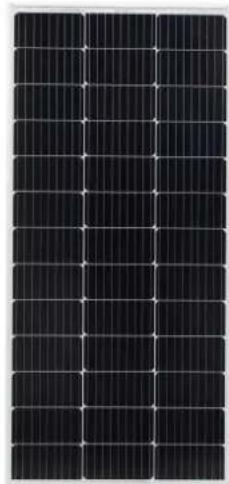

MSMO-100 - Panneau solaire Mestic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire photovoltaïque
Marque	Mestic
Modèle	MSMO-100
Puissance nominale	100 W
Tension nominale	12 V (système)
Boîte de jonction	Intégrée, avec câbles préconnectés
Type de cellules	Monocristallin (estimation)
Dimensions	Environ 1000 x 670 x 35 mm (estimation)
Poids	Environ 8 kg (estimation)
Matériau du cadre	Aluminium
Type de verre	Verre trempé
Fonctions principales	Conversion de l'énergie solaire en électricité pour charge de batterie via régulateur
Installation	Montage sur surface plane et stable, orientation optimale sans ombre
Connexion électrique	Parallèle pour système 12V, série pour 24V, toujours avec régulateur de charge
Entretien et nettoyage	Nettoyage occasionnel avec chiffon doux et détergent doux dilué à 50% d'eau
Précautions de sécurité	Ne pas démonter, ne pas plier, éviter les rayures, couvrir lors du montage pour éviter les courts-circuits
Pièces détachées et réparabilité	Câbles fournis non amovibles ; aucune pièce détachée disponible, réparation non recommandée
Normes et certifications	Conforme aux directives 2014/30/EU (CEM) et 2014/35/EU (basse tension)
Recyclage	Conforme à la directive DEEE (2012/19/EU), ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - MSMO-100 Mestic

Comment installer le panneau solaire Mestic MSMO-100 ?

Montez le panneau sur une surface plane, propre et sèche à l'aide des supports fournis. Utilisez un mastic de montage ou une colle adaptée. Orientez le panneau vers le soleil sans ombre. Veillez à ce que la boîte de jonction soit en haut et que l'air circule librement autour.

Quelle est la tension de sortie du panneau MSMO-100 ?

Le panneau est conçu pour un système 12 V. Pour obtenir 24 V, connectez deux panneaux en série.

Puis-je connecter le panneau directement à une batterie ?

Non, vous devez toujours connecter le panneau à un régulateur de charge, puis la batterie au régulateur. Cela évite les surcharges et les dommages.

Comment nettoyer le panneau solaire ?

La pluie suffit généralement. Pour un nettoyage manuel, utilisez un chiffon doux avec un détergent doux dilué à 50% d'eau. Ne rayez pas la surface et n'endommagez pas le film arrière.

Le panneau peut-il être monté à l'ombre ?

Non, choisissez un emplacement aussi peu ombragé que possible. L'ombre réduit considérablement la production d'énergie.

Comment connecter plusieurs panneaux en parallèle ou en série ?

En parallèle (12 V) : reliez le positif au positif et le négatif au négatif. En série (24 V) : reliez le positif d'un panneau au négatif du suivant. Utilisez des câbles adaptés.

Que faire si le panneau ne produit pas d'électricité ?

Vérifiez les connexions, l'orientation (pas d'ombre), l'état du régulateur de charge et de la batterie. Assurez-vous que le panneau est exposé à la lumière. Les câbles ne doivent pas être endommagés.

Est-il possible de percer le cadre du panneau ?

Évitez de percer ou de souder le cadre. Utilisez les supports de montage fournis avec du mastic ou de la colle. Le perçage peut endommager le panneau.

Comment assurer l'étanchéité des passages de câbles sur le toit ?

Percez des trous propres, appliquez un mastic d'étanchéité ou de la colle sous la traversée de toiture et fixez-la fermement. Laissez sécher complètement. Vous pouvez ajouter du mastic autour pour renforcer.

Que faire en cas de panne du panneau ?

Le panneau ne contient aucune pièce réparable par l'utilisateur. Contactez le service après-vente Mestic ou un installateur professionnel. Ne tentez pas de démonter la boîte de jonction.

MODE D'EMPLOI MSMO-100 Mestic

Cet appareil se recycle

Points de collecte sur www.quefsiredemesdechets.fr Prévilécies la séparation nu le clon de votre accareil !

PAPER / CARTA

Separate collection / Check your local municipal guidelines

1. Boîte de jonction
2. Câbles
3. Traversée de toiture
4. Support de montage

Instructions générales

Avant d'utiliser cet appareil, lisez attentivement le mode d'emploi.

Conservez le manuel pour une utilisation ultérieure.

Assemblage

Remarque : Une fois que le panneau solaire est exposé à la lumière ou au soleil, les bornes de la boîte de jonction sont sous tension. Pour éviter les courts-circuits lors du montage et de la connexion des panneaux solaires, vous pouvez détourner les panneaux de la lumière ou les couvrir de manière à ce qu'ils ne produisent pas d'électricité pendant l'assemblage. Retirez la couverture lorsque la connexion est terminée.

Instructions générales de montage :

1. Montez toujours le panneau sur une surface droite et plane. Ne pas plier ni tordre le panneau.
2. N'essayez jamais de démonter le panneau.
3. Dans la mesure du possible, évitez de percer ou de souder le cadre.
4. N'utilisez pas d'outils métalliques tranchants ou d'autres objets susceptibles de rayer la surface du panneau.
5. Installez le panneau horizontalement ou verticalement avec la boîte de jonction au dessus.
6. Choisissez un emplacement aussi peu ombragé que possible pour le panneau. Gardez à l'esprit que si le panneau solaire est situé à l'ombre, sa puissance produite diminuera.
7. Montez le panneau de manière que l'air puisse circuler librement tout autour..
8. Les câbles fournis sont déjà connectés dans la boîte de jonction. Ne les déconnectez pas et n'intervertissez pas les bornes positives et négatives.
9. Connectez toujours la batterie au régulateur de charge avant de connecter le module solaire.
10. Veuillez vérifier régulièrement le bon fonctionnement du système.

Déterminer le lieu :

1. Déterminez l'emplacement du panneau solaire en le plaçant à l'endroit souhaité.
2. Marquez cet emplacement et vérifiez qu'il y a suffisamment d'espace autour du panneau.
3. Planifiez la pose de votre câblage avant de procéder à l'installation.

Montage :

1. Une fois que vous avez vérifié votre emplacement de montage, vous fixez les panneaux à l'emplacement souhaité à l'aide des supports, en utilisant le mastic de montage ou la colle appropriés. Suivez les instructions figurant sur l'emballage du produit concerné.
2. Remarque : veillez à ce que la surface sur laquelle les supports sont placés soit propre, exempte de graisse et de poussière et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond. Appliquez le mastic d'étanchéité ou la colle dans un environnement propre et sec.
3. Veillez à ce que l'adhésif forme un joint étanche sur la surface de montage en appliquant une bande régulière et continue dans les rainures au bas des supports de montage. Le volume du mastic ou de la colle doit être au-dessus des rainures.
4. Appuyez uniformément et avec précaution sur le panneau à l'endroit choisi.
5. Enlevez tout excédent de mastic ou de colle.
6. Laissez le produit d'étanchéité ou la colle sécher complètement. Pour ce faire, suivez les instructions figurant sur l'emballage du produit concerné.
7. Remarque : pour éviter toute erreur, il est préférable de vérifier deux fois les dimensions du panneau avec les supports de montage et l'emplacement choisi. Le mastic ou l'adhésif est très difficile à enlever une fois appliqué.

Acheminement des câbles :

1. Avant de procéder à l'installation de la traversée de toiture, trouvez l'endroit le plus approprié pour faire passer vos câbles d'alimentation à travers le toit. Avant de percer, vérifiez à nouveau qu'il n'y a pas d'autres câbles, tuyaux, etc. à l'endroit où vous voulez percer.
2. Une fois déterminé le point d'entrée, percez des trous de la bonne taille.
3. Vérifiez que les câbles passent par les trous de câbles dans la traversée de toiture et guidez les câbles à travers les trous percés dans le toit jusqu'à l'emplacement souhaité.
4. Remarque : veillez à ce que la surface sur laquelle la traversée de toiture est placée soit propre, exempte de graisse et de poussière, et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond.
5. Appliquez une bande uniforme et continue de mastic ou de colle sur la face inférieure du passage de câble et fixez-le à la surface de montage, en veillant à ce que les trous percés soient entièrement recouverts.
6. Une fois que le mastic ou l'adhésif a durci, vous pouvez également appliquer un mastic pour assurer l'étanchéité autour du passage de câble.

Note : Un panneau solaire doit être connecté à un système de batteries par l'intermédiaire d'un régulateur de charge. Pour une installation correcte, suivez les instructions fournies avec le produit.

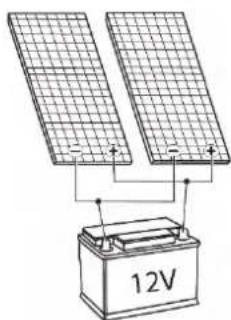

Connexion en série et en parallèle

Si plusieurs panneaux sont utilisés, ils peuvent être connectés en série ou en parallèle.

12V

Parallèle :

Pour connecter 2 panneaux solaires dans un système 12 V, connectez les panneaux en parallèle en reliant le positif au positif et le négatif au négatif.

24V

Série :

Pour connecter 2 panneaux solaires dans un système 24 V, connectez les panneaux en série en reliant le positif d'un panneau au négatif du panneau suivant.

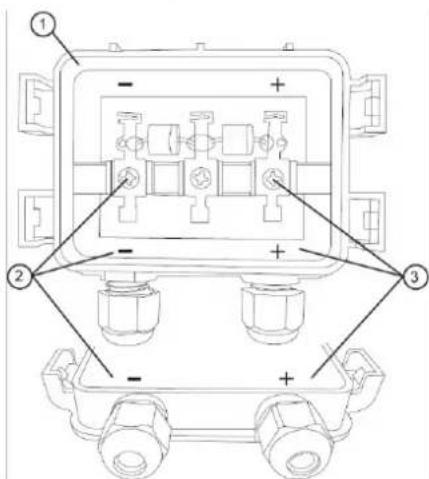

Vue des connexions positives et négatives :

Ouvrez la boîte de jonction en desserrant doucement les languettes à l'aide d'un tournevis.

1. Boîte de jonction
2. Pôle négatif et connexion
3. Pôle positif et connexion

Attention : les câbles fournis ont déjà été connectés pour vous dans le boîtier de connexion. Ne le débranchez pas et n'échangez pas les connexions plus et moins.

Maintenance

1. Normalement, la pluie et le vent suffisent à maintenir la vitre du module propre. Si nécessaire, vous pouvez nettoyer la vitre à l'aide d'un chiffon doux contenant un détergent doux et 50 % d'eau.
2. Remarque : n'endommagez pas le film protecteur situé à l'arrière des panneaux solaires.

Recyclage

Ce produit porte le symbole de tri sélectif pour le matériel électrique et électronique de rebut Cela signifie que le produit doit être manipulé conformément à la Directive (2012/19/EU) du Parlement européen relative aux déchets d'équipements électriques et électroniques. Pour des informations complémentaires, contactez vos autorités locales ou régionales. Les produits électroniques non inclus dans le processus de tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Déclaration de conformité

Commandes EURO ACCESSOIRES déclare que l'appareil MSMO-75/-100/-120/-140/-160/-180/-200 applique à toutes les exigences de base et autres règlements pertinents énumérés dans la directive européenne sur la compatibilité électromagnétique (2014/30/EU) et la directive basse tension (2014/35/EU). Si vous avez besoin d'une déclaration de conformité complète, vous pouvez contacter l'adresse indiquée au dos de ce manuel.
