MSMO-75 - Panneau solaire Mestic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire photovoltaïque
Marque	Mestic
Modèle	MSMO-75
Puissance nominale	75 W
Tension nominale	12 V
Boîte de jonction	Oui, avec bornes positive et négative
Câbles inclus	Oui, pré-câblés dans la boîte de jonction
Supports de montage	Inclus
Traversée de toiture	Incluse
Méthode d'installation	Fixation par mastic ou colle sur surface plane
Connexions possibles	En série (24 V) ou en parallèle (12 V)
Compatibilité système	Avec batterie et régulateur de charge
Orientation d'installation	Horizontal ou vertical, boîte de jonction en haut
Entretien	Nettoyage occasionnel de la vitre
Nettoyage	Chiffon doux avec détergent doux et eau (50%)
Protection arrière	Film protecteur à ne pas endommager
Recyclage	Oui, conforme à la directive DEEE (2012/19/EU)
Normes	Directives CE 2014/30/EU et 2014/35/EU
Utilisation	Système solaire autonome pour rechargement de batteries

FOIRE AUX QUESTIONS - MSMO-75 Mestic

Comment connecter deux panneaux MSMO-75 en parallèle pour un système 12V ?

Reliez le positif d'un panneau au positif de l'autre, et le négatif au négatif. Utilisez les câbles fournis dans la boîte de jonction.

Comment connecter deux panneaux MSMO-75 en série pour un système 24V ?

Reliez le positif d'un panneau au négatif de l'autre panneau. Les bornes restantes sont raccordées au régulateur.

Puis-je installer le panneau MSMO-75 sans régulateur de charge ?

Non, le panneau doit impérativement être connecté à une batterie via un régulateur de charge pour éviter les surtensions.

Quel type de surface convient pour l'installation du panneau ?

Le panneau doit être monté sur une surface plane, propre, dégraissée et sèche. Utilisez un mastic ou une colle adaptés.

Comment nettoyer le panneau solaire MSMO-75 ?

Utilisez un chiffon doux avec un détergent doux mélangé à 50% d'eau. Évitez les produits abrasifs et n'endommagez pas le film protecteur arrière.

Puis-je percer ou souder le cadre du panneau ?

Non, il est déconseillé de percer ou souder le cadre car cela pourrait endommager le panneau et annuler la garantie.

Que faire si le panneau ne produit pas assez d'énergie ?

Vérifiez que le panneau n'est pas à l'ombre, que la surface vitrée est propre et que les connexions sont correctes. Assurez-vous que le régulateur et la batterie fonctionnent.

Le panneau MSMO-75 est-il étanche ?

Oui, mais lors de l'installation, assurez-vous que les supports et la traversée de toiture sont correctement scellés avec du mastic pour éviter les infiltrations.

Comment recycler le panneau en fin de vie ?

Le panneau porte le symbole de tri sélectif. Déposez-le dans un point de collecte pour déchets électroniques conformément à la directive DEEE.

Puis utiliser le panneau MSMO-75 pour charger directement une batterie 12V ?

Oui, mais toujours via un régulateur de charge. Connectez d'abord la batterie au régulateur, puis le panneau au régulateur.

MODE D'EMPLOI MSMO-75 Mestic

Cet appareil se recycle

Points de collecte sur www.quefsiredemesdechets.fr Prévilécies la séparation nu le clon de votre accareil !

PAPER / CARTA

Separate collection / Check your local municipal guidelines

1. Boîte de jonction
2. Câbles
3. Traversée de toiture
4. Support de montage

Instructions générales

Avant d'utiliser cet appareil, lisez attentivement le mode d'emploi.

Conservez le manuel pour une utilisation ultérieure.

Assemblage

Remarque : Une fois que le panneau solaire est exposé à la lumière ou au soleil, les bornes de la boîte de jonction sont sous tension. Pour éviter les courts-circuits lors du montage et de la connexion des panneaux solaires, vous pouvez détourner les panneaux de la lumière ou les couvrir de manière à ce qu'ils ne produisent pas d'électricité pendant l'assemblage. Retirez la couverture lorsque la connexion est terminée.

Instructions générales de montage :

1. Montez toujours le panneau sur une surface droite et plane. Ne pas plier ni tordre le panneau.
2. N'essayez jamais de démonter le panneau.
3. Dans la mesure du possible, évitez de percer ou de souder le cadre.
4. N'utilisez pas d'outils métalliques tranchants ou d'autres objets susceptibles de rayer la surface du panneau.
5. Installez le panneau horizontalement ou verticalement avec la boîte de jonction au dessus.
6. Choisissez un emplacement aussi peu ombragé que possible pour le panneau. Gardez à l'esprit que si le panneau solaire est situé à l'ombre, sa puissance produite diminuera.
7. Montez le panneau de manière que l'air puisse circuler librement tout autour..
8. Les câbles fournis sont déjà connectés dans la boîte de jonction. Ne les déconnectez pas et n'intervertissez pas les bornes positives et négatives.
9. Connectez toujours la batterie au régulateur de charge avant de connecter le module solaire.
10. Veuillez vérifier régulièrement le bon fonctionnement du système.

Déterminer le lieu :

1. Déterminez l'emplacement du panneau solaire en le plaçant à l'endroit souhaité.
2. Marquez cet emplacement et vérifiez qu'il y a suffisamment d'espace autour du panneau.
3. Planifiez la pose de votre câblage avant de procéder à l'installation.

Montage :

1. Une fois que vous avez vérifié votre emplacement de montage, vous fixez les panneaux à l'emplacement souhaité à l'aide des supports, en utilisant le mastic de montage ou la colle appropriés. Suivez les instructions figurant sur l'emballage du produit concerné.
2. Remarque : veillez à ce que la surface sur laquelle les supports sont placés soit propre, exempte de graisse et de poussière et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond. Appliquez le mastic d'étanchéité ou la colle dans un environnement propre et sec.
3. Veillez à ce que l'adhésif forme un joint étanche sur la surface de montage en appliquant une bande régulière et continue dans les rainures au bas des supports de montage. Le volume du mastic ou de la colle doit être au-dessus des rainures.
4. Appuyez uniformément et avec précaution sur le panneau à l'endroit choisi.
5. Enlevez tout excédent de mastic ou de colle.
6. Laissez le produit d'étanchéité ou la colle sécher complètement. Pour ce faire, suivez les instructions figurant sur l'emballage du produit concerné.
7. Remarque : pour éviter toute erreur, il est préférable de vérifier deux fois les dimensions du panneau avec les supports de montage et l'emplacement choisi. Le mastic ou l'adhésif est très difficile à enlever une fois appliqué.

Acheminement des câbles :

1. Avant de procéder à l'installation de la traversée de toiture, trouvez l'endroit le plus approprié pour faire passer vos câbles d'alimentation à travers le toit. Avant de percer, vérifiez à nouveau qu'il n'y a pas d'autres câbles, tuyaux, etc. à l'endroit où vous voulez percer.
2. Une fois déterminé le point d'entrée, percez des trous de la bonne taille.
3. Vérifiez que les câbles passent par les trous de câbles dans la traversée de toiture et guidez les câbles à travers les trous percés dans le toit jusqu'à l'emplacement souhaité.
4. Remarque : veillez à ce que la surface sur laquelle la traversée de toiture est placée soit propre, exempte de graisse et de poussière, et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond.
5. Appliquez une bande uniforme et continue de mastic ou de colle sur la face inférieure du passage de câble et fixez-le à la surface de montage, en veillant à ce que les trous percés soient entièrement recouverts.
6. Une fois que le mastic ou l'adhésif a durci, vous pouvez également appliquer un mastic pour assurer l'étanchéité autour du passage de câble.

Note : Un panneau solaire doit être connecté à un système de batteries par l'intermédiaire d'un régulateur de charge. Pour une installation correcte, suivez les instructions fournies avec le produit.

Connexion en série et en parallèle

Si plusieurs panneaux sont utilisés, ils peuvent être connectés en série ou en parallèle.

12V

Parallèle :

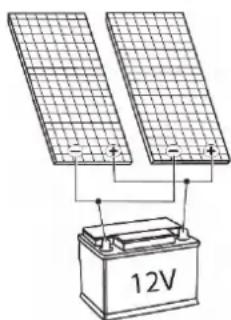

Pour connecter 2 panneaux solaires dans un système 12 V, connectez les panneaux en parallèle en reliant le positif au positif et le négatif au négatif.

24V

Série :

Pour connecter 2 panneaux solaires dans un système 24 V, connectez les panneaux en série en reliant le positif d'un panneau au négatif du panneau suivant.

Vue des connexions positives et négatives :

Ouvrez la boîte de jonction en desserrant doucement les languettes à l'aide d'un tournevis.

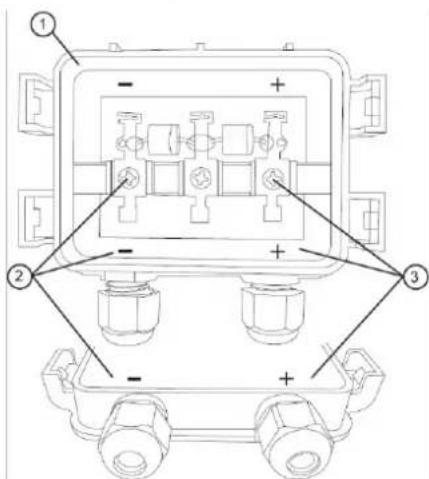

1. Boîte de jonction
2. Pôle négatif et connexion
3. Pôle positif et connexion

Attention : les câbles fournis ont déjà été connectés pour vous dans le boîtier de connexion. Ne le débranchez pas et n'échangez pas les connexions plus et moins.

Maintenance

1. Normalement, la pluie et le vent suffisent à maintenir la vitre du module propre. Si nécessaire, vous pouvez nettoyer la vitre à l'aide d'un chiffon doux contenant un détergent doux et 50 % d'eau.
2. Remarque : n'endommagez pas le film protecteur situé à l'arrière des panneaux solaires.

Recyclage

Ce produit porte le symbole de tri sélectif pour le matériel électrique et électronique de rebut Cela signifie que le produit doit être manipulé conformément à la Directive (2012/19/EU) du Parlement européen relative aux déchets d'équipements électriques et électroniques. Pour des informations complémentaires, contactez vos autorités locales ou régionales. Les produits électroniques non inclus dans le processus de tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Déclaration de conformité

Commandes EURO ACCESSOIRES déclare que l'appareil MSMO-75/-100/-120/-140/-160/-180/-200 applique à toutes les exigences de base et autres règlements pertinents énumérés dans la directive européenne sur la compatibilité électromagnétique (2014/30/EU) et la directive basse tension (2014/35/EU). Si vous avez besoin d'une déclaration de conformité complète, vous pouvez contacter l'adresse indiquée au dos de ce manuel.
