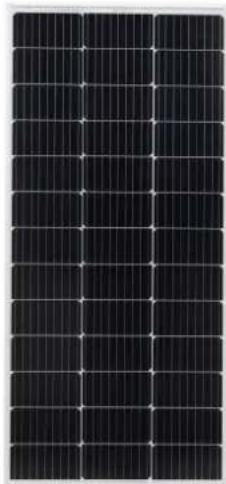

MSMO-75 - Panel solar Mestic - Manual de uso y guía de instrucciones gratis

Tipo de producto	Panel solar fotovoltaico
Marca	Mestic
Modelo	MSMO-75
Potencia nominal	75 W
Tensión nominal	12 V
Caja de conexiones	Sí, con bornes positiva y negativa
Cables incluidos	Sí, precableados en la caja de conexiones
Soportes de montaje	Incluidos
Paso de techo	Incluida
Método de instalación	Fijación con masilla o pegamento sobre superficie plana
Conexiones posibles	En serie (24 V) o en paralelo (12 V)
Compatibilidad del sistema	Con batería y regulador de carga
Orientación de instalación	Horizontal o vertical, caja de conexiones arriba
Mantenimiento	Limpieza ocasional del vidrio
Limpieza	Paño suave con detergente suave y agua (50%)
Protección trasera	Película protectora que no debe dañarse
Reciclaje	Sí, conforme a la directiva RAEE (2012/19/UE)
Normas	Directivas CE 2014/30/UE y 2014/35/UE
Uso	Sistema solar autónomo para recarga de baterías

Preguntas frecuentes - MSMO-75 Mestic

¿Cómo conectar dos paneles MSMO-75 en paralelo para un sistema de 12V?

Conecte el positivo de un panel al positivo del otro, y el negativo al negativo. Utilice los cables suministrados en la caja de conexiones.

¿Cómo conectar dos paneles MSMO-75 en serie para un sistema de 24V?

Conecte el positivo de un panel al negativo del otro panel. Los bornes restantes se conectan al regulador.

¿Puedo instalar el panel MSMO-75 sin regulador de carga?

No, el panel debe imperativamente estar conectado a una batería a través de un regulador de carga para evitar sobretensiones.

¿Qué tipo de superficie es adecuada para la instalación del panel?

El panel debe montarse sobre una superficie plana, limpia, desengrasada y seca. Use una masilla o pegamento adecuados.

¿Cómo limpiar el panel solar MSMO-75?

Use un paño suave con un detergente suave mezclado con 50% de agua. Evite productos abrasivos y no dañe la película protectora trasera.

¿Puedo perforar o soldar el marco del panel?

No, no se recomienda perforar o soldar el marco ya que podría dañar el panel y anular la garantía.

¿Qué hacer si el panel no produce suficiente energía?

Verifique que el panel no esté en sombra, que la superficie del vidrio esté limpia y que las conexiones sean correctas. Asegúrese de que el regulador y la batería funcionen.

¿El panel MSMO-75 es estanco?

Sí, pero durante la instalación, asegúrese de que los soportes y el paso de techo estén correctamente sellados con masilla para evitar filtraciones.

¿Cómo reciclar el panel al final de su vida útil?

El panel lleva el símbolo de recogida selectiva. Deposite en un punto de recogida para residuos electrónicos conforme a la directiva RAEE.

¿Puedo usar el panel MSMO-75 para cargar directamente una batería de 12V?

Sí, pero siempre a través de un regulador de carga. Conecte primero la batería al regulador, luego el panel al regulador.

MANUAL DE USUARIO MSMO-75 Mestic

1. Caja de conexiones
2. Cables
3. Conducto para el tejado
4. Soporte de montaje

Instrucciones generales

Antes de utilizar este aparato, lee atentamente el manual de instrucciones.

Guarda el manual para su uso posterior.

Montaje

Nota: En cuanto el panel solar se expone a la luz o al sol, los bornes de la caja de conexiones se activan. Para evitar cortocircuitos a la hora de montar y conectar paneles solares, puedes retirar los paneles de la luz o cubrirlos para que no produzcan electricidad durante el proceso de montaje. Retira la cubierta cuando hayas finalizado la conexión.

Instrucciones generales de montaje:

1. Monta siempre el panel sobre una superficie recta y plana. No dobles ni retuerzas el panel.
2. No intentes nunca desmontar el panel.
3. Evita en lo posible taladrar o soldar en el bastidor.
4. No utilices herramientas metálicas afiladas u otros objetos que puedan rayar la superficie del panel.
5. Instala el panel horizontal o verticalmente con la caja de conexiones en la parte superior.
6. Elige una ubicación para el panel con la menor sombra posible. Ten en cuenta que si el panel solar está a la sombra, la potencia de salida disminuirá.
7. Monta el panel de modo que el aire pueda circular libremente a su alrededor.
8. Los cables suministrados ya están conectados en la caja de conexiones. No los desconectes ni intercambies los terminales positivo y negativo.
9. Conecta siempre la batería al regulador de carga antes de conectar el módulo solar.
10. Comprueba el sistema con regularidad para asegurarte de que funciona con normalidad.

Determina la ubicación:

1. Determina la ubicación para instalar el panel solar, colocándolo en el lugar deseado.
2. Marca esta ubicación y comprueba que hay espacio suficiente alrededor del panel.
3. Planifica el tendido del cableado antes de proceder a la instalación.

Montaje:

1. Una vez comprobada la ubicación de montaje, fija los paneles en el lugar deseado con los soportes, utilizando el sellador o pegamento de montaje adecuado. Sigue las instrucciones del envase del producto correspondiente.

2. Nota: asegúrate de que la superficie sobre la que se colocan los soportes está limpia, sin grasa y polvo, y seca. Recomendamos que desbastes primero la superficie antes de desengrasarla a fondo. Aplica sellador o pegamento en un entorno limpio y seco.

3. Asegúrate de que el adhesivo forma un buen sello en la superficie de montaje aplicando una tira uniforme y continua en las crestas de la parte inferior de los soportes de montaje. El volumen del sellador o de la cola debe ser mayor que el de las crestas.
4. Presiona uniformemente y con cuidado el panel hacia abajo en el lugar seleccionado.
5. Retira el exceso de sellador o pegamento.
6. Deja que el sellador o el pegamento se sequen bien. Para ello, sigue las instrucciones del envase del producto correspondiente.
7. Nota: Es preferable volver a comprobar las dimensiones del panel con los soportes de montaje y la ubicación elegida para evitar errores. El sellador o adhesivo es muy difícil de retirar una vez aplicado.

Paso de cables:

1. Antes de instalar la penetración en el tejado, busca la ubicación más adecuada para que los cables eléctricos atraviesen el tejado. Antes de taladrar, comprueba de nuevo que no hay otros cables, tuberías, etc. en el lugar donde deseas taladrar.
2. Una vez que estés seguro de cuál es tu punto de entrada, perfora agujeros del tamaño adecuado.
3. Comprueba que los cables pasan a través de los orificios para cables en el conducto para el tejado y pasa los cables a través de los orificios perforados en el tejado hasta la ubicación deseada.
4. Nota: asegúrate de que la superficie sobre la que colocas el conducto para el tejado está limpia, sin grasa y polvo, y seca. Recomendamos que desbastes primero la superficie antes de desengrasarla a fondo.
5. Aplica una tira uniforme y continua de sellador o pegamento en la parte inferior del conducto del cable y fijalo a la superficie de montaje, asegurándote de que los orificios perforados queden completamente cubiertos.
6. Una vez seco el sellador o el pegamento, también puedes aplicar un sellador para garantizar un cierre hermético alrededor del conducto para el tejado del cable.

Nota: Debes conectar un panel solar a un sistema de baterías mediante un regulador de carga. Para una correcta instalación, sigue las instrucciones suministradas con el producto.

Conexión en serie y en paralelo

Si utilizas más de un panel, puedes conectarlos en serie o en paralelo.

En paralelo:

Para conectar 2 paneles solares en un sistema de 12 V, conecta los paneles en paralelo conectando el positivo al positivo y el negativo al negativo.

En serie:

Para conectar 2 paneles solares en un sistema de 24 V, conecta los paneles en serie conectando el positivo de un panel al negativo del siguiente.

Vista de las conexiones en los polos positivos y negativos:

Abre la caja de conexiones aflojando suavemente las lengüetas con un destornillador.

1. Caja de conexiones
2. Polo negativo y conexión
3. Polo positivo y conexión

Tenga en cuenta: Los cables suministrados ya están conectados en la caja de conexiones. No lo desconecte ni intercambie las conexiones más y menos.

Mantenimiento

1. Normalmente, la lluvia normal y el viento bastan para mantener limpio el cristal del módulo. Si es necesario, puedes limpiar el cristal con un paño suave con un detergente suave y un 50 % de agua.
2. Nota: No dañes la película protectora de la parte posterior de los paneles solares.

Reciclaje

Este producto lleva el símbolo de clasificación selectiva para residuos de equipos eléctricos y electrónicos. Esto significa que este producto debe manipularse de acuerdo con la Directiva europea (2012/19/EU) para su reciclaje y desmontaje, minimizando así su impacto en el medio ambiente. Para obtener más información, póngase en contacto con las autoridades locales o regionales. Los productos electrónicos no incluidos en el proceso de clasificación selectiva son potencialmente peligrosos para el medio ambiente y la salud humana debido a la presencia de sustancias peligrosas.

Declaración de conformidad

Por la presente, EURO ACCESSOIRES declara que el dispositivo MSMO-75/-100/-120/-140/-160/-180/-200 cumple todos los requisitos básicos y otras regulaciones relevantes enumeradas en la directiva europea de compatibilidad electromagnética (2014/30/EU) y la directiva de baja tensión (2014/35/EU). Si necesita una declaración de conformidad completa, puedecomunicarse con la dirección que figura en la parte posterior de este manual.
