MSMO-75 - Solarmodul Mestic - Kostenlose Bedienungsanleitung

Produkttyp	Photovoltaik-Solarmodul
Marke	Mestic
Modell	MSMO-75
Nennleistung	75 W
Nennspannung	12 V
Anschlussdose	Ja, mit positiven und negativen Anschlüssen
Kabel enthalten	Ja, in der Anschlussdose vorkonfektioniert
Montagehalterungen	enthalten
Dachdurchführung	enthalten
Installationsmethode	Befestigung mit Dichtmasse oder Kleber auf ebener Fläche
Mögliche Anschlüsse	In Reihe (24 V) oder parallel (12 V)
Systemkompatibilität	Mit Batterie und Laderegler
Installationsausrichtung	Horizontal oder vertikal, Anschlussdose oben
Wartung	Gelegentliche Reinigung der Glasscheibe
Reinigung	Weiches Tuch mit mildem Reinigungsmittel und Wasser (50%)
Rückseitenschutz	Schutzfolie, nicht beschädigen
Recycling	Ja, gemäß WEEE-Richtlinie (2012/19/EU)
Normen	EU-Richtlinien 2014/30/EU und 2014/35/EU
Verwendung	Autarkes Solarsystem zum Laden von Batterien

Häufig gestellte Fragen - MSMO-75 Mestic

Wie schließe ich zwei MSMO-75 Module parallel für ein 12V System an?

Verbinden Sie den Pluspol eines Moduls mit dem Pluspol des anderen und den Minuspol mit dem Minuspol. Verwenden Sie die in der Anschlussdose mitgelieferten Kabel.

Wie schließe ich zwei MSMO-75 Module in Reihe für ein 24V System an?

Verbinden Sie den Pluspol eines Moduls mit dem Minuspol des anderen. Die verbleibenden Anschlüsse werden an den Laderegler angeschlossen.

Kann ich das MSMO-75 Modul ohne Laderegler installieren?

Nein, das Modul muss unbedingt über einen Laderegler an eine Batterie angeschlossen werden, um Überspannungen zu vermeiden.

Welche Oberfläche eignet sich für die Installation des Moduls?

Das Modul muss auf einer ebenen, sauberen, entfetteten und trockenen Oberfläche montiert werden. Verwenden Sie geeignete Dichtmasse oder Kleber.

Wie reinige ich das MSMO-75 Solarmodul?

Verwenden Sie ein weiches Tuch mit mildem Reinigungsmittel gemischt mit 50% Wasser. Vermeiden Sie Scheuermittel und beschädigen Sie die rückseitige Schutzfolie nicht.

Kann ich den Rahmen des Moduls bohren oder löten?

Nein, es wird davon abgeraten, den Rahmen zu bohren oder zu löten, da dies das Modul beschädigen und die Garantie ungültig machen könnte.

Was tun, wenn das Modul nicht genug Energie produziert?

Überprüfen Sie, ob das Modul nicht im Schatten liegt, die Glasfläche sauber ist und die Anschlüsse korrekt sind. Stellen Sie sicher, dass Laderegler und Batterie funktionieren.

Ist das MSMO-75 Modul wasserdicht?

Ja, aber bei der Installation stellen Sie sicher, dass die Halterungen und die Dachdurchführung ordnungsgemäß mit Dichtmasse abgedichtet sind, um Eindringen von Wasser zu verhindern.

Wie recycelt man das Modul am Ende seiner Lebensdauer?

Das Modul trägt das Symbol für getrennte Sammlung. Entsorgen Sie es an einer Sammelstelle für Elektronikschrott gemäß der WEEE-Richtlinie.

Kann ich das MSMO-75 Modul verwenden, um direkt eine 12V Batterie zu laden?

Ja, aber immer über einen Laderegler. Schließen Sie zuerst die Batterie an den Laderegler an, dann das Modul an den Laderegler.

BEDIENUNGSANLEITUNG MSMO-75 Mestic

1. Anschlusskasten
2. Kabel
3. Dachdurchführung
4. Montagehalterung

Bevor du das Gerät benutzt, lies die Bedienungsanleitung sorgfältig durch. Bewahre die Anleitung zum späteren Nachschlagen auf.

Montage

Achtung: Sobald das Solarmodul Licht oder Sonnenlicht ausgesetzt wird, werden die Klemmen im Anschlusskasten unter Spannung gesetzt. Um Kurzschlüsse bei der Montage und dem Anschluss der Solarmodule zu vermeiden, kannst du die Module vom Licht wegdrehen oder sie abdecken, damit sie während des Anschlusses keinen Strom erzeugen. Entferne die Abdeckung, wenn der Anschluss abgeschlossen ist.

Allgemeine Montagehinweise:

1. Montiere das Modul immer auf einer geraden, flachen Oberfläche. Biege oder verdrehe das Modul nicht.
2. Versuche niemals, das Modul zu zerlegen.
3. Vermeide es nach Möglichkeit, in den Rahmen zu bohren oder zu schweißen.
4. Verwende keine scharfen Metallwerkzeuge oder andere Gegenstände, die die Oberfläche des Moduls zerkratzen könnten.
5. Installiere das Modul waagerecht oder senkrecht mit dem Anschlusskasten an der Oberseite.
6. Wähle einen Standort für das Modul, an dem es möglichst wenig Schatten ausgesetzt ist. Denke daran, dass die Leistung abnimmt, wenn das Solarmodul beschattet wird.
7. Montiere das Modul so, dass die Luft frei um das Modul herum zirkulieren kann.
8. Die mitgelieferten Kabel sind bereits für dich im Anschlusskasten angeschlossen. Trenne sie nicht ab und vertausche nicht die Plus- und Minusklemmen.
9. Schließe die Batterie immer an den Laderegler an, bevor du das Solarmodul anschließt.
10. Überprüfe das System regelmäßig, um sicherzustellen, dass es ordnungsgemäß funktioniert.

Standort bestimmen:

1. Bestimme den Standort für die Installation des Solarmoduls, indem du es an der gewünschten Stelle anbringst.
2. Markiere diese Stelle und prüfe, ob um das Modul herum genügend Platz vorhanden ist.
3. Plane die Verlegung deiner Kabel, bevor du mit der Installation beginnst.

Befestigung:

1. Sobald du deinen Montageort überprüft hast, befestigst du die Module an der gewünschten Stelle mit den Halterungen, mit dem entsprechenden Montagemittel oder mit Montagekleber. Befolge die Anweisungen auf der Verpackung des jeweiligen Produkts.
2. Achtung: Stelle sicher, dass die Oberfläche, auf der die Halterungen angebracht werden, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest. Bringe das Dichtungsmittel oder den Kleber in einer sauberen, trockenen Umgebung an.
3. Vergewissere dich, dass der Kleber eine gute Dichtung auf der Montagefläche bildet, indem du einen gleichmäßigen, durchgehenden Streifen in den Rillen an der Unterseite der Montagehalterungen aufträgst. Das Volumen des Dichtungsmittels oder Klebers sollte größer sein als die Rillen.
4. Drücke gleichmäßig und kontrolliert auf das Modul an der gewählten Stelle.
5. Entferne überschüssiges Dichtungs- oder Klebemittel.
6. Lass das Dichtungsmittel oder den Kleber gut trocknen. Befolge dabei die Anweisungen auf der Verpackung des jeweiligen Produkts.
7. Achtung: Überprüfe die Maße des Moduls mit den Montagehalterungen und dem gewählten Standort, um Fehler zu vermeiden. Das Dichtungsmittel oder der Kleber lässt sich nur sehr schwer entfernen, wenn er einmal aufgetragen wurde.

Kabelführung:

1. Bevor du die Dachdurchführung installieren kannst, musst du die geeignetste Stelle finden, an der deine Stromkabel durch das Dach geführt werden. Vergewissere dich vor dem Bohren noch einmal, dass an der Stelle, an der du bohrst, keine anderen Kabel, Leitungen usw. verlaufen.
2. Wenn du dir sicher bist, wo du bohren möchtest, bohrst du Löcher in der richtigen Größe.
3. Überprüfe, ob die Kabel durch die Kabellöcher in der Dachdurchführung verlaufen, und führe die Kabel durch die Bohrungen im Dach an die gewünschte Stelle.
4. Achtung: Stelle sicher, dass die Oberfläche, auf der die Dachdurchführung angebracht wird, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest.
5. Trage einen gleichmäßigen, durchgehenden Streifen Dichtungsmittel oder Kleber auf die Unterseite der Kabeldurchführung auf und befestige sie an der Montagefläche, wobei du darauf achtest, dass die gebohrten Löcher vollständig abgedeckt sind.
6. Nachdem das Dichtungsmittel oder der Kleber ausgehärtet ist, kannst du auch ein Dichtungsmittel auftragen, um eine wasserdichte Abdichtung um die Kabeldurchführung zu gewährleisten.

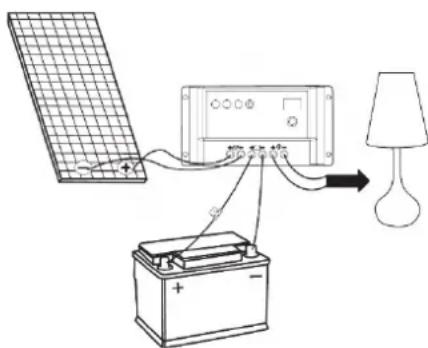

Achtung: Ein Solarmodul muss über einen Laderegler an ein Batteriesystem angeschlossen werden. Befolge für eine korrekte Installation die Anweisungen, die dem Produkt beiliegen.

Reihen- und Parallelschaltung

Wenn mehr als ein Modul verwendet wird, können sie entweder in Reihe oder parallel geschaltet werden.

Um 2 Solarmodule in einem 12-V-System anzuschließen, verbindest du die Module parallel, indem du den Pluspol mit dem Pluspol und den Minuspol mit dem Minuspol verbindest.

Reihe:

Um 2 Solarmodule in einem 24-V-System anzuschließen, schaltest du die Module in Reihe, indem du den Pluspol des einen Moduls mit dem Minuspol des nächsten Moduls verbindest.

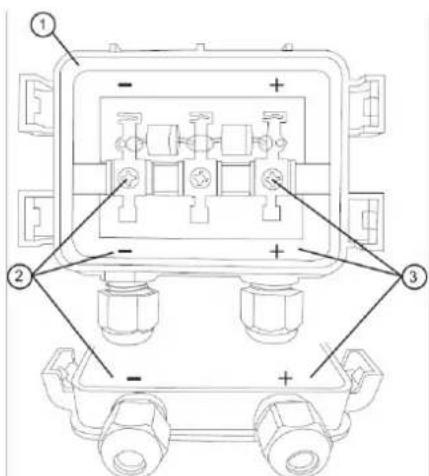

Ansicht der Plus- und Minusanschlüsse:

Öffne den Anschlusskasten, indem du die Laschen mit einem Schraubenzieher vorsichtig lockerst.

1. Anschlusskasten
2. Minuspol und Anschluss
3. Pluspol und Anschluss

Bitte beachten Sie: Die mitgelieferten Kabel sind bereits in der Anschlussbox für Sie angeschlossen. Trennen Sie diesen nicht und vertauschen Sie nicht die Plus- und Minusanschlüsse.

Wartung

1. Normalerweise reichen normaler Regen und Wind aus, um das Modulglas sauber zu halten. Falls nötig, kannst du das Glas mit einem weichen Tuch mit einem milden Reinigungsmittel und 50 % Wasser reinigen.
2. Achtung: Achte darauf, dass die Schutzfolie auf der Rückseite der Solarmodule nicht beschädigt wird.

Richtige Einweg-Methode von dieses Produktes.

Diese Kennzeichnung zeigt an, dass dieses Gerät EU-weit nicht zusammen mit Hausmüll entsorgt werden sollte (2012/19/EU). Zur Vermeidung von möglichen Umwelt- oder Gesundheitsschäden durch unkontrollierte Abfallentsorgung recyceln Sie es verantwortungsvoll zur Förderung einer nachhaltigen Wiederverwendung von Rohstoffen. Nutzen Sie bitte Rückgabe- und Sammelsysteme oder wenden Sie sich an den Einzelhändler, bei dem sie das Gerät erworben haben, um es zurückzugeben. So kann das Gerät umweltschonend recycelt werden.

Konformitätserklärung

Hiermit erklärt die Firma EURO ACCESSOIRES, dass sich das Gerät MSMO-75/-100/-120/-140/-160/-180/-200 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EU) befin det. Brauchen Sie eine völlige Konformitätserklärung, bitte nehmen Sie Kontakt auf mit die Adresse am Rückseite diese Bedienungshinweise.
