Type de produit	Panneau solaire photovoltaïque
Marque	Mestic
Modèle	MSBC-170
Puissance nominale	170 W
Tension nominale	12 V
Type de cellules	Silicium polycristallin (estimation)
Boîte de jonction	Intégrée, avec câbles pré-connectés
Orientation recommandée	Horizontal ou vertical, boîte de jonction en haut
Emplacement	Surface plane, dégagée, peu ombragée
Fixation	Supports de montage avec mastic ou colle (non fournis)
Connexion électrique	Par câbles via boîte de jonction, régulateur de charge requis
Configuration possible	Série (24 V) ou parallèle (12 V) pour plusieurs panneaux
Matériau du cadre	Aluminium (non spécifié, estimation)
Verre trempé	Oui (estimation pour panneaux standard)
Nettoyage	Chiffon doux avec détergent doux et 50 % d'eau
Entretien	Pluie et vent suffisent généralement ; nettoyage si nécessaire
Sécurité	Ne pas plier, percer ou rayer le panneau ; ne pas démonter
Protection arrière	Film protecteur à ne pas endommager
Utilisation	Camping, caravane, bateau, alimentation hors-réseau
Recyclage	Conforme DEEE (2012/19/EU) – tri sélectif obligatoire
Normes	Directive CEM 2014/30/EU et basse tension 2014/35/EU
Accessoires inclus	Câbles pré-connectés, supports de montage (selon version)

FOIRE AUX QUESTIONS - MSBC-170 Mestic

Comment installer le panneau solaire Mestic MSBC-170 ?

Choisissez un emplacement dégagé et peu ombragé. Fixez les supports sur une surface propre et sèche avec du mastic ou de la colle. Placez le panneau horizontalement ou verticalement avec la boîte de jonction en haut. Laissez sécher le mastic avant de connecter les câbles.

Puis-je percer ou souder le cadre du panneau ?

Non, il est interdit de percer ou souder le cadre. Cela pourrait endommager le panneau et annuler la garantie. Utilisez les supports de montage fournis ou adaptés.

Comment connecter le panneau à une batterie ?

Connectez toujours la batterie au régulateur de charge avant de connecter le panneau solaire. Ne branchez jamais le panneau directement à la batterie sans régulateur. Suivez les instructions du régulateur.

Puis-je connecter plusieurs panneaux ensemble ?

Oui, en série pour obtenir 24 V (positif d'un panneau au négatif du suivant) ou en parallèle pour rester en 12 V (positif à positif, négatif à négatif). Utilisez le même type de panneaux.

Comment nettoyer le panneau solaire ?

Normalement, la pluie nettoie le panneau. Si nécessaire, utilisez un chiffon doux avec un détergent doux mélangé à 50 % d'eau. N'utilisez pas d'outils abrasifs. Ne grattez pas la surface.

Que faire si le panneau ne produit pas assez d'énergie ?

Vérifiez que le panneau n'est pas ombragé, que la surface est propre, et que les connexions sont correctes. Assurez-vous que le régulateur de charge fonctionne et que la batterie n'est pas pleine. Vérifiez aussi l'orientation.

Quels sont les risques de sécurité à connaître ?

Le panneau produit de l'électricité dès qu'il est exposé à la lumière. Couvrez-le pendant l'installation pour éviter les courts-circuits. Ne pliez pas, ne marchez pas dessus et ne percez pas le cadre.

Comment passer les câbles à travers le toit ?

Percez un trou au point d'entrée choisi, après avoir vérifié qu'il n'y a pas d'obstacles. Utilisez une traversée de toiture étanche. Appliquez du mastic autour pour assurer l'étanchéité.

Quelle est la tension de sortie du panneau MSBC-170 ?

Le panneau est conçu pour un système 12 V. Sa tension en circuit ouvert est d'environ 20-22 V (typique pour un panneau 12 V). Il doit être connecté via un régulateur de charge pour une batterie 12 V.

Comment recycler le panneau en fin de vie ?

Ce produit est soumis à la directive DEEE (2012/19/EU). Ne le jetez pas aux ordures ménagères. Déposez-le dans un point de collecte pour équipements électriques et électroniques.

MODE D'EMPLOI MSBC-170 Mestic

Cet appareil se recycle

Points de collecte sur www.quefsiredemesdechets.fr Prévilécies la séparation nu le clon de votre accareil !

PAPER / CARTA

Separate collection / Check your local municipal guidelines

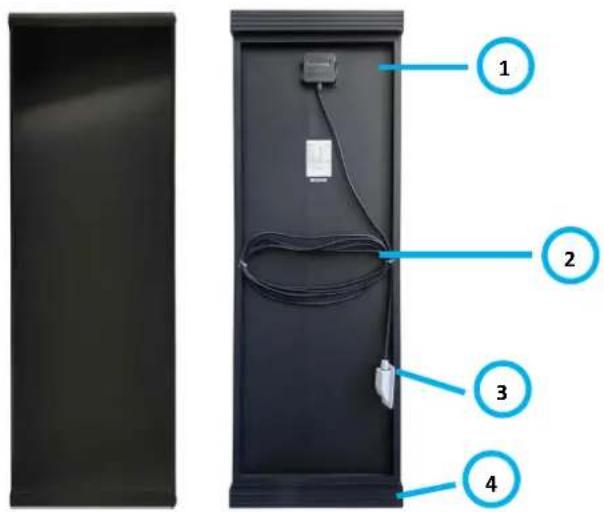

1. Boîte de jonction
2. Câbles
3. Traversée de toiture
4. Support de montage

Instructions générales

Avant d'utiliser cet appareil, lisez attentivement le mode d'emploi.

Conservez le manuel pour une utilisation ultérieure.

Assemblage

Remarque : Une fois que le panneau solaire est exposé à la lumière ou au soleil, les bornes de la boîte de jonction sont sous tension. Pour éviter les courts-circuits lors du montage et de la connexion des panneaux solaires, vous pouvez détourner les panneaux de la lumière ou les couvrir de manière à ce qu'ils ne produisent pas d'électricité pendant l'assemblage. Retirez la couverture lorsque la connexion est terminée.

Instructions générales de montage :

1. Montez toujours le panneau sur une surface droite et plane. Ne pas plier ni tordre le panneau.
2. N'essayez jamais de démonter le panneau.
3. Dans la mesure du possible, évitez de percer ou de souder le cadre.
4. N'utilisez pas d'outils métalliques tranchants ou d'autres objets susceptibles de rayer la surface du panneau.
5. Installez le panneau horizontalement ou verticalement avec la boîte de jonction au dessus.
6. Choisissez un emplacement aussi peu ombragé que possible pour le panneau. Gardez à l'esprit que si le panneau solaire est situé à l'ombre, sa puissance produite diminuera.
7. Montez le panneau de manière que l'air puisse circuler librement tout autour..
8. Les câbles fournis sont déjà connectés dans la boîte de jonction. Ne les déconnectez pas et n'intervertissez pas les bornes positives et négatives.
9. Connectez toujours la batterie au régulateur de charge avant de connecter le module solaire.
10. Veuillez vérifier régulièrement le bon fonctionnement du système.

Déterminer le lieu :

1. Déterminez l'emplacement du panneau solaire en le plaçant à l'endroit souhaité.
2. Marquez cet emplacement et vérifiez qu'il y a suffisamment d'espace autour du panneau.
3. Planifiez la pose de votre câblage avant de procéder à l'installation.

Montage :

1. Une fois que vous avez vérifié votre emplacement de montage, vous fixez les panneaux à l'emplacement souhaité à l'aide des supports, en utilisant le mastic de montage ou la colle appropriés. Suivez les instructions figurant sur l'emballage du produit concerné.
2. Remarque : veillez à ce que la surface sur laquelle les supports sont placés soit propre, exempte de graisse et de poussière et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond. Appliquez le mastic d'étanchéité ou la colle dans un environnement propre et sec.
3. Veillez à ce que l'adhésif forme un joint étanche sur la surface de montage en appliquant une bande régulière et continue dans les rainures au bas des supports de montage. Le volume du mastic ou de la colle doit être au-dessus des rainures.
4. Appuyez uniformément et avec précaution sur le panneau à l'endroit choisi.
5. Enlevez tout excédent de mastic ou de colle.
6. Laissez le produit d'étanchéité ou la colle sécher complètement. Pour ce faire, suivez les instructions figurant sur l'emballage du produit concerné.
7. Remarque : pour éviter toute erreur, il est préférable de vérifier deux fois les dimensions du panneau avec les supports de montage et l'emplacement choisi. Le mastic ou l'adhésif est très difficile à enlever une fois appliqué.

Acheminement des câbles :

1. Avant de procéder à l'installation de la traversée de toiture, trouvez l'endroit le plus approprié pour faire passer vos câbles d'alimentation à travers le toit. Avant de percer, vérifiez à nouveau qu'il n'y a pas d'autres câbles, tuyaux, etc. à l'endroit où vous voulez percer.
2. Une fois déterminé le point d'entrée, percez des trous de la bonne taille.
3. Vérifiez que les câbles passent par les trous de câbles dans la traversée de toiture et guidez les câbles à travers les trous percés dans le toit jusqu'à l'emplacement souhaité.
4. Remarque : veillez à ce que la surface sur laquelle la traversée de toiture est placée soit propre, exempte de graisse et de poussière, et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond.
5. Appliquez une bande uniforme et continue de mastic ou de colle sur la face inférieure du passage de câble et fixez-le à la surface de montage, en veillant à ce que les trous percés soient entièrement recouverts.
6. Une fois que le mastic ou l'adhésif a durci, vous pouvez également appliquer un mastic pour assurer l'étanchéité autour du passage de câble.

Note : Un panneau solaire doit être connecté à un système de batteries par l'intermédiaire d'un régulateur de charge. Pour une installation correcte, suivez les instructions fournies avec le produit.

Connexion en série et en parallèle

Si plusieurs panneaux sont utilisés, ils peuvent être connectés en série ou en parallèle.

12V

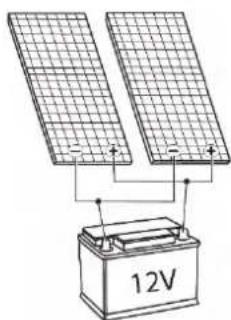

Parallèle :

Pour connecter 2 panneaux solaires dans un système 12 V, connectez les panneaux en parallèle en reliant le positif au positif et le négatif au négatif.

24V

Série :

Pour connecter 2 panneaux solaires dans un système 24 V, connectez les panneaux en série en reliant le positif d'un panneau au négatif du panneau suivant.

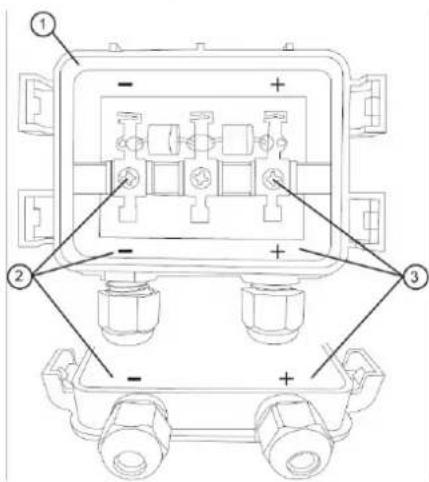

Vue des connexions positives et négatives :

Ouvrez la boîte de jonction en desserrant doucement les languettes à l'aide d'un tournevis.

1. Boîte de jonction
2. Pôle négatif et connexion
3. Pôle positif et connexion

Attention : les câbles fournis ont déjà été connectés pour vous dans le boîtier de connexion. Ne le débranchez pas et n'échangez pas les connexions plus et moins.

Maintenance

1. Normalement, la pluie et le vent suffisent à maintenir la vitre du module propre. Si nécessaire, vous pouvez nettoyer la vitre à l'aide d'un chiffon doux contenant un détergent doux et 50 % d'eau.
2. Remarque : n'endommagez pas le film protecteur situé à l'arrière des panneaux solaires.

Recyclage

Ce produit porte le symbole de tri sélectif pour le matériel électrique et électronique de rebut Cela signifie que le produit doit être manipulé conformément à la Directive (2012/19/EU) du Parlement européen relative aux déchets d'équipements électriques et électroniques. Pour des informations complémentaires, contactez vos autorités locales ou régionales. Les produits électroniques non inclus dans le processus de tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Déclaration de conformité

Commandes EURO ACCESSOIRES déclare que l'appareil MSBC-110/-130/-150/-170/-190/-220/-250/-300 applique à toutes les exigences de base et autres règlements pertinents énumérés dans la directive européenne sur la compatibilité électromagnétique (2014/30/EU) et la directive basse tension (2014/35/EU). Si vous avez besoin d'une déclaration de conformité complète, vous pouvez contacter l'adresse indiquée au dos de ce manuel.
