MSBC-170 - Solpanel Mestic - Gratis brugsanvisning og manual

Produkttype	Fotovoltaisk solpanel
Mærke	Mestic
Model	MSBC-170
Nominel effekt	170 W
Nominel spænding	12 V
Celle type	Polykrystallinsk silicium (estimat)
Samleboks	Integreret med forudforbundne kabler
Anbefalet orientering	Vandret eller lodret, samleboksen øverst
Placering	Plan, fri overflade med lidt skygge
Montering	Monteringsbeslag med mastik eller lim (medfølger ikke)
Elektrisk tilslutning	Via kabler gennem samleboks, ladecontroller påkrævet
Mulig konfiguration	Serie (24 V) eller parallel (12 V) for flere paneler
Rammemateriale	Aluminium (ikke specificeret, estimat)
Hærdet glas	Ja (estimat for standardpaneler)
Rengøring	Blød klud med mildt rengøringsmiddel og 50 % vand
Vedligeholdelse	Regn og vind er normalt tilstrækkeligt; rengør om nødvendigt
Sikkerhed	Undgå at bøje, bore eller ridse panelet; adskil ikke
Bagsidebeskyttelse	Beskyttelsesfilm må ikke beskadiges
Anvendelse	Camping, caravan, båd, off-grid strømforsyning
Genbrug	Overholder WEEE (2012/19/EU) – obligatorisk sortering
Standarder	EMC-direktiv 2014/30/EU og lavspændingsdirektiv 2014/35/EU
Inkluderede tilbehør	Forudforbundne kabler, monteringsbeslag (afhængigt af version)

Ofte stillede spørgsmål - MSBC-170 Mestic

Hvordan installerer jeg Mestic MSBC-170 solpanelet?

Vælg en fri og lidt skyggefuld placering. Fastgør beslagene på en ren og tør overflade med mastik eller lim. Placer panelet vandret eller lodret med samleboksen øverst. Lad mastikken tørre, før du tilslutter kablerne.

Kan jeg bore eller svejse i panelrammen?

Nej, det er forbudt at bore eller svejse i rammen. Dette kan beskadige panelet og ugyldiggøre garantien. Brug de medfølgende eller egnede monteringsbeslag.

Hvordan forbinder jeg panelet til et batteri?

Tilslut altid batteriet til ladecontrolleren, før du tilslutter solpanelet. Tilslut aldrig panelet direkte til batteriet uden en controller. Følg controllerens instruktioner.

Kan jeg tilslutte flere paneler sammen?

Ja, i serie for at få 24 V (positiv fra et panel til negativ på det næste) eller parallelt for at forblive 12 V (positiv til positiv, negativ til negativ). Brug samme type paneler.

Hvordan rengør jeg solpanelet?

Normalt rengør regnen panelet. Hvis nødvendigt, brug en blød klud med mildt rengøringsmiddel blandet med 50 % vand. Brug ikke slibende værktøj. Rid ikke overfladen.

Hvad gør jeg, hvis panelet ikke producerer nok energi?

Kontrollér, at panelet ikke er skyggefuldt, overfladen er ren, og forbindelserne er korrekte. Sørg for, at ladecontrolleren fungerer, og at batteriet ikke er fuldt. Kontrollér også orienteringen.

Hvilke sikkerhedsrisici skal jeg være opmærksom på?

Panelet producerer elektricitet, så snart det udsættes for lys. Dæk det under installation for at undgå kortslutninger. Undgå at bøje, træde på eller bore i rammen.

Hvordan fører jeg kablerne gennem taget?

Bor et hul på det valgte indgangssted efter at have kontrolleret, at der ikke er forhindringer. Brug en vandtæt taggennemføring. Påfør mastik rundt om for at sikre tæthed.

Hvad er udgangsspændingen på MSBC-170 panelet?

Panelet er designet til et 12 V system. Dets åbne kredsløbsspænding er ca. 20-22 V (typisk for et 12 V panel). Det skal tilsluttes via en ladecontroller til et 12 V batteri.

Hvordan genbruger jeg panelet ved endt levetid?

Dette produkt er underlagt WEEE-direktivet (2012/19/EU). Smid det ikke i husholdningsaffaldet. Aflever det på et indsamlingssted for elektrisk og elektronisk udstyr.

BRUGSANVISNING MSBC-170 Mestic

Læs betjeningsvejledningen omhyggeligt, før du bruger apparatet.

Bemærk: Så snart solpanelet udsættes for lys eller sollys, får klemmerne i samledåsen strøm. For at undgå kortslutninger ved montering og tilslutning af solpanelerne, kan du vende panelerne væk fra lyset eller dække dem til, så de ikke producerer strøm under monteringsprocessen. Fjern dækslet, når tilslutningen er fuldført.

Generel samlevejledning:

1. Monter altid panelet på en lige og plan overflade. Panelet må ikke bøjes eller vrides.
2. Forsøg aldrig at skille panelet ad.
3. Undgå så vidt muligt at bore eller svejse i rammen.
4. Brug ikke skarpt metalværktøj eller andre genstande, der kan ridse panelets overflade.
5. Monter panelet vandret eller lodret med samledåsen øverst.
6. Vælg et sted til panelet med så lidt skygge som muligt. Husk, at hvis solpanelet er i skygge, vil strømudbyttet falde.
7. Monter panelet, så luften kan cirkulere frit omkring det.
8. De medfølgende kabler er allerede tilsluttet for i samledå Du må ikke frakoble den eller bytte om på plus- og minuspolerne.
9. Tilslut altid batteriet til laderegulatoren, før du tilslutter solcellemodulet.
10. Tjek systemet regelmæssigt for at sikre, at det fungerer normalt.

Bestemmelse af placering:

1. Bestem, hvor solpanelet skal monteres, ved at placere det på det ønskede sted.
2. Marker denne placering, og kontroller, at der er plads nok omkring panelet.
3. Planlæg, hvordan ledningerne skal lægges, før du går i gang med monteringen.

Montering:

1. Når du har kontrolleret dit monteringssted, fastgør du panelerne til det ønskede sted med beslagene ved hjælp af passende monteringsforsegling eller lim. Følg instruktionerne på emballagen til det pågældende produkt.

2. Bemærk: Sørg for, at overfladen, som beslagene placeres på, er ren, fri for fedt og støv og tør. Vi anbefaler, at du først forbereder overfladen, før du affedter den grundigt. Fugemasse eller lim i et rent, tørt miljø.

3. Sørg for, at klæbemidlet danner en god forsegling på monteringsoverfladen ved at påføre en jævn, kontinuerlig strimmel i rillerne i bunden af monteringsbeslagene. Fugemassens eller limens volumen skal være større end rillerne.

4. Tryk panelet jævnt og forsigtigt ned på det valgte sted.
5. Fjern overskydende fugemasse eller lim.
6. Lad fugemassen eller limen tørre grundigt. Følg anvisningerne på emballagen til det pågældende produkt for at gøre dette.
7. Bemærk: Dobbelttjek panelets mål med monteringsbeslagene og den valgte placering for at undgå fejl. Forseglingen eller klæbemidlet er meget svært at fjerne, når det først er påført.

Kabelfremføring:

1. Før du kan installere taggennemføringen, skal du finde det bedst egnede sted til dine strømkabler, der skal føres gennem taget. Før du borer, skal du igen kontrollere, at der ikke er andre kabler, rør osv, på det sted, du vil bore.
2. Når du er sikker på, hvor indgangen er, skal du bore huller i den rigtige størrelse.
3. Kontroller, at kablerne er ført gennem kabelhullerne i taggennemføringen, og før kablerne gennem de borede huller i taget til den ønskede placering.
4. Bemærk: sørg for, at overfladen, som taggennemføringen placeres på, er ren, fri for fedt og støv og tør. Vi anbefaler, at du først forbereder overfladen, før du affedter den grundigt.
5. Påfør en jævn, sammenhængende strimmel fugemasse eller lim på undersiden af kabelgennemføringen, og fastgør den til monteringsoverfladen, så de borede huller er helt dækket.
6. Når tætningsmassen eller limen er hærdet, kan du også påføre en tætningsmasse for at sikre en vandtæt forsegling omkring kabelgennemføringen.

Bemærk: Et solpanel skal forbindes til et batterisystem via en laderegulator. For korrekt installation skal du følge de instruktioner, der følger med produktet.

Hvis der bruges mere end et panel, kan de forbindes enten i serie eller parallelt.

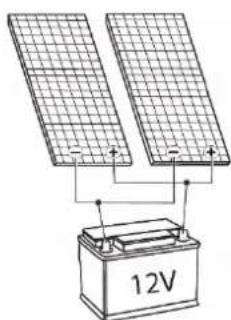

Parallelt:

Sådan tilsluttes 2 solpaneler i et 12 V-system skal panelerne forbindes parallelt ved at forbinde plus til plus og minus til minus.

Serie:

Sådan tilsluttes 2 solpaneler i et 24 V-system skal panelerne forbindes i serie. ved at forbinde plus på et panel med minus på det næste panel.

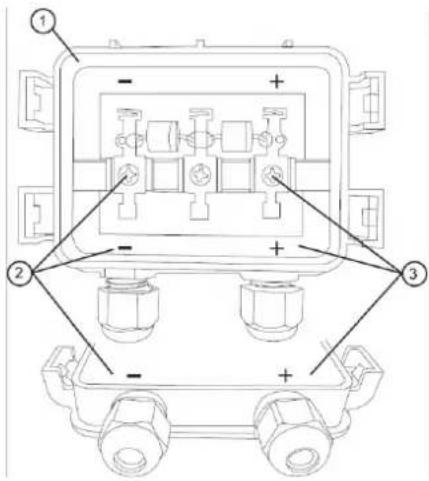

Åbn samledåsen ved forsigtigt at løsne tapperne med en skruetrækker.

Bemærk venligst: De medfølgende kabler er allerede tilsluttet for dig i tilslutningsboksen. Afbryd ikke denne og skift ikke plus- og minusforbindelserne.

Vedligeholdelse

1. Normalt er normal nedbør og vind nok til at holde modulglasset rent. Hvis det er nødvendigt, kan du rengøre glasset med en blød klud med et mildt rengøringsmiddel og 50% vand.
2. Bemærk: Beskyttelsesfilmen på bagsiden af solpanelerne må ikke beskadiges.

Genbrug

Dette produkt bærer det selektive sorteringssymbol for bortskaffelse af elektrisk og elektronisk udstyr. Det betyder, at dette produkt skal håndteres i henhold til EU-direktiv (2012/19/EU) for at blive genbrugt eller demonteret for at minimere dets påvirkning af miljøet. For yderligere information kan du kontakte dine lokale eller regionale myndigheder. Elektroniske produkter, der ikke indgår i den selektive sorteringsproces, er potentielt farlige for miljøet og helbredet på grund af tilstedeværelsen af farlige stoffer.

Herved erklærer EURO ACCESSOIRES, at enheden MSBC-110/-130/-150/-170/-190/-220/-250/-300, følger alle grundlæggende krav og andre relevante forskrifter, der er anført i det europæiske direktiv for elektromagnetisk kompatibilitet (2014/30/EU) og lavspændingsdirektivet (2014/35/EU). Hvis du har brug for en

fuldstændig overensstemmelseserklæring, kan du kontakte adressen angivet på bagsiden af denne vejledning.

SVENSKA

Pluss og minus tilkoblingsvisning:
