Produkttyp	Fotovoltaisk solpanel
Märke	Mestic
Modell	MSBC-170
Nominell effekt	170 W
Nominell spänning	12 V
Celltyp	Polykristallint kisel (uppskattning)
Kopplingsbox	Inbyggd, med förananslutna kablar
Rekommenderad orientering	Horisontellt eller vertikalt, kopplingsboxen upptill
Placering	Plan, öppen yta, lite skuggad
Montering	Monteringsfästen med tätningsmedel eller lim (ingår ej)
Elektrisk anslutning	Via kablar via kopplingsbox, laddningsregulator krävs
Möjlig konfiguration	Serie (24 V) eller parallell (12 V) för flera paneler
Ramens material	Aluminium (ej specificerat, uppskattning)
Härdat glas	Ja (uppskattning för standardpaneler)
Rengöring	Mjuk trasa med milt rengöringsmedel och 50 % vatten
Underhåll	Regn och vind räcker oftast; rengöring vid behov
Säkerhet	Böj inte, borra inte eller repa panelen; demontera inte
Baksidesskydd	Skyddsfilm som inte får skadas
Användning	Camping, husvagn, båt, off-grid strömförsörjning
Återvinning	Uppfyller WEEE (2012/19/EU) – obligatorisk källsortering
Standarder	EMC-direktiv 2014/30/EU och lågspänningsdirektiv 2014/35/EU
Ingående tillbehör	Förananslutna kablar, monteringsfästen (beroende på version)

Vanliga frågor - MSBC-170 Mestic

Hur installerar man solpanelen Mestic MSBC-170?

Välj en öppen och lite skuggad plats. Fäst fästena på en ren och torr yta med tätningsmedel eller lim. Placera panelen horisontellt eller vertikalt med kopplingsboxen upptill. Låt tätningsmedlet torka innan du ansluter kablarna.

Kan jag borra eller svetsa i panelens ram?

Nej, det är förbjudet att borra eller svetsa i ramen. Det kan skada panelen och ogiltigförklara garantin. Använd medföljande eller lämpliga monteringsfästen.

Hur ansluter man panelen till ett batteri?

Anslut alltid batteriet till laddningsregulatorn innan du ansluter solpanelen. Anslut aldrig panelen direkt till batteriet utan regulator. Följ regulatorns instruktioner.

Kan jag ansluta flera paneler tillsammans?

Ja, i serie för att få 24 V (plus från en panel till minus på nästa) eller parallellt för att behålla 12 V (plus till plus, minus till minus). Använd samma typ av paneler.

Hur rengör man solpanelen?

Normalt rengör regnet panelen. Vid behov, använd en mjuk trasa med ett milt rengöringsmedel blandat med 50 % vatten. Använd inte slipande verktyg. Repa inte ytan.

Vad gör jag om panelen inte producerar tillräckligt med energi?

Kontrollera att panelen inte är skuggad, att ytan är ren och att anslutningarna är korrekta. Se till att laddningsregulatorn fungerar och att batteriet inte är fullt. Kontrollera också orienteringen.

Vilka säkerhetsrisker bör man känna till?

Panelens producerar el så snart den utsätts för ljus. Täck över den under installationen för att undvika kortslutning. Böj inte, gå inte på och borra inte i ramen.

Hur drar man kablarna genom taket?

Borra ett hål på vald ingångspunkt, efter att ha kontrollerat att det inte finns några hinder. Använd en tät takgenomföring. Applicera tätningsmedel runt om för att säkerställa täthet.

Vilken är utspänningen från panelen MSBC-170?

Panelens är designad för ett 12 V-system. Dess öppen kretsspänning är cirka 20-22 V (typiskt för en 12 V-panel). Den måste anslutas via en laddningsregulator för ett 12 V-batteri.

Hur återvinner man panelen vid livslut?

Denna produkt omfattas av WEEE-direktivet (2012/19/EU). Släng den inte i hushållssoporna. Lämna den på en återvinningsstation för elektrisk och elektronisk utrustning.

BRUKSANVISNING MSBC-170 Mestic

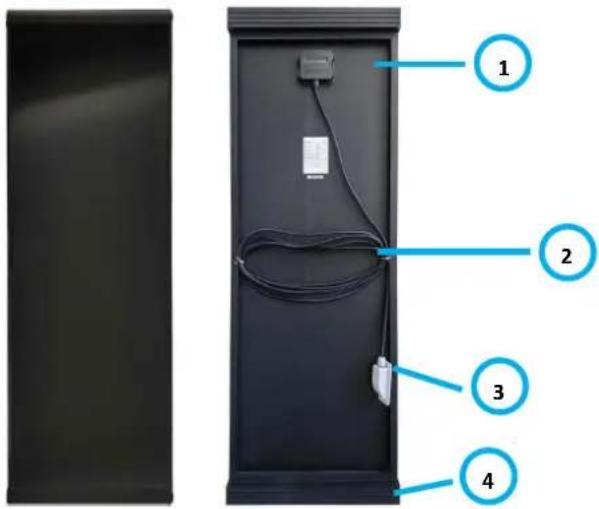

1. Kopplingsdosa
2. Kablar
3. Takgenomföring
4. Monteringsfäste

Allmänna instruktioner

Innan du använder denna apparat, läs bruksanvisningen noggrant.

Spara bruksanvisningen för framtida bruk.

Montering

Obs: Så snart solpanelen utsätts för ljus eller solljus, aktiveras terminalerna i kopplingsdosan. För att undvika kortslutningar vid montering och anslutning av solpanelerna kan du vrida panelerna bort från ljuset eller täcka dem så att de inte producerar el under monteringsprocessen. Ta bort locket när anslutningen är klar.

Allmänna monteringsanvisningar:

1. Montera alltid panelen på en rak, plan yta. Böj eller vrid inte panelen.
2. Försök aldrig att demontera panelen.
3. Undvik borrning eller svetsning i ramen där det är möjligt.
4. Använd inte vassa metallverktyg eller andra föremål som kan repa panelens yta.
5. Montera panelen horisontellt eller vertikalt med kopplingsdosan högst upp.
6. Välj en plats för panelen med så lite skugga som möjligt. Tänk på att om solpanelen är skuggad kommer uteffekten att minska.
7. Montera panelen så att luften kan cirkulera fritt runt den.
8. De medföljande kablarna är redan anslutna för dig i kopplingsdosan. Koppla inte bort den eller byt plus- och minus-terminalerna.
9. Anslut alltid batteriet till laddningsregulatorn innan du ansluter solcellsmodulen.
10. Kontrollera systemet regelbundet för att se till att det fungerar normalt.

Fastställande av plats:

1. Bestäm platsen för installation av solpanelen genom att placera den på önskad plats.
2. Markera denna plats och kontrollera att det finns tillräckligt med utrymme runt panelen.
3. Planera förläggandet av dina ledningar innan du fortsätter med installationen.

Montering:

1. När du har kontrollerat din monteringsplats fäster du panelerna på önskad plats med fästena, med lämpligt monteringsförseglingsmedel eller lim. Följ instruktionerna på förpackningen för respektive produkt.

2. Obs! Se till att ytan på vilken fästena är placerade är ren, fri från fett och damm och torr. Vi rekommenderar att du ruggar upp ytan först innan du avfettar den ordentligt. Tätningsmedel eller lim i en ren, torr miljö.

3. Se till att limmet bildar en bra tätning på monteringsytan genom att applicera en jämn, kontinuerlig remsa i åsarna längst ner på monteringsfästena. Volymen av tätningsmedlet eller limmet bör vara större än åsarna.
4. Tryck ner panelen jämnt och försiktigt på den valda platsen.
5. Ta bort överflödigt tätningsmedel eller lim.
6. Låt tätningsmedlet eller limmet torka ordentligt. Följ instruktionerna på förpackningen för respektive produkt för detta.
7. Obs: Dubbelkolla helst panelens mått med monteringsfästena och den valda platsen för att undvika fel. Tätningsmedlet eller limmet är mycket svårt att ta bort efter applicering.

Dragning av kablar:

1. Innan du kan installera takgenomföringen, hitta den lämpligaste platsen för dina strömkablar att gå genom taket. Innan du borrar, kontrollera igen att det inte finns några andra kablar, rör, etc. på den plats du vill borra.
2. När du är säker på vad din ingångspunkt är, borra hål av rätt storlek.
3. Kontrollera att kablarna är genom kabelhålen i takgenomföringen och dra kablarna genom hål som borrats i taket till önskad plats.
4. Obs! Se till att ytan på vilken takgenomföringen är placerad är ren, fri från fett och damm och torr. Vi rekommenderar att du ruggar upp ytan först innan du avfettar den ordentligt.
5. Applicera en jämn, kontinuerlig remsa av tätningsmedel eller lim på undersidan av kabelgenomföringen och fäst den på monteringsvtan, se till att de borrade hålen är helt täckta.
6. När tätningsmedlet eller limmet har härdat kan du också applicera ett tätningsmedel för att säkerställa en vattentät tätning runt kabelgenomföringen.

Obs: En solpanel måste anslutas till ett batterisystem via en laddningsregulator. För korrekt installation, följ instruktionerna som medföljer produkten.

Serie- och parallellanslutning

Om mer än en panel används kan de anslutas antingen i serie eller parallellt.

Parallel:

För att ansluta 2 solpaneler i ett 12 V-system, anslut panelerna parallellt genom att ansluta plus till plus och minus till minus.

Serie:

För att ansluta 2 solpaneler i ett 24 V-system, anslut panelerna i serie genom att ansluta en panels plus till minus på nästa panel.

Plus och minus anslutningsvy:

Öppna kopplingsdosan genom att försiktigt lossa flikarna med en skruvmejsel.

1. Kopplingsdosa
2. Negativ pol och anslutning
3. Positiv pol och anslutning

Observera: De medföljande kablarna har redan anslutits åt dig i anslutningsdosan. Koppla inte bort detta och byt inte ut plus- och minusanslutningarna.

Underhåll

1. Normalt räcker det med normal nederbörd och vind för att hålla modulglaset rent. Vid behov kan du rengöra glaset med en mjuk trasa med ett milt rengöringsmedel och 50 % vatten.
2. Obs: Skada inte skyddsfilmen på baksidan av solpanelerna.

Återvinning

Denna produkt har symbolen för avfallssortering som elektrisk och elektronisk utrustning. Detta innebär att denna produkt måste hanteras i enlighet med EU-direktiv (2012/19/EU) för att kunna återvinnas eller demonteras för att minimera dess påverkan på miljön. För mer information, kontakta dina lokala eller regionala myndigheter. Elektroniska produkter som inte ingår i sorteringsprocessen för avfall är potentiellt farliga för miljön och människors hälsa på grund av förekomsten av farliga ämnen.

Försäkran om överensstämmelse

Härmed förklarar EURO ACCESSOIRES Satt enheten MSBC-110/-130/-150/-170/-190/-220/-250/-300, uppfyller alla grundläggande krav och andra relevanta föreskrifter som anges i det europeiska direktivet om elektromagnetisk

kompatibilitet (2014/30/EU) och lågspänningsdirektivet (2014/35/EU). Om du behöver en fullständig försäkran om överensstämmelse kan du kontakta adressen som anges på baksidan av denna bruksanvisning.

NORSK

1. Koblingsboks
2. Kabler
3. Takpenetrering
4. Monteringsbrakett

	MSBC-110	MSBC-130	MSBC-150	MSBC-170	MSBC-190	MSBC-220	MSBC-250	MSBC-300
Maksimal effekt (Pmax)	110W	130W	150W	170W	190W	220W	250W	300W
Spenning ved Pmax (Vmpp)	19.14V	24.36V	26.10V	20.88V	17.40V	20.88V	23.56V	22.94V
Strøm ved Pmax (Impp)	5.23A	5.34A	5.75A	8.15A	10.92A	10.54A	10.62A	13.08A
Äpen kretsspenning (Voc)	21.78V	27.72V	29.70V	23.76V	20.10V	23.40V	27.36V	26.64V
Kortslutningsstrøm (isc)	5.54A	5.66A	6.10A	8.64A	11.58A	11.17A	11.26A	13.87A
