MSBC-170 - Solcellepanel Mestic - Gratis bruksanvisning og manual

Produkttype	Fotovoltaisk solcellepanel
Merke	Mestic
Modell	MSBC-170
Nominell effekt	170 W
Nominell spenning	12 V
Celletype	Polykrystallinsk silisium (estimat)
Koblingsboks	Integrert, med forhåndskoblede kabler
Anbefalt orientering	Horisontalt eller vertikalt, koblingsboks øverst
Plassering	Flat, åpen, lite skyggefull overflate
Montering	Monteringsbraketter med mastikk eller lim (ikke inkludert)
Elektrisk tilkobling	Via kabler gjennom koblingsboks, laderegulator påkrevd
Mulig konfigurasjon	Serie (24 V) eller parallell (12 V) for flere paneler
Rammemateriale	Aluminium (ikke spesifisert, estimat)
Herdet glass	Ja (estimat for standardpaneler)
Rengjøring	Myk klut med mildt rengjøringsmiddel og 50 % vann
Vedlikehold	Regn og vind er vanligvis tilstrekkelig; rengjøring ved behov
Sikkerhet	Ikke bøy, bor eller rip panelet; ikke demonter
Bakbeskyttelse	Beskyttelsesfilm som ikke må skades
Bruk	Camping, campingvogn, båt, strømforsyning utenfor nett
Resirkulering	I henhold til WEEE (2012/19/EU) - kildesortering obligatorisk
Standarder	EMC-direktiv 2014/30/EU og lavspenningsdirektiv 2014/35/EU
Inkluderte tilbehør	Forhåndskoblede kabler, monteringsbraketter (avhengig av versjon)

Ofte stilte spørsmål - MSBC-170 Mestic

Hvordan installere Mestic MSBC-170 solcellepanel?

Velg et åpent og lite skyggefullt sted. Fest brakettene på en ren og tørr overflate med mastikk eller lim. Plasser panelet horisontalt eller vertikalt med koblingsboksen øverst. La mastikken tørke før du kobler til kablene.

Kan jeg bore eller sveise panelrammen?

Nei, det er forbudt å bore eller sveise rammen. Dette kan skade panelet og ugyldiggjøre garantien. Bruk medfølgende eller egnede monteringsbraketter.

Hvordan koble panelet til et batteri?

Koble alltid batteriet til laderegulatoren før du kobler til solcellepanelet. Koble aldri panelet direkte til batteriet uten regulator. Følg regulatorens instruksjoner.

Kan jeg koble flere paneler sammen?

Ja, i serie for å oppnå 24 V (pluss fra ett panel til minus på det neste) eller parallelt for å forbli på 12 V (pluss til pluss, minus til minus). Bruk samme type paneler.

Hvordan rengjøre solcellepanelet?

Normalt rengjør regn panelet. Om nødvendig, bruk en myk klut med mildt rengjøringsmiddel blandet med 50 % vann. Ikke bruk slipende verktøy. Ikke skrap overflaten.

Hva gjør jeg hvis panelet ikke produserer nok energi?

Kontroller at panelet ikke er skyggelagt, at overflaten er ren, og at tilkoblingene er korrekte. Forsikre deg om at laderegulatoren fungerer og at batteriet ikke er fullt. Kontroller også orienteringen.

Hvilke sikkerhetsrisikoer bør man være oppmerksom på?

Panelet produserer elektrisitet så snart det utsettes for lys. Dekk det til under installasjon for å unngå kortslutning. Ikke bøy, gå på eller bor rammen.

Hvordan føre kablene gjennom taket?

Bor et hull på valgt inngangspunkt, etter å ha kontrollert at det ikke er hindringer. Bruk en vanntett takgjennomføring. Påfør mastikk rundt for å sikre tetthet.

Hva er utgangsspenningen til MSBC-170 panelet?

Panelet er designet for et 12 V system. Spenningen ved åpen krets er omtrent 20-22 V (typisk for et 12 V panel). Det må kobles via en laderegulator for et 12 V batteri.

Hvordan resirkulere panelet ved slutten av levetiden?

Dette produktet er underlagt WEEE-direktivet (2012/19/EU). Ikke kast det i husholdningsavfallet. Lever det til et innsamlingspunkt for elektrisk og elektronisk utstyr.

BRUKSANVISNING MSBC-170 Mestic

Opbevar manualen til senere brug.

Samling

Serie- og parallelforbindelse

Visning af plus- og minusforbindelser:

1. Forbindelsesboks
2. Negativ polaritet og tilslutning
3. Positiv polaritet og tilslutning

Overensstemmelseserklæring

Generelle instruksjoner

Les bruksanvisningen nøye før du bruker dette apparatet.

Ta vare på bruksanvisningen for fremtidig bruk.

Montering

Merk: Så snart solcellepanelet utsettes for lys eller sollys, aktiveres terminalene i koblingsboksen. For å unngå kortslutning ved montering og tilkopling av solcellepanelene, kan du snu panelene vekk fra lyset eller dekke til slik at de ikke produserer strøm under monteringsprosessen. Fjern dekselet når tilkoblingen er fullført.

Generelle monteringsanvisninger:

1. Monter alltid panelet på en rett, flat overflate. Ikke bøy eller vri panelet.
2. Prøv aldri å demontere panelet.
3. Unngå boring eller sveising i rammen der det er mulig.
4. Ikke bruk skarpe metallverktøy eller andre gjenstander som kan skrape opp overflaten på panelet.
5. Monter panelet horisontalt eller vertikalt med koblingsboksen øverst.
6. Velg en plassering for panelet med så lite skygge som mulig. Husk at hvis solcellepanelet er skyggelagt, vil effekten reduseres.
7. Monter panelet slik at luft kan sirkulere fritt rundt det.
8. De medfølgende kablene er allerede tilkoblet for deg i koblingsboksen. Ikke koble fra den eller bytt ut pluss- og minusterminalene.
9. Koble alltid batteriet til laderegulatoren før du kobler til solcellemodulen.
10. Kontroller systemet regelmessig for å sikre at det fungerer normalt.

Bestemme plassering:

1. Bestem plasseringen for installasjon av solcellepanelet ved å plassere det på ønsket sted.
2. Merk denne plasseringen og kontroller at det er nok plass rundt panelet.
3. Planlegg leggingen av ledningene før du fortsetter med installasjonen.

Montering:

1. Når du har sjekket monteringsstedet ditt, fester du panelene til ønsket plassering med brakettene, ved hjelp av passende monteringsforsegling eller lim. Følg instruksjonene på emballasjen til det respektive produktet.

2. Merk: sørg for at overflaten som brakettene plasseres på er ren, fri for fett og støv og tørr. Vi anbefaler å grove opp overflaten først før du avfetter den grundig. Eugemasse eller lim i et rent, tørt miliø.

3. Pass på at limet danner en god forsegling på monteringsflaten ved å legge en jevn, sammenhengende stripe i rillene i bunnen av monteringsbrakettene. Volumet av tetningsmassen eller limet skal være større enn ryggene.

4. Press panelet jevnt og forsiktig ned på det valgte stedet.

5. Fiern overflödig fugemasse eller lim.

6. La tetningsmassen eller limet tørke grundig. Følg instruksjonene på emballasjen til det respektive produktet for dette.

7. Merk: Dobbeltsjekk helst dimensjonene på panelet med monteringsbrakettene og valgt plassering for å unngå feil. Tetningsmassen eller limet er svært vanskelig å fjerne når det først er påført.

Føring av kabler:

1. Før du kan installere takgjennomføringen, finn det mest passende stedet for strømkablene dine for å gå gjennom taket. Før du borer, siekk igjen at det ikke er andre kabler, rør osv. på stedet du ønsker å bore.

2. Når du er sikker på hva inngangspunktet ditt er, bor du hull i riktig størrelse.

3. Kontroller at kablene går gjennom kabelhullene i takgjennomføringen og før kablene gjennom hull boret i taket til ønsket plassering.

4. Merk: sørg for at overflaten som takgjennomføringen plasseres på er ren, fri for fett og støv og tørr. Vi anbefaler å grove opp overflaten først før du avfetter den grundig.

5. Påfør en jevn, sammenhengende stripe med tetningsmasse eller lim på undersiden av kabelgjennomføringen og fest den til monteringsoverflaten, og sørg for at de borede hullene er helt dekket.

6. Etter at tetningsmassen eller limet har herdet, kan du også påføre en fugemasse for å sikre en vanntett forsegling rundt kabelgjennomføringen.

Merk: Et solcellepanel skal kobles til et batterisystem via en laderegulator. For korrekt installasjon, følg instruksjonene som følger med produktet.

Hvis mer enn ett panel brukes, kan de kobles enten i serie eller parallelt.

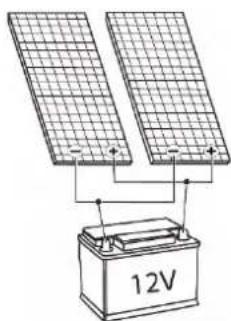

Parallel:

For å koble til 2 solcellepaneler i et 12 V-system, kobler du panelene parallelt ved å koble pluss til pluss og minus til minus.

Serie:

For å koble til 2 solcellepaneler i et 24 V-system, koble panelene i serie ved å koble pluss til ett panel til minus på neste panel.

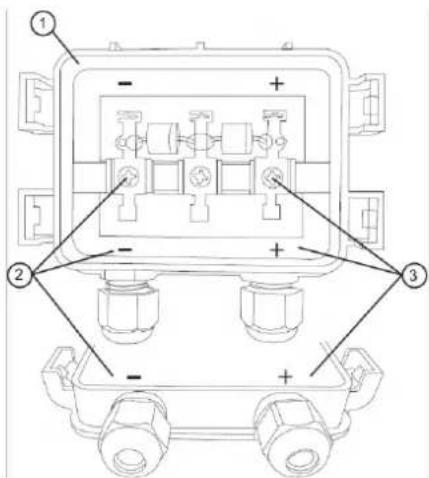

Åpne koblingsboksen ved å forsiktig løsne tappene med en skrutrekker.

1. Koblingsboks
2. Negativ pol og kobling
3. Positiv pol og kobling

Merk: De medfølgende kablene er allerede tilkoblet for deg i koblingsboksen. Ikke koble fra denne og ikke bytt om pluss- og minusforbindelsene.

Vedlikehold

1. Normalt er normalt nedbør og vind nok til å holde modulglasset rent. Om nødvendig kan du rengjøre glasset med en myk klut med mildt vaskemiddel og 50 % vann.
2. Merk: Ikke skade beskyttelsesfilmen på baksiden av solcellepanelene.

Resirkulering

Dette produktet har kildesorteringssymbolet for elektrisk og elektronisk avfall. Det betyr at dette produktet må håndteres i henhold til europeisk direktiv (2012/19/EU) for å bli resirkulert eller demontert, for å minimere miljøpåvirkningen. For mer informasjon, vennligst kontakt dine lokale eller regionale myndigheter. Elektroniske produkter som ikke er inkludert i kildesorteringsprosessen, er potensielt farlige for miljøet og menneskelig helse på grunn av tilstedeværelse av farlige stoffer.

Samsvarserklæring

EURO ACCESSOIRES erklærer herved at enheten MSBC-110/-130/-150/-170/-190/-220/-250/-300, oppfyller alle grunnleggende krav og andre relevante forskrifter som er oppført i det europeiske direktivet for elektromagnetisk kompatibilitet (2014/30/EU) og lavstrømsdirektiv (2014/35/EU). Hvis du trenger en fullstendig samsvarserklæring, kan du ta kontakt med adressen som står på baksiden av denne håndboken.
