MSMO-100 - Solcellepanel Mestic - Gratis bruksanvisning og manual

Produkttype	Solcellepanel
Merke	Mestic
Modell	MSMO-100
Nominell effekt	100 W
Nominell spenning	12 V (system)
Koblingsboks	Integrert, med ferdigkoblede kabler
Celletype	Monokrystallinsk (anslått)
Mål	Omtrent 1000 x 670 x 35 mm (anslått)
Vekt	Omtrent 8 kg (anslått)
Rammemateriale	Aluminium
Glasstype	Herdet glass
Hovedfunksjoner	Konvertering av solenergi til elektrisitet for batterilading via regulator
Installasjon	Montering på flat, stabil overflate, optimal orientering uten skygge
Elektrisk tilkobling	Parallell for 12V-system, serie for 24V, alltid med laderegulator
Vedlikehold og rengjøring	Rengjøring av og til med myk klut og mildt rengjøringsmiddel fortynnet 50% med vann
Sikkerhetstiltak	Ikke demontere, ikke bøye, unngå riper, dekk til under montering for å unngå kortslutning
Reservedeler og reparasjon	Medfølgende kabler kan ikke fjernes; ingen reservedeler tilgjengelig, reparasjon anbefales ikke
Standarder og sertifiseringer	I samsvar med direktiv 2014/30/EU (EMC) og 2014/35/EU (lavspenning)
Resirkulering	I samsvar med WEEE-direktivet (2012/19/EU), må ikke kastes med husholdningsavfall

Ofte stilte spørsmål - MSMO-100 Mestic

Hvordan installere Mestic MSMO-100 solcellepanel?

Monter panelet på en flat, ren og tørr overflate ved hjelp av de medfølgende brakettene. Bruk monteringsmasse eller egnet lim. Rett panelet mot solen uten skygge. Sørg for at koblingsboksen er øverst og at luften sirkulerer fritt rundt.

Hva er utgangsspenningen til MSMO-100 panelet?

Panelet er designet for et 12 V system. For å få 24 V, koble to paneler i serie.

Kan jeg koble panelet direkte til et batteri?

Nei, du må alltid koble panelet til en laderegulator, deretter batteriet til regulatoren. Dette forhindrer overlading og skade.

Hvordan rengjøre solcellepanelet?

Regn er vanligvis tilstrekkelig. For manuell rengjøring, bruk en myk klut med mildt rengjøringsmiddel fortynnet 50% med vann. Ikke rip opp overflaten og ikke skade bakfilmen.

Kan panelet monteres i skyggen?

Nei, velg et sted som er så lite skyggefullt som mulig. Skygge reduserer energiproduksjonen betydelig.

Hvordan koble flere paneler i parallell eller serie?

I parallell (12 V): koble positiv til positiv og negativ til negativ. I serie (24 V): koble positiv på ett panel til negativ på neste. Bruk egnede kabler.

Hva gjør jeg hvis panelet ikke produserer strøm?

Sjekk tilkoblingene, orienteringen (ingen skygge), tilstanden til laderegulatoren og batteriet. Forsikre deg om at panelet er utsatt for lys. Kablene må ikke være skadet.

Er det mulig å bore i panelets ramme?

Unngå å bore eller sveise rammen. Bruk de medfølgende monteringsbrakettene med mas eller lim. Boring kan skade panelet.

Hvordan sikre vanntett gjennomføring av kabler på taket?

Bor rene hull, påfør tetningsmasse eller lim under takgjennomføringen og fest den godt. La det tørke helt. Du kan legge til mas rundt for å forsterke.

Hva gjør jeg ved panelhavari?

Panelet inneholder ingen deler som brukeren kan reparere. Kontakt Mestic kundeservice eller en profesjonell installatør. Ikke prøv å demontere koblingsboksen.

BRUKSANVISNING MSMO-100 Mestic

Opbevar manualen til senere brug.

Samling

Serie- og parallelforbindelse

Visning af plus- og minusforbindelser:

1. Forbindelsesboks
2. Negativ polaritet og tilslutning
3. Positiv polaritet og tilslutning

Overensstemmelseserklæring

Generelle instruksjoner

Les bruksanvisningen nøye før du bruker dette apparatet.

Ta vare på bruksanvisningen for fremtidig bruk.

Montering

Merk: Så snart solcellepanelet utsettes for lys eller sollys, aktiveres terminalene i koblingsboksen. For å unngå kortslutning ved montering og tilkopling av solcellepanelene, kan du snu panelene vekk fra lyset eller dekke til slik at de ikke produserer strøm under monteringsprosessen. Fjern dekselet når tilkoblingen er fullført.

Generelle monteringsanvisninger:

1. Monter alltid panelet på en rett, flat overflate. Ikke bøy eller vri panelet.
2. Prøv aldri å demontere panelet.
3. Unngå boring eller sveising i rammen der det er mulig.
4. Ikke bruk skarpe metallverktøy eller andre gjenstander som kan skrape opp overflaten på panelet.
5. Monter panelet horisontalt eller vertikalt med koblingsboksen øverst.
6. Velg en plassering for panelet med så lite skygge som mulig. Husk at hvis solcellepanelet er skyggelagt, vil effekten reduseres.
7. Monter panelet slik at luft kan sirkulere fritt rundt det.
8. De medfølgende kablene er allerede tilkoblet for deg i koblingsboksen. Ikke koble fra den eller bytt ut pluss- og minusterminalene.
9. Koble alltid batteriet til laderegulatoren før du kobler til solcellemodulen.
10. Kontroller systemet regelmessig for å sikre at det fungerer normalt.

Bestemme plassering:

1. Bestem plasseringen for installasjon av solcellepanelet ved å plassere det på ønsket sted.
2. Merk denne plasseringen og kontroller at det er nok plass rundt panelet.
3. Planlegg leggingen av ledningene før du fortsetter med installasjonen.

Montering:

1. Når du har sjekket monteringsstedet ditt, fester du panelene til ønsket plassering med brakettene, ved hjelp av passende monteringsforsegling eller lim. Følg instruksjonene på emballasjen til det respektive produktet.

2. Merk: sørg for at overflaten som brakettene plasseres på er ren, fri for fett og støv og tørr. Vi anbefaler å grove opp overflaten først før du avfetter den grundig. Eugemasse eller lim i et rent, tørt miliø.

3. Pass på at limet danner en god forsegling på monteringsflaten ved å legge en jevn, sammenhengende stripe i rillene i bunnen av monteringsbrakettene. Volumet av tetningsmassen eller limet skal være større enn ryggene.

4. Press panelet jevnt og forsiktig ned på det valgte stedet.

5. Fiern overflödig fugemasse eller lim.

6. La tetningsmassen eller limet tørke grundig. Følg instruksjonene på emballasjen til det respektive produktet for dette.

7. Merk: Dobbeltsjekk helst dimensjonene på panelet med monteringsbrakettene og valgt plassering for å unngå feil. Tetningsmassen eller limet er svært vanskelig å fjerne når det først er påført.

Føring av kabler:

1. Før du kan installere takgjennomføringen, finn det mest passende stedet for strømkablene dine for å gå gjennom taket. Før du borer, siekk igjen at det ikke er andre kabler, rør osv. på stedet du ønsker å bore.

2. Når du er sikker på hva inngangspunktet ditt er, bor du hull i riktig størrelse.

3. Kontroller at kablene går gjennom kabelhullene i takgjennomføringen og før kablene gjennom hull boret i taket til ønsket plassering.

4. Merk: sørg for at overflaten som takgjennomføringen plasseres på er ren, fri for fett og støv og tørr. Vi anbefaler å grove opp overflaten først før du avfetter den grundig.

5. Påfør en jevn, sammenhengende stripe med tetningsmasse eller lim på undersiden av kabelgjennomføringen og fest den til monteringsoverflaten, og sørg for at de borede hullene er helt dekket.

6. Etter at tetningsmassen eller limet har herdet, kan du også påføre en fugemasse for å sikre en vanntett forsegling rundt kabelgjennomføringen.

Merk: Et solcellepanel skal kobles til et batterisystem via en laderegulator. For korrekt installasjon, følg instruksjonene som følger med produktet.

Hvis mer enn ett panel brukes, kan de kobles enten i serie eller parallelt.

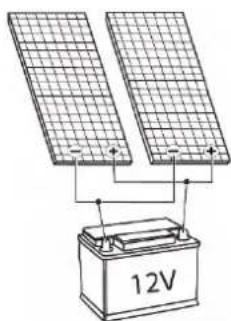

Parallel:

For å koble til 2 solcellepaneler i et 12 V-system, kobler du panelene parallelt ved å koble pluss til pluss og minus til minus.

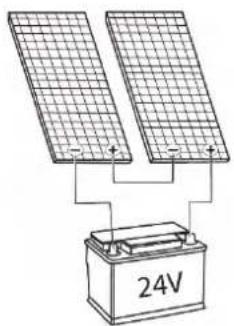

Serie:

For å koble til 2 solcellepaneler i et 24 V-system, koble panelene i serie ved å koble pluss til ett panel til minus på neste panel.

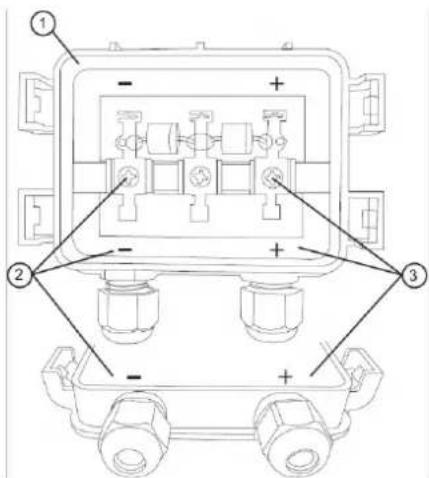

Åpne koblingsboksen ved å forsiktig løsne tappene med en skrutrekker.

1. Koblingsboks
2. Negativ pol og kobling
3. Positiv pol og kobling

Merk: De medfølgende kablene er allerede tilkoblet for deg i koblingsboksen. Ikke koble fra denne og ikke bytt om pluss- og minusforbindelsene.

Vedlikehold

1. Normalt er normalt nedbør og vind nok til å holde modulglasset rent. Om nødvendig kan du rengjøre glasset med en myk klut med mildt vaskemiddel og 50 % vann.
2. Merk: Ikke skade beskyttelsesfilmen på baksiden av solcellepanelene.

Resirkulering

Dette produktet har kildesorteringssymbolet for elektrisk og elektronisk avfall. Det betyr at dette produktet må håndteres i henhold til europeisk direktiv (2012/19/EU) for å bli resirkulert eller demontert, for å minimere miljøpåvirkningen. For mer informasjon, vennligst kontakt dine lokale eller regionale myndigheter. Elektroniske produkter som ikke er inkludert i kildesorteringsprosessen, er potensielt farlige for miljøet og menneskelig helse på grunn av tilstedeværelse av farlige stoffer.

Samsvarserklæring

EURO ACCESSOIRES erklærer herved at enheten MSMO-75/-100/-120/-140/-160/-180/-200, oppfyller alle grunnleggende krav og andre relevante forskrifter som er oppført i det europeiske direktivet for elektromagnetisk kompatibilitet (2014/30/EU) og lavstrømsdirektiv (2014/35/EU). Hvis du trenger en fullstendig samsvarserklæring, kan du ta kontakt med adressen som står på baksiden av denne håndboken.

mestic®

Importer:

EURO ACCESSOIRES
