MSMO-100 - Solpanel Mestic - Gratis brugsanvisning og manual

Produkttype	Fotovoltaisk solpanel
Mærke	Mestic
Model	MSMO-100
Nominel effekt	100 W
Nominel spænding	12 V (system)
Samleboks	Integreret, med forforbundne kabler
Celltype	Monokrystallinsk (estimat)
Dimensioner	Cirka 1000 x 670 x 35 mm (estimat)
Vægt	Cirka 8 kg (estimat)
Rammemateriale	Aluminium
Glas type	Hærdet glas
Hovedfunktioner	Omregning af solenergi til elektricitet til batteriopladning via regulator
Installation	Montering på plan og stabil overflade, optimal orientering uden skygge
Elektrisk forbindelse	Parallelt til 12V system, serie til 24V, altid med laderegulator
Vedligeholdelse og rengøring	Lejlighedsvis rengøring med blød klud og mildt rengøringsmiddel fortyndet med 50% vand
Sikkerhedsforanstaltninger	Undgå adskillelse, bukning, ridser; dæk til under montering for at undgå kortslutning
Reservedele og reparerbarhed	Medfølgende kabler er ikke aftagelige; ingen reservedele tilgængelige, reparation anbefales ikke
Standarder og certificeringer	Overholder direktiverne 2014/30/EU (EMC) og 2014/35/EU (lavspænding)
Genbrug	Overholder WEEE-direktivet (2012/19/EU), må ikke smides ud med husholdningsaffald

Ofte stillede spørgsmål - MSMO-100 Mestic

Hvordan installeres Mestic MSMO-100 solpanelet?

Monter panelet på en plan, ren og tør overflade ved hjælp af de medfølgende beslag. Brug monteringskit eller egnet lim. Ret panelet mod solen uden skygge. Sørg for at samleboksen er øverst, og at luften cirkulerer frit omkring.

Hvad er udgangsspændingen for MSMO-100 panelet?

Panelet er designet til et 12 V system. For at opnå 24 V, tilslut to paneler i serie.

Kan jeg tilslutte panelet direkte til et batteri?

Nej, du skal altid tilslutte panelet til en laderegulator, og derefter batteriet til regulatoren. Dette forhindrer overopladning og skader.

Hvordan rengøres solpanelet?

Regn er normalt tilstrækkeligt. Ved manuel rengøring, brug en blød klud med mildt rengøringsmiddel fortyndet med 50% vand. Undgå at ridse overfladen eller beskadige bagfilmen.

Kan panelet monteres i skygge?

Nej, vælg et sted så lidt skyggefuldt som muligt. Skygge reducerer energiudbyttet betydeligt.

Hvordan tilslutter man flere paneler parallelt eller i serie?

Parallelt (12 V): forbind plus til plus og minus til minus. I serie (24 V): forbind plus fra et panel til minus fra det næste. Brug egnede kabler.

Hvad gør jeg, hvis panelet ikke producerer strøm?

Kontroller forbindelserne, orienteringen (ingen skygge), tilstanden af laderegulatoren og batteriet. Sørg for at panelet er udsat for lys. Kablerne må ikke være beskadiget.

Er det muligt at bore i panelrammen?

Undgå at bore eller svejse i rammen. Brug de medfølgende monteringsbeslag med kit eller lim. Boring kan beskadige panelet.

Hvordan sikres tæthed ved kabelgennemføringer på taget?

Bor rene huller, påfør tætningskit eller lim under taggennemføringen og fastgør den godt. Lad det tørre helt. Du kan tilføje ekstra kit omkring for at forstærke.

Hvad gør jeg ved panelfejl?

Panelet indeholder ingen brugerservicerbare dele. Kontakt Mestics kundeservice eller en professionel installatør. Forsøg ikke at adskille samleboksen.

BRUGSANVISNING MSMO-100 Mestic

Læs betjeningsvejledningen omhyggeligt, før du bruger apparatet.

Bemærk: Så snart solpanelet udsættes for lys eller sollys, får klemmerne i samledåsen strøm. For at undgå kortslutninger ved montering og tilslutning af solpanelerne, kan du vende panelerne væk fra lyset eller dække dem til, så de ikke producerer strøm under monteringsprocessen. Fjern dækslet, når tilslutningen er fuldført.

Generel samlevejledning:

1. Monter altid panelet på en lige og plan overflade. Panelet må ikke bøjes eller vrides.
2. Forsøg aldrig at skille panelet ad.
3. Undgå så vidt muligt at bore eller svejse i rammen.
4. Brug ikke skarpt metalværktøj eller andre genstande, der kan ridse panelets overflade.
5. Monter panelet vandret eller lodret med samledåsen øverst.
6. Vælg et sted til panelet med så lidt skygge som muligt. Husk, at hvis solpanelet er i skygge, vil strømudbyttet falde.
7. Monter panelet, så luften kan cirkulere frit omkring det.
8. De medfølgende kabler er allerede tilsluttet for i samledå Du må ikke frakoble den eller bytte om på plus- og minuspolerne.
9. Tilslut altid batteriet til laderegulatoren, før du tilslutter solcellemodulet.
10. Tjek systemet regelmæssigt for at sikre, at det fungerer normalt.

Bestemmelse af placering:

1. Bestem, hvor solpanelet skal monteres, ved at placere det på det ønskede sted.
2. Marker denne placering, og kontroller, at der er plads nok omkring panelet.
3. Planlæg, hvordan ledningerne skal lægges, før du går i gang med monteringen.

Montering:

1. Når du har kontrolleret dit monteringssted, fastgør du panelerne til det ønskede sted med beslagene ved hjælp af passende monteringsforsegling eller lim. Følg instruktionerne på emballagen til det pågældende produkt.

2. Bemærk: Sørg for, at overfladen, som beslagene placeres på, er ren, fri for fedt og støv og tør. Vi anbefaler, at du først forbereder overfladen, før du affedter den grundigt. Fugemasse eller lim i et rent, tørt miljø.

3. Sørg for, at klæbemidlet danner en god forsegling på monteringsoverfladen ved at påføre en jævn, kontinuerlig strimmel i rillerne i bunden af monteringsbeslagene. Fugemassens eller limens volumen skal være større end rillerne.

4. Tryk panelet jævnt og forsigtigt ned på det valgte sted.
5. Fjern overskydende fugemasse eller lim.
6. Lad fugemassen eller limen tørre grundigt. Følg anvisningerne på emballagen til det pågældende produkt for at gøre dette.
7. Bemærk: Dobbelttjek panelets mål med monteringsbeslagene og den valgte placering for at undgå fejl. Forseglingen eller klæbemidlet er meget svært at fjerne, når det først er påført.

Kabelfremføring:

1. Før du kan installere taggennemføringen, skal du finde det bedst egnede sted til dine strømkabler, der skal føres gennem taget. Før du borer, skal du igen kontrollere, at der ikke er andre kabler, rør osv. på det sted, du vil bore.
2. Når du er sikker på, hvor indgangen er, skal du bore huller i den rigtige størrelse.
3. Kontroller, at kablerne er ført gennem kabelhullerne i taggennemføringen, og før kablerne gennem de borede huller i taget til den ønskede placering.
4. Bemærk: sørg for, at overfladen, som taggennemføringen placeres på, er ren, fri for fedt og støv og tør. Vi anbefaler, at du først forbereder overfladen, før du affedter den grundigt.
5. Påfør en jævn, sammenhængende strimmel fugemasse eller lim på undersiden af kabelgennemføringen, og fastgør den til monteringsoverfladen, så de borede huller er helt dækket.
6. Når tætningsmassen eller limen er hærdet, kan du også påføre en tætningsmasse for at sikre en vandtæt forsegling omkring kabelgennemføringen.

Bemærk: Et solpanel skal forbindes til et batterisystem via en laderegulator. For korrekt installation skal du følge de instruktioner, der følger med produktet.

Hvis der bruges mere end et panel, kan de forbindes enten i serie eller parallelt.

Parallelt:

Sådan tilsluttes 2 solpaneler i et 12 V-system skal panelerne forbindes parallelt ved at forbinde plus til plus og minus til minus.

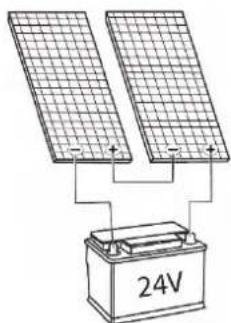

Serie:

Sådan tilsluttes 2 solpaneler i et 24 V-system skal panelerne forbindes i serie. ved at forbinde plus på et panel med minus på det næste panel.

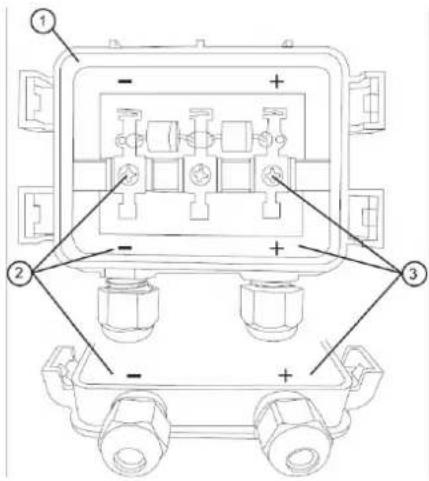

Åbn samledåsen ved forsigtigt at løsne tapperne med en skruetrækker.

Bemærk venligst: De medfølgende kabler er allerede tilsluttet for dig i tilslutningsboksen. Afbryd ikke denne og skift ikke plus- og minusforbindelserne.

Vedligeholdelse

1. Normalt er normal nedbør og vind nok til at holde modulglasset rent. Hvis det er nødvendigt, kan du rengøre glasset med en blød klud med et mildt rengøringsmiddel og 50% vand.

2. Bemærk: Beskyttelsesfilmen på bagsiden af solpanelerne må ikke beskadiges.

Genbrug

Dette produkt bærer det selektive sorteringssymbol for bortskaffelse af elektrisk og elektronisk udstyr. Det betyder, at dette produkt skal håndteres i henhold til EU-direktiv (2012/19/EU) for at blive genbrugt eller demonteret for at minimere dets påvirkning af miljøet. For yderligere information kan du kontakte dine lokale eller regionale myndigheder. Elektroniske produkter, der ikke indgår i den selektive sorteringsproces, er potentielt farlige for miljøet og helbredet på grund af tilstedeværelsen af farlige stoffer.

Herved erklærer EURO ACCESSOIRES, at enheden MSMO-75/-100/-120/-140/-160/-180/-200, følger alle grundlæggende krav og andre relevante forskrifter, der er anført i det europæiske direktiv for elektromagnetisk kompatibilitet (2014/30/EU) og lavspændingsdirektivet (2014/35/EU). Hvis du har brug for en fuldstændig overensstemmelseserklæring, kan du kontakte adressen angivet på bagsiden af denne vejledning.

SVENSKA

Pluss og minus tilkoblingsvisning:
