MSBC-150 - Pannello solare Mestic - Manuale utente e istruzioni gratuiti

Marca	Mestic
Modello	MSBC-150
Tipo di prodotto	Pannello solare fotovoltaico monocristallino
Potenza massima (Pmax)	150 W
Tensione a potenza massima (Vmpp)	26,10 V
Corrente a potenza massima (Impp)	5,75 A
Tensione a circuito aperto (Voc)	29,70 V
Corrente di cortocircuito (Isc)	6,10 A
Dimensioni (circa)	Non fornite nel manuale
Peso (circa)	Circa 10-12 kg
Alimentazione	Energia solare (luce del sole)
Funzioni principali	Conversione dell'energia solare in elettricità, carica di batterie tramite regolatore
Manutenzione e pulizia	Pulire il vetro con un panno morbido e un detergente delicato diluito al 50% in acqua
Sicurezza	Non piegare o torcere il pannello, evitare ombre, collegare sempre la batteria prima del pannello
Pezzi di ricambio e riparabilità	Non specificato (non smontare il pannello)
Informazioni generali	Manuale d'uso disponibile in più lingue. Conforme alle direttive europee (2014/30/UE, 2014/35/UE).

Domande frequenti - MSBC-150 Mestic

Come installare il pannello solare MSBC-150?

Scegliere una posizione poco ombreggiata, preferibilmente orientata a sud. Montare il pannello su una superficie piana e diritta, orizzontalmente o verticalmente con la scatola di giunzione in alto. Assicurare una libera circolazione dell'aria intorno al pannello. Fissarlo utilizzando i supporti forniti con mastice o colla adatta.

Posso collegare più pannelli MSBC-150 insieme?

Sì, è possibile collegare i pannelli in serie (per un sistema a 24V collegando il positivo al negativo) o in parallelo (per un sistema a 12V collegando il positivo al positivo e il negativo al negativo).

Cosa fare se il pannello non produce elettricità?

Verificare che il pannello non sia in ombra o ostruito. Controllare i collegamenti della scatola di giunzione. Assicurarsi che il regolatore di carica e la batteria siano collegati correttamente (la batteria deve essere collegata prima del pannello).

Posso usare il pannello senza regolatore di carica?

No, un regolatore di carica è obbligatorio per evitare il sovraccarico della batteria. Il pannello deve essere collegato alla batteria tramite un regolatore di carica adatto.

Come mantenere il pannello solare?

La pioggia e il vento puliscono generalmente la superficie. Se necessario, pulire il vetro con un panno morbido imbevuto di un detergente delicato diluito al 50% in acqua. Non graffiare la superficie e non danneggiare la pellicola posteriore.

Posso montare il pannello su un tetto?

Sì, utilizzare l'attraversamento del tetto fornito. Praticare fori evitando cavi o tubi esistenti. Applicare mastice sigillante intorno al passaggio del cavo per garantire la tenuta.

Quali sono le precauzioni di sicurezza da rispettare?

Non piegare e non torcere il pannello. Non smontare mai la scatola di giunzione né i cavi. Evitare di forare o saldare il telaio. Coprire il pannello durante l'installazione per evitare cortocircuiti.

Qual è la durata di vita del pannello MSBC-150?

I pannelli solari monocristallini hanno generalmente una durata di vita di 25-30 anni, con un leggero calo di rendimento nel tempo. Il MSBC-150 è progettato per un uso durevole.

Cosa fare in caso di problemi con la scatola di giunzione?

Non scollegare i cavi pre-cablati e non invertire i terminali. Se si verifica un problema, contattare il servizio post-vendita. Non tentare di riparare da soli.

Come sapere se il pannello funziona correttamente?

Controllare regolarmente tensione e corrente con un multimetro ai terminali della scatola di giunzione (sotto esposizione solare). Confrontare con i valori nominali: Vmpp ~26,1V, Impp ~5,75A. Un calo significativo può indicare un problema.

MANUALE UTENTE MSBC-150 Mestic

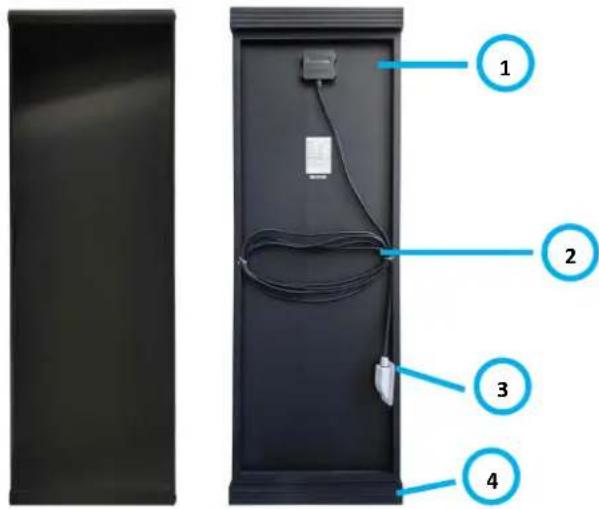

1. Scatola di derivazione
   2.Cavi
2. Penetrazione del fatto
3. Staffa di montaggio

	MSBC-110	MSBC-130	MSBC-150	MSBC-170	MSBC-190	MSBC-220	MSBC-250	MSBC-300
Potenza massima (Pmax)	110W	130W	150W	170W	190W	220W	250W	300W
Tensiona a Pmax (Vmpp)	19.14V	24.36V	26.10V	20.88V	17.40V	20.88V	23.56V	22.94V
Corrente a Pmax (lmpp)	5.23A	5.34A	5.75A	8.15A	10.92A	10.54A	10.62A	13.08A
Tensiona a circuito aperto (Voc)	21.78V	27.72V	29.70V	23.76V	20.10V	23.40V	27.36V	26.64V
Corrente di cortocircuito (Isc)	5.54A	5.66A	6.10A	8.64A	11.58A	11.17A	11.26A	13.87A

Istruzioni generali

Prima di utilizzare l'apparecchio, leggere attendamente le istruzioni per l'uso.

Conserva le istruzioni per consultazioni future.

Assemblaggio

Note: Non appena il pannello solare viene esposto alla luce o ai raggi solari, i terminali presenti all'interno della scatola di derivazione si alimenteranno. Per evitare cortocircuito duringe il montaggio e il collegamento dei pannelli solari stessi è possibile allontanarli alla luce o coprirli, affinché non generino elettricità durante le fasi di montaggio. Rimuovi la copertura, quando le connessioni sono state complete.

Istruzioni generali per il montaggio:

1. Monta sempre il pannello su una superficie dritta e piania. Non piegare, né ruotare il pannello.
2. Non tentare mai di smontare il pannello solare.
3. Se possibile, evita di forarne o di saldarne il telaio.
4. Nonutilizzare strumenti metallici appuntiti o altri oggetti che possano graffiare la superficie del pannello.
5. Installa il pannello in orizzontale o in verticale con la scatola di derivazione rivolta verso l'alto.
6. Scegli una posizione per il pannello meno in ombra possibile. Tieni presente che, se il pannello solare è in una zona d'ombra, la potenza che sare in grado di erogare sare minore.
7. Monta il pannello in modo che l'aria circoli liberamente intorno aippo.
8. I cavi in dotazione sono più collegati all'interno della scatola di derivazione. Non scollegare o scambiare i terminali positivo e negativo.
9. Collega sempre la batteria al regolatore di carica, prima di installare il modulo solare.
10. Controlla regolarmente il sistema per verificare che funzioni normalmente.

Scelta della posizione:

1. Scegli la posizione per installare il pannello solare nel punto desiderato.
2. Segna la posizione, e verifica che vi sia spazio sufficiente tutti'intorno al pannello.
3. Pianifica la posa del cablaggio, prima di procedere con l'installazione.

Montaggio:

1. Una volta verificata la posizione di montaggio, occorre fissare i pannelli nella posizione desideratatramite le staffe utilizzando un prodotto sigillante o la colla di montaggio che riterrai più adatti. Segui le istruzioni riportate sulla confezione del prodotto che avrai scelto.

2. Nota: verifica che la superficie su cui sono posizionate le staffe sua pulita e asciutta, e non vi grasso o polvere. Si consiglia di sgrossare la superficie, prima di togliere con cura il grasso. Applica il prodotto sigillante o la colla in un ambiente pulito e asciutto.

3. Accertati che il prodotto sigillante formi una buona tenuta sulla superficie di montaggio applicandone una striscia uniforme e continua sul fondo delle staffe di montaggio. Il volume del signilante o della colla deve superare il fondo delle staffe.
4. Premi in modo uniforme e con cautela il pannello per installarlo nella posizione selezionata.
5. Rimuovi il signillante o la colla in effesso.
6. Lascia asciugare bene il prodotto sigillante o la colla. A tale fine, segui le istruzioni riportate sulla confezione del prodotto scelto.
7. Nota: Per evitare di commettere errors è preferibile ricontrallare le dimensioni del pannello con le staffe di montaggio e la posizione scelta. Una volta applicato, il signillante o l'adesivo è, infatti, molto dificile da rimuovere.

Instradamento dei cavi:

1. Prima di installare la penetrazione nel fatto, è necessario individuire la posizione più adatta per far passare i cavi di alimentazioneattraverso il fatto. Prima di bucare, verifica che non vi siano altri cavi, tubi, ecc.nel punto in cui intendi forare.
2. Una volta che sei sicuro in merito al punto di ingresso, pratica fori della giusta dimensione.
3. Controlla che i cavi passinoattraverso i fori all'interno della penetrazione del fatto, e fai in modo cheattraversino i fori praticati nel fatto nella posizione desiderata.
4. Nota: Verifica che la superficie su cui è posizionata la penetrazione del fatto si pulita e asciutta, e non vi siano né grasso né polvere. Si consiglia di sgrossare la superficie, prima di togliere con cura il grasso.
5. Applica una striscia uniforme e continua di un prodotto sigillante o della colla sul lato inferiore della penetrazione del cavo, e fissa alla superficie di montaggio verificando che i fori siano completeness coperti.
6. Dopo che il sigillante o la colla si sono induriti, è possibileanche applicare ulteriore prodotto sigillante per garantire una tenuta stamina intorno alla penetrazione del cavo.

Note: Un pannello solare deve essere collegato a un systema di batterie tramite un regolatore di carica. Per effettuare l'installazione in maniera corretta segui le istruzioni fornite insieme al prodotto.

Se si utilizzato più pannelli, essi possono essere collegati in seriese oppure in parallelo.

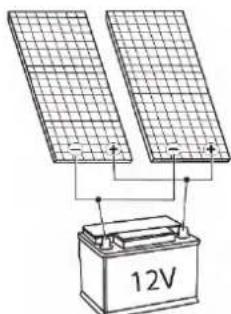

In parallelo:

Per collegare 2 pannelli solari in unsystema a 12V mettili in parallelo collegando il più al più, e il meno al meno.

In series:

Per collegare 2 pannelli solari in un sistema a 24V mettili in serie collegando il più di un pannello al meno del pannello successivo.

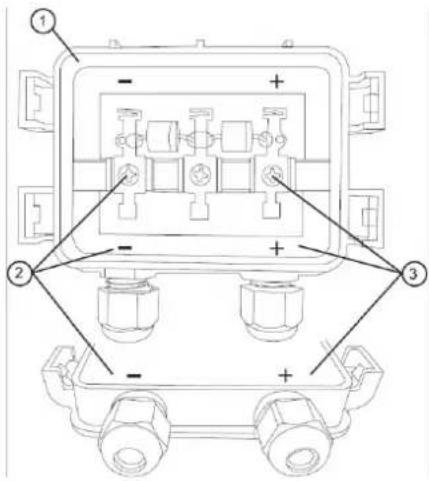

Visualizzazione delle connessioni più e meno:

Aprila scatola di derivazione allentando gradualmente le linguette con un cacciavite.

1. Scatola di derivazione
2. Polo negativo e collegamento
3. Polo positivo e collegamento

Note: i cavi in dotazione sono gli stati collegati nella scatola di connessione. Non scollegarlo e non scambiare i collegamenti positivo e negativo.

Manutenzione

1. Normallye, piogge e vento normali sono sufficienti per mantenere pulito il vetro del modulo solare. Se necessario, è possibile pulirlo con un panno morbido, una soluzione con il 50% di detergente delicato, e il resto d'acqua.
2. Nota: Non danneggiare la pellicola protettiva che si trovava sul retro dei pannelli solari.

Riciclo

Questo prodotto è contrassegnato dal symbolo per la cernita selettiva per i rifiuti di apparecchiature elettriche ed elettroniche. Ciò significata che questo prodotto deve essere maneggiato in conformità alla Direttiva europea (2012/19/EU) al fine di essere riciclato o smontato per ridurre al minimo l'impatto sull'ambiente. Per ulteri informazioni, rivolgersi alle autorità locali o regionali. I prodotti elettronici non inclusi nel processo di cernita selettiva sono potenzialmente pericolosi per l'ambiente e la salute umana a causa della presenza di sostanze pericolose.

Dichiarazione di conformità

Con la presente EURO ACCESSOIRES dichiarare che il dispositivo MSBC-110/-130/-150/-170/-190/-220/-250/-300 applica tutti i requisiti di base e altri regolamenti pertinenti elencati nella Direttiva europea per la compatibilità elettromagnetica (2014/30/EU) e nella Direttiva sulla bassa tensione (2014/35/EU). Se si necessita di una dichiarazione di conformità completa, è possible contattare l'indirizzo indicato sul retro del presente manuale.

DANISH

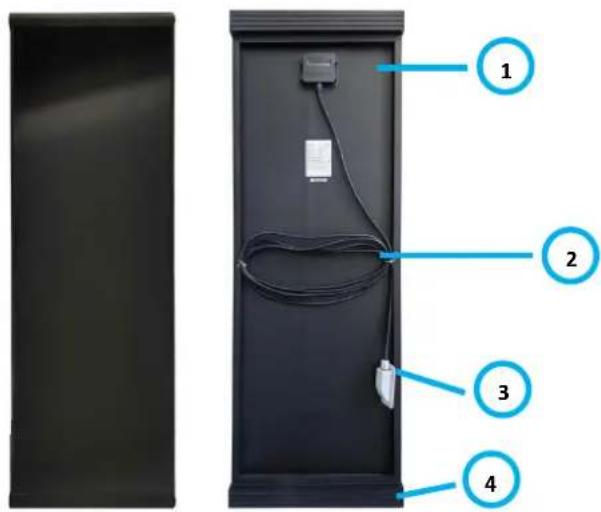

1. Forbindelsesboks
2. Kabler
3. Taggennemf.org
4. Monteringsbeslag

	MSBC-110	MSBC-130	MSBC-150	MSBC-170	MSBC-190	MSBC-220	MSBC-250	MSBC-300
Maksimal effekt (Pmax)	110W	130W	150W	170W	190W	220W	250W	300W
Spaending ved Pmax (Vmpp)	19.14V	24.36V	26.10V	20.88V	17.40V	20.88V	23.56V	22.94V
Strøm ved Pmax (Impp)	5.23A	5.34A	5.75A	8.15A	10.92A	10.54A	10.62A	13.08A
Åben kredsløbsspaending (Voc)	21.78V	27.72V	29.70V	23.76V	20.10V	23.40V	27.36V	26.64V
Kortslutningsstrøm (Isc)	5.54A	5.66A	6.10A	8.64A	11.58A	11.17A	11.26A	13.87A

Generelle instruktioner
