MSBC-150 - Solpanel Mestic - Gratis brugsanvisning og manual

Mærke	Mestic
Model	MSBC-150
Produkttype	Monokrystallinsk fotovoltaisk solpanel
Maksimal effekt (Pmax)	150 W
Spænding ved maksimal effekt (Vmpp)	26,10 V
Strøm ved maksimal effekt (Impp)	5,75 A
Åben kredsløbsspænding (Voc)	29,70 V
Kortslutningsstrøm (Isc)	6,10 A
Mål (ca.)	Ikke angivet i manualen
Vægt (ca.)	Cirka 10-12 kg
Strømforsyning	Solenergi (sollys)
Hovedfunktioner	Omdannelse af solenergi til elektricitet, opladning af batterier via regulator
Vedligeholdelse og rengøring	Rengør glasset med en blød klud og et mildt rengøringsmiddel fortyndet i 50% vand
Sikkerhed	Undgå at bøje eller vride panelet, undgå skygger, tilslut altid batteriet før panelet
Reservedele og reparationsmuligheder	Ikke specificeret (må ikke adskilles)
Generelle oplysninger	Brugsanvisning tilgængelig på flere sprog. Overholder EU-direktiverne (2014/30/EU, 2014/35/EU).

Ofte stillede spørgsmål - MSBC-150 Mestic

Hvordan installerer jeg solpanelet MSBC-150?

Vælg et sted med lidt skygge, helst orienteret mod syd. Monter panelet på en plan og lige overflade, vandret eller lodret med samleboksen øverst. Sørg for fri luftcirkulation omkring panelet. Fastgør det ved hjælp af de medfølgende beslag med en passende fugemasse eller lim.

Kan jeg tilslutte flere MSBC-150 paneler sammen?

Ja, du kan tilslutte panelerne i serie (til et 24V system ved at forbinde plus til minus) eller parallelt (til et 12V system ved at forbinde plus til plus og minus til minus).

Hvad gør jeg, hvis panelet ikke producerer elektricitet?

Kontroller, at panelet ikke er i skygge eller blokeret. Tjek forbindelserne i samleboksen. Sørg for, at laderegulatoren og batteriet er korrekt tilsluttet (batteriet skal tilsluttes før panelet).

Kan jeg bruge panelet uden en laderegulator?

Nej, en laderegulator er obligatorisk for at undgå overopladning af batteriet. Panelet skal tilsluttes batteriet via en passende laderegulator.

Hvordan vedligeholder jeg solpanelet?

Regn og vind renser normalt overfladen. Hvis nødvendigt, rengør glasset med en blød klud dyppet i et mildt rengøringsmiddel fortyndet med 50% vand. Undgå at ridse overfladen og beskadige bagfilmen.

Kan jeg montere panelet på et tag?

Ja, brug den medfølgende taggennemføring. Bor huller, undgå eksisterende kabler eller rør. Påfør tætningsmasse omkring kabelgennemføringen for at sikre tæthed.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Undgå at bøje eller vride panelet. Adskil aldrig samleboksen eller kablerne. Undgå at bore eller svejse i rammen. Dæk panelet under installation for at undgå kortslutninger.

Hvad er levetiden for MSBC-150 panelet?

Monokrystallinske solpaneler har generelt en levetid på 25 til 30 år med et let fald i effektivitet over tid. MSBC-150 er designet til holdbar brug.

Hvad gør jeg ved problemer med samleboksen?

Afbryd ikke de forkablede kabler og byt ikke om på terminalerne. Kontakt kundeservice, hvis der opstår et problem. Forsøg ikke at reparere selv.

Hvordan ved jeg, om panelet fungerer korrekt?

Kontroller jævnligt spænding og strøm med et multimeter ved samleboksens terminaler (under solbestråling). Sammenlign med de nominelle værdier: Vmpp ~26,1V, Impp ~5,75A. Et betydeligt fald kan indikere et problem.

BRUGSANVISNING MSBC-150 Mestic

Laes betjeningsvejledningen omhyggeligt, fdr du bruger apparatet.

Bemerk: Ss nart solpanelet udsættes for lys ell sorlys, fár klemmerne i samledasen strøm. For at undgå kortslutninger ved montering og tilslutning af solpanelerne, kan du vende panelerne vaek fra lyset ell derkke dem til, sa de ikke producerer strøm under monteringsprocesen. Fjern daekslet, nr tilslutningen er fuldførft.

Generel samlevejledning:

1. Monter altid panelet på en lige og plan overflade. Panelet på ikke bojes eller vrides.
2. Forsg aldrig at skille panelet ad.
3. Undgã sã vidth muligt at bore aller suejse i rammen.
4. Brug/DD skarpt metalvarktj/er andre genstande, der kan ridse panelets overflade.
5. Monter panelet vandret aller lodret med samledasen overst.
6. Vaelg et sted til panelet med sa lidt skygge som muligt. Husk, at hvis solpanelet er i skygge, vil strmudbyttet falde.
7. Monter panelet, sa luften kan cirkulere frit omkring det.
8. De medfolgende kabler er allerede tilsluttet for i samleda Du ma ikke frakoble den ell er bytte om pa plus- og minuspolerne.
9. Tilslut altid batteriet til laderegulatoren, for du tilslutter solcellemodulet.
10. Tjek systemet regelmaessigt for at sikre, at det fungerer normalt.

Bestemmelse af placering:

1. Bestem, hvor solpanelet skal monteres, ved at placere det pa det onskede sted.
2. Marker denne placering, og kontroller, at der er plads nok omkring panelet.
3. Planlag, hvordan ledningerne skal aegges, for du gärigang med monteringen.

Montering:

1. Nár du har kontrolleret dit monteringssted, fastgör du panelerne til det ønskede sted med beslagene ved hjælp af passende monteringsforsegling eller lim. Følg instruktionerne på emballagen til det pagældende produit.

2. Bemark: Sorg for, at overfladen, som beslagene placeres pa, er ren, fri for fedt og stov og tcr. Vi anbefaler, at du forst forbereder overfladen, for du affedter den grundigt. Fugemasse ell rim i et rent, tort miljo.

3. Sorg for, at klæbemidlet davon en god forsegling på monteringsoverfladen ved at pafre en jævn, kontinuereg strimmel i rillerne i bunden af monteringsbeslagene. Fugemassens ell rimens volumen skal vare støre end rillerne.

4. Tryk panelet jævnt og forsigtigt ned på det valgte sted.
5. Fjern overskydende fugemasse aller lim.
6. Lad fugemassen aller limen tøre grundigt. Følg anvisningerne på emballagen til det pagældende produkt for at gøre dette.
7. Bemerk: Dobbeltjek panelets mal med monteringsbeslagene og den valgte placering for at undgå fejl. Forseglingen eller klæbemidlet er meget svart at fjerne, nar det对不起 er pafør.

Kabelfremf.orging:

1. För du kan installere taggennemföringen, skal du finde det bedst egnede sted til dine strömkabler, der skal fores gennem taget. För du borer, skal du igen kontrollere, at der ici er andre kabler, rør osv. pa det sted, du vil bore.
2. Nár du er sikker pá, hvor indgangen er, skal du bore huller i den rigtige störrelse.
3. Kontroller, at kablerne er fort gennem kabelhullerne i taggennemf.orgen og for kablerne gennem de borede huller i taget til den onskede placering.
4. Bemark: sorg for, at overfladen, som taggennemforgen placeres pa, er ren, fri for fedt og stov og tcr. Vi anbefaler, at du forst forbereder overfladen, for du affedter den grundigt.
5. Pafor en jævn, sammenhaengende strimmel fugemasse aller lim på undersiden af kabelgennemf.orgen til monteringsoverfladen, sá de borede huller er helt dækket.
6. Nár tætningsmassen eller limen er hærdet, kan du øgså paføre en tætningsmasse for at sikre en vandtæt forsegling omkring kabelgennemføringen.

Bemerk: Et solpanel skal forbinds til et batterisystem via en laderegulator. For korrekt installation skal du folge de instruktioner, der folger med produit.

Sádan tilsluttes 2 solpaneler i et 24 V-system skal panelerne forbinds i série. ved at forbinde plus på et panel med minus på det næste panel.

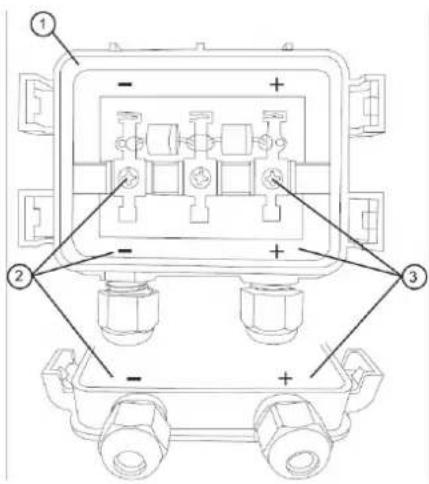

Abn samledasen ved forsigtigt at 0sne tapperne med en skruetraekker.

Bemerk venligst: De medfolgende kabler er allerede tilsluttet for dig i tilslutningsboksen. Afbryd ikke donne og skift ikke plus- og minusforbindelsenerne.

Vedligeholdse

1. Normalt er normal nedbor og vind nok til at holde modulglasset rent. Hvis det er ndvendigt, kan du rengore glasset med en blod klud med et mildt rengoringsmiddel og 50% vand.
2. Bemærk: Beskyttesesfilmen pa bagsiden af solpanelerne ma ikke beskadiges.

Genbrug

Dette produit bærer det selektive sorteringssymbol for bortskaffelse af elektrisk og elektronisk udstyr. Det betyder, at dette produit skal handteres i henhold til EU-directiv (2012/19/EU) for at blive genbrugt ell deremonteret for at minimere dets pavirkning af miljøet. For yderligere information kan du kontakte dine lokale eller regionale myndigheder. Elektroniskeprodukter, der ikke indgår i den selektive sorteringsproces, er potentielt farlige for miljøet og helbredet på grund af tilstedeveerelsen af farlige stoffer.

Overensstemmelseserklaering

Herved erklærer EURO ACCESSOIREs, at eheden MSBC-110/-130/-150/-170/-190/-220/-250/-300, folver alle grundlaeggende krav og andre relevante forskrifter, der er anført i det europæiske direktiv for elektramagnetisk kompatilitet (2014/30/EU) og lavspændingsdirektivet (2014/35/EU). Hvis du har brug for en

fuldstændig overensstemmelseserklaering, kan du kontakte adressen angivet på bagsiden af deutsche vejledning.

SVENSKA

Merk: Et solcellepanel skal kobles til et batterisystem via en laderegulator. For korrekt installationsjon, følg instruksjonene som folger med produitet.

For à koble til 2 solcellepaneler i et 12 V-system, kobler du panelene parallelt ved à koble pluss til pluss og minus til minus.

Serie:

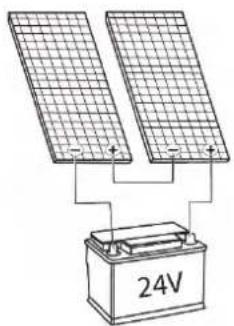

For á koble til 2 solcellepaneler i et 24 V-system, koble panelene i série ved á koble pluss til ett panel til minus på;neste panel.

Pluss og minus tilkoblingsvisning:

Merk: De medfolgende kablene er allerede tilkoblet for deg i koblingsboksen. Ikke koble fra donne og/DDK beyt om pluss- og minusforbindelsene.

Vedlikehold

1. Normalt er normalt nedbor og vind nok til a holde modulglasset rent. Om ndvendig kan du rengjore glasset med en myk klut med mildt vaskemiddel og 50% vann.
2. Merk: Ikke skade beskyttelsefasfilmen på baksiden av solcellepanelene.

Resirkulering

Dette Produktet har kildesorteringssymbolet for elektrisk og elektronisk avfall. Det betyr at dette produit på handfteri hemhold til europeisk direktiv (2012/19/EU) for Å blis resirkulert aller demontert, for Å minimere miljopavirkningen. For mer informasjon, vennligst Kontakt dine lokale aller regionale myndigheter. Elektroniskeprodukter som ikke er inkludert i kildesorteringsprossessen, er potensiert farlige for miljøet og menseskelig helse på grunn av tilstedevarelse av farlige stoffer.

Samsvarserklaring

EURO ACCESSORIES erklærer herved at enheten MSBC-110/-130/-150/-170/-190/-220/-250/-300, oppfyller alle grunnleggende krav og andre relevante forskrifter som er oppført i det europeiske direktivet for elektromagnetisk kompatibilitet (2014/30/EU) og lavstrømsdirektiv (2014/35/EU). Hvis du trenger en fullstendig samsvarserklæring, kan du ta Kontakt med adressen som står på baksiden av dette handboken.

mestic

Importer:

EURO ACCESSORIES
