Marca	Mestic
Modelo	MSBC-150
Tipo de producto	Panel solar fotovoltaico monocristalino
Potencia máxima (Pmax)	150 W
Tensión de máxima potencia (Vmpp)	26,10 V
Corriente de máxima potencia (Impp)	5,75 A
Tensión de circuito abierto (Voc)	29,70 V
Corriente de cortocircuito (Isc)	6,10 A
Dimensiones (aprox.)	No proporcionadas en el manual
Peso (aprox.)	Aproximadamente 10-12 kg
Alimentación	Energía solar (luz solar)
Funciones principales	Conversión de energía solar en electricidad, carga de baterías a través de regulador
Mantenimiento y limpieza	Limpiar el vidrio con un paño suave y un detergente suave diluido en 50% de agua
Seguridad	No doblar ni torcer el panel, evitar sombras, siempre conectar la batería antes que el panel
Piezas de repuesto y reparabilidad	No especificado (no desmontar el panel)
Información general	Manual de instrucciones disponible en varios idiomas. Conforme a las directivas europeas (2014/30/UE, 2014/35/UE).

Preguntas frecuentes - MSBC-150 Mestic

¿Cómo instalar el panel solar MSBC-150?

Elija un lugar con poca sombra, preferiblemente orientado al sur. Monte el panel sobre una superficie plana y recta, horizontal o verticalmente con la caja de conexiones en la parte superior. Asegure una libre circulación de aire alrededor del panel. Fíjelo con los soportes provistos usando masilla o pegamento adecuado.

¿Puedo conectar varios paneles MSBC-150 juntos?

Sí, puede conectar los paneles en serie (para un sistema de 24 V conectando el positivo al negativo) o en paralelo (para un sistema de 12 V conectando positivo con positivo y negativo con negativo).

¿Qué hacer si el panel no produce electricidad?

Verifique que el panel no esté a la sombra ni obstruido. Controle las conexiones de la caja de conexiones. Asegúrese de que el regulador de carga y la batería estén conectados correctamente (la batería debe conectarse antes que el panel).

¿Puedo usar el panel sin regulador de carga?

No, un regulador de carga es obligatorio para evitar la sobrecarga de la batería. El panel debe conectarse a la batería a través de un regulador de carga adecuado.

¿Cómo mantener el panel solar?

La lluvia y el viento generalmente limpian la superficie. Si es necesario, limpie el vidrio con un paño suave humedecido con un detergente suave diluido al 50% en agua. No raye la superficie ni dañe la lámina trasera.

¿Puedo montar el panel en un techo?

Sí, use el paso de techo provisto. Perfore agujeros evitando cables o tuberías existentes. Aplique masilla selladora alrededor del paso del cable para garantizar la estanqueidad.

¿Cuáles son las precauciones de seguridad a seguir?

No doble ni tuerza el panel. Nunca desmonte la caja de conexiones ni los cables. Evite perforar o soldar el marco. Cubra el panel durante la instalación para evitar cortocircuitos.

¿Cuál es la vida útil del panel MSBC-150?

Los paneles solares monocristalinos suelen tener una vida útil de 25 a 30 años, con una ligera disminución del rendimiento con el tiempo. El MSBC-150 está diseñado para un uso duradero.

¿Qué hacer en caso de problema con la caja de conexiones?

No desconecte los cables precableados ni invierta los terminales. Si surge un problema, contacte al servicio postventa. No intente repararlo usted mismo.

¿Cómo saber si el panel funciona correctamente?

Verifique periódicamente la tensión y la corriente con un multímetro en los terminales de la caja de conexiones (bajo exposición solar). Compare con los valores nominales: Vmpp ~26,1 V, Impp ~5,75 A. Una disminución significativa puede indicar un problema.

MANUAL DE USUARIO MSBC-150 Mestic

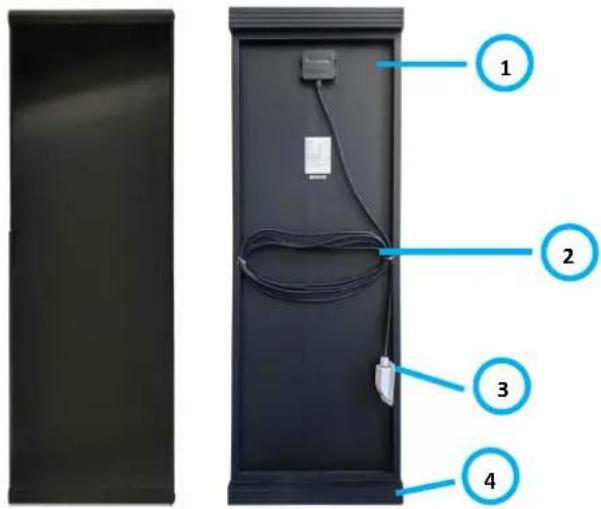

1. Caja de conexiones
2. Cables
3. Conducto para el tejado
4. Soporte de montaje

	MSBC-110	MSBC-130	MSBC-150	MSBC-170	MSBC-190	MSBC-220	MSBC-250	MSBC-300
Potencia maxima (Pmax)	110W	130W	150W	170W	190W	220W	250W	300W
Tensión en Pmax (Vmpp)	19.14V	24.36V	26.10V	20.88V	17.40V	20.88V	23.56V	22.94V
Corriente en Pmax (lmpp)	5.23A	5.34A	5.75A	8.15A	10.92A	10.54A	10.62A	13.08A
Tensión de circuito abierto (Voc)	21.78V	27.72V	29.70V	23.76V	20.10V	23.40V	27.36V	26.64V
Corriente de cortocircuito (Isc)	5.54A	5.66A	6.10A	8.64A	11.58A	11.17A	11.26A	13.87A

Instrucciones generales

Antes de utiliser este aparato, lee atentamente el manual de instructaciones.

Guarda el manual para su uso posterior.

Montaje

Note: En cuando el panel solar se expone a la luz o al sol, los bornes de la caja de conexiones se activan. Para evaporar cortocircuitos a la hora de montar y conectar paneles solares, pueda retirar los paneles de la luz o cubrirlos para que no produzcan electricidad durante el proceso de montaje. Retira la cubierta cuando hayas finalizzato la conexión.

Instrucciones generales de montaje:

1. Monta sempre el panel sobre una superficie recta y plana. No doibles ni retuerzas el panel.
2. No intentes nunca desmontar el panel.
3. Evita en lo possible taladrar o soldar en el bastidor.
4. No utilities herrimcntas metacias afiladas u otros objetos que puedan rayar la superficie del panel.
5. Instala el panel horizontal o verticalmente con la caja de conexiones en la parte superior.
6. Elige una ubicacion para el panel con la menor sombra posible. Ten en cuenta que si el panel solar está a la sombra, la potencia de salute disminuira.
7. Monta el panel de modo que el aire pueda circular libremente a su alrededor.
8. Los cables suministrados ya está conectados en la caja de conexiones. No los desconnectes ni intercambies los terminales positivo y negativo.
9. Conecta sempre la bateria al regulator de energia antes de connectar el módulo solar.
10. Comprueba el Sistema con regularidad para asegurar de que funciona con normalidad.

Determine laubicacion:

1. Determinina la ubicacion para instalar el panel solar, colocandolo en el lugar deseado.
2. Marca esta ubicacion y comprueba que hay espacio sufiente alrededor del panel.
3. Planifica el tendido del cableado antes de proceder a la instalacion.

Montaje:

1. Una vez comprobada la ubicacion de montaje, fija los paneles en el lugar deseado con los soportes, utilizingo el sellador o pegamento de montaje adecuado. Sigue las instrucciones del envase del producto correspondiente.

2. Nota: asegurate de que la superficie sobre la que se colocan los soportes está limpia, sin grasa y polvo, y seca. Recomendamos que desbastes primero la superficie antes de desengrasarla a fondo. Aplica sellador o pegamento en un entorno limpio y seco.

3. Asegúrate de que el adhesivo forma un buena sello en la superficie de montaje aplicando una tira uniforme y continua en las crestas de la parte inferior de los soportes de montaje. El volumen del sellador o de la cola de ser mayor que el de las crestas.
4. Presiona uniformamente y con cuidado el panel hacía abajo en el lugar seleccionado.
5. Retira el excesso de sellador o pegamento.
6. Deja que el sellador o el pegamento se sequen bien. Paraarlo, sigue las instrucciones del envase del producto correspondiente.
7. Nota: Es preferible volver a comprar las dimensiones del panel con los soportes de montaje y la ubicacion elegida para evaporar errors. El sellador o adhesivo es muy dificil de retiring una vez aplicado.

Paso de cables:

1. Antes de instalar la penetracion en el tejado, busca la ubicacion mas adecuada para que los cables electricos atraviesen en tejado. Antes de taladrar, comprueba de nuevo que no haythers cables, tuberias, etc. en el lugar donde deseas taladrar.
2. Una vez que estés seguro dequel es tu punto de entrada, perfora agujeros del tiempo adecuado.
3. Comprueba que los cables pasan a travers de los orificios para cables en el conductor para el tejado y casa los cables a工程技术 de los orificios perforados en el tejado hasta laubicacion deseada.
4. Nota: aseguarde de que la superficie sobre la que colocas el conductor para el tejado está limpia, sin grasa y polvo, y seca. Recomendamos que desbastes之初 la superficie ante de desengrasarla a fondo.
5. Aplica una tira uniforme y continua de sellador o pegamento en la parte inferior del conducto del cable y fijalo a la superficie de montaje, asegurandote de que los orificios perforados queden completeness cubiertos.
6. Una vez seco el sellador o el pegamento, también pueda aplicar un sellador para garantizar un ciere hermético alrededor del conductor para el tejado del cable.

Note: Debes conectar un panel solar a un sistemas de baterias mediante un regulator de carga. Para una correcta instalacion, sigue las instrucciones suministradas con el producto.

Conexión en series y en paralelo

Si realizas mas de un panel, pueda conectarlos en series o en paralelo.

En paralelo:

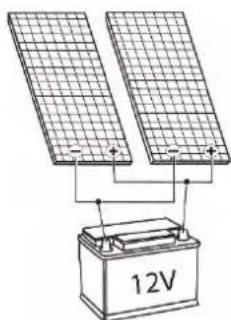

Para conectar 2 paneles solares en un sistema de 12V , conecta los paneles en paralelo conectando el positivo al positivo y el negativo al negativo.

En série:

Para conectar 2 paneles solares en un sistemas de 24V , conecta los paneles en series conectando elpositivo de un panel al negativo delsiguiente.

Vista de las conexiones en los polos positivos y negativos:

Abre la caja de conexiones aflojando suavamente las lenguetas con un destornillador.

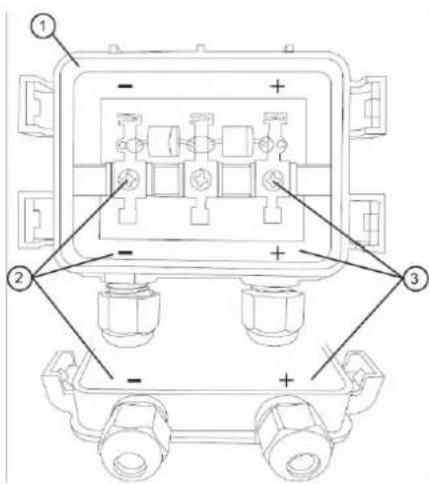

1. Caja de conexiones
2. Polo negativo y conexión
3. Polo positivo y connexion

Tenga en cuenta: Los cables suministrados ya está conectados en la caja de conexiones. No lo desconecte ni intercambie las conexiones más y menos.

Mantenimiento

1. Normallye, la lluvia normal y el viento bastan para Maintener limpio el cristal del modulo. Si es necessario, puedes limpiar el cristal con un paño suave con un detergente suave y un 50% de agua.
2. Nota: No dañes la película protectora de la parte posterior de los paneles solares.

Reciclaje

Este produit leva el símbolo de clasificacion selectiva para residuos de equipos electricos y electrónicos. Esto significa que este producto debe manipularse de acuerdo con la Directiva europea (2012/19/EU) para su reciclaje y desmontaje, minimizando asi su impacto en el medio ambiente. Para Obtener mas informacion,pongase en contacto con las autoridades locales o regionales. Los productos electronicos no incluidos en el proceso de clasificacion selectiva son potencialmente peligrosos para el medio ambiente y la salute humana debido a la presencia de sustancias peligrosas.

Declaración de conformidad

Por la presente, EURO ACCESSOIRES declara que el dispositivo MSBC-110/-130/-150/-170/-190/-220/-250/-300 cumple todos los requisitos basics y otheras regulaciones relevantes enumerated en la directiva europea de compatibilidad electromagnética (2014/30/EU) y la directiva de bajo tension (2014/35/EU). Si necesita una declaracion de conformidad completa, peutecomunicarse con la direccion que figura en la parte posterior de este manual.
