MSBC-150 - Solcellepanel Mestic - Gratis bruksanvisning og manual

Merke	Mestic
Modell	MSBC-150
Produkttype	Monokrystallinsk fotovoltaisk solcellepanel
Maksimal effekt (Pmax)	150 W
Spenning ved maksimal effekt (Vmpp)	26,10 V
Strøm ved maksimal effekt (Impp)	5,75 A
Åpen kretsspenning (Voc)	29,70 V
Kortslutningsstrøm (Isc)	6,10 A
Mål (ca.)	Ikke oppgitt i bruksanvisningen
Vekt (ca.)	Omtrent 10-12 kg
Strømforsyning	Solenergi (sollys)
Hovedfunksjoner	Konvertering av solenergi til elektrisitet, lading av batterier via regulator
Vedlikehold og rengjøring	Rengjør glasset med en myk klut og et mildt vaskemiddel fortynnet med 50% vann
Sikkerhet	Ikke bøy eller vri panelet, unngå skygger, koble alltid batteriet til før panelet
Reservedeler og reparerbarhet	Ikke spesifisert (ikke demonter panelet)
Generell informasjon	Bruksanvisning tilgjengelig på flere språk. I samsvar med europeiske direktiver (2014/30/EU, 2014/35/EU).

Ofte stilte spørsmål - MSBC-150 Mestic

Hvordan installere solcellepanelet MSBC-150?

Velg et sted med lite skygge, fortrinnsvis orientert mot sør. Monter panelet på en flat og rett overflate, horisontalt eller vertikalt med koblingsboksen øverst. Sørg for fri luftsirkulasjon rundt panelet. Fest det ved hjelp av de medfølgende brakettene med egnet fugemasse eller lim.

Kan jeg koble flere MSBC-150 paneler sammen?

Ja, du kan koble panelene i serie (for et 24V-system ved å koble positiv til negativ) eller parallelt (for et 12V-system ved å koble positiv til positiv og negativ til negativ).

Hva gjør jeg hvis panelet ikke produserer strøm?

Kontroller at panelet ikke er i skyggen eller blokkert. Sjekk koblingene i koblingsboksen. Forsikre deg om at lade regulatoren og batteriet er riktig tilkoblet (batteriet må kobles til før panelet).

Kan jeg bruke panelet uten lade regulator?

Nei, en lade regulator er obligatorisk for å unngå overlading av batteriet. Panelet må kobles til batteriet via en passende lade regulator.

Hvordan vedlikeholde solcellepanelet?

Regn og vind renser vanligvis overflaten. Om nødvendig, rengjør glasset med en myk klut fuktet med et mildt vaskemiddel fortynnet med 50% vann. Ikke rip opp overflaten og ikke skade bakfilmen.

Kan jeg montere panelet på et tak?

Ja, bruk det medfølgende takgjennomføringen. Bor hull unngå eksisterende kabler eller rør. Påfør fugemasse rundt kabelgjennomføringen for å sikre tetthet.

Hvilke sikkerhetsforholdsregler må følges?

Ikke bøy eller vri panelet. Demonter aldri koblingsboksen eller kablene. Unngå å bore eller sveise i rammen. Dekk til panelet under installasjon for å unngå kortslutning.

Hva er levetiden til MSBC-150 panelet?

Monokrystallinske solcellepaneler har vanligvis en levetid på 25 til 30 år, med en svak nedgang i ytelse over tid. MSBC-150 er designet for langvarig bruk.

Hva gjør jeg ved problemer med koblingsboksen?

Ikke koble fra forhåndskoblede kabler og ikke bytt om på terminalene. Hvis et problem oppstår, kontakt kundeservice. Ikke prøv å reparere selv.

Hvordan vite om panelet fungerer riktig?

Kontroller regelmessig spenning og strøm med et multimeter på terminalene i koblingsboksen (under sollys). Sammenligne med nominelle verdier: Vmpp ~26,1 V, Impp ~5,75 A. Betydelig fall kan indikere et problem.

BRUKSANVISNING MSBC-150 Mestic

Opbevar manualen til senere brug.

Samling

Serie- og parallelforbindelse

Hvis der bruges mere end et panel, kan de forbindes enten i série aller parallelt.

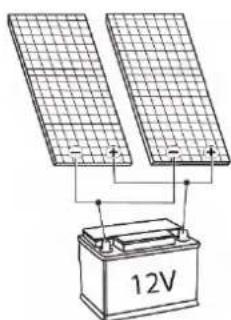

Parallelt:

Sādan tilsluttes 2 solpaneler i et 12 V-system skal panelerne forbindes parallelt ved at forbinde plus til plus og minus til minus.

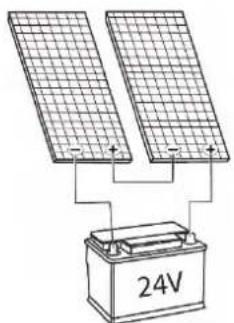

Serie:

Visning af plus- og minusforbindelser:

1. Forbindelsesboks
2. Negativ polaritet og tilslutning
3. Positiv polaritet og tilstnuting

Spara bruksanvisningen for framtida bruk.

Montering

Generelle instruksjoner

Les bruksanvisingen noye for du bruker dette apparatet.

Ta vare pa bruksanvisingen for fremtidig bruk.

Montering

Merk: Så snart solcellepanelet utsettes for lys eller sollys, aktiveres terminalene i koblingsboksen. For a unngå kortslutning ved montering og tilkopling av solcellepanelene, kan du snu panelene vekk fra lyset erler dekke til sik at de ikke produserer strøm under monteringsprossessen. Fjern dekkelet nar tilkoblingen er fullført.

Generelle monteringsanvisninger:

1. Monter alltid panelet på en rett, flat overflate. Ikke boy eller vri panelet.
2. Prov aldri a demontere panelet.
3. Unngå boring eller sveising i rammen der det er mulig.
4. Ikke bruk skarpe metallverktøy aller andre gjenstander som kan skrape opp overflaten på panelet.
5. Monter panelet horisontalt aller vertikalt med koblingsboksen overst.
6. Velg en plassering for panelet med sà lite skygge som mulig. Husk at hvis solcellepanelet er skyggelagt, vil effekten reduseres.
7. Monter panelet sik at luft kan sirkulere fritt rundt det.
8. De medfolgende kablene er allerede tilkoblet for deg i koblingsboksen. Ikke koble fra den ell er bytt ut pluss- og minusterimalene.
9. Koble alltid batteriet til laderegulatoren for du kobler til solcellemodulen.
10. Kontroller systemet regelmessig for a sikre at det fungerer normalt.

Bestemme plassering:

1. Bestem plasseringen for installationsjon av solcellepanelet ved a plassere det pa onsket sted.
2. Merk davon plasseringen og kontroller at det er nok plass rundt panelet.
3. Planlegg leggingen av ledningene f\r~ du fortsetter med installasjonen.

Montering:

1. När du har sjekket monteringsstedet ditt, fester du panelene til onsket plassering med brakettene, ved hjelp av passende monteringsforsegling ellim. FgIn instruksjonene pa emballasjen til det respektive produktet.

2. Merk: sorg for at overflaten som brakettene plasseres pa er ren, fri for fett og stov og torr. Vi anbefaler a grove opp overflaten fsigma du avfeter den grundig. Fugemasse ell er lim i et rent, tort miljo.

3. Pass p at limet danner en god forsegling p monteringsflaten ved a legge en jev, sammenhengende stripe i rillene i bunnen ay monteringsbrakettene. Volumet ay tetningsmassen ell rimet skal vare stree enn ryggene.
4. Press panelet jevnt og forsiktig ned på det valgte stedet.
5. Fiern overflodig fugemasse aller lim.
6. La tetningsmassen aller limet torke grundig. Folg instruksjonene pa emballasjen til det respektiveproduktet for dette.
7. Merk: Dobbeltsjekk helst dimensjonene pa panelet med monteringsbrakettene og valgt plassering for a unnga feil. Tetningsmassen ell mer limet er svært vanskelig á fierne nár det Först er pafør.

Foring av kabler:

1. Før du kan installere takgjennomf.orgen, finn det mest passende stedet for strømkablene dine for a gå gjennom taket. Før du borer, siekk igien at det ikke er andre kabler, rør osy, pa stedet du ønsker Å bore.
2. När du er sikker på hya inngangspunktet ditt er, bor du hull i riktig störrelse.
3. Kontroller at kablene gär gjennom kabelhullene i takgjennomf.orgen og for kablene gjennom hull boret i taket til onsket plassering.
4. Merk: sorg for at overflaten som takgjennomf.orgen plasseres pa er ren, fri for fett og stov og trr. Vi anbefaler grove opp overflaten forst for du avfeter den grundig.
5. Pafor en jevn, sammenhengende stripe med tetningsmasse ellim auf undersiden av kabelgjennomforgen og fest den til monteringsoverflaten, og sorg for at de borede hullene er helt dekket.
6. Etter at tetningsmassen ell rimet har herdet, kan du ogsa pafore en fugemasse for a sikre en vanntett forsegling rundt kabelgiennomforgen.

Serie- og parallelkobling

Hvis mer enn att panel brukes, kan de kobles enten i série aller parallelt.

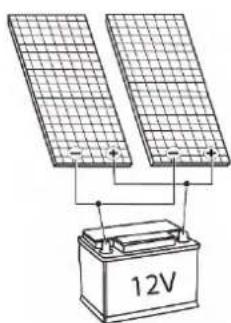

Parallel:

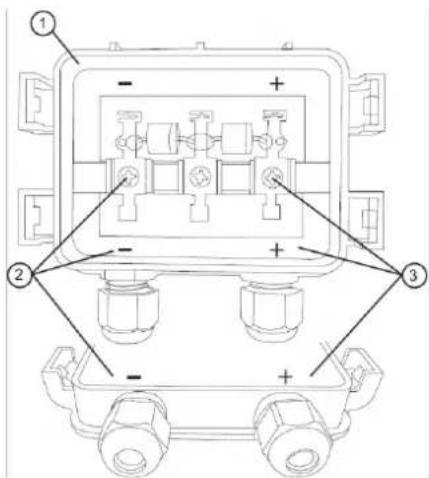

Apne koblingsboksen ved a forsiktig Iosne tappene med en skrutrekker.

1. Koblingsboks
2. Negativ pol og kobling
3. Positiv pol og kobling
