Produkttype	Solcellepanel (fotovoltaisk)
Merke	Mestic
Modell	MSMO-160
Nominell effekt	160 W
Nominell spenning	12 V
Celler	Polykrystallinsk silisium
Ramme	Anodisert aluminium
Glass	Herdet glass med lavt jerninnhold
Koblingsboks	Integrert, med forhåndskoblede kabler
Kabler medfølger	Ja, tilkoblet fra fabrikk
Monteringsbeslag	Inkludert (festes med lim eller fugemasse)
Bruk	Utendørs, for lading av batterier via regulator
Montering	Flat overflate, horisontal eller vertikal, orientering mot sør
Tilkobling	Serie eller parallell for 12 V / 24 V systemer
Beskyttelse	Integrerte bypass-dioder (mot varme flekker)
Vedlikehold	Rengjøring med myk klut og mildt vaskemiddel (50 % vann)
Resirkulering	I samsvar med WEEE-direktivet (2012/19/EU)
Samsvar	EMC-direktivet (2014/30/EU) og lavspenningsdirektivet (2014/35/EU)
Tilbehør medfølger	Kabler, monteringsbeslag, takgjennomføring
Garanti	2 år (produsent)

Ofte stilte spørsmål - MSMO-160 Mestic

Hvordan installere solcellepanelet MSMO-160?

Monter panelet på en flat og ren overflate. Bruk de medfølgende beslagene med egnet lim eller fugemasse. Sørg for at koblingsboksen er plassert øverst. La limet tørke helt før du kobler til kablene.

Kan jeg koble panelet direkte til et batteri?

Nei, du må bruke en laderegulator mellom panelet og batteriet for å unngå overlading. Koble først batteriet til regulatoren, deretter panelet til regulatoren.

Hvordan koble flere paneler i serie eller parallell?

For et 12 V system, koble panelene i parallell (positiv med positiv, negativ med negativ). For et 24 V system, koble i serie (positiv fra ett panel til negativ på neste).

Hva gjør jeg hvis en del av panelet er i skygge?

Skygge reduserer produksjonen. Plasser panelet på et åpent sted og vinkle det for å unngå skygger. Bypass-diodene minimerer tap, men det er best å unngå skygge helt.

Hvordan rengjøre solcellepanelet?

Bruk en myk klut med vann og et mildt vaskemiddel (50 % vann). Unngå slipende produkter som riper glasset. Ikke rengjør bakfilmen.

Er panelet værbestandig?

Ja, herdet glass og aluminiumsramme gjør det motstandsdyktig mot regn og vind. Sørg for at luften sirkulerer fritt rundt for å unngå overoppheting.

Kan jeg bore hull i rammen?

Nei, ikke bor eller sveis i rammen. Det kan skade panelet og ugyldiggjøre garantien. Bruk de medfølgende beslagene.

Hva gjør jeg hvis kablene er for korte?

Bruk skjøteledninger med riktig tverrsnitt (minst 4 mm²). Sørg for at tilkoblingene er vanntette og beskyttet mot vær.

Hvordan føre kabler gjennom taket?

Bor et hull med passende diameter, før kablene gjennom den medfølgende takgjennomføringen, og fest denne med tetningsmasse. Kontroller at det ikke er andre kabler eller rør før du borer.

Hva gjør jeg ved feil eller redusert ytelse?

Kontroller først tilkoblinger og regulator. Sørg for at panelet er rent og uten skygge. Hvis problemet vedvarer, kontakt Mestic kundeservice.

BRUKSANVISNING MSMO-160 Mestic

Opbevar manualen til senere brug.

Samling

Serie- og parallelforbindelse

Visning af plus- og minusforbindelser:

1. Forbindelsesboks
2. Negativ polaritet og tilslutning
3. Positiv polaritet og tilslutning

Overensstemmelseserklæring

Generelle instruksjoner

Les bruksanvisningen nøye før du bruker dette apparatet.

Ta vare på bruksanvisningen for fremtidig bruk.

Montering

Merk: Så snart solcellepanelet utsettes for lys eller sollys, aktiveres terminalene i koblingsboksen. For å unngå kortslutning ved montering og tilkopling av solcellepanelene, kan du snu panelene vekk fra lyset eller dekke til slik at de ikke produserer strøm under monteringsprosessen. Fjern dekselet når tilkoblingen er fullført.

Generelle monteringsanvisninger:

1. Monter alltid panelet på en rett, flat overflate. Ikke bøy eller vri panelet.
2. Prøv aldri å demontere panelet.
3. Unngå boring eller sveising i rammen der det er mulig.
4. Ikke bruk skarpe metallverktøy eller andre gjenstander som kan skrape opp overflaten på panelet.
5. Monter panelet horisontalt eller vertikalt med koblingsboksen øverst.
6. Velg en plassering for panelet med så lite skygge som mulig. Husk at hvis solcellepanelet er skyggelagt, vil effekten reduseres.
7. Monter panelet slik at luft kan sirkulere fritt rundt det.
8. De medfølgende kablene er allerede tilkoblet for deg i koblingsboksen. Ikke koble fra den eller bytt ut pluss- og minusterminalene.
9. Koble alltid batteriet til laderegulatoren før du kobler til solcellemodulen.
10. Kontroller systemet regelmessig for å sikre at det fungerer normalt.

Bestemme plassering:

1. Bestem plasseringen for installasjon av solcellepanelet ved å plassere det på ønsket sted.
2. Merk denne plasseringen og kontroller at det er nok plass rundt panelet.
3. Planlegg leggingen av ledningene før du fortsetter med installasjonen.

Montering:

1. Når du har sjekket monteringsstedet ditt, fester du panelene til ønsket plassering med brakettene, ved hjelp av passende monteringsforsegling eller lim. Følg instruksjonene på emballasjen til det respektive produktet.

2. Merk: sørg for at overflaten som brakettene plasseres på er ren, fri for fett og støv og tørr. Vi anbefaler å grove opp overflaten først før du avfetter den grundig. Eugemasse eller lim i et rent, tørt miliø.

3. Pass på at limet danner en god forsegling på monteringsflaten ved å legge en jevn, sammenhengende stripe i rillene i bunnen av monteringsbrakettene. Volumet av tetningsmassen eller limet skal være større enn ryggene.

4. Press panelet jevnt og forsiktig ned på det valgte stedet.

5. Fiern overflödig fugemasse eller lim.

6. La tetningsmassen eller limet tørke grundig. Følg instruksjonene på emballasjen til det respektive produktet for dette.

7. Merk: Dobbeltsjekk helst dimensjonene på panelet med monteringsbrakettene og valgt plassering for å unngå feil. Tetningsmassen eller limet er svært vanskelig å fjerne når det først er påført.

Føring av kabler:

1. Før du kan installere takgjennomføringen, finn det mest passende stedet for strømkablene dine for å gå gjennom taket. Før du borer, siekk igjen at det ikke er andre kabler, rør osv. på stedet du ønsker å bore.

2. Når du er sikker på hva inngangspunktet ditt er, bor du hull i riktig størrelse.

3. Kontroller at kablene går gjennom kabelhullene i takgjennomføringen og før kablene gjennom hull boret i taket til ønsket plassering.

4. Merk: sørg for at overflaten som takgjennomføringen plasseres på er ren, fri for fett og støv og tørr. Vi anbefaler å grove opp overflaten først før du avfetter den grundig.

5. Påfør en jevn, sammenhengende stripe med tetningsmasse eller lim på undersiden av kabelgjennomføringen og fest den til monteringsoverflaten, og sørg for at de borede hullene er helt dekket.

6. Etter at tetningsmassen eller limet har herdet, kan du også påføre en fugemasse for å sikre en vanntett forsegling rundt kabelgjennomføringen.

Merk: Et solcellepanel skal kobles til et batterisystem via en laderegulator. For korrekt installasjon, følg instruksjonene som følger med produktet.

Hvis mer enn ett panel brukes, kan de kobles enten i serie eller parallelt.

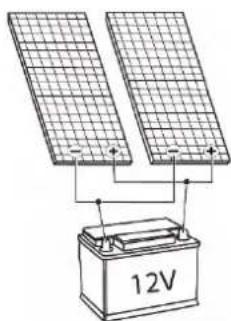

Parallel:

For å koble til 2 solcellepaneler i et 12 V-system, kobler du panelene parallelt ved å koble pluss til pluss og minus til minus.

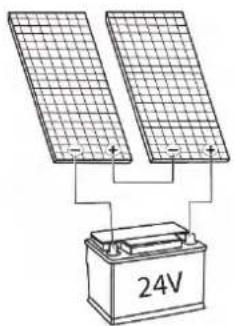

Serie:

For å koble til 2 solcellepaneler i et 24 V-system, koble panelene i serie ved å koble pluss til ett panel til minus på neste panel.

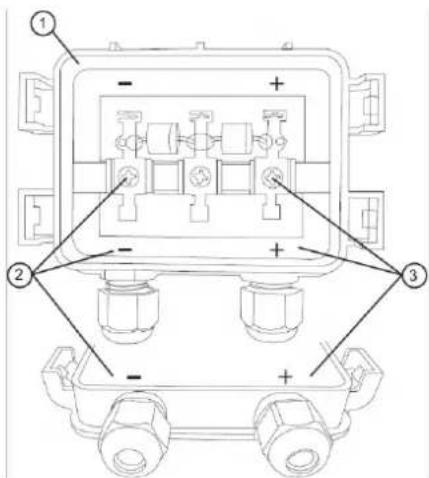

Åpne koblingsboksen ved å forsiktig løsne tappene med en skrutrekker.

1. Koblingsboks
2. Negativ pol og kobling
3. Positiv pol og kobling

Merk: De medfølgende kablene er allerede tilkoblet for deg i koblingsboksen. Ikke koble fra denne og ikke bytt om pluss- og minusforbindelsene.

Vedlikehold

1. Normalt er normalt nedbør og vind nok til å holde modulglasset rent. Om nødvendig kan du rengjøre glasset med en myk klut med mildt vaskemiddel og 50 % vann.
2. Merk: Ikke skade beskyttelsesfilmen på baksiden av solcellepanelene.

Resirkulering

Dette produktet har kildesorteringssymbolet for elektrisk og elektronisk avfall. Det betyr at dette produktet må håndteres i henhold til europeisk direktiv (2012/19/EU) for å bli resirkulert eller demontert, for å minimere miljøpåvirkningen. For mer informasjon, vennligst kontakt dine lokale eller regionale myndigheter. Elektroniske produkter som ikke er inkludert i kildesorteringsprosessen, er potensielt farlige for miljøet og menneskelig helse på grunn av tilstedeværelse av farlige stoffer.

Samsvarserklæring

EURO ACCESSOIRES erklærer herved at enheten MSMO-75/-100/-120/-140/-160/-180/-200, oppfyller alle grunnleggende krav og andre relevante forskrifter som er oppført i det europeiske direktivet for elektromagnetisk kompatibilitet (2014/30/EU) og lavstrømsdirektiv (2014/35/EU). Hvis du trenger en fullstendig samsvarserklæring, kan du ta kontakt med adressen som står på baksiden av denne håndboken.

mestic®

Importer:

EURO ACCESSOIRES
