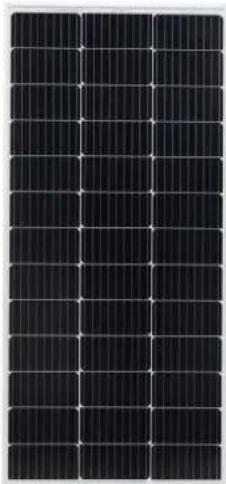

MSMO-160 - Solarmodul Mestic - Kostenlose Bedienungsanleitung

Produkttyp	Photovoltaik-Solarmodul
Marke	Mestic
Modell	MSMO-160
Nennleistung	160 W
Nennspannung	12 V
Zellen	Polykristallines Silizium
Rahmen	Aluminium, eloxiert
Glas	Gehärtetes Glas mit niedrigem Eisengehalt
Anschlussdose	Integriert, mit vorverdrahteten Kabeln
Mitgelieferte Kabel	Ja, werkseitig angeschlossen
Montagehalterungen	Inklusive (Befestigung durch Kleber oder Dichtmasse)
Verwendung	Außen, zum Laden von Batterien über Regler
Montage	Ebene Fläche, horizontal oder vertikal, Ausrichtung nach Süden
Anschluss	Serie oder Parallel für 12 V / 24 V Systeme
Schutz	Integrierte Bypass-Dioden (Anti-Hotspot)
Wartung	Reinigung mit einem weichen Tuch und mildem Reinigungsmittel (50 % Wasser)
Recycling	Entspricht der WEEE-Richtlinie (2012/19/EU)
Konformität	EMV-Richtlinie (2014/30/EU) und Niederspannungsrichtlinie (2014/35/EU)
Mitgeliefertes Zubehör	Kabel, Montagehalterungen, Dachdurchführung
Garantie	2 Jahre (Hersteller)

Häufig gestellte Fragen - MSMO-160 Mestic

Wie installiere ich das Solarmodul MSMO-160?

Montieren Sie das Modul auf einer ebenen, sauberen Fläche. Verwenden Sie die mitgelieferten Halterungen mit einem geeigneten Dichtungsmittel oder Kleber. Achten Sie darauf, dass die Anschlussdose oben positioniert ist. Lassen Sie den Klebstoff vollständig trocknen, bevor Sie die Kabel anschließen.

Kann ich das Modul direkt an eine Batterie anschließen?

Nein, Sie müssen einen Laderegler zwischen Modul und Batterie verwenden, um eine Überladung zu vermeiden. Schließen Sie zuerst die Batterie an den Regler an, dann das Modul an den Regler.

Wie schließe ich mehrere Module in Reihe oder parallel an?

Für ein 12-V-System schließen Sie die Module parallel an (Plus an Plus, Minus an Minus). Für ein 24-V-System schließen Sie sie in Reihe an (Plus des einen Moduls an Minus des nächsten).

Was tun, wenn ein Teil des Moduls im Schatten liegt?

Schatten reduziert die Leistung. Platzieren Sie das Modul an einem freien Ort und neigen Sie es, um Schattenwurf zu vermeiden. Die Bypass-Dioden minimieren Verluste, aber es ist besser, jeden Schatten zu vermeiden.

Wie reinige ich das Solarmodul?

Verwenden Sie ein weiches Tuch mit Wasser und einem milden Reinigungsmittel (50 % Wasser). Vermeiden Sie Scheuermittel, die das Glas zerkratzen. Reinigen Sie nicht die Rückseitenfolie.

Ist das Modul wetterbeständig?

Ja, das gehärtete Glas und der Aluminiumrahmen machen es widerstandsfähig gegen Regen und Wind. Stellen Sie sicher, dass die Luft frei zirkulieren kann, um Überhitzung zu vermeiden.

Kann ich Löcher in den Rahmen bohren?

Nein, bohren oder löten Sie nicht am Rahmen. Dies könnte das Modul beschädigen und die Garantie ungültig machen. Verwenden Sie die mitgelieferten Halterungen.

Was tun, wenn die Kabel zu kurz sind?

Verwenden Sie Verlängerungskabel mit geeignetem Querschnitt (mindestens 4 mm²). Stellen Sie sicher, dass die Verbindungen wasserdicht und wettergeschützt sind.

Wie führe ich die Kabel durch das Dach?

Bohren Sie ein Loch mit geeignetem Durchmesser, führen Sie die Kabel durch die mitgelieferte Kabeldurchführung und befestigen Sie diese mit Dichtungsmasse. Überprüfen Sie vor dem Bohren, ob keine anderen Kabel oder Rohre im Weg sind.

Was tun bei Ausfall oder Leistungsabfall?

Überprüfen Sie zuerst die Anschlüsse und den Regler. Stellen Sie sicher, dass das Modul sauber und schattenfrei ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Mestic-Kundendienst.

BEDIENUNGSANLEITUNG MSMO-160 Mestic

1. Anschlusskasten
2. Kabel
3. Dachdurchführung
4. Montagehalterung

Bevor du das Gerät benutzt, lies die Bedienungsanleitung sorgfältig durch. Bewahre die Anleitung zum späteren Nachschlagen auf.

Montage

Achtung: Sobald das Solarmodul Licht oder Sonnenlicht ausgesetzt wird, werden die Klemmen im Anschlusskasten unter Spannung gesetzt. Um Kurzschlüsse bei der Montage und dem Anschluss der Solarmodule zu vermeiden, kannst du die Module vom Licht wegdrehen oder sie abdecken, damit sie während des Anschlusses keinen Strom erzeugen. Entferne die Abdeckung, wenn der Anschluss abgeschlossen ist.

Allgemeine Montagehinweise:

1. Montiere das Modul immer auf einer geraden, flachen Oberfläche. Biege oder verdrehe das Modul nicht.
2. Versuche niemals, das Modul zu zerlegen.
3. Vermeide es nach Möglichkeit, in den Rahmen zu bohren oder zu schweißen.
4. Verwende keine scharfen Metallwerkzeuge oder andere Gegenstände, die die Oberfläche des Moduls zerkratzen könnten.
5. Installiere das Modul waagerecht oder senkrecht mit dem Anschlusskasten an der Oberseite.
6. Wähle einen Standort für das Modul, an dem es möglichst wenig Schatten ausgesetzt ist. Denke daran, dass die Leistung abnimmt, wenn das Solarmodul beschattet wird.
7. Montiere das Modul so, dass die Luft frei um das Modul herum zirkulieren kann.
8. Die mitgelieferten Kabel sind bereits für dich im Anschlusskasten angeschlossen. Trenne sie nicht ab und vertausche nicht die Plus- und Minusklemmen.
9. Schließe die Batterie immer an den Laderegler an, bevor du das Solarmodul anschließt.
10. Überprüfe das System regelmäßig, um sicherzustellen, dass es ordnungsgemäß funktioniert.

Standort bestimmen:

1. Bestimme den Standort für die Installation des Solarmoduls, indem du es an der gewünschten Stelle anbringst.
2. Markiere diese Stelle und prüfe, ob um das Modul herum genügend Platz vorhanden ist.
3. Plane die Verlegung deiner Kabel, bevor du mit der Installation beginnst.

Befestigung:

1. Sobald du deinen Montageort überprüft hast, befestigst du die Module an der gewünschten Stelle mit den Halterungen, mit dem entsprechenden Montagemittel oder mit Montagekleber. Befolge die Anweisungen auf der Verpackung des jeweiligen Produkts.
2. Achtung: Stelle sicher, dass die Oberfläche, auf der die Halterungen angebracht werden, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest. Bringe das Dichtungsmittel oder den Kleber in einer sauberen, trockenen Umgebung an.
3. Vergewissere dich, dass der Kleber eine gute Dichtung auf der Montagefläche bildet, indem du einen gleichmäßigen, durchgehenden Streifen in den Rillen an der Unterseite der Montagehalterungen aufträgst. Das Volumen des Dichtungsmittels oder Klebers sollte größer sein als die Rillen.
4. Drücke gleichmäßig und kontrolliert auf das Modul an der gewählten Stelle.
5. Entferne überschüssiges Dichtungs- oder Klebemittel.
6. Lass das Dichtungsmittel oder den Kleber gut trocknen. Befolge dabei die Anweisungen auf der Verpackung des jeweiligen Produkts.
7. Achtung: Überprüfe die Maße des Moduls mit den Montagehalterungen und dem gewählten Standort, um Fehler zu vermeiden. Das Dichtungsmittel oder der Kleber lässt sich nur sehr schwer entfernen, wenn er einmal aufgetragen wurde.

Kabelführung:

1. Bevor du die Dachdurchführung installieren kannst, musst du die geeignetste Stelle finden, an der deine Stromkabel durch das Dach geführt werden. Vergewissere dich vor dem Bohren noch einmal, dass an der Stelle, an der du bohrst, keine anderen Kabel, Leitungen usw. verlaufen.
2. Wenn du dir sicher bist, wo du bohren möchtest, bohrst du Löcher in der richtigen Größe.
3. Überprüfe, ob die Kabel durch die Kabellöcher in der Dachdurchführung verlaufen, und führe die Kabel durch die Bohrungen im Dach an die gewünschte Stelle.
4. Achtung: Stelle sicher, dass die Oberfläche, auf der die Dachdurchführung angebracht wird, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest.
5. Trage einen gleichmäßigen, durchgehenden Streifen Dichtungsmittel oder Kleber auf die Unterseite der Kabeldurchführung auf und befestige sie an der Montagefläche, wobei du darauf achtest, dass die gebohrten Löcher vollständig abgedeckt sind.
6. Nachdem das Dichtungsmittel oder der Kleber ausgehärtet ist, kannst du auch ein Dichtungsmittel auftragen, um eine wasserdichte Abdichtung um die Kabeldurchführung zu gewährleisten.

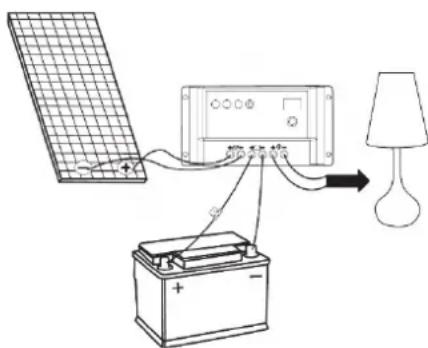

Achtung: Ein Solarmodul muss über einen Laderegler an ein Batteriesystem angeschlossen werden. Befolge für eine korrekte Installation die Anweisungen, die dem Produkt beiliegen.

Reihen- und Parallelschaltung

Wenn mehr als ein Modul verwendet wird, können sie entweder in Reihe oder parallel geschaltet werden.

Parallel:

Um 2 Solarmodule in einem 12-V-System anzuschließen, verbindest du die Module parallel, indem du den Pluspol mit dem Pluspol und den Minuspol mit dem Minuspol verbindest.

Reihe:

Um 2 Solarmodule in einem 24-V-System anzuschließen, schaltest du die Module in Reihe, indem du den Pluspol des einen Moduls mit dem Minuspol des nächsten Moduls verbindest.

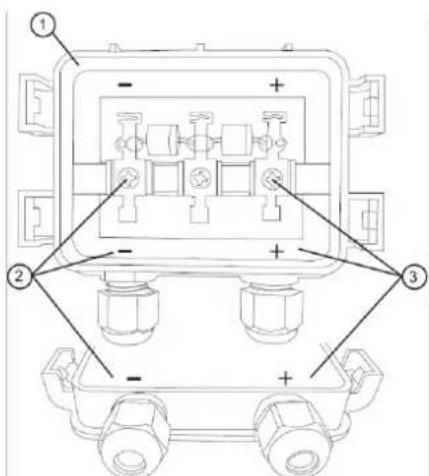

Ansicht der Plus- und Minusanschlüsse:

Öffne den Anschlusskasten, indem du die Laschen mit einem Schraubenzieher vorsichtig lockerst.

1. Anschlusskasten
2. Minuspol und Anschluss
3. Pluspol und Anschluss

Bitte beachten Sie: Die mitgelieferten Kabel sind bereits in der Anschlussbox für Sie angeschlossen. Trennen Sie diesen nicht und vertauschen Sie nicht die Plus- und Minusanschlüsse.

Wartung

1. Normalerweise reichen normaler Regen und Wind aus, um das Modulglas sauber zu halten. Falls nötig, kannst du das Glas mit einem weichen Tuch mit einem milden Reinigungsmittel und 50 % Wasser reinigen.
2. Achtung: Achte darauf, dass die Schutzfolie auf der Rückseite der Solarmodule nicht beschädigt wird.

Richtige Einweg-Methode von dieses Produktes.

Diese Kennzeichnung zeigt an, dass dieses Gerät EU-weit nicht zusammen mit Hausmüll entsorgt werden sollte (2012/19/EU). Zur Vermeidung von möglichen Umwelt- oder Gesundheitsschäden durch unkontrollierte Abfallentsorgung recyceln Sie es verantwortungsvoll zur Förderung einer nachhaltigen Wiederverwendung von Rohstoffen. Nutzen Sie bitte Rückgabe- und Sammelsysteme oder wenden Sie sich an den Einzelhändler, bei dem sie das Gerät erworben haben, um es zurückzugeben. So kann das Gerät umweltschonend recycelt werden.

Konformitätserklärung

Hiermit erklärt die Firma EURO ACCESSOIRES, dass sich das Gerät MSMO-75/-100/-120/-140/-160/-180/-200 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EU) befin det. Brauchen Sie eine völlige Konformitätserklärung, bitte nehmen Sie Kontakt auf mit die Adresse am Rückseite diese Bedienungshinweise.
