MSMO-160 - Pannello solare Mestic - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pannello solare fotovoltaico
Marca	Mestic
Modello	MSMO-160
Potenza nominale	160 W
Tensione nominale	12 V
Celle	Silicio policristallino
Telaio	Alluminio anodizzato
Vetro	Vetro temperato a basso tenore di ferro
Scatola di giunzione	Integrata, con cavi pre-cablati
Cavi forniti	Sì, collegati in fabbrica
Supporti di montaggio	Inclusi (fissaggio con colla o mastice)
Utilizzo	Esterno, per carica batterie tramite regolatore
Montaggio	Superficie piana, orizzontale o verticale, orientamento a sud
Connessione	Serie o parallelo per sistemi 12 V / 24 V
Protezione	Diodi di bypass integrati (anti-hot spot)
Manutenzione	Pulizia con panno morbido e detergente delicato diluito (50% acqua)
Riciclaggio	Conforme alla direttiva RAEE (2012/19/UE)
Conformità	Direttive EMC (2014/30/UE) e bassa tensione (2014/35/UE)
Accessori forniti	Cavi, supporti di montaggio, passacavo per tetto
Garanzia	2 anni (produttore)

Domande frequenti - MSMO-160 Mestic

Come installare il pannello solare MSMO-160?

Montare il pannello su una superficie piana e pulita. Utilizzare i supporti forniti con un mastice o una colla adatta. Assicurarsi che la scatola di giunzione sia posizionata in alto. Lasciare asciugare completamente l'adesivo prima di collegare i cavi.

Posso collegare il pannello direttamente a una batteria?

No, è necessario utilizzare un regolatore di carica tra il pannello e la batteria per evitare il sovraccarico. Collegare prima la batteria al regolatore, poi il pannello al regolatore.

Come collegare più pannelli in serie o in parallelo?

Per un sistema a 12 V, collegare i pannelli in parallelo (positivo con positivo, negativo con negativo). Per un sistema a 24 V, collegare in serie (positivo di un pannello al negativo del successivo).

Cosa fare se una parte del pannello è in ombra?

L'ombra riduce la produzione. Posizionare il pannello in un luogo sgombro e inclinarlo per evitare ombre proiettate. I diodi di bypass riducono al minimo le perdite, ma è meglio evitare qualsiasi ombra.

Come pulire il pannello solare?

Utilizzare un panno morbido con acqua e un detergente delicato (50% acqua). Evitare prodotti abrasivi che graffiano il vetro. Non pulire la pellicola posteriore.

Il pannello è resistente alle intemperie?

Sì, il vetro temperato e il telaio in alluminio lo rendono resistente a pioggia e vento. Assicurarsi che l'aria circoli liberamente intorno per evitare il surriscaldamento.

Posso forare dei fori nel telaio?

No, non forare né saldare il telaio. Ciò potrebbe danneggiare il pannello e annullare la garanzia. Utilizzare i supporti forniti.

Cosa fare se i cavi sono troppo corti?

Utilizzare prolunghe di sezione adeguata (minimo 4 mm²). Assicurarsi che i collegamenti siano stagni e protetti dalle intemperie.

Come far passare i cavi attraverso il tetto?

Praticare un foro di diametro appropriato, far passare i cavi nel passacavo fornito, quindi fissare quest'ultimo con mastice sigillante. Verificare l'assenza di altri cavi o tubi prima di forare.

Cosa fare in caso di guasto o calo di rendimento?

Verificare prima i collegamenti e il regolatore. Assicurarsi che il pannello sia pulito e senza ombra. Se il problema persiste, contattare il servizio post-vendita Mestic.

MANUALE UTENTE MSMO-160 Mestic

Racolta differenziata dei rifiuti / Controlla le linee guida del tuo commune

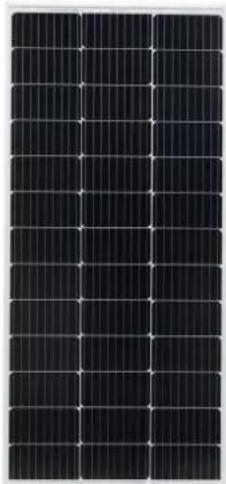

SOLAR SET MONO PERC

MSMO-75/-100/-120/-140/

-160/-180/-200

NEDERLANDS

1. Scatola di derivazione
2. Cavi
3. Penetrazione del tetto
4. Staffa di montaggio

Prima di utilizzare l'apparecchio, leggere attentamente le istruzioni per l'uso.

Conserva le istruzioni per consultazioni future.

Assemblaggio

Nota: Non appena il pannello solare viene esposto alla luce o ai raggi solari, i terminali presenti all'interno della scatola di derivazione si alimenteranno. Per evitare cortocircuiti durante il montaggio e il collegamento dei pannelli solari stessi è possibile allontanarli dalla luce o coprirli, affinché non generino elettricità durante le fasi di montaggio. Rimuovi la copertura, quando le connessioni sono state completate.

Istruzioni generali per il montaggio:

1. Monta sempre il pannello su una superficie dritta e piana. Non piegare, né ruotare il pannello.
2. Non tentare mai di smontare il pannello solare.
3. Se possibile, evita di forarne o di saldarne il telaio.
4. Non utilizzare strumenti metallici appuntiti o altri oggetti che possano graffiare la superficie del pannello.
5. Installa il pannello in orizzontale o in verticale con la scatola di derivazione rivolta verso l'alto.
6. Scegli una posizione per il pannello meno in ombra possibile. Tieni presente che, se il pannello solare è in una zona d'ombra, la potenza che sarà in grado di erogare sarà minore.
7. Monta il pannello in modo che l'aria circoli liberamente intorno a esso.
8. I cavi in dotazione sono già collegati all'interno della scatola di derivazione. Non scollegare o scambiare i terminali positivo e negativo.
9. Collega sempre la batteria al regolatore di carica, prima di installare il modulo solare.
10. Controlla regolarmente il sistema per verificare che funzioni normalmente.

Scelta della posizione:

1. Scegli la posizione per installare il pannello solare nel punto desiderato.
2. Segna la posizione, e verifica che vi sia spazio sufficiente tutt'intorno al pannello.
3. Pianifica la posa del cablaggio, prima di procedere con l'installazione.

Montaggio:

1. Una volta verificata la posizione di montaggio, occorre fissare i pannelli nella posizione desiderata tramite le staffe utilizzando un prodotto sigillante o la colla di montaggio che riterrai più adatti. Segui le istruzioni riportate sulla confezione del prodotto che avrai scelto.

2. Nota: verifica che la superficie su cui sono posizionate le staffe sia pulita e asciutta, e non vi grasso o polvere. Si consiglia di sgrossare la superficie, prima di togliere con cura il grasso. Applica il prodotto sigillante o la colla in un ambiente pulito e asciutto.

3. Accertati che il prodotto sigillante formi una buona tenuta sulla superficie di montaggio applicandone una striscia uniforme e continua sul fondo delle staffe di montaggio. Il volume del sigillante o della colla deve superare il fondo delle staffe.
4. Premi in modo uniforme e con cautela il pannello per installarlo nella posizione selezionata.
5. Rimuovi il sigillante o la colla in eccesso.
6. Lascia asciugare bene il prodotto sigillante o la colla. A tale fine, segui le istruzioni riportate sulla confezione del prodotto scelto.
7. Nota: Per evitare di commettere errori è preferibile ricontrollare le dimensioni del pannello con le staffe di montaggio e la posizione scelta. Una volta applicato, il sigillante o l'adesivo è, infatti, molto difficile da rimuovere.

Instradamento dei cavi:

1. Prima di installare la penetrazione nel tetto, è necessario individuare la posizione più adatta per far passare i cavi di alimentazione attraverso il tetto. Prima di bucare, verifica che non vi siano altri cavi, tubi, ecc. nel punto in cui intendi forare.
2. Una volta che sei sicuro in merito al punto di ingresso, pratica fori della giusta dimensione.
3. Controlla che i cavi passino attraverso i fori all'interno della penetrazione del tetto, e fai in modo che attraversino i fori praticati nel tetto nella posizione desiderata.
4. Nota: Verifica che la superficie su cui è posizionata la penetrazione del tetto sia pulita e asciutta, e non vi siano né grasso né polvere. Si consiglia di sgrossare la superficie, prima di togliere con cura il grasso.
5. Applica una striscia uniforme e continua di un prodotto sigillante o della colla sul lato inferiore della penetrazione del cavo, e fissala alla superficie di montaggio verificando che i fori siano completamente coperti.
6. Dopo che il sigillante o la colla si sono induriti, è possibile anche applicare ulteriore prodotto sigillante per garantire una tenuta stagna intorno alla penetrazione del cavo.

Nota: Un pannello solare deve essere collegato a un sistema di batterie tramite un regolatore di carica. Per effettuare l'installazione in maniera corretta segui le istruzioni fornite insieme al prodotto.

Collegamento in serie e in parallelo

Se si utilizzano più pannelli, essi possono essere collegati in serie oppure in parallelo.

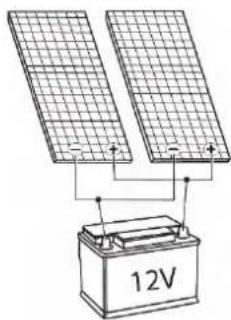

In parallelo:

Per collegare 2 pannelli solari in un sistema a 12 V mettili in parallelo collegando il più al più, e il meno al meno.

In serie:

Per collegare 2 pannelli solari in un sistema a 24 V mettili in serie collegando il più di un pannello al meno del pannello successivo.

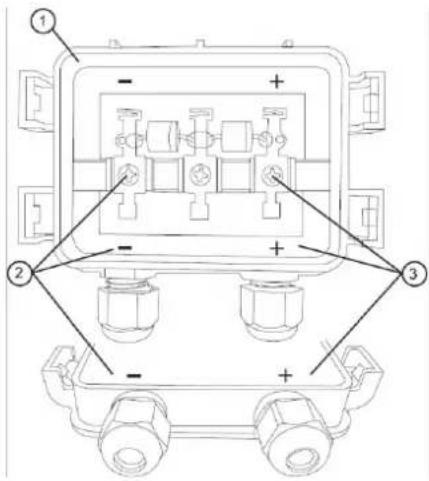

Visualizzazione delle connessioni più e meno:

Apri la scatola di derivazione allentando gradualmente le linguette con un cacciavite.

1. Scatola di derivazione
2. Polo negativo e collegamento
3. Polo positivo e collegamento

Nota: i cavi in dotazione sono già stati collegati nella scatola di connessione. Non scollegarlo e non scambiare i collegamenti positivo e negativo.

Manutenzione

1. Normalmente, piogge e vento normali sono sufficienti per mantenere pulito il vetro del modulo solare. Se necessario, è possibile pulirlo con un panno morbido, una soluzione con il 50% di detergente delicato, e il resto d'acqua.
2. Nota: Non danneggiare la pellicola protettiva che si trova sul retro dei pannelli solari.

Riciclo

Questo prodotto è contrassegnato dal simbolo per la cernita selettiva per i rifiuti di apparecchiature elettriche ed elettroniche. Ciò significa che questo prodotto deve essere maneggiato in conformità alla Direttiva europea (2012/19/EU) al fine di essere riciclato o smontato per ridurre al minimo l'impatto sull'ambiente. Per ulteriori informazioni, rivolgersi alle autorità locali o regionali. I prodotti elettronici non inclusi nel processo di cernita selettiva sono potenzialmente pericolosi per l'ambiente e la salute umana a causa della presenza di sostanze pericolose.

Dichiarazione di conformità

Con la presente EURO ACCESSOIRES dichiara che il dispositivo MSMO-75/-100/-120/-140/-160/-180/-200 applica tutti i requisiti di base e altri regolamenti pertinenti elencati nella Direttiva europea per la compatibilità elettromagnetica (2014/30/EU) e nella Direttiva sulla bassa tensione (2014/35/EU). Se si necessita di una dichiarazione di conformità completa, è possibile contattare l'indirizzo indicato sul retro del presente manuale.
