MSBC-250 - Solpanel Mestic - Gratis brugsanvisning og manual

Produkttype	Fotovoltaisk solpanel
Mærke	Mestic
Model	MSBC-250
Nominel effekt	250 W (estimat)
Nominel spænding	12 V / 24 V (afhængigt af tilslutning)
Samleboks	Forudforbundet, kabler medfølger
Anvendelse	Genopladning af batterier via laderegulator
Montering	Plan overflade, klæbende underlag eller fugemasse
Anbefalet retning	Vandret eller lodret, samleboks foroven
Eksponering	Undgå skygge, maksimer solindfald
Seriel tilslutning	Til 24V system: positiv fra et panel til negativ fra det næste
Parallel tilslutning	Til 12V system: positiv med positiv, negativ med negativ
Laderegulator påkrævet	Ja, tilslut først batteriet, derefter panelet
Vedligeholdelse	Rengøring med blød klud og fortyndet mildt rengøringsmiddel
Forholdsregler	Undgå at bøje, vride, bore eller ridse overfladen
Genbrug	I overensstemmelse med WEEE-direktivet (2012/19/EU)
Certificering	CE, overensstemmelse med EMC- og lavspændingsdirektiverne

Ofte stillede spørgsmål - MSBC-250 Mestic

Hvad er effekten af Mestic MSBC-250 solpanelet?

Modellen MSBC-250 har en estimeret nominel effekt på 250 W. Denne værdi er udledt fra produktets reference.

Hvordan installerer jeg MSBC-250 solpanelet?

Monter panelet på en plan og ren overflade. Brug underlaget med passende fugemasse eller lim. Sørg for, at overfladen er affedtet og tør. Påfør en kontinuerlig stribe fugemasse og tryk jævnt. Lad det tørre helt.

Kan jeg tilslutte panelet direkte til et batteri?

Nej, du skal bruge en laderegulator mellem panelet og batteriet. Tilslut først batteriet til regulatoren, derefter solpanelet.

Hvordan tilslutter jeg flere MSBC-250 paneler?

Til et 12 V system tilsluttes panelerne parallelt (positiv med positiv, negativ med negativ). Til et 24 V system tilsluttes de i serie (positiv fra et til negativ fra det næste).

Hvilken type ledninger medfølger?

Kablerne er allerede tilsluttet i samleboksen. Afbryd dem ikke og vend ikke polariteten. De er designet til at blive ført gennem en taggennemgang.

Hvordan vedligeholder jeg solpanelet?

Regn og vind er ofte tilstrækkeligt. Hvis nødvendigt, rengør glasset med en blød klud og et mildt rengøringsmiddel blandet med 50% vand. Beskadig ikke den bageste beskyttelsesfilm.

Hvad gør jeg, hvis panelet er i skygge?

Skygge reducerer energiproduktionen betydeligt. Installér panelet et sted, der er så lidt skyggefuldt som muligt for at optimere udbyttet.

Hvad er vigtige sikkerhedsforholdsregler?

Undgå at bøje, vride, bore eller svejse i rammen. Undgå at ridse overfladen. Under samling skal panelet dækkes for at undgå kortslutning. Terminalerne er spændingsførende, så snart panelet udsættes for lys.

Hvordan genbruger jeg panelet ved endt levetid?

Dette produkt er omfattet af WEEE-direktivet (2012/19/EU). Smid det ikke i husholdningsaffaldet. Aflever det på en godkendt indsamlingsstation for elektrisk og elektronisk udstyr.

Er MSBC-250 panelet kompatibelt med alle laderegulatorer?

Det er kompatibelt med de fleste laderegulatorer til solpaneler. Sørg for, at regulatoren understøtter panelets spænding og strøm (12V/24V, ~250W). Følg regulatorens anvisninger.

BRUGSANVISNING MSBC-250 Mestic

Læs betjeningsvejledningen omhyggeligt, før du bruger apparatet.

Bemærk: Så snart solpanelet udsættes for lys eller sollys, får klemmerne i samledåsen strøm. For at undgå kortslutninger ved montering og tilslutning af solpanelerne, kan du vende panelerne væk fra lyset eller dække dem til, så de ikke producerer strøm under monteringsprocessen. Fjern dækslet, når tilslutningen er fuldført.

Generel samlevejledning:

1. Monter altid panelet på en lige og plan overflade. Panelet må ikke bøjes eller vrides.
2. Forsøg aldrig at skille panelet ad.
3. Undgå så vidt muligt at bore eller svejse i rammen.
4. Brug ikke skarpt metalværktøj eller andre genstande, der kan ridse panelets overflade.
5. Monter panelet vandret eller lodret med samledåsen øverst.
6. Vælg et sted til panelet med så lidt skygge som muligt. Husk, at hvis solpanelet er i skygge, vil strømudbyttet falde.
7. Monter panelet, så luften kan cirkulere frit omkring det.
8. De medfølgende kabler er allerede tilsluttet for i samledå Du må ikke frakoble den eller bytte om på plus- og minuspolerne.
9. Tilslut altid batteriet til laderegulatoren, før du tilslutter solcellemodulet.
10. Tjek systemet regelmæssigt for at sikre, at det fungerer normalt.

Bestemmelse af placering:

1. Bestem, hvor solpanelet skal monteres, ved at placere det på det ønskede sted.
2. Marker denne placering, og kontroller, at der er plads nok omkring panelet.
3. Planlæg, hvordan ledningerne skal lægges, før du går i gang med monteringen.

Montering:

1. Når du har kontrolleret dit monteringssted, fastgør du panelerne til det ønskede sted med beslagene ved hjælp af passende monteringsforsegling eller lim. Følg instruktionerne på emballagen til det pågældende produkt.

2. Bemærk: Sørg for, at overfladen, som beslagene placeres på, er ren, fri for fedt og støv og tør. Vi anbefaler, at du først forbereder overfladen, før du affedter den grundigt. Fugemasse eller lim i et rent, tørt miljø.

3. Sørg for, at klæbemidlet danner en god forsegling på monteringsoverfladen ved at påføre en jævn, kontinuerlig strimmel i rillerne i bunden af monteringsbeslagene. Fugemassens eller limens volumen skal være større end rillerne.

4. Tryk panelet jævnt og forsigtigt ned på det valgte sted.
5. Fjern overskydende fugemasse eller lim.
6. Lad fugemassen eller limen tørre grundigt. Følg anvisningerne på emballagen til det pågældende produkt for at gøre dette.
7. Bemærk: Dobbelttjek panelets mål med monteringsbeslagene og den valgte placering for at undgå fejl. Forseglingen eller klæbemidlet er meget svært at fjerne, når det først er påført.

Kabelfremføring:

1. Før du kan installere taggennemføringen, skal du finde det bedst egnede sted til dine strømkabler, der skal føres gennem taget. Før du borer, skal du igen kontrollere, at der ikke er andre kabler, rør osv. på det sted, du vil bore.
2. Når du er sikker på, hvor indgangen er, skal du bore huller i den rigtige størrelse.
3. Kontroller, at kablerne er ført gennem kabelhullerne i taggennemføringen, og før kablerne gennem de borede huller i taget til den ønskede placering.
4. Bemærk: sørg for, at overfladen, som taggennemføringen placeres på, er ren, fri for fedt og støv og tør. Vi anbefaler, at du først forbereder overfladen, før du affedter den grundigt.
5. Påfør en jævn, sammenhængende strimmel fugemasse eller lim på undersiden af kabelgennemføringen, og fastgør den til monteringsoverfladen, så de borede huller er helt dækket.
6. Når tætningsmassen eller limen er hærdet, kan du også påføre en tætningsmasse for at sikre en vandtæt forsegling omkring kabelgennemføringen.

Bemærk: Et solpanel skal forbindes til et batterisystem via en laderegulator. For korrekt installation skal du følge de instruktioner, der følger med produktet.

Hvis der bruges mere end et panel, kan de forbindes enten i serie eller parallelt.

12V

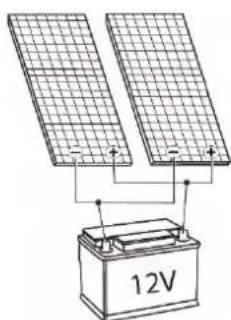

Parallelt:

Sådan tilsluttes 2 solpaneler i et 12 V-system skal panelerne forbindes parallelt ved at forbinde plus til plus og minus til minus.

24V

Serie:

Sådan tilsluttes 2 solpaneler i et 24 V-system skal panelerne forbindes i serie. ved at forbinde plus på et panel med minus på det næste panel.

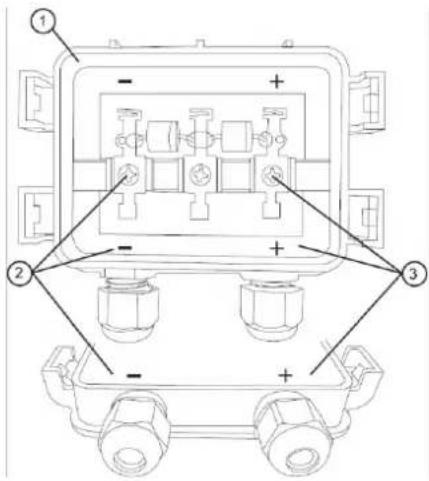

Åbn samledåsen ved forsigtigt at løsne tapperne med en skruetrækker.

Bemærk venligst: De medfølgende kabler er allerede tilsluttet for dig i tilslutningsboksen. Afbryd ikke denne og skift ikke plus- og minusforbindelserne.

Vedligeholdelse

1. Normalt er normal nedbør og vind nok til at holde modulglasset rent. Hvis det er nødvendigt, kan du rengøre glasset med en blød klud med et mildt rengøringsmiddel og 50% vand.
2. Bemærk: Beskyttelsesfilmen på bagsiden af solpanelerne må ikke beskadiges.

Genbrug

Dette produkt bærer det selektive sorteringssymbol for bortskaffelse af elektrisk og elektronisk udstyr. Det betyder, at dette produkt skal håndteres i henhold til EU-direktiv (2012/19/EU) for at blive genbrugt eller demonteret for at minimere dets påvirkning af miljøet. For yderligere information kan du kontakte dine lokale eller regionale myndigheder. Elektroniske produkter, der ikke indgår i den selektive sorteringsproces, er potentielt farlige for miljøet og helbredet på grund af tilstedeværelsen af farlige stoffer.

Herved erklærer EURO ACCESSOIRES, at enheden MSBC-110/-130/-150/-170/-190/-220/-250/-300, følger alle grundlæggende krav og andre relevante forskrifter, der er anført i det europæiske direktiv for elektromagnetisk kompatibilitet (2014/30/EU) og lavspændingsdirektivet (2014/35/EU). Hvis du har brug for en

fuldstændig overensstemmelseserklæring, kan du kontakte adressen angivet på bagsiden af denne vejledning.

SVENSKA

Pluss og minus tilkoblingsvisning:
