WP9613FT - Caméra vidéo Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'inspection de tuyaux
Marque	Vevor
Modèle	WP9613FT
Écran	Écran LCD TFT couleur 10,1 pouces
Caméra	Diamètre 23 mm, acier inoxydable, autonivelante, sonde 512 Hz
Source lumineuse	12 LED blanches réglables
Câble	Fibre optique haute intensité, 7 mm de diamètre, 100 m de long
Profondeur d'inspection	100 m
Alimentation	Batterie lithium 12V 4500 mAh, autonomie ~6 h
Chargeur	AC 100-240V -> DC 12,6V
Étanchéité	IP68
Fonctions principales	Prise de vidéo/photo, compteur de mètres, entrée clavier, démarrage monotouche
Matériau du boîtier	Valise imperméable et durable
Langues du menu	Multilingue
Domaines d'application	Tuyaux d'eau, climatisation, câbles, canalisations enterrées
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, couper l'alimentation avant nettoyage
Sécurité	Éteindre l'appareil avant connexion, ne pas démonter, éviter les chocs
Pièces détachées et réparabilité	Contacter le service après-vente Vevor pour toute pièce
Informations générales	Conforme FCC Partie 15, directive DEEE 2012/19/UE

FOIRE AUX QUESTIONS - WP9613FT Vevor

Que faire si l'écran affiche un écran bleu ?

Vérifiez les connexions de la caméra, du boîtier de batterie et de l'écran. Assurez-vous que la caméra est bien serrée et que les câbles sont en contact complet. Si le problème persiste, contactez le service après-vente.

Comment allumer les lumières LED de la caméra ?

Lisez le manuel pour la procédure correcte. Si les LED ne s'allument pas, vérifiez qu'il n'y a pas d'eau dans la caméra, car l'eau peut endommager les LED.

L'appareil ne s'allume pas, que faire ?

Vérifiez l'état de la batterie : si elle est complètement déchargée, rechargez-la. Inspectez également l'écran et vérifiez les connexions entre le boîtier d'alimentation et l'écran.

Impossible de formater la carte mémoire

La carte mémoire est probablement endommagée. Remplacez-la par une nouvelle carte mémoire compatible.

La batterie ne se recharge pas

Vérifiez le port de charge pour tout corps étranger ou déformation. Assurez-vous que le chargeur n'est pas endommagé. Si la batterie est trop déchargée, elle peut nécessiter une recharge d'urgence avant de pouvoir être rechargée normalement.

Les photos/vidéos ne sont pas sauvegardées

Vérifiez l'état de la carte mémoire : si elle est endommagée, remplacez-la. Inspectez également la fente pour carte mémoire pour tout objet étranger.

Le câble est cassé, que faire ?

Utilisez le câble uniquement dans des tuyaux d'au moins 60 mm de diamètre. Évitez de pousser trop fort. Le câble n'est pas réparable, il faut le remplacer. Contactez le support Vevor.

Le câble s'emmêle ou se noue

Lors de l'enroulement ou du déroulement, veillez à ne pas croiser ou nouer le câble. Le rayon de courbure ne doit pas être inférieur à 90 degrés. Enroulez toujours le câble de manière ordonnée.

Comment nettoyer l'équipement après utilisation ?

Coupez toujours l'alimentation avant de nettoyer. Utilisez un chiffon doux et sec pour nettoyer la caméra et le boîtier. Ne pas utiliser de produits abrasifs.

Où puis-je obtenir de l'assistance technique ou une garantie ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Vous pouvez également contacter le service après-vente via ce site.

MODE D'EMPLOI WP9613FT Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Système d'inspection des tuyaux

Modèle : WP9613FT

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

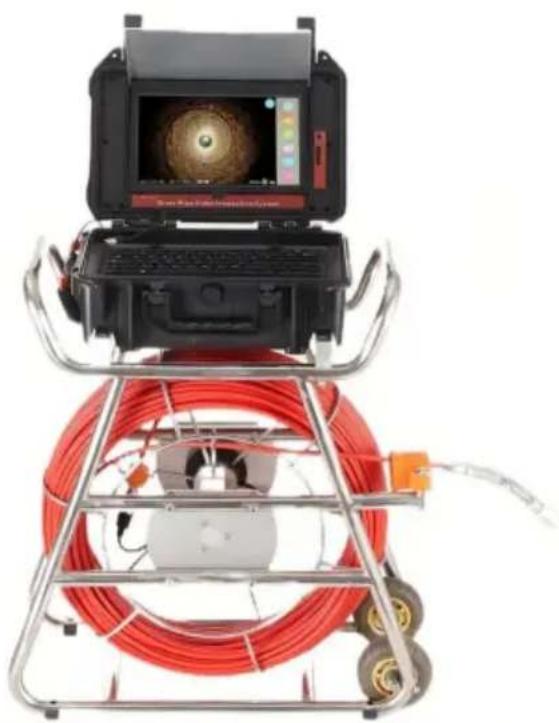

Système d'inspection des tuyaux

Manuel d'instructions

Vous avez des questions sur les produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter

nous:

Assistance technique et certificat de garantie électronique www.vevor.com/

support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

Veuillez lire attentivement ce manuel avant utilisation!

Attention

1. Veuillez lire attentivement le manuel avant de l'utiliser.
2. Manipulez-le avec précaution pendant le fonctionnement, évitez de le jeter ou de le presser fortement.
3. Si les utilisateurs démontent ou endommagent délibérément la machine, cela entraînera des dommages irréparables. garantie.
4. Veuillez garder vos distances avec le système lors du chargement
5. Après utilisation, éteignez l'écran et retirez tous les joints de connexion.
6. En raison des mises à niveau de version, si le contenu mentionné dans ce manuel n'est pas en accord avec votre machine, veuillez vous référer à notre machine.

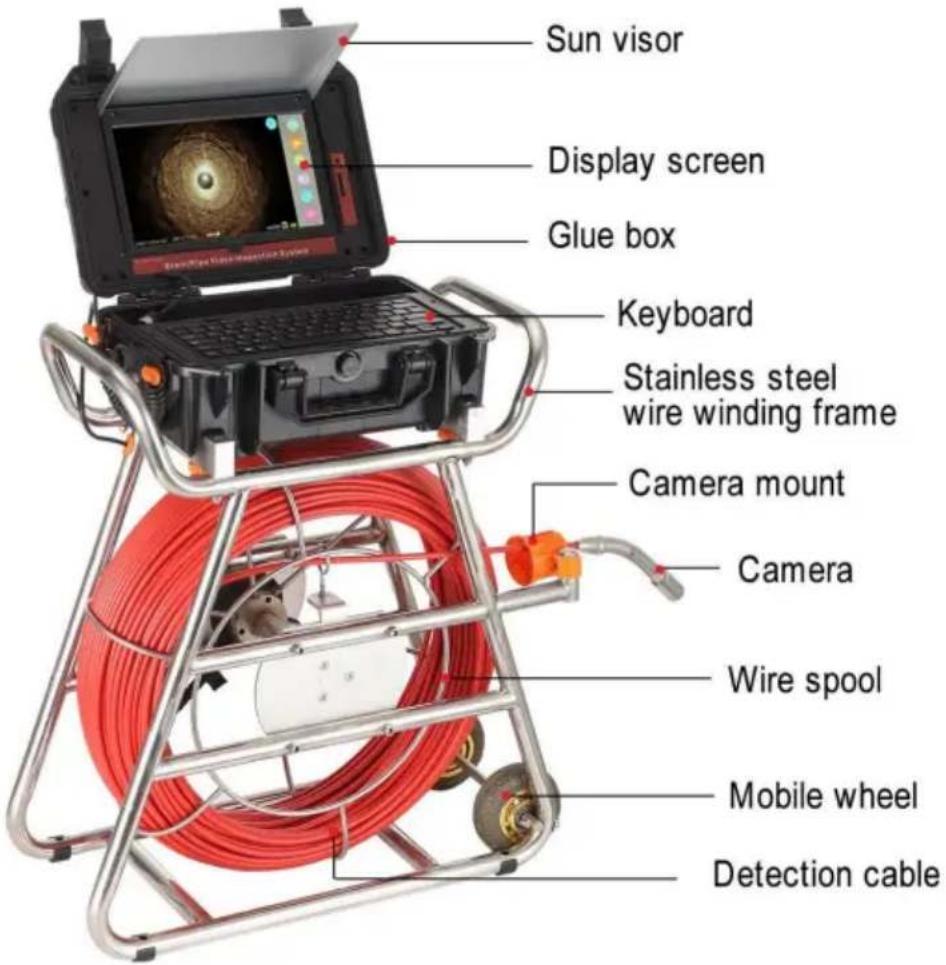

Description

1. Écran LCD TFT couleur 10,1 pouces.
2. Caméra haute résolution, image claire
3. Fonction de prise de vidéo et de photo
4. Prise en charge de la saisie au clavier
5. Avec la fonction de comptage des mètres, la profondeur de la caméra dans le tuyau peut être affiché sur l'écran
6. Démarrage à un seul bouton
7. LED blanche super brillante réglable
8. Valise imperméable et durable
9. Câble spécial de haute qualité, étanche et anti-corrosion/froid/traction.
10. Batterie au lithium 12V4500MA.
11. Les lumières peuvent s'allumer/s'éteindre. Veilleuses réglables.
12. Domaine d'application : Tuyau d'alimentation en eau / Tuyau de climatisation / Tuyau de câble /
    Système de vide de canalisation / Canalisation PLUNBIN / Bâtiments / Canalisation enterrée
13. Diamètre du câble : 7 mm
14. Caméra : 512 Hz
    Autonivelant

Spécifications du produit

Article:	paramètre
Chargeur:	CA 100-240 V CC 12,6 V
Batterie:	Batterie au lithium 12V
Durée d'utilisation continue de la batterie :	Environ 6h
Profondeur de l'enquête :	100 m
Matériel:	Tube à fibre optique à haute intensité
Source lumineuse de la caméra :	Avec une lumière vive et intense
Matériel de la caméra :	Acier inoxydable
Langues du menu	Multilingue
Image de la caméra :	Couleur

Instructions pour le produit

manuel du produit

Spécifications du produit

Article:	paramètre
Diamètre de la caméra :	23 mm
Avec le diamètre du tube :	>25 mm
Source lumineuse de la caméra :	12 LED avec lumière blanche intense (réglable)
Tension de fonctionnement de la caméra :	5V
Tension de fonctionnement des lampes :	12V
Fonction d'assistance de la caméra :	auto-équilibrant
Fonction d'assistance de la caméra :	512 Hz
Résistant à l'eau :	IP68
Matériel de la caméra :	acier inoxydable
Taille de l'appareil photo :	23 mm
Pièces de protection de l'appareil photomatériel:	plastique-acier
Pièces de protection de l'appareil photo taille 1 :	29 mm x 40 mm
Pièces de protection de l'appareil photo taille 2 :	40 mm x 90 mm

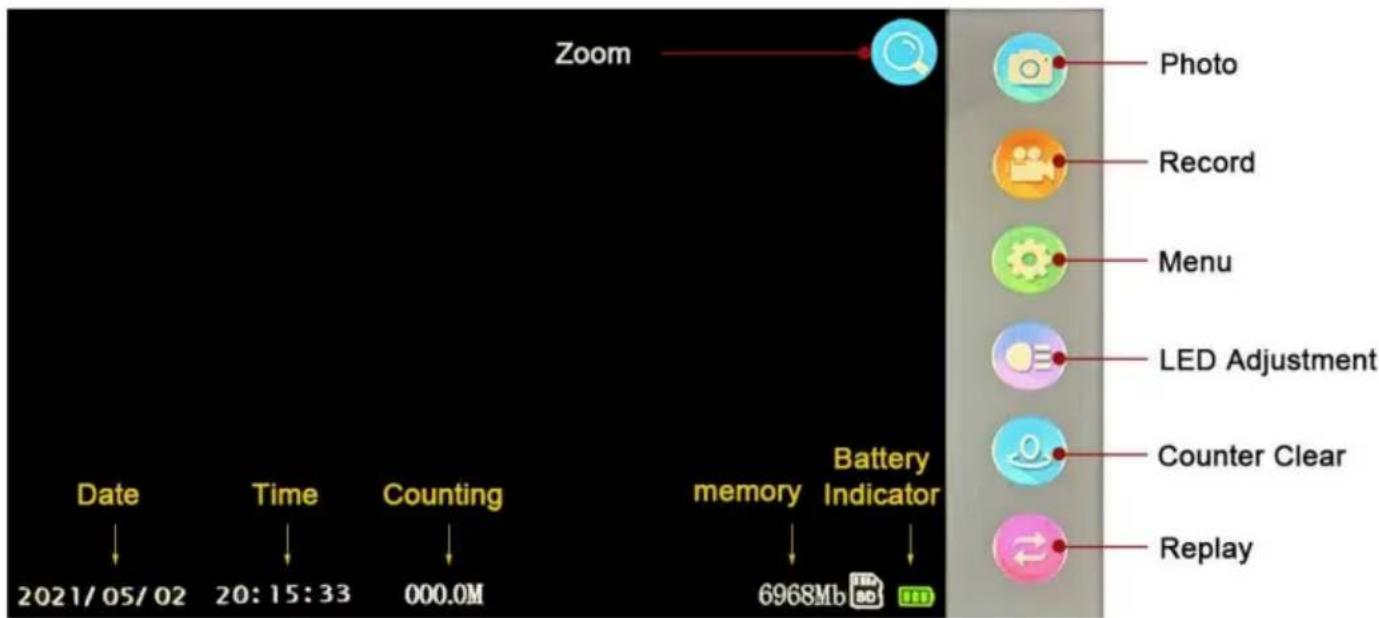

Moniteur

Accessoires de produits

Installation du système

1. Important : éteignez l'interrupteur d'alimentation, connectez la caméra vidéo et le moniteur, sinon la caméra vidéo et le moniteur risquent d'être endommagés.

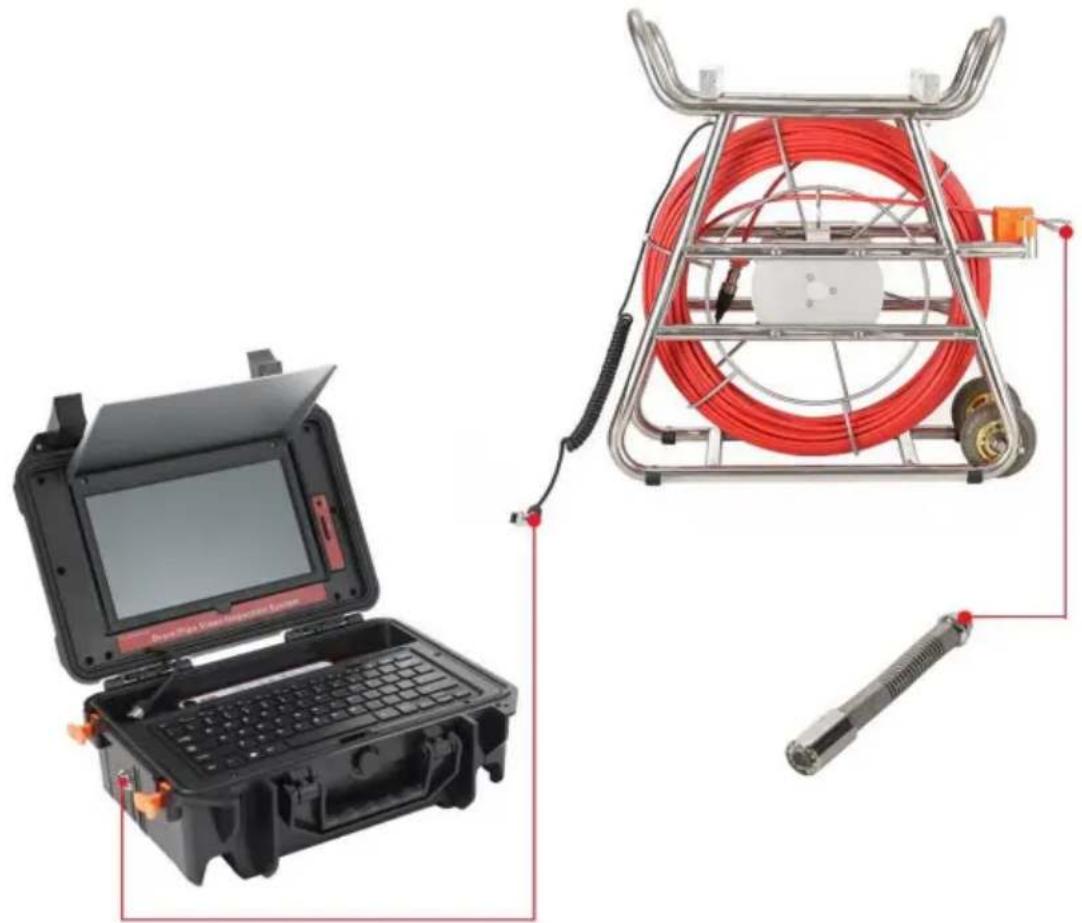

2. Connectez la caméra, la bobine, le boîtier de cellules et le moniteur (photo)
3. Allumez l'interrupteur d'alimentation du boîtier d'alimentation, le voyant lumineux sur le moniteur est allumé, le standard démarre.
4. Installez légèrement la caméra vidéo avec le couvercle de protection et placez-la dans le tuvau, faites tourner la bobine à la profondeur appropriée.
5. Réglez le degré d'éclairage LED au niveau d'éclairage approprié.

Pour la bande vidéo, reportez-vous aux détails de fonctionnement du DVR (fonctionnement d'affichage : Enregistrement Taper )

1. Basculez la vidéo vers un autre grand écran via la ligne vidéo.

2. Après utilisation, retirez soigneusement la caméra du tuyau, prenez un chiffon propre et doux. et un chiffon sec pour le nettoyer et le remettre en place.

Product connection

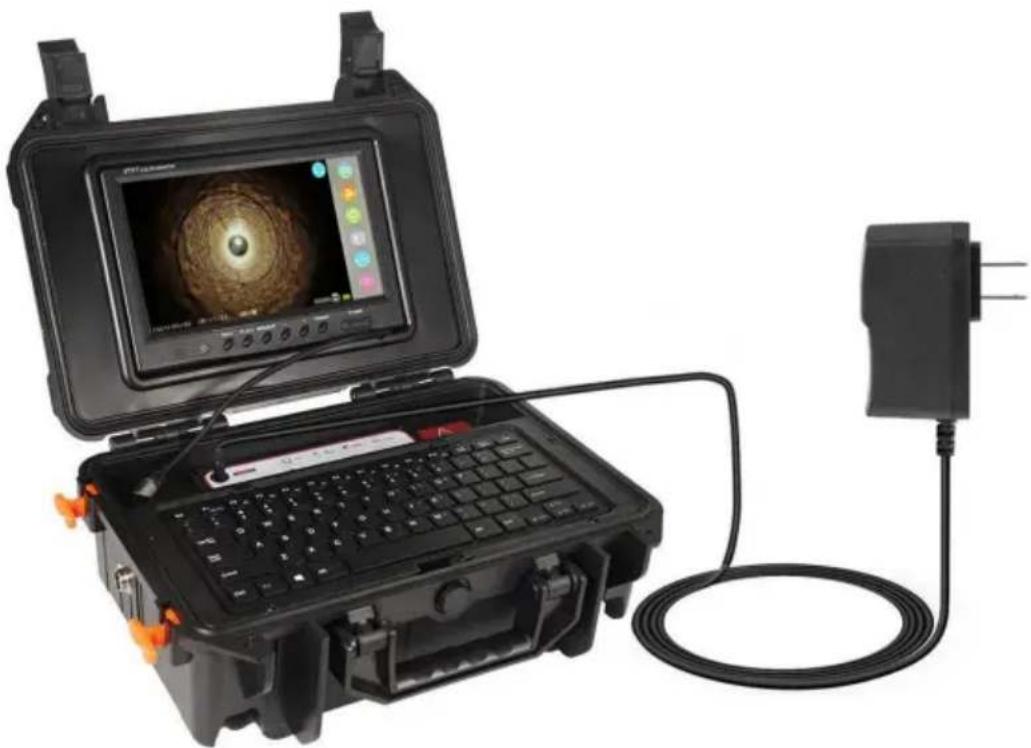

Lorsque la batterie est faible, elle doit être rechargée, et la méthode est la suivante :

1. Retirez le chargeur de la boîte.
2. Connectez le chargeur à la batterie.
3. Connectez le chargeur au courant alternatif de 100-240 V. Le rouge

L'indicateur signifie que la charge est en cours.

1. L'indicateur vert signifie que la charge est terminée.

Remarques : pour garantir une durée de vie plus longue de la batterie, veuillez la recharger régulièrement ; sinon, il ne pourra pas être rechargé.

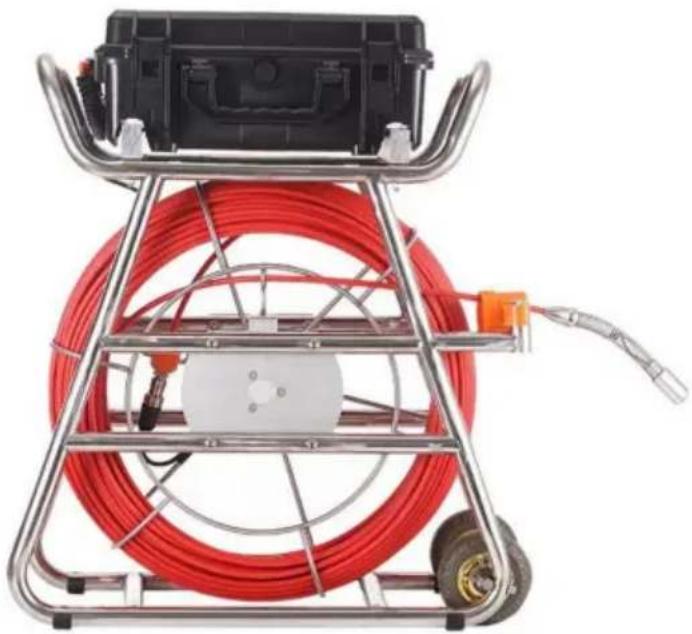

Battery recharge

12V 4500mah Super Hiht Capacity battery

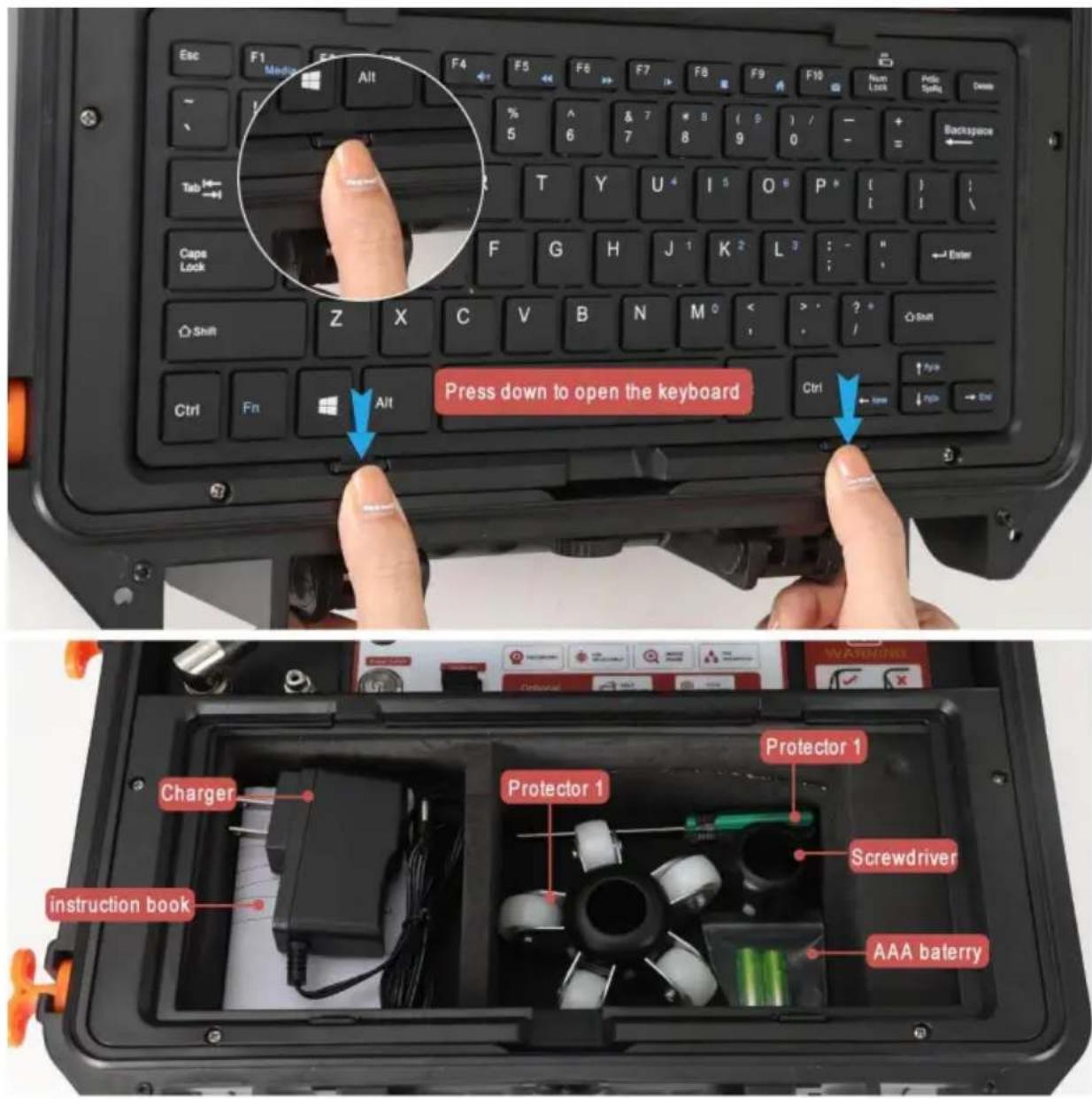

Composants et accessoires du produit

Product Components

Analyse des défaillances de canalisations

1. Assurez-vous que chaque interface est correctement connectée pendant installation.
2. Pendant le processus d'installation, lorsqu'un écran bleu apparaît, il signifie que l'appareil photo, le boîtier de la batterie et l'écran d'affichage ne sont pas connecté avec succès

Vérifiez si la caméra est desserrée et serrez-la. Vérifiez si le câble vidéo de la caméra est en contact complet avec le boîtier de la batterie. Vérifiez si le câble vidéo de l'écran d'affichage et le câble d'alimentation

sont dans

contact complet.

1. Pendant l'utilisation, veillez à charger à temps lorsque le voyant d'alimentation de la batterie s'allume.
   montre la dernière grille d'alimentation pour éviter que la batterie ne soit perdue et incapable à charger.

2. Le câble ne doit pas être noué lors de son utilisation et le câble ne doit pas être courbé

moins de 90°.

1. Ne laissez pas tomber le produit violemment pour éviter que le câble ne se casse!

2. Veuillez couper l'alimentation avant de retirer et d'insérer la carte mémoire

Analyse des défaillances	Causes des pannes et précautions à prendre
Écran bleu	1. Vérifiez si le connecteur de la caméra est desserré et si la caméra est lâche, ce qui a provoqué un mauvais contact.2. Vérifiez si le câble et l'alimentation sont mal connectés.3. Vérifiez si le moniteur est connecté à l'alimentation électrique normalement.4. Vérifiez si le câble est cassé.5. Vérifiez s'il y a une fuite d'eau à l'avant du appareil photo ou si l'appareil photo est endommagé.6. Lorsque vous utilisez l'appareil photo, mettez le couvercle de protection Tout d'abord, protégez l'appareil photo pour qu'il n'entre pas en collision avec des objets durs et les dommages, entraînant l'impossibilité d'afficher les images
La lumière LED n'est pas allumée	1. Lisez le manuel pour savoir comment allumer correctementla lumière.2. vérifiez s'il y a de l'eau dans la caméra, l'eau endommager la LED de la caméra.
Pas de courant	1. Vérifiez si la batterie est complètement chargée.2. Vérifiez si l'écran d'affichage est endommagé. 3.Vérifiez le boîtier d'alimentation et la connexion de l'écran, pour êtreJe suis sûr que c'est vrai.
Impossible de formater	1. La carte mémoire est endommagée. Remplacez-la carte mémoire.
Impossible de charger	1. Vérifiez si le port de charge contient des corps étrangers ou déformation.2. Vérifiez si le chargeur est endommagé.3. Si la puissance est trop faible, elle doit être chargée à temps pour éviter la perte de la batterie et l'impossibilité de la charger
La photo/vidéo ne peut pas être sauvé	1. Vérifiez si la carte mémoire est endommagée. Remplacez-la carte mémoire,.2. Vérifiez si la fente pour carte mémoire contient des objets étrangers de déformation.
Câble cassé	1. Il est recommandé d'utiliser le câble sur des tuyaux avec un diamètre ≥ 60 mm. Faites attention à la force de pousser le câble pour éviter de le casser.2. Ce produit est uniquement utilisé pour la détection et la inspection et ne peut être utilisé à d'autres fins.
Nouage de câbles	1. Lors de la rétraction et de la libération des câbles, les câbles ne peut pas être croisé et noué, et l'arc de courbure des câbles ne doit pas être inférieur à 90 degrés2. Lors de la rétraction du câble, faites attention à la se rétracter de manière ordonnée avec le cadre en fer rotatif et ne pas l'utiliser violemment
Équipement nettoyage	1. Lors du nettoyage de l'équipement, coupez l'alimentation avant le nettoyage pour éviter d'endommager l'équipement.
Note	Si le problème ne peut pas être résolu, ne le démontez pas. utilisateur. Veuillez contacter l'équipe du service après-vente.

Informations de la FCC

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à exploiter le équipement!

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis à les deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles.
2) Ce produit doit accepter toute interférence reçue, y compris interférences pouvant entraîner un fonctionnement indésirable.

AVERTISSEMENT : Les changements ou modifications apportés à ce produit non expressément approuvé par le parti. responsable de la conformité pourrait annuler l'autorisation de l'utilisateur autorisation d'exploiter le produit.

Remarque : Ce produit a été testé et jugé conforme aux limites de un appareil numérique de classe B conformément à la partie 15 des règles de la FCC. Ces limites sont conçus pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence, et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer interférences nuisibles aux communications radio. Cependant, il n'existe pas garantir qu'aucune interférence ne se produira dans une installation particulière. Si cela le produit provoque des interférences nuisibles avec la radio ou la télévision réception, qui peut être déterminée en éteignant et en rallumant le produit, le l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes.

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre le produit et le récepteur.
• Brancher le produit sur une prise d'un circuit différent de celui auquel le récepteur est connecté.

- Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Informations sur l'élimination :

Ce produit est soumis aux dispositions de la directive européenne

2012/19/UE. Le symbole représentant une poubelle à roulettes barrée indique que le produit nécessite une collecte séparée des déchets dans le Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être

jeté avec les ordures ménagères normales, mais doit être apporté à un point de collecte pour recyclage des appareils électriques et électroniques.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 CN.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITÉE.

60329 Francfort-sur-le-Main.
