Type de produit	Endoscope numérique LCD (caméra d'inspection)
Marque	Vevor
Modèle	5003
Taille de l'écran	5,0 pouces IPS HD
Résolution écran	1280 x 720 pixels
Résolution photo	1920 x 1080 (2M)
Résolution vidéo	720p
Format photo	JPG
Format vidéo	AVI
Batterie	Lithium-ion 2000 mAh
Autonomie	3 heures
Temps de charge	2,5 heures
Port de charge	Micro-USB (5V/1A ou 5V/2A)
Capacité carte TF	0 à 64 Go (FAT32)
Température de fonctionnement	-10 à 45°C
Température caméra	-10 à 80°C
Éclairage	LED réglable
Fonctions principales	Prise de photos, enregistrement vidéo, zoom numérique, album, réglages
Langues supportées	10 langues dont français
Accessoires inclus	Anneau de protection, aimant, crochet, miroir
Sécurité	Ne pas utiliser pour diagnostic médical, éviter chocs, garder sec, ne pas exposer à haute température
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon imbibé d'alcool, ranger dans un endroit sec
Assistance technique	www.vevor.com/support

FOIRE AUX QUESTIONS - 5003 Vevor

Comment allumer l'endoscope ?

Basculez l'interrupteur vers la caméra pour allumer l'appareil, et vers l'autre sens pour l'éteindre.

Comment prendre une photo ou enregistrer une vidéo ?

Sur l'interface vidéo, appuyez brièvement sur la touche caméra pour prendre une photo, et appuyez longuement pour enregistrer une vidéo.

Que faire si l'écran d'imagerie n'est pas clair ?

La meilleure distance focale est de 2 cm à 10 cm. Ajustez la distance ou nettoyez l'avant de la caméra avec un chiffon imbibé d'alcool.

Comment charger l'appareil ?

Utilisez un chargeur 5V/1A ou 5V/2A avec le câble Micro-USB fourni. La charge rapide n'est pas supportée.

La caméra chauffe, est-ce normal ?

Oui, il est normal que la caméra chauffe, surtout avec la LED à pleine luminosité. Cela n'affecte pas l'utilisation ni la durée de vie.

Ma carte TF n'est pas reconnue, que faire ?

Vérifiez que la carte est formatée en FAT32. Si ce n'est pas le cas, formatez-la. Essayez de brancher et débrancher la carte.

Comment changer la langue ?

Appuyez sur le bouton Menu, sélectionnez 'Language', choisissez la langue souhaitée (français disponible) et confirmez avec OK.

Que faire en cas de plantage de l'appareil ?

Appuyez sur le bouton de réinitialisation situé sur le côté pour redémarrer l'appareil.

Comment utiliser les accessoires (aimant, crochet) ?

Fixez l'accessoire souhaité sur l'anneau de protection à l'extrémité de la sonde. L'aimant permet de récupérer des objets métalliques, le crochet pour attraper des objets.

Puis-je utiliser l'endoscope pour un examen médical ?

Non, ce produit est un endoscope industriel et n'est pas destiné à un usage médical ou à l'examen humain.

MODE D'EMPLOI 5003 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Endoscope numérique LCD

Modèle : 5003

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Endoscope numérique LCD

Manuel d'instructions

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à contacter

nous:

Assistance technique et certificat de garantie électronique

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre

Veuillez lire attentivement ce manuel avant utilisation !

Sécurité et entretien

• Le produit est une caméra d'endoscopie industrielle et n'est pas destiné à un usage médical. utilisation ou examen humain.
• Ne frappez pas violemment la caméra et ne tirez pas sur le câble.
• Lorsqu'il est utilisé dans un environnement présentant des bosses brusques, veuillez l'utiliser avec précaution pour Empêche la couche protectrice imperméable de la sonde d'être rayée.
• La sonde de la caméra n'est pas constituée de matériaux résistants à la chaleur et aux températures élevées. Lors de la vérification du moteur de l'automobile, veuillez vous assurer que la température dans le le moteur tombe à la température normale.
• Lorsqu'ils ne sont pas utilisés, veuillez vous assurer que l'objectif et l'unité principale sont propres et sécher et éviter tout contact avec de l'huile, etc. ou d'autres substances corrosives et dangereuses.
• Ce produit ne convient pas aux personnes ayant des limitations physiques, sensorielles ou mentales. capacités.
• Ne laissez pas les enfants toucher et utiliser cet équipement.

Instructions pour la batterie

- Veuillez utiliser un chargeur domestique 5 V conforme aux règles de sécurité pour charger l'équipement. La charge rapide n'est pas prise en charge.

Cet appareil prend en charge le chargement pendant

l'utilisation. • Si l'appareil n'est pas utilisé pendant une longue période, assurez-vous qu'il est chargé au moins une fois tous les 3 mois pour éviter des dommages irréparables causés par un décharge de la batterie.

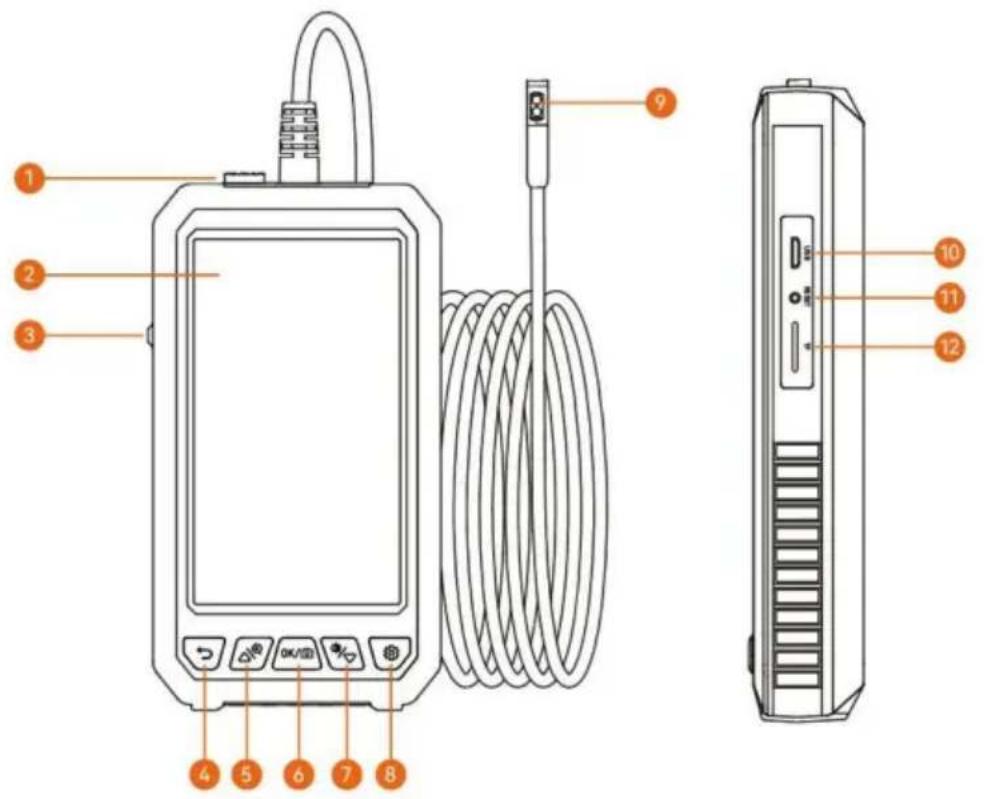

PRÉSENTATION DU PRODUIT

(II existe différentes couleurs et les produits dépendent des objets physiques reçus)

1. Verrouillage de la caméra

Insérez l'interface de la caméra de type C dans l'appareil, et le verrou peut rendre le contact de l'interface stable et prolonger la durée de vie. Si vous souhaitez changer de caméra, vous devez appuyer et déplacer le verrou dans le sens opposé à celui de la caméra. interface.

1. Écran

Écran couleur HD Full View IPS de 5 pouces

1. Alimentation

Basculez l'interrupteur vers la caméra pour l'allumer et retournez-le dans l'autre sens pour l'allumer.

1. Retour/Album

Actionnez ce bouton sur l'interface vidéo, sa fonction est d'entrer dans la gestion des images, et c'est la fonction de retour sur d'autres interfaces

1. Haut/zoom avant

Si le bouton est actionné sur l'interface vidéo, l'image peut être cycliquement agrandi, et c'est le bouton de mouvement vers le haut sur d'autres interfaces

1. Touche caméra/touche de confirmation

Lorsque vous utilisez cette touche sur l'interface de l'appareil photo, appuyez brièvement pour prendre des photos et appuyez longuement pour enregistrer une vidéo. Une autre interface est la fonction de confirmation.

1. Vers le bas

Lorsque vous utilisez ce bouton sur l'interface vidéo, il s'agit de régler la luminosité de la lumière LED. Si une autre interface est une fonction de déplacement vers le bas.

1. Clé de réglage

Appuyez brièvement sur 🎨 " pour accéder à la fonction de réglage du menu. (Si le produit est un la "caméra à double objectif, appuyez longuement 🎨 " pour basculer entre la caméra latérale et sur" la caméra frontale)

1. Objectif

Avec lentille lumineuse LED

1. Interface de chargement USB

La transmission de données est possible lorsque l'USB est connecté à l'ordinateur pour chargement (il est recommandé de ne pas utiliser d'adaptateur supérieur à 12 V pour charger le produit)

1. Bouton de réinitialisation

Lorsque le produit plante, appuyez dessus pour redémarrer l'appareil

1. Emplacement pour cartes TF

Prise en charge de l'extension de la carte TF (MicroSD) 0-64G

*Veuillez insérer la carte TF lorsque les machines s'éteignent

Basculez l'interrupteur vers la caméra pour l'allumer et retournez-le dans l'autre sens pour l'allumer.

Utilisez le câble de chargement USB pour charger le appareil

Insérez la carte TF :

*Veuillez insérer la carte TF à l'état éteint

*Veuillez faire attention à savoir si l'insertion la direction et les faces avant et arrière de la carte TF sont correct

*N'utilisez pas de force excessive lors de l'insertion ou retirer la carte TF pour éviter d'endommager le structure de la fente pour carte

Paramètres de langue

Le système prend en charge le chinois simplifié, le japonais, l'anglais, le coréen, le français, Allemand, italien, espagnol, russe, polonais

1. Appuyez sur "Bouton" pour accéder à la page de configuration
2. Sélectionnez le paramètre de langue
3. Appuyez sur les boutons haut et bas pour sélectionner la langue souhaitée
4. Appuyez sur "OK/☐ sauver

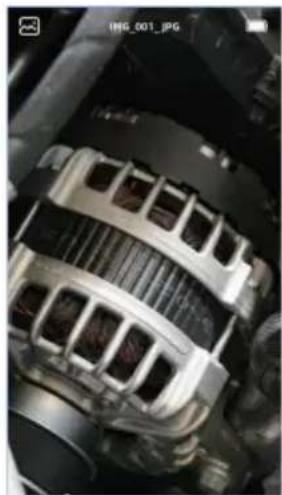

Entrer dans l'album photo

1. Appuyez sur "←" pour passer à l'affichage de l'album photo.
2. Sélectionnez la photo ou la vidéo que vous souhaitez visualiser, presse " 🔍" pour supprimer la photo ou la vidéo.

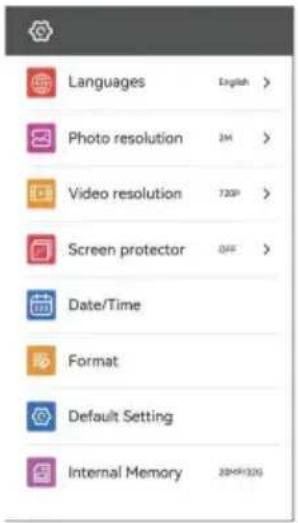

Paramètres

1. Cliquez sur le bouton « » pour accéder au mode de réglage.
2. Utilisez les touches "pour déplacer le curseur gris et sélectionnez l'élément de menu souhaité.
3. Sélectionnez l'élément souhaité, cliquez sur le" " la clé de entrez, utilisez les touches " et " pour sélectionner le paramètres requis, puis cliquez sur la touche " pour confirmer.
4. Une fois le réglage terminé, cliquez sur le bouton "💡" clé quitter le mode de réglage.

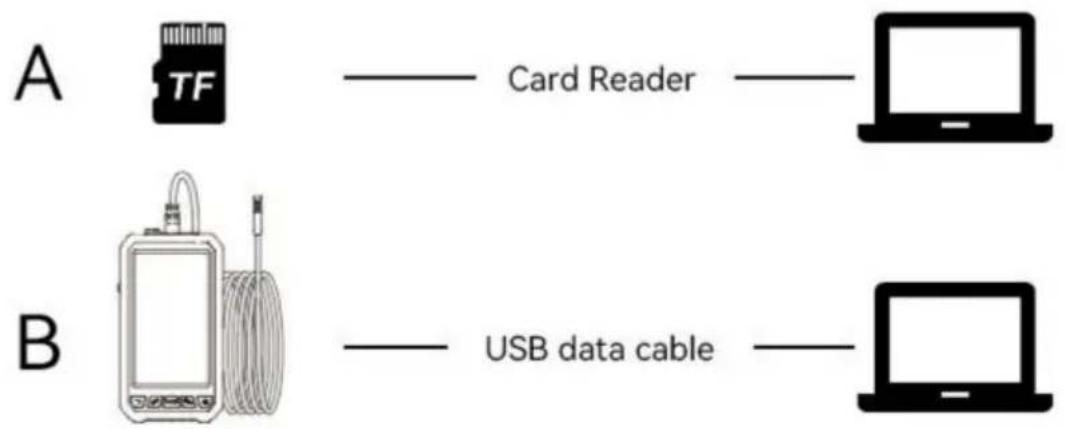

Copier des fichiers image et vidéo

Peut utiliser une carte TF pour copier directement, ou utiliser un câble USB pour se connecter à un ordinateur pour copie

Lors de l'utilisation de la copie, si la machine n'est pas connectée à l'ordinateur, veuillez

redémarrez la machine ou branchez et débranchez la ligne de données USB. Ne pas brancher et débrancher

Le câble de données USB pendant le processus de transmission de données, ce qui entraînera le la transmission des données échoue.

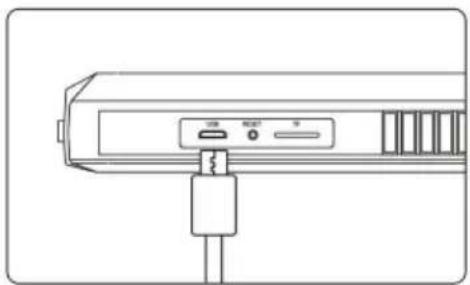

Guide de chargement

Utilisez le chargement USB

câble pour charger l'appareil

1. Connectez l'appareil à l'adaptateur micro USB pour Chargement (5 V/1 A/5 V/2 A). Le produit ne prend en charge la charge rapide.

2. Pendant le processus de charge, le symbole d'alimentation indique que la charge est en cours

3. Lorsque l'appareil est complètement chargé, l'alimentation l'écran affiche l'état complet

FAQ

1. Des décalages se sont produits lors de la sortie des photos du produit

Veuillez vérifier si le produit a suffisamment de puissance ou redémarrer l'appareil.

1. Crash du produit

Veuillez appuyer sur le bouton de réinitialisation de l'appareil ou redémarrer l'appareil.

1. L'écran d'imagerie n'est pas clair

La meilleure distance focale d'imagerie du produit est : 2 cm-10 cm, veuillez calibrer le distance de l'objet, ou nettoyez l'avant de la caméra avec un chiffon imbibé d'alcool propre.

1. Chargement du produit

Veuillez utiliser un chargeur (5 V/1 A/5 V/2 A) pour charger l'appareil. Le produit ne prend en charge la charge rapide.

1. La caméra est chaude

Il est normal que la caméra chauffe, surtout lorsque le voyant LED de la caméra est allumé. à la luminosité la plus élevée. Mais cela n'affecte pas l'utilisation normale ou la durée de vie.

1. La carte TF ne peut pas être reconnue

Veuillez confirmer si le format TF est FTA32. Si ce n'est pas le cas, veuillez le formater et ne pas le faire. reconnais le. Veuillez brancher et débrancher à nouveau la carte TF.

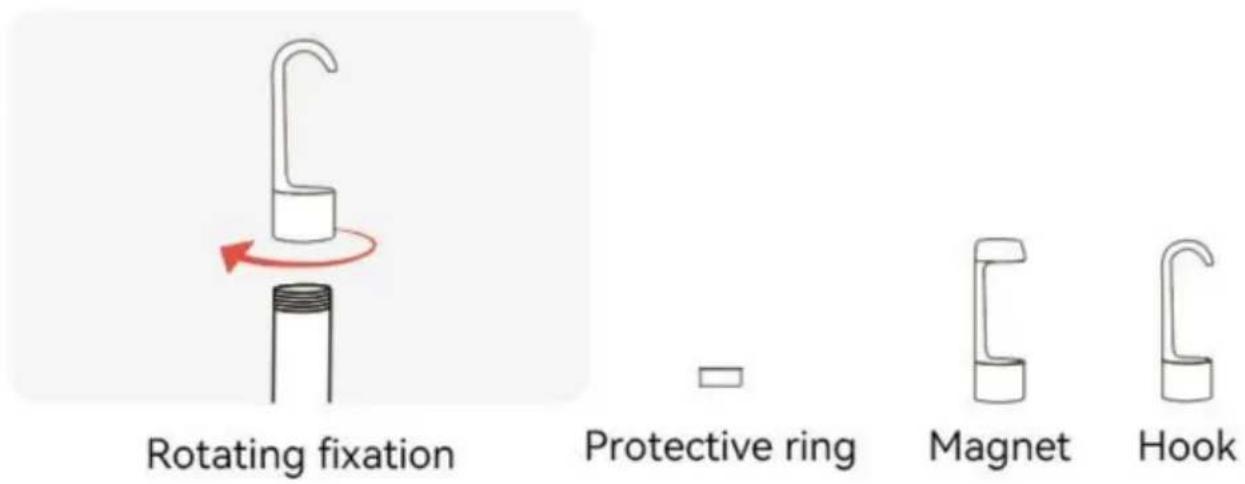

Guide d'installation des accessoires

Accessoires : anneau de protection*1, aimant *1, crochet *1

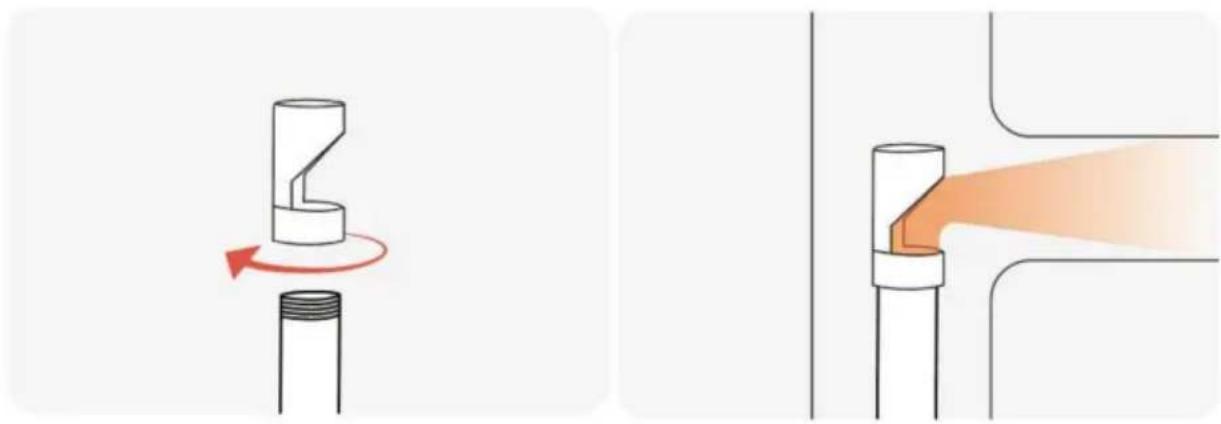

Miroir

Double objectif, pas besoin de miroir latéral, un seul objectif est équipé d'un miroir latéral.

Réfléchissez le côté à travers le miroir, en observant les objets dans une plage plus large

Caractéristiques

Type d'écran : écran couleur de 5,0 pouces

Résolution photo: 1920*1080

Résolution d'écran : 1280*720

Format des photos : JPG

Format vidéo : AVI

Température de fonctionnement : 14 -113 (-10 -45 )

Température de la caméra : 14 -176 (-10 ~ 80 )

Port de chargement : Micro-USB

Batterie : 2000 mAh

Autonomie de la batterie : 3 heures

Temps de charge de la batterie : 2,5 heures

Capacité TF: 0 ~ 64G

Déclaration FCC :

Cet appareil est conforme à la partie 15 des règles FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit

pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris

interférences pouvant provoquer un fonctionnement indésirable.

Informations sur l'élimination :

Ce produit est soumis aux dispositions de la directive européenne

2012/19/UE. Le symbole représentant une poubelle sur roulettes barrée indique que le produit nécessite une collecte séparée des déchets dans le Union européenne. Ceci s'applique au produit et à tous les accessoires

marqué de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec déchet domestique normal, mais doit être déposé dans un point de collecte pour recyclage appareils électriques et électroniques.
