ZX2-D2 - Caméra vidéo Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Endoscope de direction (endoscope rotatif) portable haute définition
Marque	Vevor
Modèle	ZX2-D2

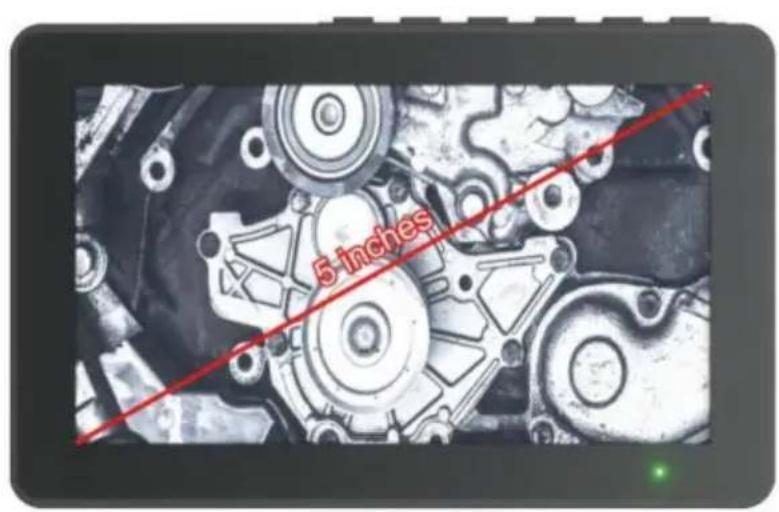

Écran d'affichage	5 pouces (diagonale)
Diamètre de la lentille	6,4 mm
Longueur du tube serpent	1,5 m
Pixels de l'objectif	2 millions
Distance focale effective	3 à 8 cm
Source lumineuse	LED lumineuse intégrée réglable
Angle de rotation de la caméra	≥ 180° dans les deux sens
Fonctions principales	Inspection vidéo en temps réel, prise de photos, enregistrement vidéo (avec carte TF), réglage de la luminosité, orientation directionnelle par volant
Alimentation	Batterie rechargeable intégrée, charge via 5V 1A, autonomie d'environ 4 heures
Entretien et nettoyage	Garder propre, éviter l'exposition au soleil et le contact avec des liquides corrosifs
Sécurité	Ne pas utiliser comme dispositif médical ; température maximale de la caméra : 85°C ; ne pas tordre ou tirer le tube ; tenir hors de portée des enfants
Pièces détachées et réparabilité	Contacter le support technique Vevor pour assistance
Informations générales	Conforme à la partie 15 des règles FCC ; directive DEEE 2012/19/UE ; fabrication : Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine

FOIRE AUX QUESTIONS - ZX2-D2 Vevor

Comment charger l'endoscope Vevor ZX2-D2 ?

Utilisez un chargeur 5V 1A. Pendant la charge, le voyant est rouge ; une fois complètement chargé, il devient vert. Il est recommandé de charger complètement avant la première utilisation.

Puis-je utiliser l'endoscope sans carte TF ?

Oui, vous pouvez observer en temps réel, mais la prise de photos et l'enregistrement vidéo nécessitent une carte TF (non incluse).

Quelle est la température maximale que la caméra peut supporter ?

La caméra ne doit pas être utilisée à une température supérieure à 85°C. Au-delà, une alarme sonore se déclenche ; retirez immédiatement la caméra de l'environnement chaud.

Comment régler la direction de la caméra ?

Tournez le volant sur la poignée à gauche ou à droite pour orienter la caméra à 180° dans chaque sens.

Que faire si l'image se fige ou si l'appareil ne répond plus ?

Utilisez un lecteur de carte pour appuyer sur le trou de réinitialisation à l'arrière de l'écran. Cela devrait redémarrer l'appareil.

Quelle est la distance de mise au point effective ?

La distance focale effective est de 3 à 8 cm. Pour une image nette, placez l'objet dans cette plage.

Comment nettoyer l'endoscope ?

Maintenez le produit propre, évitez l'exposition directe au soleil et le contact avec des liquides corrosifs. Utilisez un chiffon doux et sec pour nettoyer l'écran et la lentille.

L'endoscope peut-il être utilisé pour des examens médicaux ?

Non, ce produit n'est pas un dispositif médical et ne doit pas être utilisé sur le corps humain ou pour des diagnostics médicaux.

Comment assembler et désassembler l'écran ?

Faites glisser le loquet à l'arrière de l'écran vers la droite pour connecter ou retirer la poignée. Ne forcez pas lors de l'assemblage.

Que faire en cas de dysfonctionnement ?

Consultez le manuel d'instructions. Si le problème persiste, contactez le support technique Vevor à l'adresse www.vevor.com/support.

MODE D'EMPLOI ZX2-D2 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

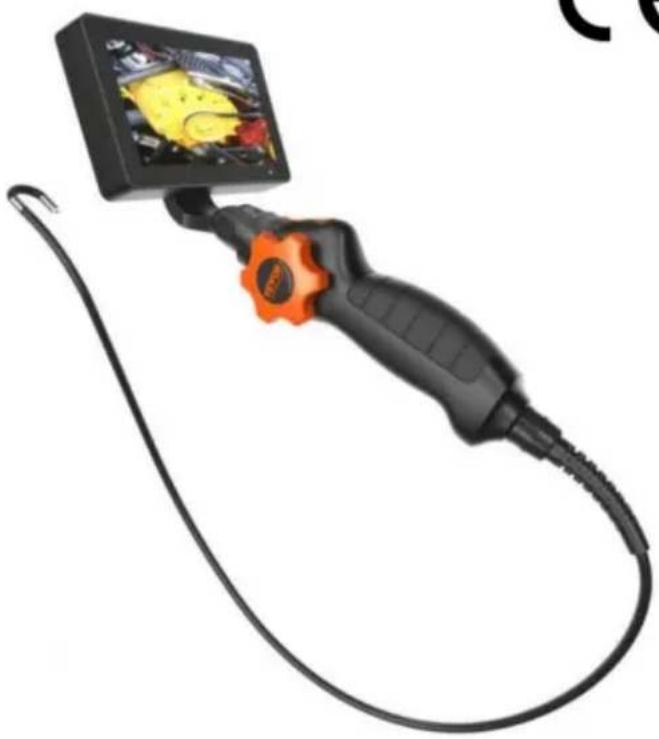

Endoscope de direction

Modèle : ZX2-D2

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire utilisée uniquement par nous représente une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques top et doses pas forcément

entendent couvrir toutes les catégories d'outils que nous proposons. On vous le rappelle gentiment de vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux plus grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Endoscope de direction

Manuel d'instructions

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à contacter

nous:

Assistance technique et certificat de garantie électronique

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation.

L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

DESCRIPTION DU PRODUIT

Ce produit est un endoscope de détection portable haute définition, qui peut être affiché sur l'écran en temps réel grâce à l'image de la caméra frontale.

Les produits sont largement utilisés dans les domaines de l'inspection des réparations automobiles, des pipelines inspection,

Rappel chaleureux:

1. Il ne peut pas être utilisé comme dispositif médical
2. La caméra de ce produit ne peut pas être utilisée dans un environnement à haute température. Il y aura une alarme sonore lorsque la température sera supérieure à 85 .

Veuillez retirer la caméra de l'environnement à haute température lorsque vous donnez un alarme.

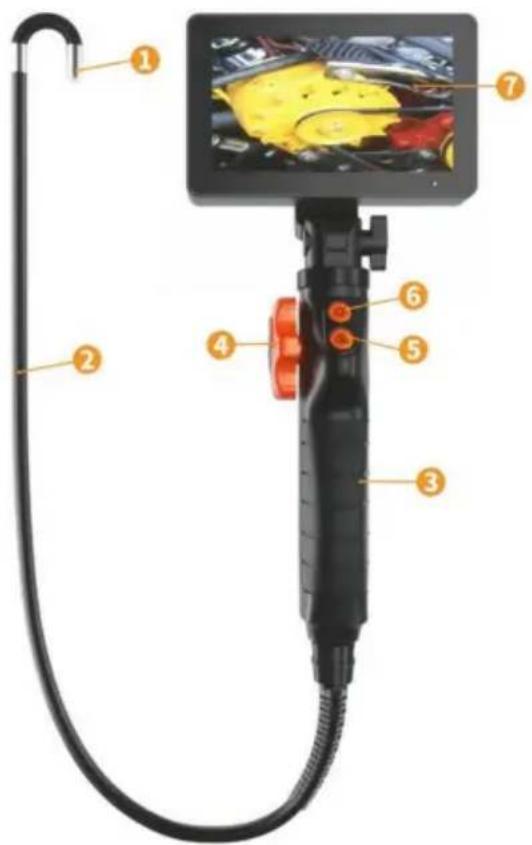

PRÉSENTATION DU PRODUIT

(II existe différentes couleurs et les produits sont soumis aux objets physiques reçu)

Dépose et pose de l'écran d'affichage

Méthode d'installation : déplacez le loquet à l'arrière de l'écran vers la droite et connectez la poignée à l'écran.

Méthode de retrait : déplacez le loquet à l'arrière de l'écran vers la droite et retirez l'écran de la poignée.

INSTRUCTIONS D'UTILISATION DE L'AFFICHAGE

Instructions d'utilisation des clés

En cours d'utilisation, si l'image est bloquée et que la machine ne peut pas être arrêtée, utilisez le lecteur de carte pour l'aligner avec le trou de réinitialisation à l'arrière de l'écran d'affichage, appuyez une fois, puis testez à nouveau

Aucune carte TF n'est insérée, ne peut observer que normalement, ne peut pas prendre de photos/vidéos (Livré sans carte TF)

Invite de charge : lors de la charge, le voyant de charge sera rouge et une fois complètement chargé, le voyant de charge sera vert

Rappel chaleureux : chargez l'écran avant utilisation

DESCRIPTION DES TOUCHES SUR LE CORPS DE LA POIGNÉE 1. Touche Photo : appui court pour prendre des photos/appui long pour enregistrer

1. Touche Lumière : appuyez brièvement pour régler la luminosité de la caméra.
2. Volant : tournez à gauche et à droite pour régler la direction de la caméra.

Diamètre de la lentille : 6,4 mm

Longueur du tube serpent : 1,5 M

Pixel de l'objectif : 2

millions Distance focale effective : 3-8

CM Source de lumière de l'objectif : LED lumineuse

intégrée Angle de rotation : ≥ 180° dans les deux sens

Écran d'affichage : 5 pouces

Endurance : environ 4 heures

Tension de charge : 5 V 1 A.

QUESTIONS NÉCESSITANT UNE ATTENTION

1. N'utilisez pas la force brute lors de l'installation et du retrait. 2. La distance

focale effective de la caméra est de 3 à 8 cm. Veuillez voir l'image dans cette plage 3. Ce produit ne peut pas être utilisé pour

des tests médicaux et sur le corps humain 4. Veuillez garder ce produit hors de portée des enfants pour éviter des dommages inutiles et des pertes de biens 5. Veuillez garder le produit propre et éviter toute

exposition à la lumière du soleil et le

contact direct avec des liquides corrosifs 6. Retirez la bobine après avoir vérifié que le volant revient en position médiane.

Il est strictement interdit de

tourner violemment le volant. 7. Ne pas tordre ou tirer le corps pliable à l'avant de la bobine. 8. Veuillez manipuler avec précaution. Ne pliez pas excessivement le tube serpent. La limite de flexion du tube serpent est d'un cercle

1. La température de la caméra de ce produit ne peut pas être supérieure à 85

DÉPANNAGE

Conseils : Chargez avant utilisation

Cet appareil est conforme à la partie 15 des règles FCC. L'opération est sous réserve des deux conditions suivantes :

(1) Cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) ce l'appareil doit accepter toute interférence reçue, y compris

interférences pouvant provoquer un fonctionnement indésirable.

Informations sur l'élimination :

Ce produit est soumis aux dispositions de la directive européenne

2012/19/UE. Le symbole représentant une poubelle sur roulettes barrée indique que le produit nécessite une collecte séparée des déchets dans le Union européenne. Ceci s'applique au produit et à tous les accessoires

marqué de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec déchet domestique normal, mais doit être déposé dans un point de collecte pour recyclage appareils électriques et électroniques.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 RUE ROKEVAASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Lieu, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITÉE.

60329 Francfort-sur-le-Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

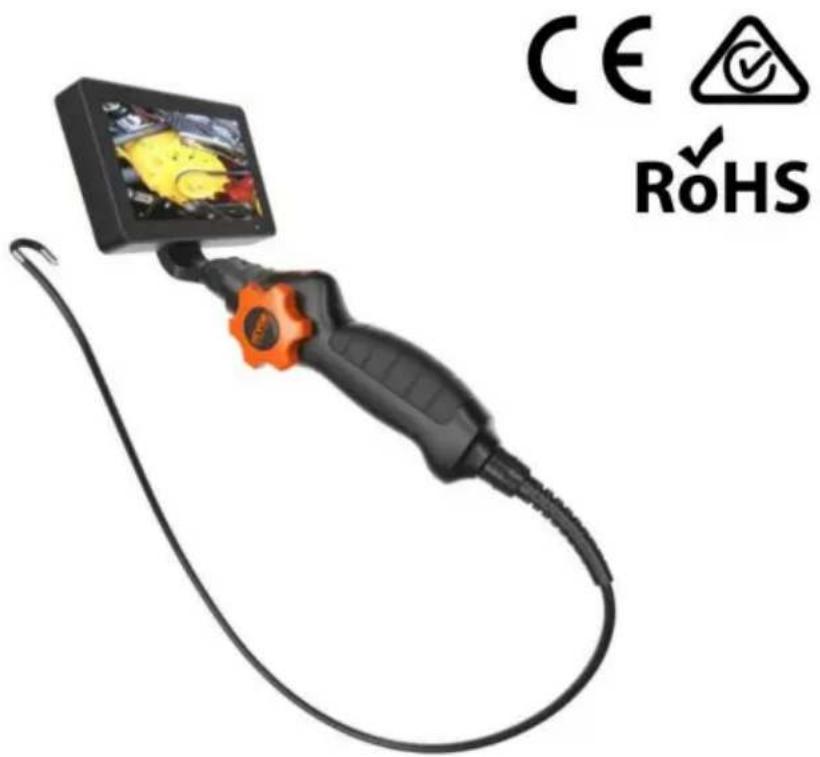

Endoscope rotatif

BESOIN D'AIDE? CONTACTEZ-NOUS!

Avez-vous des questions sur le produit? Avez-vous besoin d'une assistance technique? S'il te plaît Contactez-nous:

Assistance technique et certificat de garantie électronique www.vevor.com/support

Ceci est le manuel d'utilisation original, veuillez lire toutes les instructions avant Mise en service soignée. VEVOR se réserve une interprétation claire de nos mode d'emploi. L'apparence du produit correspond au produit que vous ont reçu. Nous vous demandons de comprendre que nous ne vous informerons plus, s'il existe des mises à jour technologiques ou logicielles pour notre produit.

DESCRIPTION DU PRODUIT :

Ce produit est un endoscope portable de détection haute résolution doté du

L'image de la caméra frontale peut être affichée sur l'écran en temps réel.

Les produits sont largement utilisés dans l'inspection des réparations automobiles,

l'inspection des pipelines, la protection incendie et la sécurité, etc.

Conseils amicaux :

1. Il ne peut pas être utilisé comme dispositif médical.
2. La caméra de ce produit ne peut pas être utilisée dans un environnement à haute température températures

être utilisé. Lorsque la température est supérieure à 85 , un son audible retentit

Alarme. Veuillez retirer la caméra de l'environnement à haute température lorsqu'une alarme est déclenchée.

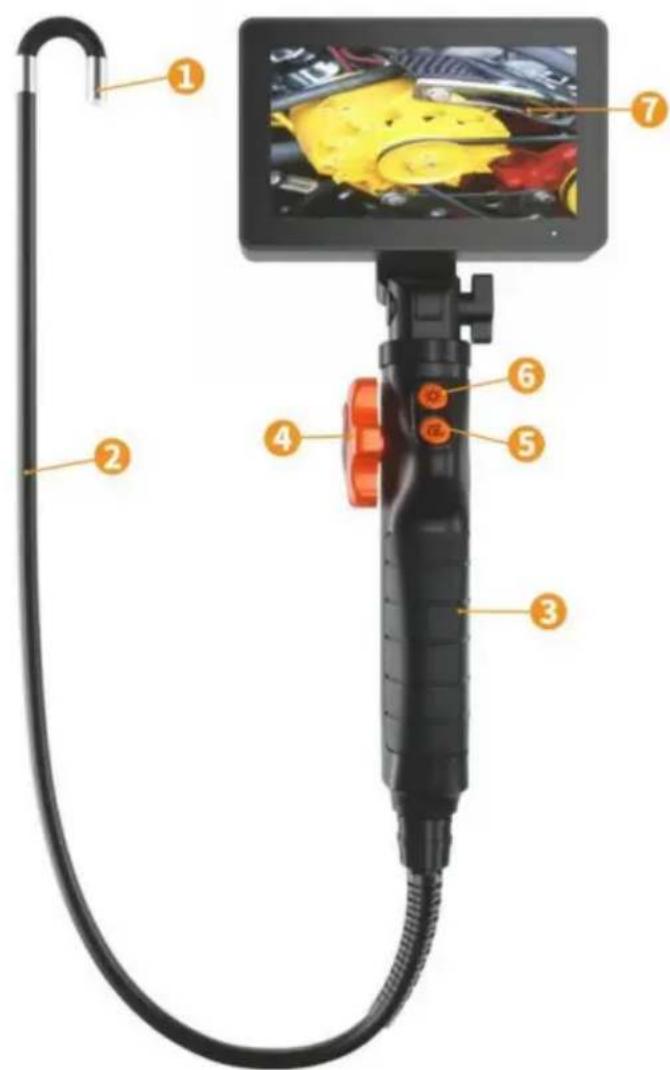

PRÉSENTATION DU PRODUIT :

Démontage et assemblage de l'écran

Méthode d'installation : faites glisser le loquet à l'arrière de l'écran vers la droite et connectez la poignée à l'écran.

Méthode de démontage : faites glisser le loquet à l'arrière de l'écran vers la droite et retirez l'écran de la poignée

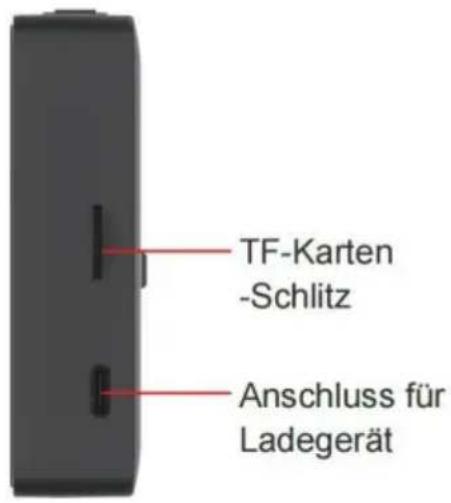

INSTRUCTIONS D'UTILISATION DE L'AFFICHAGE

Instructions pour utiliser les boutons :

Si l'image se fige pendant l'utilisation et que l'appareil ne peut pas être éteint, utilisez le lecteur de carte pour le faire.

Alignez le trou de réinitialisation à l'arrière de l'écran, appuyez une fois et puis testez à nouveau.

Aucune carte TF insérée, juste une observation normale, pas de photo/vidéo (usine sans carte TF)

Indicateur de charge : lors de la charge, l'indicateur de charge s'allume en rouge et lorsqu'il est complètement chargé, l'indicateur de charge s'allume en vert.

Remarque : chargez l'écran avant utilisation.

DESCRIPTION DES BOUTONS SUR LE BOÎTIER DE LA POIGNÉE

1. Bouton Photo : appuyez brièvement pour prendre une photo/appuyez longuement pour enregistrer
2. Bouton Lumière : appuyez brièvement pour régler la luminosité de la caméra.
3. Volant : tournez-le à gauche et à droite pour régler la direction de la caméra.
   mettre en place.

Diamètre de la lentille : 6,4 mm

Longueur de la bobine : 1,5 M

Pixels de l'objectif : 2 millions

Source de lumière dans la lentille : LED lumineuse intégrée

Distance focale efficace : 3-8 cm

Angle de rotation : ≥ 180° dans les deux sens

Affichage : 5 Zoll (environ 13 cm)

Autonomie : env.

Charge: 5V 1A

DANGER:

1. Ne forcez pas lors du montage et du démontage.
2. La distance focale effective de la caméra est de 3 à 8 cm, veuillez regarder l'image au sein de cette zone.
3. Ce produit ne peut pas être utilisé à des fins de traitement médical et d'enquête.
   du corps humain peut être utilisé.
4. Veuillez garder ce produit hors de portée des enfants pour éviter des dommages inutiles et des pertes de biens.
5. Veuillez garder le produit propre, éviter l'exposition au soleil et
   contact direct avec des liquides corrosifs.
6. Retirez la bobine après vous être assuré que
   le volant est en position médiane. Il est interdit de forcer le volant
   Faire tourner.
7. Le coude à l'extrémité avant de la bobine ne doit pas être tordu ou tiré.
   devenir.
8. Veuillez les manipuler avec prudence. Ne pliez pas trop la bobine.

La limite pour plier la bobine est un cercle.

1. La température de la caméra de ce produit ne peut pas être supérieure à 85 .

DÉPANNAGE

Conseils : Chargez avant utilisation

Cet appareil est conforme à la partie 15 des règles FCC. Le

Le fonctionnement est soumis aux deux conditions suivantes :(1)Cet appareil ne peut pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris

Interférence pouvant provoquer un fonctionnement indésirable.

Informations sur l'élimination :

Ce produit est soumis à la réglementation européenne

Directive 2012/19/UE. Le symbole d'un barré

Poubelle à roulettes signifie que le produit se trouve dans l'Union européenne doivent être collectés séparément. Ceci s'applique au produit et tous les accessoires marqués de ce symbole. Des produits,

marqué comme tel ne doit pas être jeté avec les ordures ménagères normales

doivent être éliminés, mais doivent être apportés à un point de collecte pour recyclage Des appareils électriques et électroniques sont apportés.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD. 1 RUE ROKEVAASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Lieu, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITÉE.

60329 Francfort-sur-le-Main.
