BEDIENUNGSANLEITUNG ZX2-D2 Vevor

HabenSieFragenzumProdukt?BenötigenSietechnische Unterstützung? Bitte kontaktieren Sie uns:

Dies ist die Original-Bedienungsanleitung, bitte lesen Sie alle Anweisungen vor Inbetriebnahme sorgfältig durch. VEVOR behält sich eine klare Auslegung unsere Bedienungsanleitung vor. Das Aussehen des Produkts entspricht dem Produkt, d erhalten haben. Wir bitten um Ihr Verständnis, dass wir Sie nicht mehr informiert wenn es irgendwelche Technologie- oder Software-Updates für unser Produkt gibt

BESCHREIBUNG DES PRODUKTS:

Dieses Produkt ist ein tragbares hochauflösendes Detektion-Endoskop, das über Bild der Frontkamera in Echtzeit auf dem Bildschirm angezeigt werden kann.

Die Produkte werden häufig in den Bereichen Autoreparaturinspektion,

Rohrleitungsinspektion, Feuerschutz und Sicherheit usw. eingesetzt.

Freundliche Hinweise:

1. Es kann nicht als medizinisches Gerät verwendet werden.
2. Die Kamera dieses Produkts kann nicht in einer Umgebung mit hohen Temperaturen

verwendet werden. Wenn die Temperatur höher als 85 °C ist, ertönt ein akus Alarm. Bitte entfernen Sie die Kamera aus der Umgebung mit hohen Tempera wenn ein Alarm ausgelöst wird.

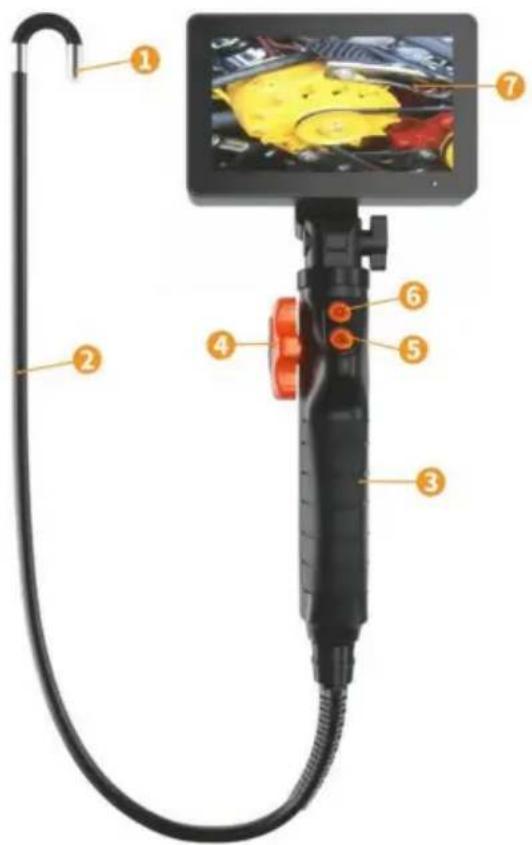

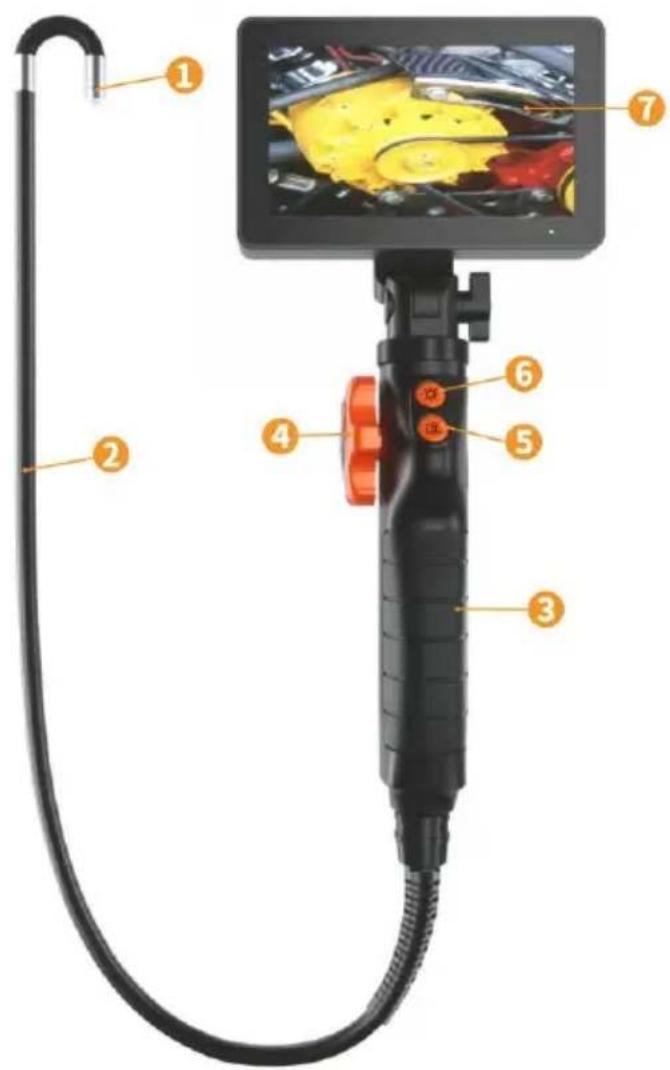

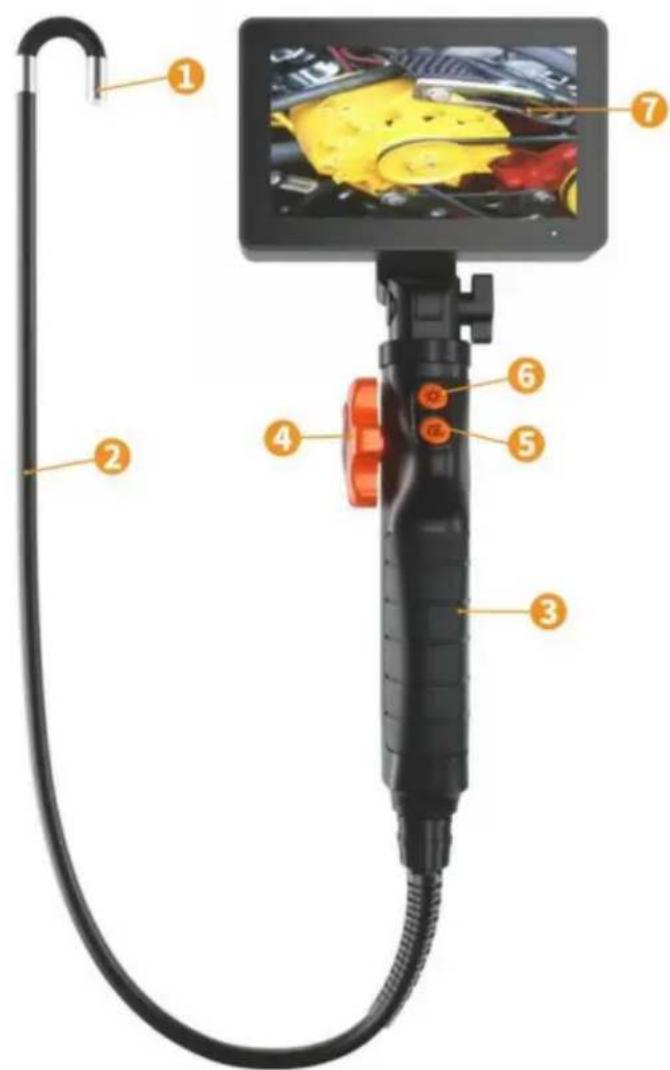

EINFÜHRUNG DES PRODUKTS:

1 Kamera
② Schlangenrohr
3 Handgriff Gehäuse
4 Lenkrad
5 Foto-Taste
6 Licht Taste
7 Display-Bildschirm

8 Verriegelung
9 Display-Anschluss Sockel
10 Griffanschluss Sockel
11 Reset-Taste

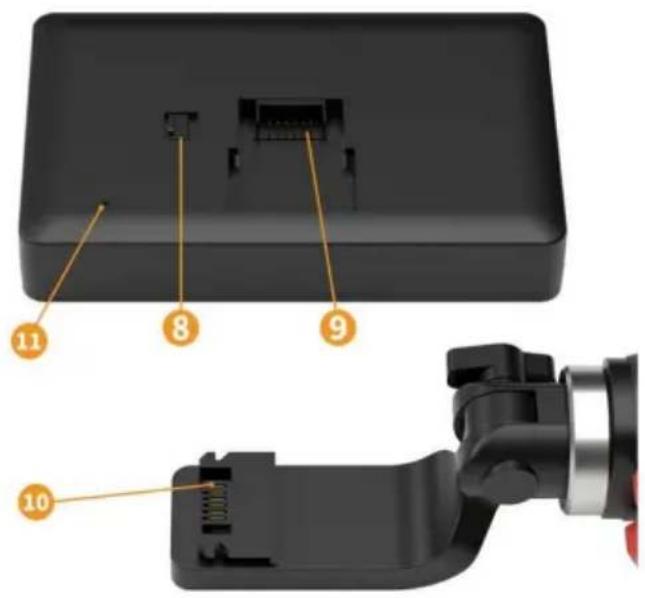

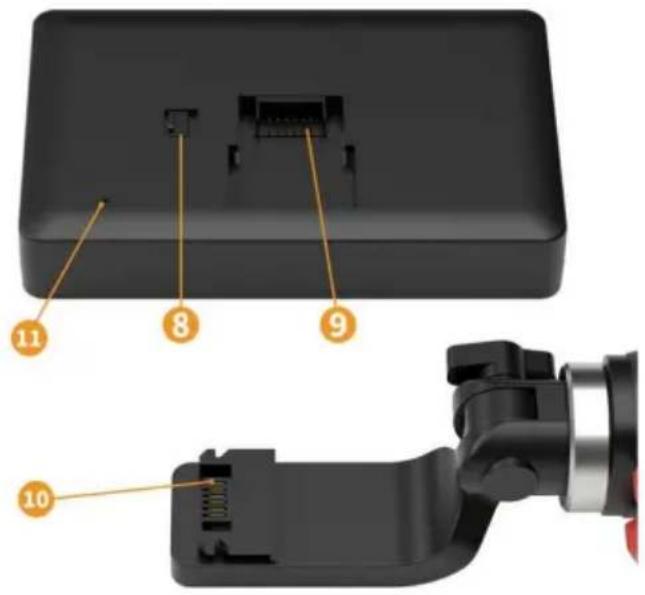

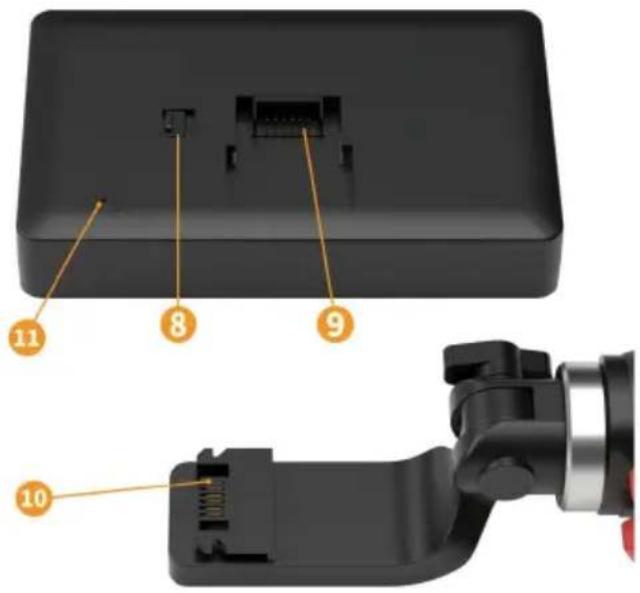

Demontage und Montage des Bildschirms

Installationsmethode: Schieben Sie den Riegel auf der Rückseite des Bildschirm nach rechts und verbinden Sie den Griff mit dem Bildschirm.

Demontagemethode: Schieben Sie den Riegel auf der Rückseite des Bildschirm nach rechts und nehmen Sie den Bildschirm vom Griff

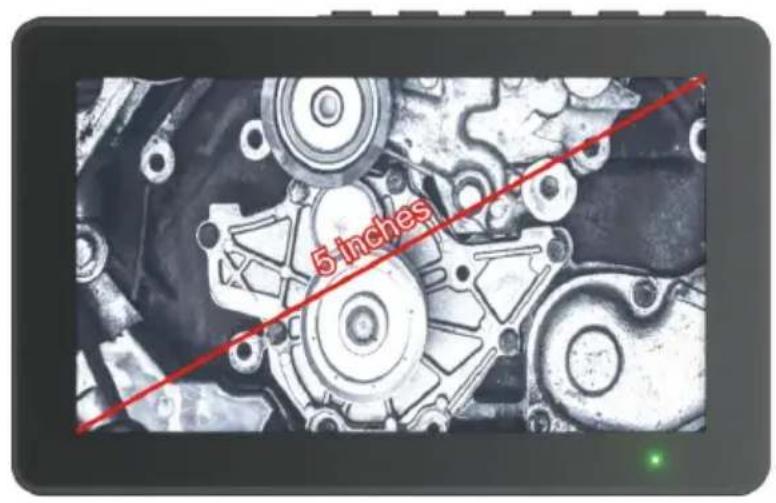

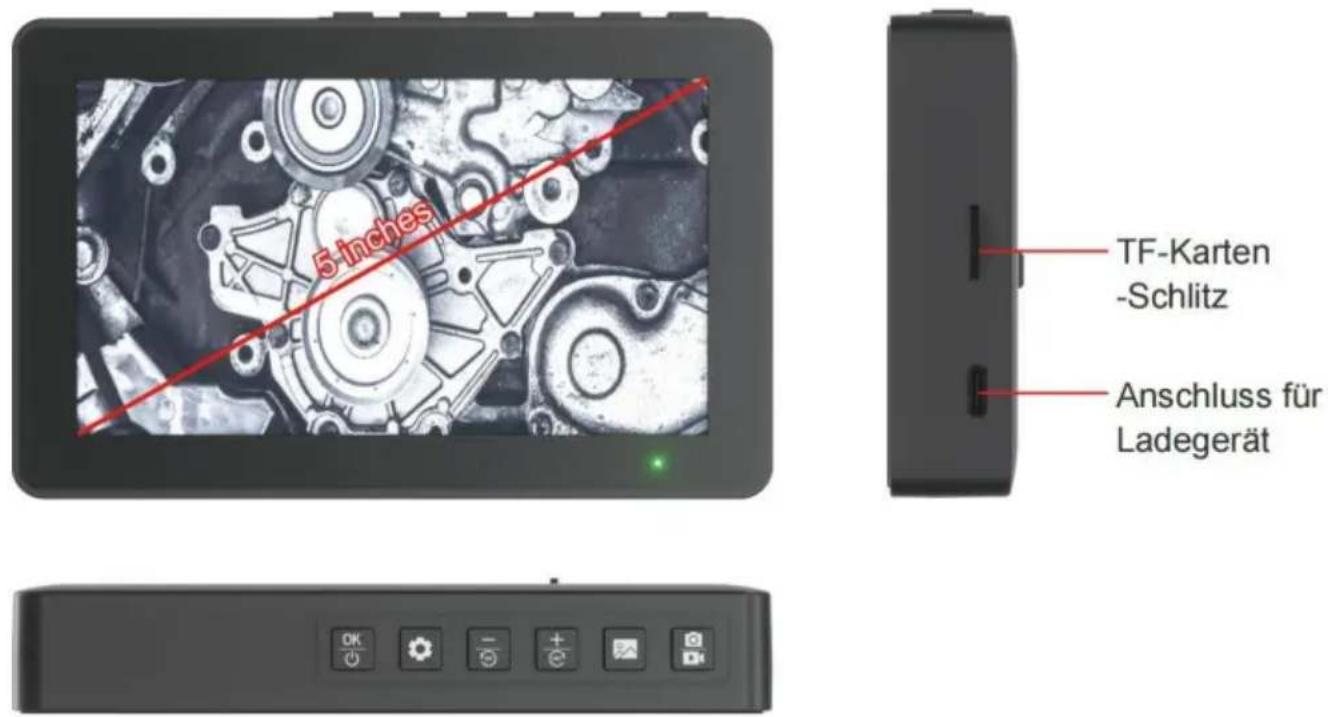

DISPLAY OPERATION INSTRUCTIONS

5 inches

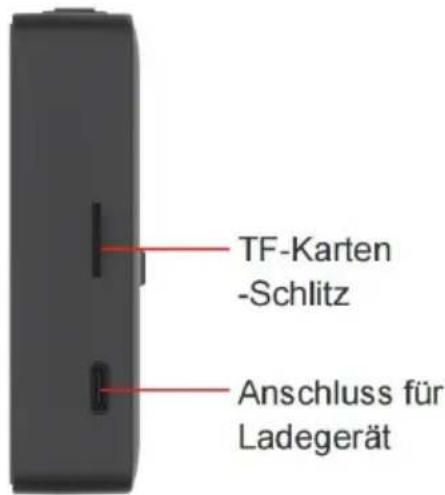

TF-Karten -Schlitz Anschluss für Ladegerät

Anweisungen zur Bedienung der Tasten:

	EIN/AUS	Halten Sie die Taste 2 Sekunden lang gedrückt, um das Gerät einzuschalten, und halten Sie sie dann 2,5 Sekunden lang gedrückt, um es auszuschalten.
OK	OK -Taste	Im Einstellungsmenü drücken Sie als Bestätigungstaste kurz auf den Standbildschirm, um den Bildschirm zu sperren, und drücken Sie dann kurz, um den Standbildschirm zu verlassen und den Echtzeitbildschirm aufzurufen.
	Menü -Taste	Kurz drücken, um das Hauptmenü aufzurufen Kurz drücken, um das Hauptmenü zu verlassen
—	— Taste	Kurzes Drücken zum Herauszoomen X8. X6. X4. X2. X1 Im Einstellungsmenü wählen Sie „Auf“.
	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
+	+ Taste	Kurzes Drücken zum Vergrößern X1. X2. X4. X6. X8 Im Einstellungsmenü wählen Sie „Ab“.
	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
	Preview -Taste	Kurzes Drücken zum Aufrufen der Fotovorschau und der Videowiedergabe, langes Drücken zum Löschen von Fotos und Videos (aktuelles und alle Fotos löschen) Kurzes Drücken zum Verlassen
	Foto-Taste	Kurz drücken, um zu fotografieren.
	Video Taste	Lang drücken, um Video aufzunehmen.

Wenn das Bild während des Gebrauchs hängen bleibt und das Gerät nicht ausgeschaltet werden kann, verwenden Sie das Kartenlesegerät, um das Reset-Loch auf der Rückseite des Bildschirms auszurichten, einmal drücken un dann erneut testen.

Keine TF-Karte eingelegt, nur normale Beobachtung, kein Foto/Video (ab Werk TF-Karte)

Ladeanzeige: Während des Ladevorgangs leuchtet die Ladeanzeige rot, und we sie vollständig geladen ist, leuchtet die Ladeanzeige grün.

Hinweis: Laden Sie das Display vor der Benutzung auf.

BESCHREIBUNG DER TASTEN AUF DEMGRIFFGEHÄUSE

1. Foto-Taste: kurzes Drücken zum Fotografieren/langes Drücken zum Aufnehmen
2. Licht-Taste: kurzes Drücken, um die Helligkeit der Kamera einzustellen
3. Lenkrad: Drehen Sie es nach links und rechts, um die Richtung der Kamen einzustellen.

PRODUCT PARAMETERS

Durchmesser der Linse: 6,4 mm

Spulenlänge: 1.5M

Objektiv-Pixel: 2Million

Lichtquelle im Objektiv: eingebaute helle LED

Effektive Brennweite: 3-8CM

Drehwinkel: ≥ 180° in beide Richtungen Display: 5 Zoll (ca. 13 cm)

Betriebsdauer: ca. 4 Stunden Ladespannung: 5V 1A

ACHTUNG:

1. Gehen Sie bei der Montage und Demontage nicht gewaltsam damit um.
2. Die effektive Brennweite der Kamera beträgt 3-8cm, bitte betrachten Sie da innerhalb dieses Bereichs.
3. Dieses Produkt kann nicht für die medizinische Behandlung und die Ermittl des menschlichen Körpers verwendet werden.
4. Bitte bewahren Sie dieses Produkt außerhalb der Reichweite von Kindern um unnötige Schäden und Sachverluste zu vermeiden.
5. Bitte halten Sie das Produkt sauber, vermeiden Sie Sonneneinstrahlung und direkten Kontakt mit korrosiven Flüssigkeiten.
6. Ziehen Sie die Spule heraus, nachdem Sie sich vergewissert haben, dass das Lenkrad in der Mittelstellung befindet. Es ist verboten, das Lenkrad gewa zu drehen.
7. Die Biegung am vorderen Ende der Spule darf nicht verdreht oder gezoge werden.
8. Bitte behandeln Sie sie mit Vorsicht. Biegen Sie die Spule nicht zu stark.

Der Grenzwert für die Biegung der Spule ist ein Kreis.

1. Die Temperatur der Kamera dieses Produkts kann nicht höher als 85 °C

FEHLERBEHEBUNG

Tipps: Vor Gebrauch aufladen

Probleme	Lösungen
Kann nicht eingeschaltet werden	1. Prüfen Sie, ob der Akku geladen ist.
	2. Prüfen Sie, ob die Ein-/Aus-Taste normal ist.
	3. Prüfen Sie, ob der Ladevorgang normal verläuft.
Karte kann nicht gelesen werden	1. Prüfen Sie, ob das Format der Speicherkarte korrekt ist (nur das FAT32-Dateiformat wird unterstützt)
	2. Entnehmen Sie die TF-Karte und legen Sie sie erneut ein.
	3. Setzen Sie die Speicherkarte nach dem Formatieren auf dem Computer erneut ein.
Geräte-Panik	Reset: Zurücksetzen durch Drücken der Reset-Taste
Unschärfe im Bild	1. Prüfen Sie, ob der Beobachtungsabstand innerhalb des Schärfebereichs liegt.
	2. Reinigen Sie das Objektiv mit einem staubfreien Tuch.
	3. Sollte Wasser in das Objektiveingedrungen sein, legen Sie es zum Trocknen an einen belüfteten und trockenen Ort.
Sonstige Probleme	Bitte wenden Sie sich an den Lieferanten

FCC-Erklärung:

Dieses Gerät stimmt mit Teil 15 der FCC-Vorschriften überein. De Betrieb unterliegt den folgenden zwei Bedingungen:(1)Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Ger muss alle empfangenen Störungen akzeptieren, einschließlich

Störungen, die einen unerwünschten Betrieb verursachen können.

Informationen zur Entsorgung:

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne bedeutet, dass das Produkt in der Europäischen Union getrennt gesammelt werden muss. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte, die als solche gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen zu einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten gebracht werden.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

1 Kamera
② Schlangenrohr
3 Handgriff Gehäuse
4 Lenkrad
5 Foto-Taste
6 Licht Taste
7 Display-Bildschirm

8 Verriegelung
9 Display-Anschluss Sockel
10 Griffanschluss Sockel
11 Reset-Taste

TF-Karten -Schlitz Anschluss für Ladegerät

[0ZCW]	EIN/AUS	Halten Sie die Taste 2 Sekunden lang gedrückt, um das Gerät einzuschalten, und halten Sie sie dann 2,5 Sekunden lang gedrückt, um es auszuschalten.
OK	OK -Taste	Im Einstellungsmenü drücken Sie als Bestätigungstaste kurz auf den Standbildschirm, um den Bildschirm zu sperren, und drücken Sie dann kurz, um den Standbildschirm zu verlassen und den Echtzeitbildschirm aufzurufen.
	Menü -Taste	Kurz drücken, um das Hauptmenü aufzurufen Kurz drücken, um das Hauptmenü zu verlassen
—	— Taste	Kurzes Drücken zum Herauszoomen X8. X6. X4. X2. X1 Im Einstellungsmenü wählen Sie „Auf“.
	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
[TZST]	+ Taste	Kurzes Drücken zum Vergrößern X1. X2. X4. X6. X8 Im Einstellungsmenü wählen Sie „Ab“.
[kx5D]	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
	Preview -Taste	Kurzes Drücken zum Aufrufen der Fotovorschau und der Videowiedergabe, langes Drücken zum Löschen von Fotos und Videos (aktuelles und alle Fotos löschen) Kurzes Drücken zum Verlassen
[WKTS]	Foto-Taste	Kurz drücken, um zu fotografieren.
[TWGTR]	Video Taste	Lang drücken, um Video aufzunehmen.

Probleme	Lösungen
Kann nicht eingeschaltet werden	1. Prüfen Sie, ob der Akku geladen ist.
	2. Prüfen Sie, ob die Ein-/Aus-Taste normal ist.
	3. Prüfen Sie, ob der Ladevorgang normal verläuft.
Karte kann nicht gelesen werden	1. Prüfen Sie, ob das Format der Speicherkarte korrekt ist (nur das FAT32-Dateiformat wird unterstützt)
	2. Entnehmen Sie die TF-Karte und legen Sie sie erneut ein.
	3. Setzen Sie die Speicherkarte nach dem Formatieren auf dem Computer erneut ein.
Geräte-Panik	Reset: Zurücksetzen durch Drücken der Reset-Taste
Unschärfe im Bild	1. Prüfen Sie, ob der Beobachtungsabstand innerhalb des Schärfebereichs liegt.
	2. Reinigen Sie das Objektiv mit einem staubfreien Tuch.
	3. Sollte Wasser in das Objektiveingedrungen sein, legen Sie es zum Trocknen an einen belüfteten und trockenen Ort.
Sonstige Probleme	Bitte wenden Sie sich an den Lieferanten

Déclaration FCC :

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Lenkendoskop

Modell: ZX2-D2

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter

Werkzeuge mit uns im Vergleich zu den wichtigsten Top-Marken und Dosen nicht unbedingt

bedeutet, alle von uns angebotenen Werkzeugkategorien abzudecken. Wir erinnern Sie freundlich daran

Überprüfen Sie bei Ihrer Bestellung bei uns sorgfältig, ob Sie im Vergleich zu den großen Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Lenkendoskop Bedienungsanleitung

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu den Produkten? Benötigen Sie technischen Support? Kontaktieren Sie uns

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PRODUKTBESCHREIBUNG

Bei diesem Produkt handelt es sich um ein tragbares hochauflösendes Detektionsendoskop, das Wird in Echtzeit durch das Bild der Frontkamera auf dem Bildschirm angezeigt.

Die Produkte werden häufig in den Bereichen Autoreparaturinspektion, Pipeline Inspektion,

Herzliche Erinnerung:

1. Es kann nicht als medizinisches Gerät verwendet werden
2. Die Kamera dieses Produkts kann nicht in einer Umgebung mit hohen Temperaturen verwendet werden. Wenn die Temperatur über 85 °C steigt, ertönt ein Alarmsummer.

Bitte entfernen Sie die Kamera aus der Umgebung mit hohen Temperaturen, wenn Sie ein Alarm.

PRODUKTEINFÜHRUNG

(Es gibt verschiedene Farben und die Produkte unterliegen den physischen Objekten erhalten)

Ausbau und Einbau des Displays

Installationsmethode: Bewegen Sie den Riegel auf der Rückseite des Displays nach rechts und verbinden Sie den Griff mit dem Display

Vorgehensweise beim Entfernen: Bewegen Sie den Riegel auf der Rückseite des Displays nach rechts und nehmen Sie das Display aus dem Griff

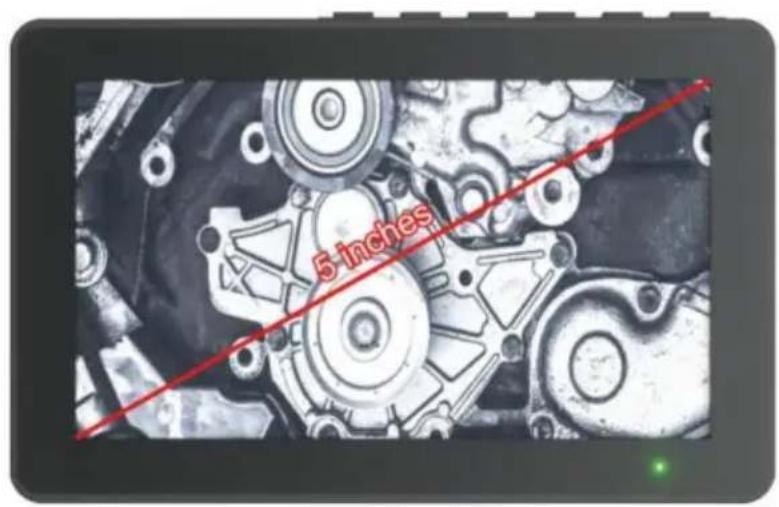

DISPLAY-BEDIENUNGSANLEITUNG

5 inches

Wichtige Bedienungsanweisungen

Wenn während des Gebrauchs das Bild hängen bleibt und das Gerät nicht heruntergefahren werden kann, richten Sie den Kartenleser auf das Reset-Loch auf der Rückseite des Bildschirms aus, drücken Sie einmal und testen Sie dann erneut

Es ist keine TF-Karte eingelegt, kann nur normal beobachten, kann keine Fotos/Videos aufnehmen (Lieferung ohne TF-Karte)

Ladeaufforderung: Beim Laden leuchtet die Ladeanzeige rot und bei vollständiger Ladung grün.

Herzliche Erinnerung: Laden Sie das Display vor der Verwendung auf

BESCHREIBUNG DER TASTEN AM GRIFFKÖRPER 1. Foto-Taste: kurz drücken, um Fotos zu machen/lang drücken, um aufzunehmen

1. Lichttaste: kurz drücken, um die Helligkeit der Kamera anzupassen
2. Lenkrad: Drehen Sie es nach links und rechts, um die Kamerarichtung anzupassen

PRODUKTPARAMETER

Linsendurchmesser: 6,4 mm

Länge des Schlangenrohrs:

1,5 m. Linsenpixel: 2

Millionen. Effektive Brennweite: 3–8

cm. Linsenlichtquelle: eingebaute helle LED.

Drehwinkel: 180 ° in beide Richtungen.

Anzeigebildschirm: 5 Zoll.

Ausdauer: ca. 4 Stunden

Ladespannung: 5V 1A

ANGELEGENHEITEN, DIE AUFMERKSAMKEIT ERFORDERN

1. Wenden Sie beim Ein- und Ausbau keine rohe Gewalt an. 2. Die

effektive Brennweite der Kamera beträgt 3-8 cm. Bitte betrachten Sie das Bild innerhalb dieses Bereichs. 3.

Dieses Produkt kann nicht für medizinische und Körpertests verwendet werden. 4.

Bitte bewahren Sie dieses Produkt außerhalb der Reichweite von Kindern auf, um unnötige

Schäden und Sachschäden zu

vermeiden. 5. Bitte halten Sie das Produkt sauber und vermeiden Sie Sonneneinstrahlung und direkten Kontakt mit ätzenden

Flüssigkeiten. 6. Ziehen Sie die Spule heraus, nachdem Sie sichergestellt haben, dass das Lenkrad in die Mittelposition zurückgekehrt ist. Es ist strengstens verboten, das Lenkrad

heftig zu drehen. 7. Verdrehen oder ziehen Sie nicht am Biegekörper an der

Vorderseite der Spule. 8. Bitte vorsichtig behandeln. Biegen Sie das Schlangenrohr nicht übermäßig.

Die Biegegrenze des Schlangenrohrs beträgt einen Kreis.

1. Die Kameratemperatur dieses Produkts kann nicht höher als 85 °C sein

FEHLERBEHEBUNG

Tipps: Vor Gebrauch aufladen

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb ist unter den folgenden beiden Bedingungen:

(1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Das Gerät muss alle empfangenen Störungen akzeptieren, einschließlich

Störungen, die zu unerwünschtem Betrieb führen können.

Hinweise zur Entsorgung:

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

Europäische Union. Dies gilt für das Produkt und alle Zubehörteile

gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht mit dem

normalen Hausmüll, sondern müssen zur Wiederverwertung an einer Sammelstelle abgegeben werden elektrische und elektronische Geräte.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Ort, Rancho Cucamonga, CA 91730

UK REP

YH CONSULTING LIMITED.

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

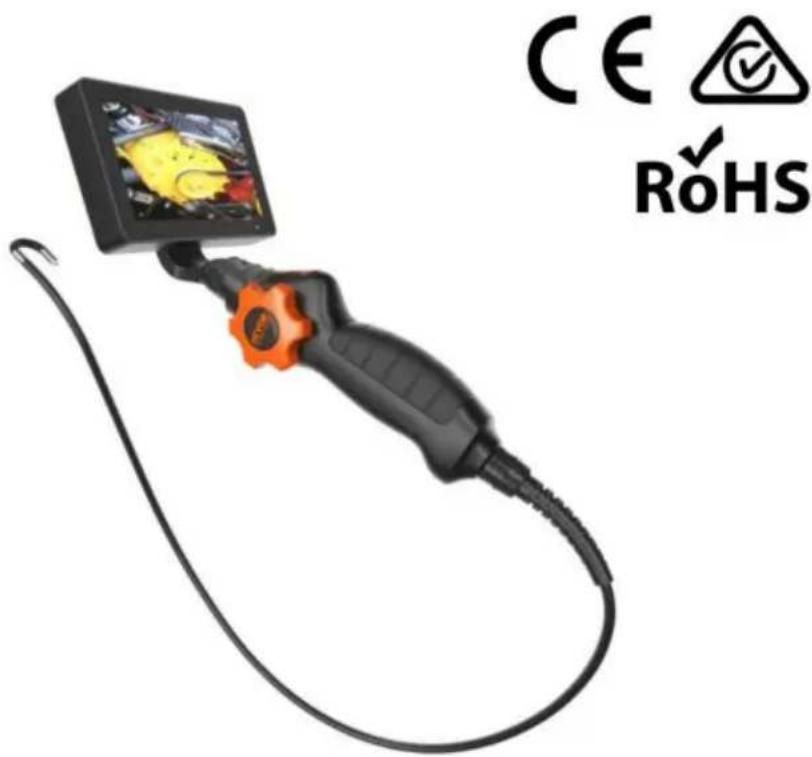

Drehbares Endoskop

CE ROHS

Brauchen Sie Hilfe? Kontaktieren Sie uns!

HabenSieFragenzumProdukt?BenötigenSietechnische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Original-Bedienungsanleitung, bitte lesen Sie alle Anweisungen vor der Inbetriebnahme sorgfältig durch. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts entspricht dem Produkt, das Sie erhalten haben. Wir bitten um Ihr Verständnis, dass wir Sie nicht mehr informieren werden, wenn es irgendwelche Technologie- oder Software-Updates für unser Produkt gibt.

BESCHREIBUNG DES PRODUKTS:

Dieses Produkt ist ein tragbares hochauflösendes Detektion-Endoskop, das über das Bild der Frontkamera in Echtzeit auf dem Bildschirm angezeigt werden kann.

Die Produkte werden häufig in den Bereichen Autoreparaturinspektion,

Rohrleitungsinspektion, Feuerschutz und Sicherheit usw. eingesetzt.

Freundliche Hinweise:

1. Es kann nicht als medizinisches Gerät verwendet werden.
2. Die Kamera dieses Produkts kann nicht in einer Umgebung mit hohen Temperaturen

verwendet werden. Wenn die Temperatur höher als 85 y ist, ertönt ein akustischer Alarm. Bitte entfernen Sie die Kamera aus der Umgebung mit hohen Temperaturen, wenn ein Alarm ausgelöst wird.

EINFÜHRUNG DES PRODUKTS:

1 Kamera
② Schlangenrohr
3 Handgriff Gehäuse
4 Lenkrad
5 Foto-Taste
6 Licht Taste
7 Display-Bildschirm

8 Verriegelung
9 Display-Anschluss Sockel
10 Griffanschluss Sockel
11 Reset-Taste

Demontage und Montage des Bildschirms

Installationsmethode: Schieben Sie den Riegel auf der Rückseite des Bildschirms nach rechts und verbinden Sie den Griff mit dem Bildschirm.

Demontagemethode: Schieben Sie den Riegel auf der Rückseite des Bildschirms nach rechts und nehmen Sie den Bildschirm vom Griff

DISPLAY-BEDIENUNGSANLEITUNG

Anweisungen zur Bedienung der Tasten:

	EIN/AUS	Halten Sie die Taste 2 Sekunden lang gedrückt, um das Gerät einzuschalten, und halten Sie sie dann 2,5 Sekunden lang gedrückt, um es auszuschalten.
OK	OK -Taste	Im Einstellungsmenü drücken Sie als Bestätigungstaste kurz auf den Standbildschirm, um den Bildschirm zu sperren, und drücken Sie dann kurz, um den Standbildschirm zu verlassen und den Echtzeitbildschirm aufzurufen.
	Menü -Taste	Kurz drücken, um das Hauptmenü aufzurufen Kurz drücken, um das Hauptmenü zu verlassen
—	— Taste	Kurzes Drücken zum Herauszoomen X8. X6. X4. X2. X1 Im Einstellungsmenü wählen Sie „Auf“.
	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
	+ Taste	Kurzes Drücken zum Vergrößern X1. X2. X4. X6. X8 Im Einstellungsmenü wählen Sie „Ab“.
[T5BD]	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
	Preview -Taste	Kurzes Drücken zum Aufrufen der Fotovorschau und der Videowiedergabe, langes Drücken zum Löschen von Fotos und Videos (aktuelles und alle Fotos löschen) Kurzes Drücken zum Verlassen
	Foto-Taste	Kurz drücken, um zu fotografieren.
[TTBY]	Video Taste	Lang drücken, um Video aufzunehmen.

Wenn das Bild während des Gebrauchs hängen bleibt und das Gerät nicht ausgeschaltet werden kann, verwenden Sie das Kartenlesegerät, um das Reset-Loch auf der Rückseite des Bildschirms auszurichten, einmal drücken und dann erneut testen.

Keine TF-Karte eingelegt, nur normale Beobachtung, kein Foto/Video (ab Werk ohne TF-Karte)

Ladeanzeige: Während des Ladevorgangs leuchtet die Ladeanzeige rot, und wenn sie vollständig geladen ist, leuchtet die Ladeanzeige grün.

Hinweis: Laden Sie das Display vor der Benutzung auf.

BESCHREIBUNG DER TASTEN AUF DEMGRIFFGEHÄUSE

1. Foto-Taste: kurzes Drücken zum Fotografieren/langes Drücken zum Aufnehmen
2. Licht-Taste: kurzes Drücken, um die Helligkeit der Kamera einzustellen
3. Lenkrad: Drehen Sie es nach links und rechts, um die Richtung der Kamera einzustellen.

PRODUKTPARAMETER

Durchmesser der Linse: 6,4 mm

Spulenlänge: 1.5M

Objektiv-Pixel: 2Million

Lichtquelle im Objektiv: eingebaute helle LED

Effektive Brennweite: 3-8CM

Drehwinkel: 180° in beide Richtungen

Betriebsdauer: ca. 4 Stunden

Display: 5 Zoll (ca. 13 cm)

Ladespannung: 5V 1A

ACHTUNG:

1. Gehen Sie bei der Montage und Demontage nicht gewaltsam damit um.
2. Die effektive Brennweite der Kamera beträgt 3-8cm, bitte betrachten Sie das Bild innerhalb dieses Bereichs.
3. Dieses Produkt kann nicht für die medizinische Behandlung und die Ermittlung des menschlichen Körpers verwendet werden.
4. Bitte bewahren Sie dieses Produkt außerhalb der Reichweite von Kindern auf, um unnötige Schäden und Sachverluste zu vermeiden.
5. Bitte halten Sie das Produkt sauber, vermeiden Sie Sonneneinstrahlung und direkten Kontakt mit korrosiven Flüssigkeiten.
6. Ziehen Sie die Spule heraus, nachdem Sie sich vergewissert haben, dass sich das Lenkrad in der Mittelstellung befindet. Es ist verboten, das Lenkrad gewaltsam zu drehen.
7. Die Biegung am vorderen Ende der Spule darf nicht verdreht oder gezogen werden.
8. Bitte behandeln Sie sie mit Vorsicht. Biegen Sie die Spule nicht zu stark.

Der Grenzwert für die Biegung der Spule ist ein Kreis.

1. Die Temperatur der Kamera dieses Produkts kann nicht höher als 85 y sein.

FEHLERBEHEBUNG

Tipps: Vor Gebrauch aufladen

Probleme	Lösungen
Kann nicht eingeschaltet werden	1. Prüfen Sie, ob der Akku geladen ist.
	2. Prüfen Sie, ob die Ein-/Aus-Taste normal ist.
	3. Prüfen Sie, ob der Ladevorgang normal verläuft.
Karte kann nicht gelesen werden	1. Prüfen Sie, ob das Format der Speicherkarte korrekt ist (nur das FAT32-Dateiformat wird unterstützt)
	2. Entnehmen Sie die TF-Karte und legen Sie sie erneut ein.
	3. Setzen Sie die Speicherkarte nach dem Formatieren auf dem Computer erneut ein.
Geräte-Panik	Reset: Zurücksetzen durch Drücken der Reset-Taste
Unschärfe im Bild	1. Prüfen Sie, ob der Beobachtungsabstand innerhalb des Schärfebereichs liegt.
	2. Reinigen Sie das Objektiv mit einem staubfreien Tuch.
	3. Sollte Wasser in das Objektiveingedrungen sein, legen Sie es zum Trocknen an einen belüfteten und trockenen Ort.
Sonstige Probleme	Bitte wenden Sie sich an den Lieferanten

FCC-Erklärung:

Dieses Gerät stimmt mit Teil 15 der FCC-Vorschriften überein. Der Betrieb unterliegt den folgenden zwei Bedingungen:(1)Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich

Störungen, die einen unerwünschten Betrieb verursachen können.

Informationen zur Entsorgung:

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne bedeutet, dass das Produkt in der Europäischen Union getrennt gesammelt werden muss. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte, die als solche gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen zu einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten gebracht werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Ort, Rancho Cucamonga, CA 91730

UK REP

YH CONSULTING LIMITED.

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

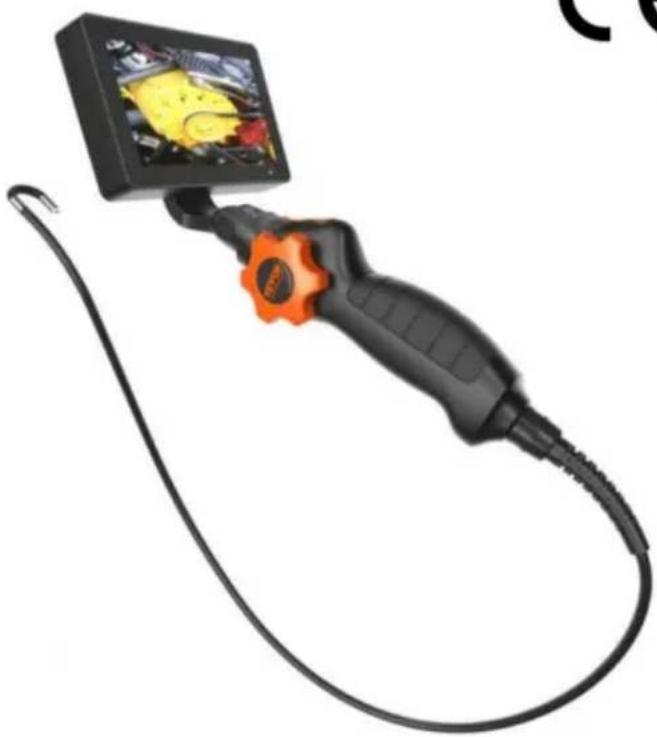

1 Kamera
② Schlangenrohr
3 Handgriff Gehäuse
4 Lenkrad
5 Foto-Taste
6 Licht Taste
7 Display-Bildschirm

8 Verriegelung
9 Display-Anschluss Sockel
10 Griffanschluss Sockel
11 Reset-Taste

	EIN/AUS	Halten Sie die Taste 2 Sekunden lang gedrückt, um das Gerät einzuschalten, und halten Sie sie dann 2,5 Sekunden lang gedrückt, um es auszuschalten.
OK	OK -Taste	Im Einstellungsmenü drücken Sie als Bestätigungstaste kurz auf den Standbildschirm, um den Bildschirm zu sperren, und drücken Sie dann kurz, um den Standbildschirm zu verlassen und den Echtzeitbildschirm aufzurufen.
	Menü -Taste	Kurz drücken, um das Hauptmenü aufzurufen Kurz drücken, um das Hauptmenü zu verlassen
—	— Taste	Kurzes Drücken zum Herauszoomen X8. X6. X4. X2. X1 Im Einstellungsmenü wählen Sie „Auf“.
	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
	+ Taste	Kurzes Drücken zum Vergrößern X1. X2. X4. X6. X8 Im Einstellungsmenü wählen Sie „Ab“.
	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
	Preview -Taste	Kurzes Drücken zum Aufrufen der Fotovorschau und der Videowiedergabe, langes Drücken zum Löschen von Fotos und Videos (aktuelles und alle Fotos löschen) Kurzes Drücken zum Verlassen
	Foto-Taste	Kurz drücken, um zu fotografieren.
	Video Taste	Lang drücken, um Video aufzunehmen.

Probleme	Lösungen
Kann nicht eingeschaltet werden	1. Prüfen Sie, ob der Akku geladen ist.
	2. Prüfen Sie, ob die Ein-/Aus-Taste normal ist.
	3. Prüfen Sie, ob der Ladevorgang normal verläuft.
Karte kann nicht gelesen werden	1. Prüfen Sie, ob das Format der Speicherkarte korrekt ist (nur das FAT32-Dateiformat wird unterstützt)
	2. Entnehmen Sie die TF-Karte und legen Sie sie erneut ein.
	3. Setzen Sie die Speicherkarte nach dem Formatieren auf dem Computer erneut ein.
Geräte-Panik	Reset: Zurücksetzen durch Drücken der Reset-Taste
Unschärfe im Bild	1. Prüfen Sie, ob der Beobachtungsabstand innerhalb des Schärfebereichs liegt.
	2. Reinigen Sie das Objektiv mit einem staubfreien Tuch.
	3. Sollte Wasser in das Objektiveingedrungen sein, legen Sie es zum Trocknen an einen belüfteten und trockenen Ort.
Sonstige Probleme	Bitte wenden Sie sich an den Lieferanten

Dichiarazione FCC:

7 Display-Bildschirm

8 Verriegelung
9 Display-Anschluss Sockel
10 Griffanschluss Sockel
11 Reset-Taste

	EIN/AUS	Halten Sie die Taste 2 Sekunden lang gedrückt, um das Gerät einzuschalten, und halten Sie sie dann 2,5 Sekunden lang gedrückt, um es auszuschalten.
OK	OK -Taste	Im Einstellungsmenü drücken Sie als Bestätigungstaste kurz auf den Standbildschirm, um den Bildschirm zu sperren, und drücken Sie dann kurz, um den Standbildschirm zu verlassen und den Echtzeitbildschirm aufzurufen.
	Menü -Taste	Kurz drücken, um das Hauptmenü aufzurufen Kurz drücken, um das Hauptmenü zu verlassen
—	— Taste	Kurzes Drücken zum Herauszoomen X8. X6. X4. X2. X1 Im Einstellungsmenü wählen Sie „Auf“.
[78CZ]	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
	+ Taste	Kurzes Drücken zum Vergrößern X1. X2. X4. X6. X8 Im Einstellungsmenü wählen Sie „Ab“.
	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
	Preview -Taste	Kurzes Drücken zum Aufrufen der Fotovorschau und der Videowiedergabe, langes Drücken zum Löschen von Fotos und Videos (aktuelles und alle Fotos löschen) Kurzes Drücken zum Verlassen
	Foto-Taste	Kurz drücken, um zu fotografieren.
	Video Taste	Lang drücken, um Video aufzunehmen.

Probleme	Lösungen
Kann nicht eingeschaltet werden	1. Prüfen Sie, ob der Akku geladen ist.
	2. Prüfen Sie, ob die Ein-/Aus-Taste normal ist.
	3. Prüfen Sie, ob der Ladevorgang normal verläuft.
Karte kann nicht gelesen werden	1. Prüfen Sie, ob das Format der Speicherkarte korrekt ist (nur das FAT32-Dateiformat wird unterstützt)
	2. Entnehmen Sie die TF-Karte und legen Sie sie erneut ein.
	3. Setzen Sie die Speicherkarte nach dem Formatieren auf dem Computer erneut ein.
Geräte-Panik	Reset: Zurücksetzen durch Drücken der Reset-Taste
Unschärfe im Bild	1. Prüfen Sie, ob der Beobachtungsabstand innerhalb des Schärfebereichs liegt.
	2. Reinigen Sie das Objektiv mit einem staubfreien Tuch.
	3. Sollte Wasser in das Objektiveingedrungen sein, legen Sie es zum Trocknen an einen belüfteten und trockenen Ort.
Sonstige Probleme	Bitte wenden Sie sich an den Lieferanten

7 Display-Bildschirm

8 Verriegelung
9 Display-Anschluss Sockel
10 Griffanschluss Sockel
11 Reset-Taste

TF-Karten -Schlitz Anschluss für Ladegerät

[BAGK]	EIN/AUS	Halten Sie die Taste 2 Sekunden lang gedrückt, um das Gerät einzuschalten, und halten Sie sie dann 2,5 Sekunden lang gedrückt, um es auszuschalten.
OK	OK -Taste	Im Einstellungsmenü drücken Sie als Bestätigungstaste kurz auf den Standbildschirm, um den Bildschirm zu sperren, und drücken Sie dann kurz, um den Standbildschirm zu verlassen und den Echtzeitbildschirm aufzurufen.
	Menü -Taste	Kurz drücken, um das Hauptmenü aufzurufen Kurz drücken, um das Hauptmenü zu verlassen
—	— Taste	Kurzes Drücken zum Herauszoomen X8. X6. X4. X2. X1 Im Einstellungsmenü wählen Sie „Auf“.
	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
	+ Taste	Kurzes Drücken zum Vergrößern X1. X2. X4. X6. X8 Im Einstellungsmenü wählen Sie „Ab“.
	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
	Preview -Taste	Kurzes Drücken zum Aufrufen der Fotovorschau und der Videowiedergabe, langes Drücken zum Löschen von Fotos und Videos (aktuelles und alle Fotos löschen) Kurzes Drücken zum Verlassen
	Foto-Taste	Kurz drücken, um zu fotografieren.
	Video Taste	Lang drücken, um Video aufzunehmen.

Probleme	Lösungen
Kann nicht eingeschaltet werden	1. Prüfen Sie, ob der Akku geladen ist.
	2. Prüfen Sie, ob die Ein-/Aus-Taste normal ist.
	3. Prüfen Sie, ob der Ladevorgang normal verläuft.
Karte kann nicht gelesen werden	1. Prüfen Sie, ob das Format der Speicherkarte korrekt ist (nur das FAT32-Dateiformat wird unterstützt)
	2. Entnehmen Sie die TF-Karte und legen Sie sie erneut ein.
	3. Setzen Sie die Speicherkarte nach dem Formatieren auf dem Computer erneut ein.
Geräte-Panik	Reset: Zurücksetzen durch Drücken der Reset-Taste
Unschärfe im Bild	1. Prüfen Sie, ob der Beobachtungsabstand innerhalb des Schärfebereichs liegt.
	2. Reinigen Sie das Objektiv mit einem staubfreien Tuch.
	3. Sollte Wasser in das Objektiveingedrungen sein, legen Sie es zum Trocknen an einen belüfteten und trockenen Ort.
Sonstige Probleme	Bitte wenden Sie sich an den Lieferanten

Oświadczenie FCC:

1 Kamera
② Schlangenrohr
3 Handgriff Gehäuse
4 Lenkrad
5 Foto-Taste
6 Licht Taste
7 Display-Bildschirm

8 Verriegelung
9 Display-Anschluss Sockel
10 Griffanschluss Sockel
11 Reset-Taste

TF-Karten -Schlitz Anschluss für Ladegerät

[YY3]	EIN/AUS	Halten Sie die Taste 2 Sekunden lang gedrückt, um das Gerät einzuschalten, und halten Sie sie dann 2,5 Sekunden lang gedrückt, um es auszuschalten.
OK	OK -Taste	Im Einstellungsmenü drücken Sie als Bestätigungstaste kurz auf den Standbildschirm, um den Bildschirm zu sperren, und drücken Sie dann kurz, um den Standbildschirm zu verlassen und den Echtzeitbildschirm aufzurufen.
	Menü -Taste	Kurz drücken, um das Hauptmenü aufzurufen Kurz drücken, um das Hauptmenü zu verlassen
—	— Taste	Kurzes Drücken zum Herauszoomen X8. X6. X4. X2. X1 Im Einstellungsmenü wählen Sie „Auf“.
	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
	+ Taste	Kurzes Drücken zum Vergrößern X1. X2. X4. X6. X8 Im Einstellungsmenü wählen Sie „Ab“.
	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
	Preview -Taste	Kurzes Drücken zum Aufrufen der Fotovorschau und der Videowiedergabe, langes Drücken zum Löschen von Fotos und Videos (aktuelles und alle Fotos löschen) Kurzes Drücken zum Verlassen
	Foto-Taste	Kurz drücken, um zu fotografieren.
	Video Taste	Lang drücken, um Video aufzunehmen.

Probleme	Lösungen
Kann nicht eingeschaltet werden	1. Prüfen Sie, ob der Akku geladen ist.
	2. Prüfen Sie, ob die Ein-/Aus-Taste normal ist.
	3. Prüfen Sie, ob der Ladevorgang normal verläuft.
Karte kann nicht gelesen werden	1. Prüfen Sie, ob das Format der Speicherkarte korrekt ist (nur das FAT32-Dateiformat wird unterstützt)
	2. Entnehmen Sie die TF-Karte und legen Sie sie erneut ein.
	3. Setzen Sie die Speicherkarte nach dem Formatieren auf dem Computer erneut ein.
Geräte-Panik	Reset: Zurücksetzen durch Drücken der Reset-Taste
Unschärfe im Bild	1. Prüfen Sie, ob der Beobachtungsabstand innerhalb des Schärfebereichs liegt.
	2. Reinigen Sie das Objektiv mit einem staubfreien Tuch.
	3. Sollte Wasser in das Objektiveingedrungen sein, legen Sie es zum Trocknen an einen belüfteten und trockenen Ort.
Sonstige Probleme	Bitte wenden Sie sich an den Lieferanten

FCC-verklaring:

1 Kamera
② Schlangenrohr
3 Handgriff Gehäuse
4 Lenkrad
5 Foto-Taste
6 Licht Taste
7 Display-Bildschirm

8 Verriegelung
9 Display-Anschluss Sockel
10 Griffanschluss Sockel
11 Reset-Taste

	EIN/AUS	Halten Sie die Taste 2 Sekunden lang gedrückt, um das Gerät einzuschalten, und halten Sie sie dann 2,5 Sekunden lang gedrückt, um es auszuschalten.
OK	OK -Taste	Im Einstellungsmenü drücken Sie als Bestätigungstaste kurz auf den Standbildschirm, um den Bildschirm zu sperren, und drücken Sie dann kurz, um den Standbildschirm zu verlassen und den Echtzeitbildschirm aufzurufen.
	Menü -Taste	Kurz drücken, um das Hauptmenü aufzurufen Kurz drücken, um das Hauptmenü zu verlassen
—	— Taste	Kurzes Drücken zum Herauszoomen X8. X6. X4. X2. X1 Im Einstellungsmenü wählen Sie „Auf“.
	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
	+ Taste	Kurzes Drücken zum Vergrößern X1. X2. X4. X6. X8 Im Einstellungsmenü wählen Sie „Ab“.
	180-Grad Kippschalter	Halten Sie die rechte Taste des Bildschirms gedrückt, um ihn um 180 Grad zu drehen.
	Preview -Taste	Kurzes Drücken zum Aufrufen der Fotovorschau und der Videowiedergabe, langes Drücken zum Löschen von Fotos und Videos (aktuelles und alle Fotos löschen) Kurzes Drücken zum Verlassen
	Foto-Taste	Kurz drücken, um zu fotografieren.
	Video Taste	Lang drücken, um Video aufzunehmen.

Probleme	Lösungen
Kann nicht eingeschaltet werden	1. Prüfen Sie, ob der Akku geladen ist.
	2. Prüfen Sie, ob die Ein-/Aus-Taste normal ist.
	3. Prüfen Sie, ob der Ladevorgang normal verläuft.
Karte kann nicht gelesen werden	1. Prüfen Sie, ob das Format der Speicherkarte korrekt ist (nur das FAT32-Dateiformat wird unterstützt)
	2. Entnehmen Sie die TF-Karte und legen Sie sie erneut ein.
	3. Setzen Sie die Speicherkarte nach dem Formatieren auf dem Computer erneut ein.
Geräte-Panik	Reset: Zurücksetzen durch Drücken der Reset-Taste
Unschärfe im Bild	1. Prüfen Sie, ob der Beobachtungsabstand innerhalb des Schärfebereichs liegt.
	2. Reinigen Sie das Objektiv mit einem staubfreien Tuch.
	3. Sollte Wasser in das Objektiveingedrungen sein, legen Sie es zum Trocknen an einen belüfteten und trockenen Ort.
Sonstige Probleme	Bitte wenden Sie sich an den Lieferanten

FCC uttalande:
