BEDIENUNGSANLEITUNG WP9612FT Vevor

Rohrinspektionssystem

Modell: WP9612FT

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfält durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich e klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Update informieren.

Bitte lesen Sie diese Anleitung vor der Verwendung sorgfältig durch!

Aufmerksamkeiten

1. Bitte lesen Sie das Handbuch vor der Verwendung sorgfältig durch.
2. Gehen Sie während des Betriebs vorsichtig damit um und vermeiden Sie es herunterzuwerfen oder stark darauf zu drücken.

3. Wenn der Benutzer die Maschine zerlegt oder absichtlich beschädigt, erlise die Garantie.

4. Bitte halten Sie beim Laden Abstand zum System

5. Nach Gebrauch das Display ausschalten und alle Verbindungsstücke herausziehen.
6. aufgrund von Versionsaktualisierungen die in diesem Handbuch genannten Inhalte nicht mit Ihrem Gerät übereinstimmen, wenden Sie sich bitte an unser Gerät.

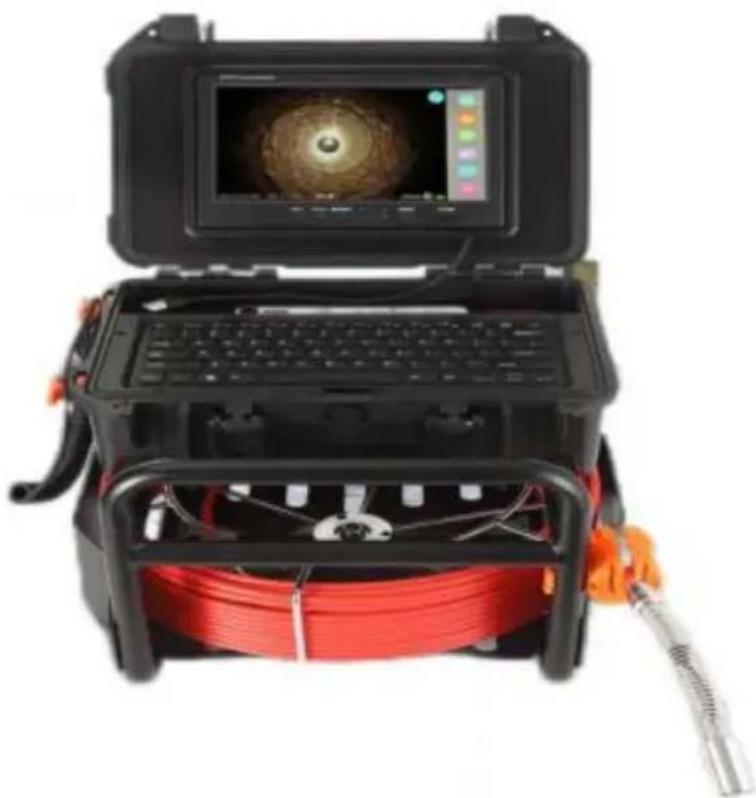

Beschreibung

1. 9-Zoll-Farb-TFT-LCD-Bildschirm.
2. Hochauflösende Kamera, klares Bild
3. Videoaufnahme- und Fotofunktion
4. Unterstützt Tastatureingaben
5. Mit der Meterzählfunktion kann die Tiefe der Kamera im Rohr auf dem [angezeigt werden
6. Ein-Knopf-Start
7. Superhelle weiße LED einstellbar
8. Wasserdichter, robuster Koffer
9. Hochwertiges Spezialkabel, wasserdicht und korrosions-/kälte-/zugfest.
10. 12V4500MA Lithiumbatterie.
11. Die Lichter können ein- und ausgeschaltet werden. Nachtlichter einstellbar.
12. Anwendungsbereich : Wasserversorgungsrohr / Klimaanlagenrohr / Kabelrohr / Rohrleitungsvakuumsystem / PLUNBIN-Rohr / Gebäude / Versenktes Rohr
13. Kabeldurchmesser: 5 mm/7 mm
14. Kamera: 512 Hz, selbstnivellierend

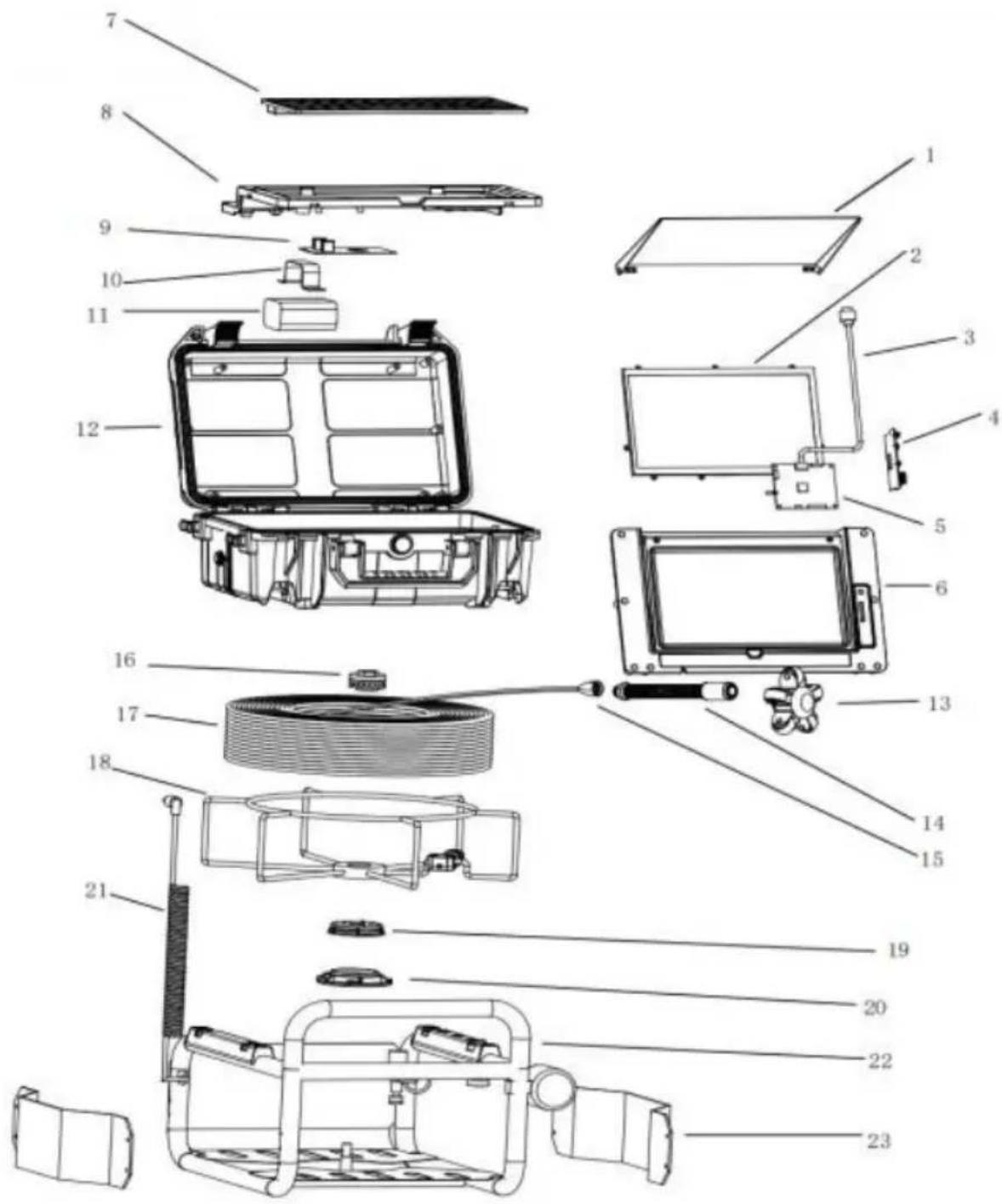

Explosionsansicht des fertigen Produkts

NEIN.	Zubehörname
1	Sonnenschirm
2	Bildschirm
3	Schirmkabel
4	TF-Kartenhalterplatine
5	Bildschirm-Motherboard
6	Oberschale
7	Tastatur
8	Untere Schale
9	Leistungsplatine
10	Batterieclip
11	Batterie
12	Gehäuse
13	Führungsrad
14	Kamera
15	Kugelkopf + vergoldete Platte
16	Lagermutter
17	Schubstangenkabel
18	Drahtrollenhalterung
19	Top-Pin-Dosiergehäuse
20	Vergoldetes Messgehäuse
21	Signalanschluss Federdraht
22	Regal
23	Seitenwand

Produktspezifikation

Artikel:	Parameter
Ladegerät:	AC100-240V DC12.6V
Batterie:	Lithiumbatterie 12V
Kontinuierliche Nutzungsdauer der Batterie:	Ungefähr 6 Stunden
Untersuchungstiefe:	30m 50m 70m (Leinenlänge wählba
Material:	Faserrohr mit hoher Intensität
Lichtquelle der Kamera:	Mit hoher, während leichter
Kameramaterial:	Edelstahl
Menüsprachen	Mehrsprachig
Kamerabild:	Farbe

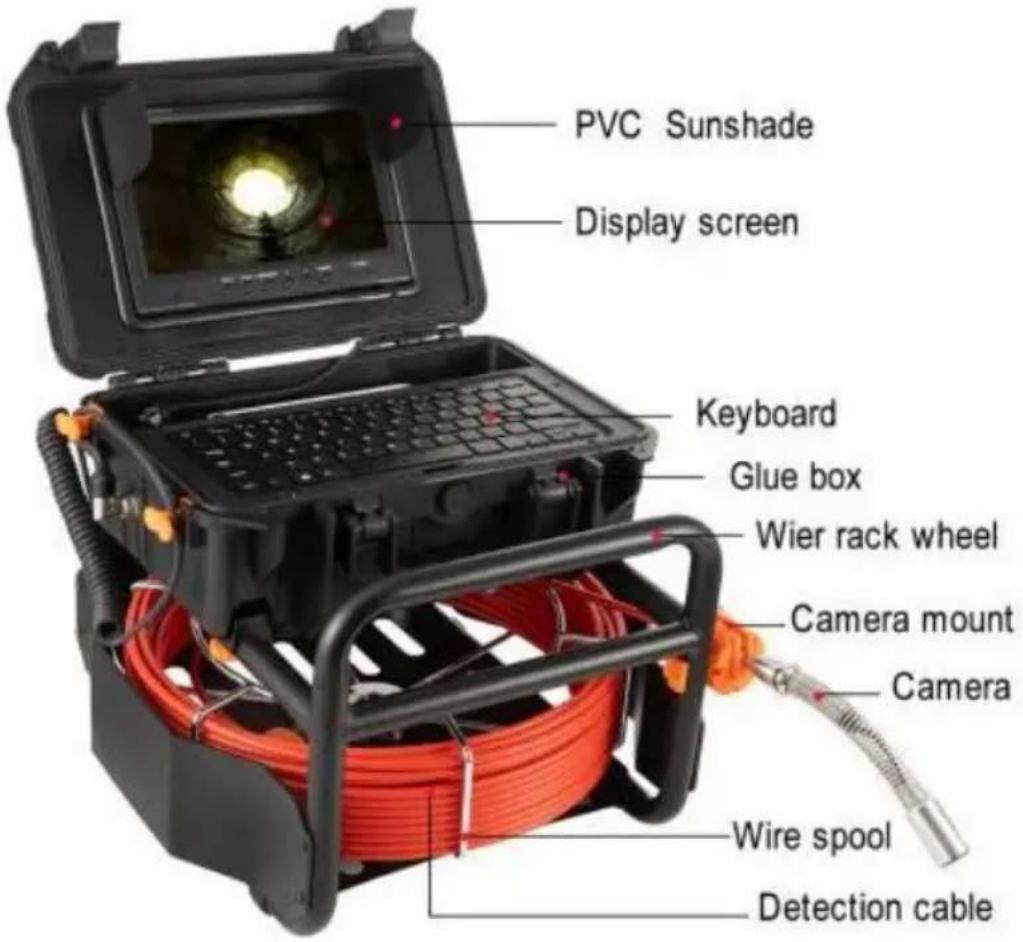

Anleitung zum Produkt

3. Produkthandbuch

Produktspezifikation

Artikel:	Parameter
Kameradurchmesser :	23 mm
Mit dem Rohrdurchmesser:	>25 mm
Betriebsspannung der Kamera:	5 V
Betriebsspannung der Lichter:	12 V
Kameraassistenzfunktion :	selbstausgleichend
Kameraassistenzfunktion :	512 Hz
Wasserdicht:	IP68
Kameramaterial:	Edelstahl
Kameragröße :	23 mm
Material der Kameraschutzabdeckungsteile:	Kunststoff-Stahl
Kameraschutzhülle Teile Größe 1:	29 mm * 40 mm
Kameraschutzhülle Teile Größe 2:	40 mm * 90 mm

M onitor

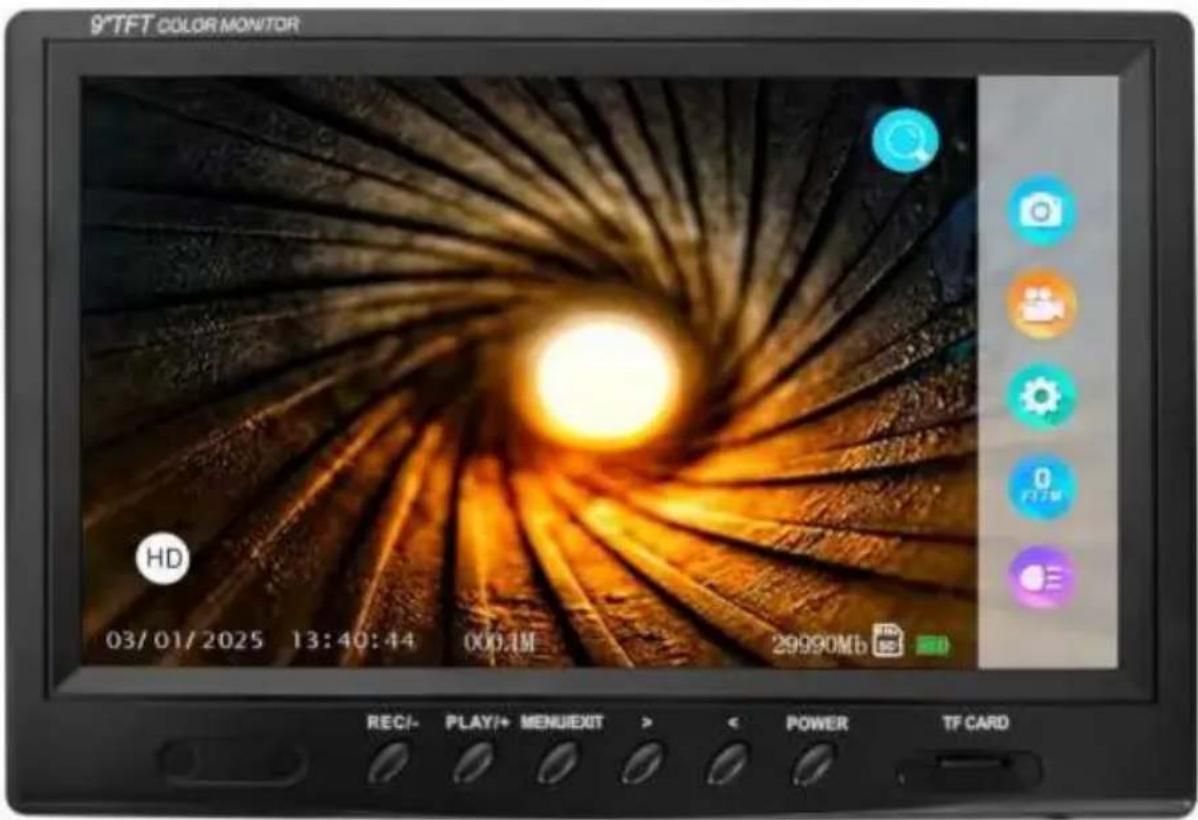

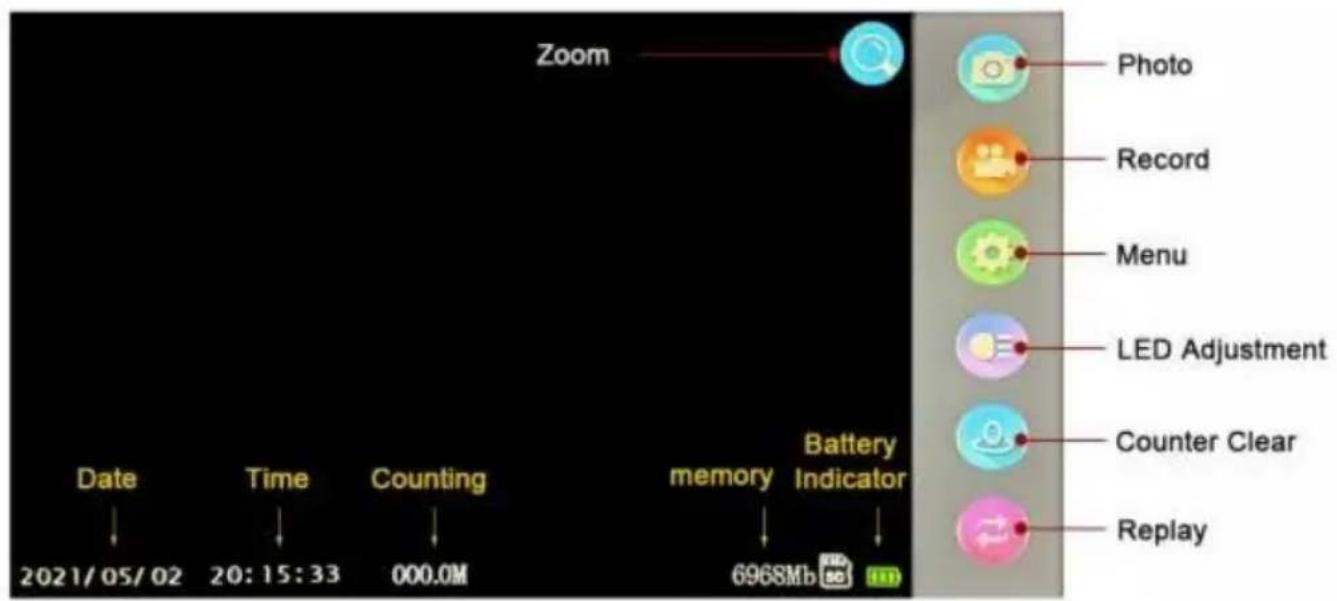

9° TFT COLOR MONITOR HD 03/01/2025 13:40:44 000.1M 29990Mb REC/- PLAY/+ MENUEXIT > < POWER TF CARD

1. REC/- Taste: (1) Kurz drücken, um ein Foto aufzunehmen. (2) Lang drücken, um die Aufnahme zu starten/stoppen. (3) Zeiteinstellungen,

Helligkeitseinstellungen, Messbereichseinstellungen eingeben und in einer Schleife nach unten anpassen.

1. PLAY/+-Taste: (1) Kurz drücken, um Fotos anzuzeigen. (2) Lang drücken, um Aufnahmen anzuzeigen. (3)

Zeiteinstellungen, Helligkeitseinstellungen,

Messbereichseinstellungen eingeben und in einer Schleife

nach oben anpassen.

1. MENU/EXIT-Taste: (1) Kurz drücken, um die Menüeinstellungen aufzurufen/zu beenden.

2. Taste: (1) Kurz drücken zum Vergrößern und Verkleinern. (2) Lang drücken zum Zurücksetzen der Zählerzahl. (3) Beim Aufrufen des Menüs durch die Optionen blättern.

3. < Taste: (1) Helligkeit des Lichts einstellen (2) Bei Aufrufen des Menüs bestätigen.
4. POWER-Taste: Ein-/Ausschalten.

1. Wichtig: Schalten Sie den Netzschalter aus und schließen Sie die Videokamera und den Monitor an, da sonst die Videokamera und der Monitor beschädigt werden können.

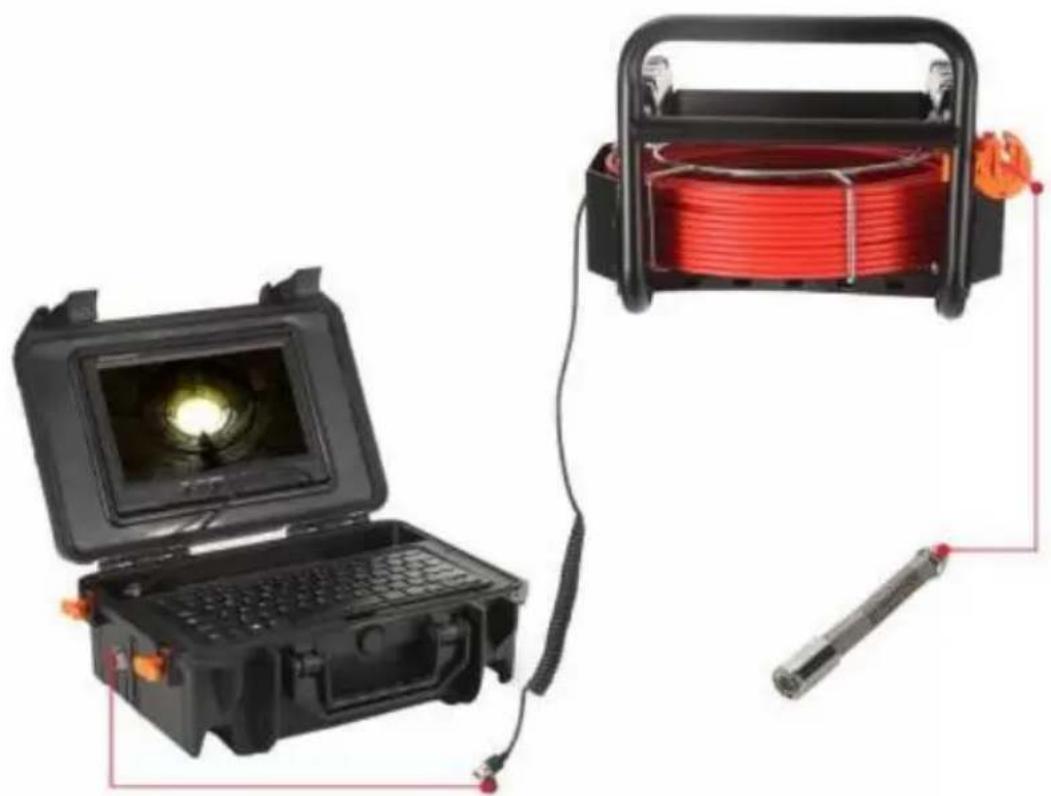

2. Kamera - Spule - Zellenbox - Monitor verbinden (Bild)
3. Schalten Sie den Netzschalter im Netzkasten ein, die Kontrollleuchte am Monitor leuchtet, die Schalttafel startet.

4. Installieren Sie die Videokamera mit der Schutzabdeckung leicht und steck Sie sie in das Rohr, drehen Sie die Spule auf die richtige Tiefe.

5. Stellen Sie den LED-Lichtstärkenregler auf die richtige Lichtstärke ein.

6. Informationen zu Videobändern finden Sie in den DVR-Betriebsdetails (Anzeigebetrieb: Aufnahmetyp).

7. Schalten Sie das Video über die Videoleitung auf einen anderen großen Bildschirm um.

8. Nehmen Sie die Kamera nach der Verwendung vorsichtig aus dem Rohr, reinigen Sie sie mit einem sauberen, weichen und trockenen Tuch und setzen sie wieder ein.

Product connection

Wenn die Batterieleistung niedrig ist, muss sie aufgeladen werden. Die Vorgehensweise ist wie folgt:

1. Nehmen Sie das Ladegerät aus der Verpackung.

2. Schließen Sie das Ladegerät an die Batterie an.

3. Schließen Sie das Ladegerät an den Wechselstrom von 1 0 0-2 4 0 V rote Anzeige bedeutet, dass geladen wird.

4. Die grüne Anzeige bedeutet, dass der Ladevorgang abgeschlossen ist.

Hinweise: Um sicherzustellen, dass der Akku länger hält, laden Sie ihn bitte rechtzeitig auf, da er sonst nicht wieder aufgeladen werden kann.

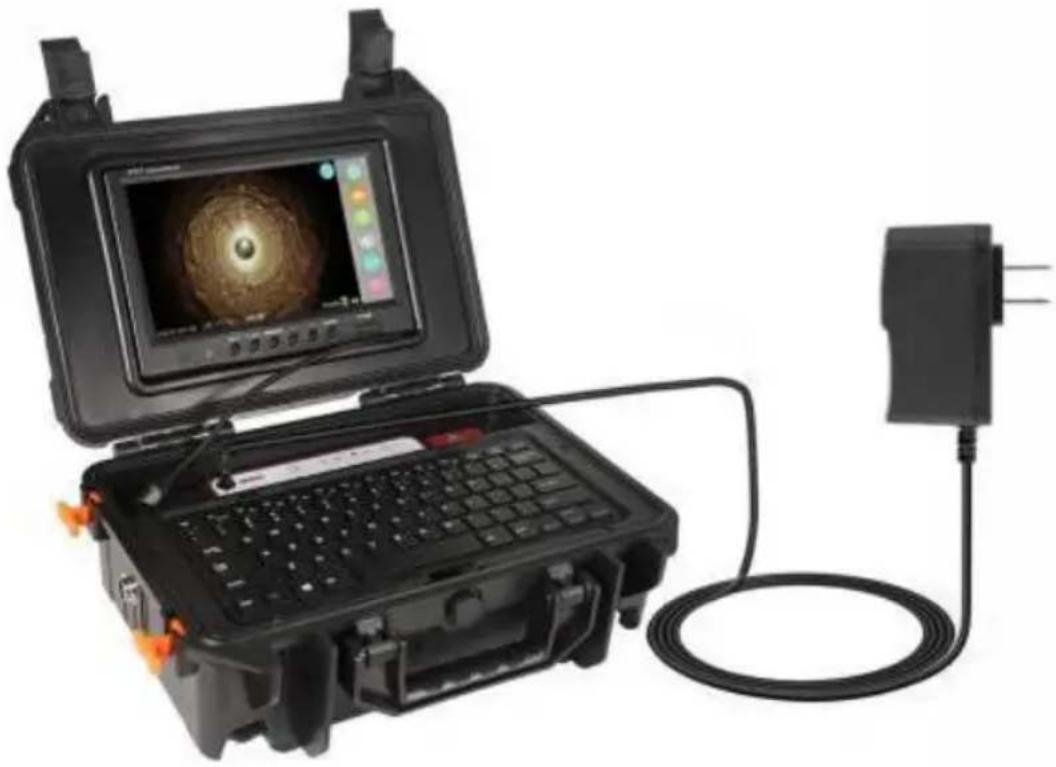

Battery recharge

12V 4500mah Super Hiht Capacity battery

Produktkomponenten und Zubehör

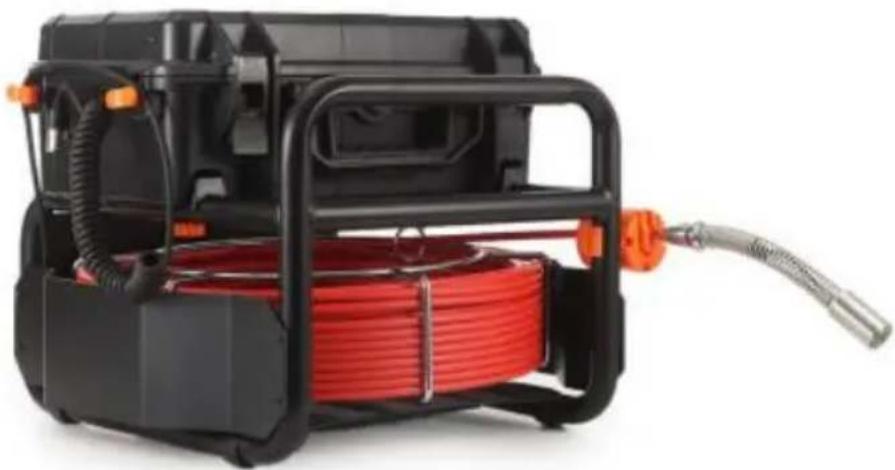

Product Components

1. Stellen Sie sicher, dass jede Schnittstelle während der Installation richtig angeschlossen ist.
2. Wenn während des Installationsvorgangs ein blauer Bildschirm angezeigt wir bedeutet dies, dass die Kamera, das Batteriefach und der Bildschirm nicht erfolgreich verbunden sind

① Prüfen Sie, ob die Kamera locker ist, und ziehen Sie die Kamera fest.
② Prüfen Sie, ob das Videokabel der Kamera vollen Kontakt mit dem Batterie hat.

③ Überprüfen Sie, ob das Videokabel des Bildschirms und das Stromkabel ric angeschlossen sind. vollständiger Kontakt.

1. Achten Sie während des Gebrauchs darauf, rechtzeitig zu laden, wenn die Batterieanzeige das
   letztes Stromnetz, um zu verhindern, dass die Batterie verloren geht und nich mehr aufgeladen werden kann.
2. Das Kabel sollte bei der Verwendung nicht verknotet und nicht gebogen w weniger als 90°.
3. Lassen Sie das Produkt nicht heftig fallen, um einen Kabelbruch zu verme
4. Bitte schalten Sie die Stromversorgung aus, bevor Sie die Speicherkarte entfernen und einsetzen

Fehleranalyse	Fehlerursachen und Vorsichtsmaßnahmen
Blauer Bildschirm	1. Überprüfen Sie, ob der Kameraanschluss locker is Wenn die Kamera locker ist, liegt ein schlechter Kor vor.2. Prüfen Sie, ob Kabel und Netzteil lose angeschlo sind.3. Überprüfen Sie, ob der Monitor normal an die Stromversorgung angeschlossen ist.4. Prüfen Sie, ob das Kabel defekt ist.5. Überprüfen Sie, ob an der Vorderseite der Kamer Wasser austritt oder ob die Kamera beschädigt ist.6. Wenn Sie die Kamera verwenden, legen Sie zuer Schutzabdeckung auf, um die Kamera vor Kollisionen harten Gegenständen und Beschädigungen zu schütze da sonst keine Bilder angezeigt werden können.
LED-Licht leuchtet nicht	1. Lesen Sie das Handbuch, um zu erfahren, wie S Licht richtig einschalten.2. Überprüfen Sie, ob sich Wasser in der Kamera b Wasser beschädigt die Kamera-LED.
Kein Strom	1. Prüfen Sie, ob der Akku vollständig geladen ist.2. Prüfen Sie, ob der Bildschirm beschädigt ist.3. Überprüfen Sie die Stromversorgung und den Bildschirmanschluss, um sicherzustellen, dass alles ricist.
Formatierung nicht möglich	1. Die Speicherkarte ist beschädigt. Ersetzen Sie die Speicherkarte.1. Prüfen Sie, ob sich im Ladeanschluss Fremdkörper befinden oder er verformt ist.
Aufladen nicht möglich	2. Prüfen Sie, ob das Ladegerät beschädigt ist.3. Wenn die Leistung zu niedrig ist, sollte sie rechtaufgeladen werden, um den Batterieverlust zu verhinc und nicht aufladen zu können
Foto/Video kann nicht gespeichert werden	1. Überprüfen Sie, ob die Speicherkarte beschädigt is Ersetzen Sie die Speicherkarte.2. Überprüfen Sie, ob der Speicherkartensteckplatz m Fremdkörpern oder Verformungen versehen ist.
Kabelbruch	1. Es wird empfohlen, das Kabel an Rohren mit ein Durchmesser von 60 mm zu verwenden. Achten S die Kraft, mit der Sie das Kabel eindrücken, um ein Kabelbruch zu vermeiden.2. Dieses Produkt wird nur zur Erkennung und Inspe von Rohrleitungen verwendet und kann nicht für and Zwecke verwendet werden.
Kabelknoten	1. Beim Einziehen und Lösen von Kabeln dürfen die nicht gekreuzt und verknotet werden, und der Biegeb der Kabel sollte nicht weniger als 90 Grad betragen2. Achten Sie beim Einziehen des Kabels auf das ordnungsgemäße Einziehen mit dem rotierenden Eisenrahmen und verwenden Sie es nicht gewaltsam
Gerätereinigung	1. Schalten Sie beim Reinigen des Geräts vor der Reinigung die Stromversorgung aus, um Schäden am Gerät zu vermeiden.
Notiz	Wenn der Fehler nicht behoben werden kann, darf d Gerät nicht selbst zerlegt werden. Wenden Sie sich den Kundendienst.

FCC-Informationen

VORSICHT: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, könne zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen. Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Prod führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen bei der Installation in Wohngebieten bieten.

Dieses Produkt erzeugt und nutzt Hochfrequenzenergie und kann diese abstrahlen. Bei unsachgemäßer Installation und Verwendung kann es zu Störungen des Funkverkehrs kommen. Es besteht jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Sollte dieses Produkt Störungen des Radio- oder Fernsehempfangs verursachen (was durch Ein- und Ausschalten des Produkts überprüft werden kann), wird dem Benutze

empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen beheben.

• Richten Sie die Empfangsantenne neu aus oder verlegen Sie den Standort.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose an, die sich in einem anderem Stromkreis befindet als der Empfänger.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.

Hinweise zur Entsorgung:

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union e getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und a mit diesem Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NS'2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Pla Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

UK REP

Rörinspektionssystem

Modell: WP9612FT
