GEBRUIKSAANWIJZING WP9612FT Vevor

Pijpinspectiesysteem

Model: WP9612FT

Dit is de originele handleiding. Lees alle instructies zorgvuldig door vo u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produc afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Lees deze handleiding zorgvuldig door voordat u het product gebruikt!

Aandacht

1. Lees de handleiding zorgvuldig door voordat u het apparaat gebruikt.
2. Ga er voorzichtig mee om tijdens het gebruik. Gooi het niet op de gron druk er niet hard op.

3. Als de gebruiker het apparaat demonteert of opzettelijk beschadigt, vervalt garantie.

4. Houd afstand van het systeem tijdens het opladen

5. Schakel het display na gebruik uit en verwijder alle verbindingsstukken.
6. de inhoud van deze handleiding vanwege versie-upgrades niet overeenkom met uw apparaat, raadpleeg dan onze machinehandleiding.

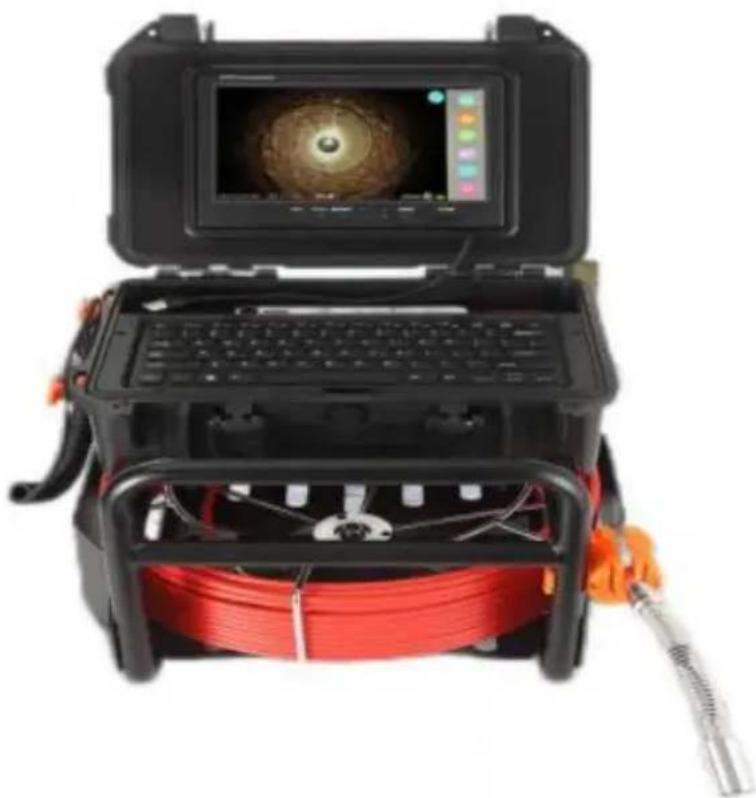

Beschrijving

1. 9" TFT LCD-kleurenscherm.
2. Hoge resolutie camera, helder beeld
3. Video-opname en fotofunctie
4. Ondersteuning voor toetsenbordinvoer
5. Met de metertelfunctie kan de diepte van de camera in de buis op het worden weergegeven
6. Starten met één knop
7. Super heldere witte LED verstelbaar
8. Waterdichte, duurzame koffer
9. Hoogwaardige speciale kabel, waterdicht en corrosie-/koude-/trekbestendig.
10. 12V4500MA lithiumbatterij.
11. De verlichting kan aan/uit worden gezet. De nachtverlichting is instelbaar.
12. Toepassingsgebied : Watertoevoerleiding / Airconditioningleiding / Kabelleiding / Pijpleiding vacuumysysteem / PLUNBIN-leiding / Gebouwen / Verzonken leiding
13. Kabeldiameter: 5 mm/7 mm
14. Camera: 512Hz zelfnivellerend

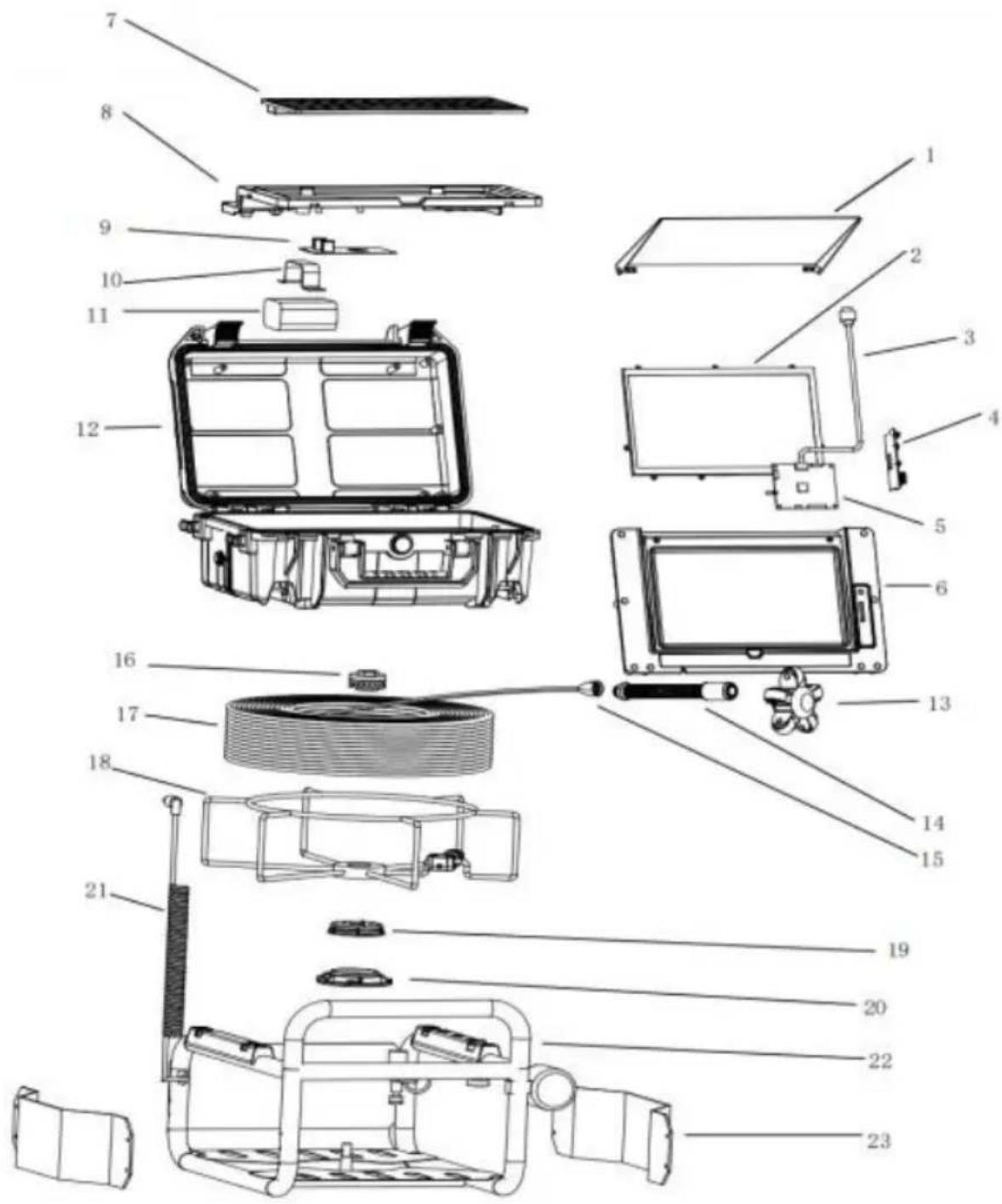

ontplofte weergave van het eindproduct

NEE.	accessoire naam
1	Zonnescherm
2	Scherm
3	Schermkabel
4	TF-kaarthouderbord
5	Scherm moederbord
6	Bovenste schil
7	Toetsenbord
8	Onderste schil
9	Voedingsbord
10	Batterijclip
11	Batterij
12	Behuizing
13	Geleidingswiel
14	Camera
15	Kogelkop + vergulde plaat
16	Lagermoer
17	Duwstangkabel
18	Draadhaspelbeugel
19	Bovenste pin-meetkast
20	Vergulde meetkast
21	Signaalverbinding veerdraad
22	Plank
23	Zijpaneel

Productspecificatie

Item:	parameter
Oplader:	AC100-240V DC12,6V
Batterij:	Lithiumbatterij 12V
Continue gebruikstijd voor de batte	Ongeveer 6 uur
Onderzoeksdiepte:	30m 50m 70m (selecteerbarelijnlengte)
Materiaal:	Vezelbuis met /hoge intensiteit
Lichtbron van de camera:	Met hoog terwijl licht
Cameramateriaal:	roestvrij staal
Menutalen	Meertalig
Camerabeeld:	Kleur

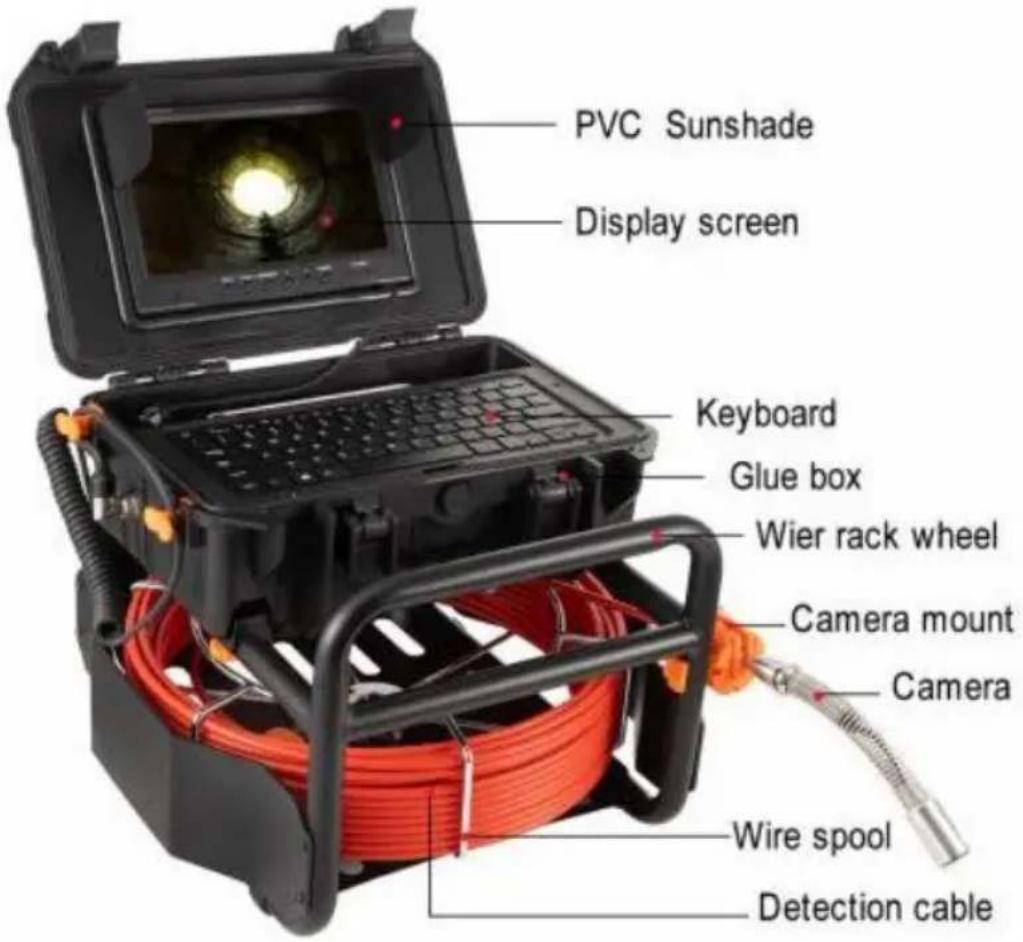

Instructies voor het product

7. producthandleiding

Item:	parameter
Cameradiameter :	23 mm
Met de buisdiameter:	>25 mm
Werkspanning camera:	5 V
Werkspanning verlichting:	12V
Camera-assistentiefunctie :	zelfbalancerend
Camera-assistentiefunctie :	512 Hz
Waterdicht:	IP68
Cameramateriaal:	roestvrij staal
Cameraformaat :	23 mm
Materiaal van de beschermhoes voor de car	kunststof-staal
Camera beschermhoes onderdelen maat 1:	29 mm * 40 mm
Camera beschermhoes onderdelen maat 2:	40 mm * 9,0 mm

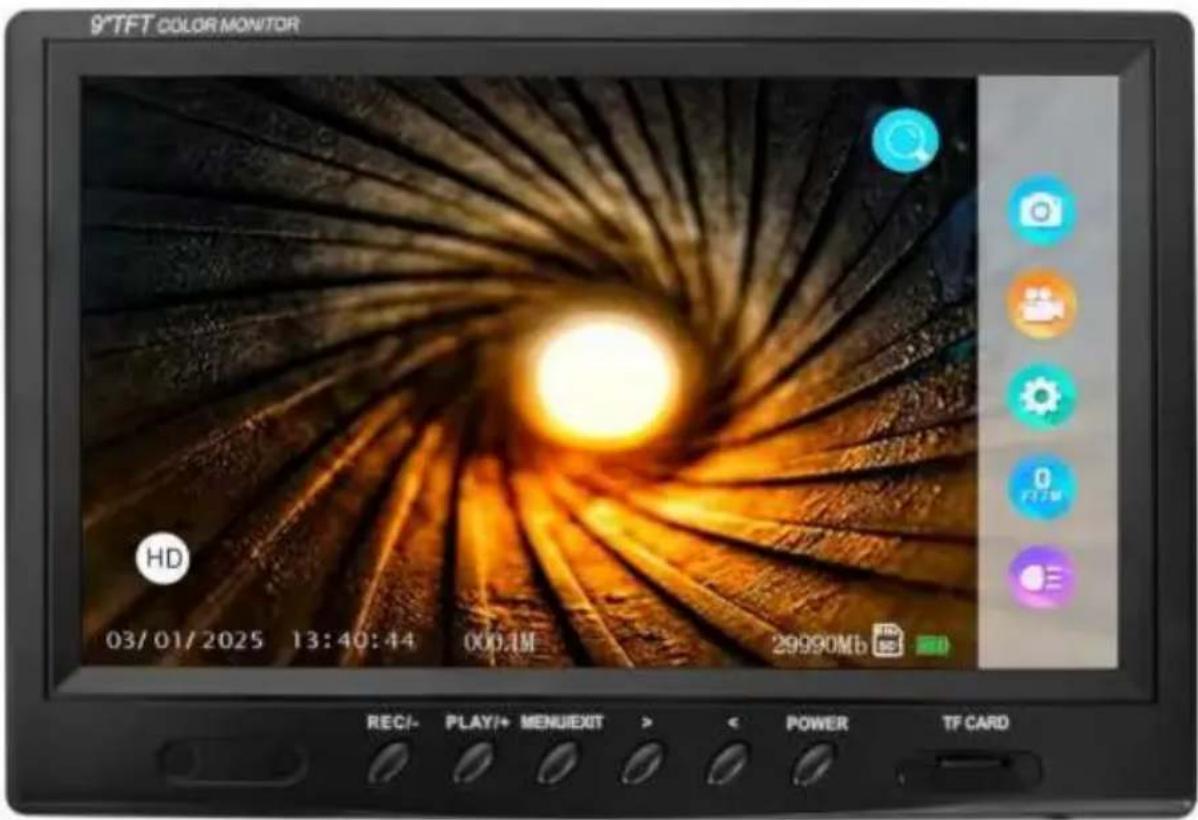

Monitor

9° TFT COLOR MONITOR HD 03/01/2025 13:40:44 000.1M 29990Mb REC/- PLAY/+ MENUEXIT > < POWER TF CARD

1. REC/--toets: (1) Kort indrukken om een foto te ma
   (2) Lang indrukken om de opname te starten/stoppen.

Tijdinstellingen, helderheidsinstellingen,

meteromtrekinstellingen invoeren en in een lus naar beneden bijstellen.

1. PLAY/+-toets: (1) Kort indrukken om foto's te bekijk
   (2) Lang indrukken om opnames te bekijken (3)

Tijdinstellingen, helderheidsinstellingen,

meteromtrekinstellingen invoeren en in een lus omhoog

aanpassen.

1. MENU/EXIT-toets: (1) Kort indrukken om het menu instellingen te openen/af te sluiten.

2. Toets: (1) Kort indrukken om in en uit te zoom Lang indrukken om de meterstand te resetten. (3) Doo opties bladeren bij het openen van het menu.

3. < Toets: (1) Pas de helderheid van het licht aan. Bevestig bij het openen van het menu.
4. POWER-knop: Inschakelen/uitschakelen.

1. Belangrijk: schakel de stroomschakelaar uit en sluit de videocamera en de monitor aan. Anders kunnen de videocamera en de monitor beschadigd raken.

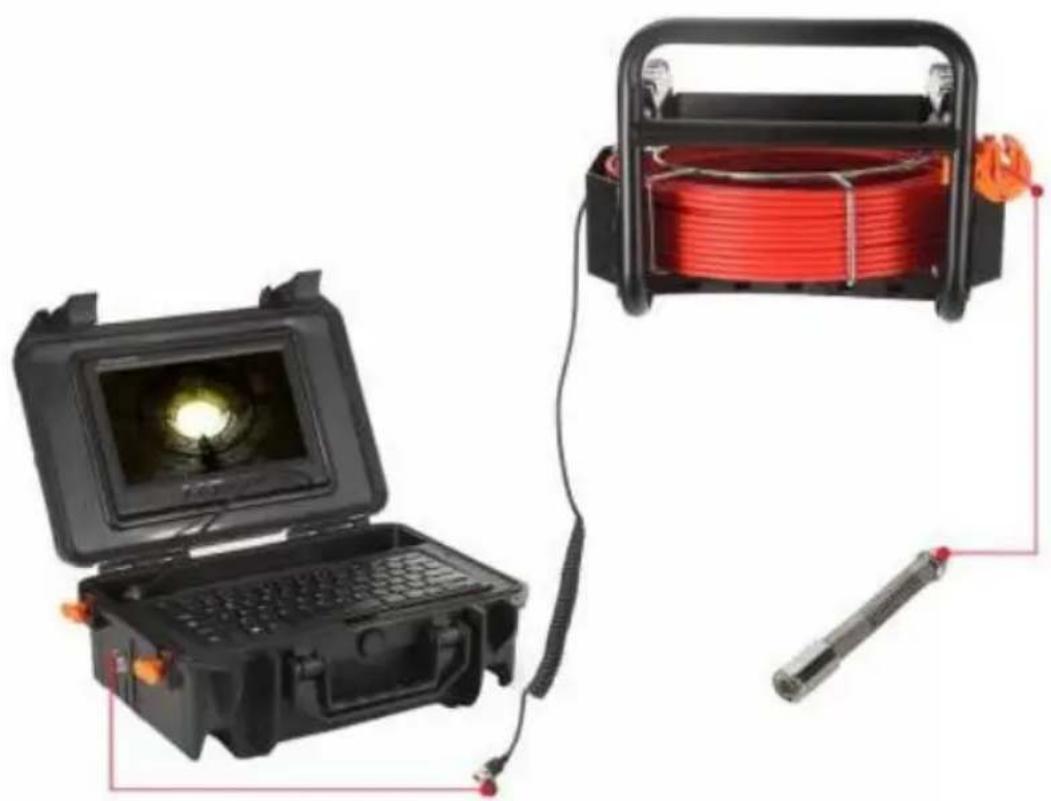

2. Camera - spoel - celkast - monitor aansluiten (Pic)
3. Zet de schakelaar in de voedingskast aan, het indicatielampje op de mor gaat branden en het schakelbord start.
4. Installeer de videocamera met de beschermkap iets en plaats deze in de Draai de spoel tot de juiste diepte.

5. Stel de LED-lichtsterkteregelaar in op de juiste lichtsterkte.

6. Voor videobanden, zie de DVR-bedieningsdetails (weergave werking:

Opnametype)

1. Schakel de video over naar een ander groot scherm via de videolijn.

2. Haal de camera na gebruik voorzichtig uit de buis, neem een schone, za en droge doek om hem schoon te maken en berg hem vervolgens weer op.

Product connection

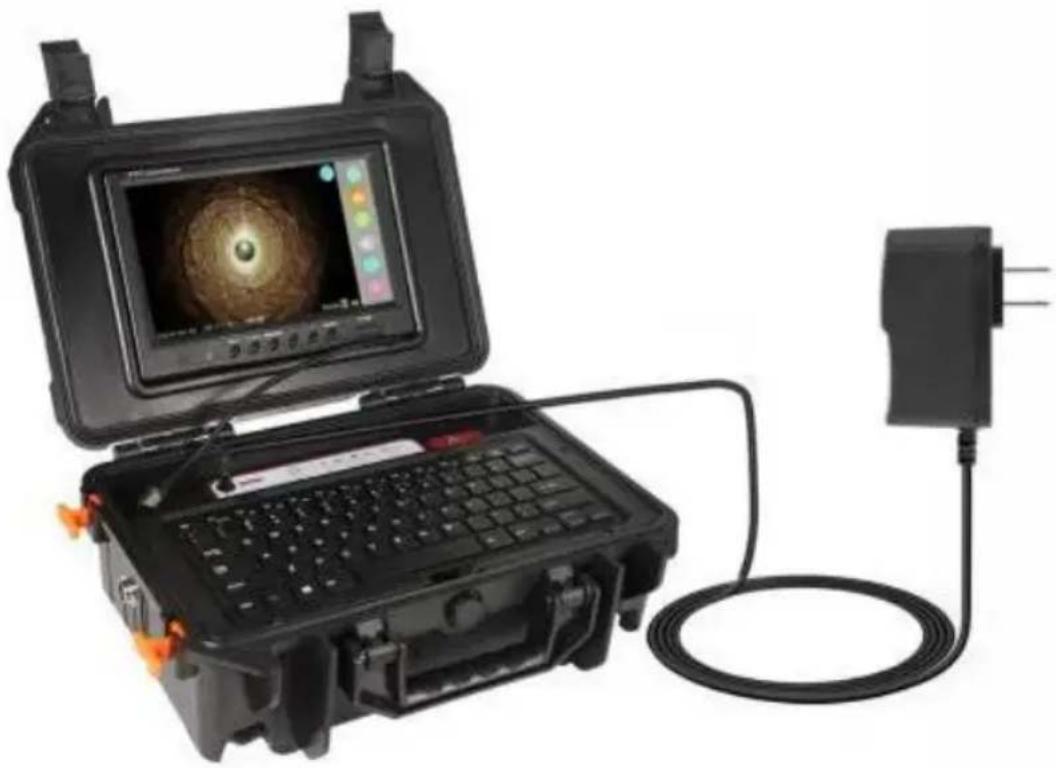

Wanneer de batterij bijna leeg is, moet u deze opladen. De onderstaande me is hiervoor geschikt:

1. Haal de oplader uit de doos.

2. Sluit de lader aan op de accu.

3. een wisselstroom van 100-240 V. De rode indicator betekent dat er word opgeladen.

4. Als de groene indicator verschijnt, betekent dit dat het opladen voltooid is Opmerkingen: om ervoor te zorgen dat de batterij zo lang mogelijk meegaat, u deze tijdig opladen. Anders kan het zijn dat de batterij niet meer kan won opgeladen.

Battery recharge

12V 4500mah Super Hiht Capacity battery

Analyse van pijpfalen

1. Zorg ervoor dat elke interface correct is aangesloten tijdens de installatie.
2. Wanneer er tijdens het installatieproces een blauw scherm verschijnt, betek dit dat de camera, de batterijdoos en het beeldscherm niet succesvol zijn aangesloten.

① Controleer of de camera los zit en draai de camera vast.
② Controleer of de videokabel van de camera goed contact maakt met de batterijdoos.

③ Controleer of de videokabel van het beeldscherm en de stroomkabel goed aangesloten.

volledig contact.

1. Let tijdens het gebruik op het tijdig opladen wanneer het batterijlampje het batterijniveau aangeeft.

laatste elektriciteitsnet om te voorkomen dat de batterij verloren gaat en niet kan worden opgeladen.

1. De kabel mag niet in de knoop raken tijdens gebruik en mag niet gebog worden

minder dan 90°.

1. Laat het product niet hard vallen om te voorkomen dat de kabel breekt!

2. Schakel de stroom uit voordat u de geheugenkaart verwijdert en plaatst

Failanalyse	Redenen voor fouten en voorzorgsmaatregelen
Blauw scherm	1. Controleer of de cameraconnector los zit. Als de los zit, is er mogelijk slecht contact.2. Controleer of de kabel en de voeding los zitten.3. Controleer of de monitor normaal is aangesloten stroomvoorziening.4. Controleer of de kabel kapot is.5. Controleer of er water lekt aan de voorkant van camera of dat de camera beschadigd is.6. Wanneer u de camera gebruikt, moet u eerst de beschermhoes aanbrengen om te voorkomen dat de camera tegen harde voorwerpen botst en beschadigd raakt, waardoor u geen beelden kunt weergeven.
LED-lampje brandt niet	1. Lees de handleiding om te leren hoe u de lamp juiste manier inschakelt.2. Controleer of er water in de camera zit. Water k LED van de camera beschadigen.
Geen stroom	1. Controleer of de batterij volledig is opgeladen.2. Controleer of het beeldscherm beschadigd is.3. Controleer of de stekkerdoos en het scherm goed aangesloten.
Kan niet formatteren	1. De geheugenkaart is beschadigd. Vervang de geheugenkaart.
Kan niet opladen	1. Controleer of de laadpoort vuil is of vervormd is.2. Controleer of de oplader beschadigd is.3. Als het vermogen te laag is, moet het op tijd w opgeladen om te voorkomen dat de batterij verloren en niet kan worden opgeladen.
Foto/video kan niet worden opgeslagen	1. Controleer of de geheugenkaart beschadigd is. Ve de geheugenkaart.2. Controleer of er vreemde voorwerpen in de geheugenkaartsleuf zitten of dat deze vervormd is.
Gebroken kabel	1. Het wordt aanbevolen om de kabel te gebruiken buizen met een diameter ≥ 60 mm. Let op de krac waarmee u de kabel duwt om kabelbreuk te voorko2. Dit product is uitsluitend bedoeld voor het detecte inspecteren van pijpleidingen en kan niet voor andere doeleinden worden gebruikt.
Kabelknopen	1. Bij het in- en uittrekken van kabels mogen de k gekruist of geknoopt worden en mag de buighoek va kabels niet kleiner zijn dan 90 graden.2. Let bij het intrekken van de kabel op het ordelij intrekken met het draaiende ijzeren frame en gebruik niet met geweld
Reiniging van apparatuur	1. Wanneer u het apparaat reinigt, dient u de stroo schakelen voordat u het reinigt, om schade aan het apparaat te voorkomen.
Opmerking	Als het probleem niet kan worden opgelost, mag u apparaat niet zelf demonteren. Neem contact op met aftersalesservice.

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd de de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderworper de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het product te bediene ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal ap van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoe een redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen. Indien niet geïnstalleerd en gebruikt volgens de instructies, kan het schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat in een bepaalde installatie geen interferentie zal optreden. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden de interferentie te verhelpen door een of meer van de volgende maatregelen te nemen.

- Heroriënteer of verplaats de ontvangstantenne.

• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact in een ander circuit dan waarop ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Informatie over verwijdering:

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen met het normale huisvuil worden weggegooid, maar moeten worden ingeleverd een inzamelpunt voor de recycling van elektrische en elektronische apparaten.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
