MANUAL DE USUARIO WP9612FT Vevor

Sistema de inspección de tuberías

Modelo: WP9612FT

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el der de interpretar este manual de usuario. La apariencia del producto dependerá del producto que haya recibido. Le rogamos que nos discu si no le informamos de nuevo si hay actualizaciones tecnológicas o o software en nuestro producto.

¡Lea este manual detenidamente antes de usarlo!

Atenciones

1. Lea atentamente el manual antes de usarlo.
2. Manéjelo con cuidado durante el funcionamiento, evitando tirarlo al suelo presionarlo con fuerza.

3. Si los usuarios desmontan o dañan deliberadamente la máquina, quedará fuera de la garantía.

4. Manténgase alejado del sistema mientras se carga.

5. Después de utilizarlo, apague la pantalla y retire todas las juntas de cor
6. Debido a las actualizaciones de versión, si el contenido mencionado en manual no coincide con su máquina, consulte nuestra máquina.

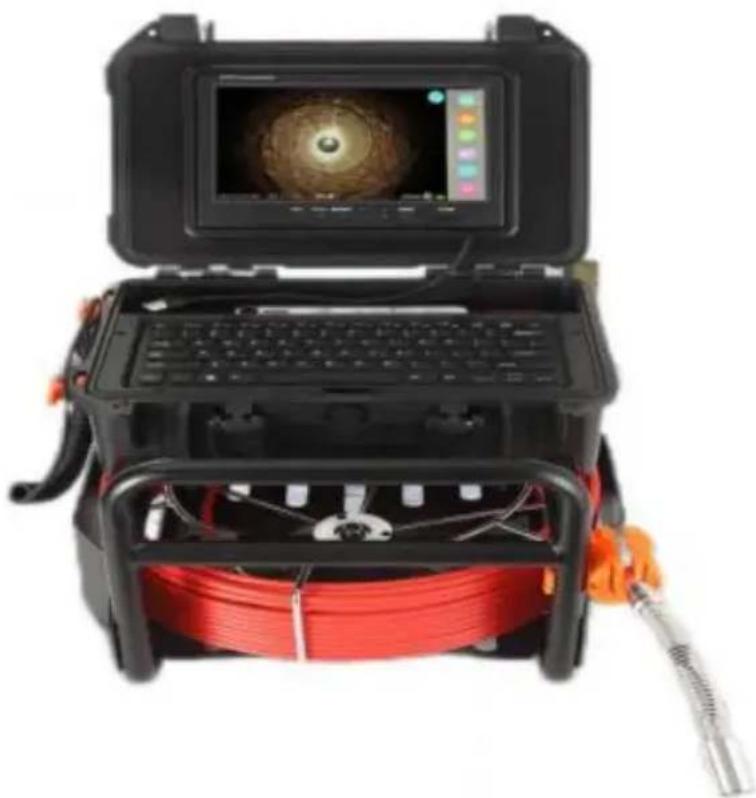

Descripción

1. Pantalla LCD TFT a color de 9".
2. Cámara de alta resolución, imagen nítida.
3. Función de grabación de vídeo y fotografía
4. Admite entrada de teclado
5. Con la función de conteo de metros, la profundidad de la cámara en la se puede mostrar en la pantalla.
6. Inicio con un solo botón
7. LED blanco superbrillante ajustable
8. Maleta resistente al agua y duradera
9. Cable especial de alta calidad, impermeable y anticorrosión/frío/tracción.
10. Batería de litio 12V4500MA.
11. Las luces se pueden encender y apagar. Luces nocturnas ajustables.
12. Rango de aplicación : Tubería de suministro de agua / Tubería de aire acondicionado / Tubería de cable / Sistema de vacío de tuberías / Tubería PLUNBIN / Edificios / Tubería hundida
13. Diámetro del cable: 5 mm/7 mm
14. Cámara: 512 Hz con nivelación automática

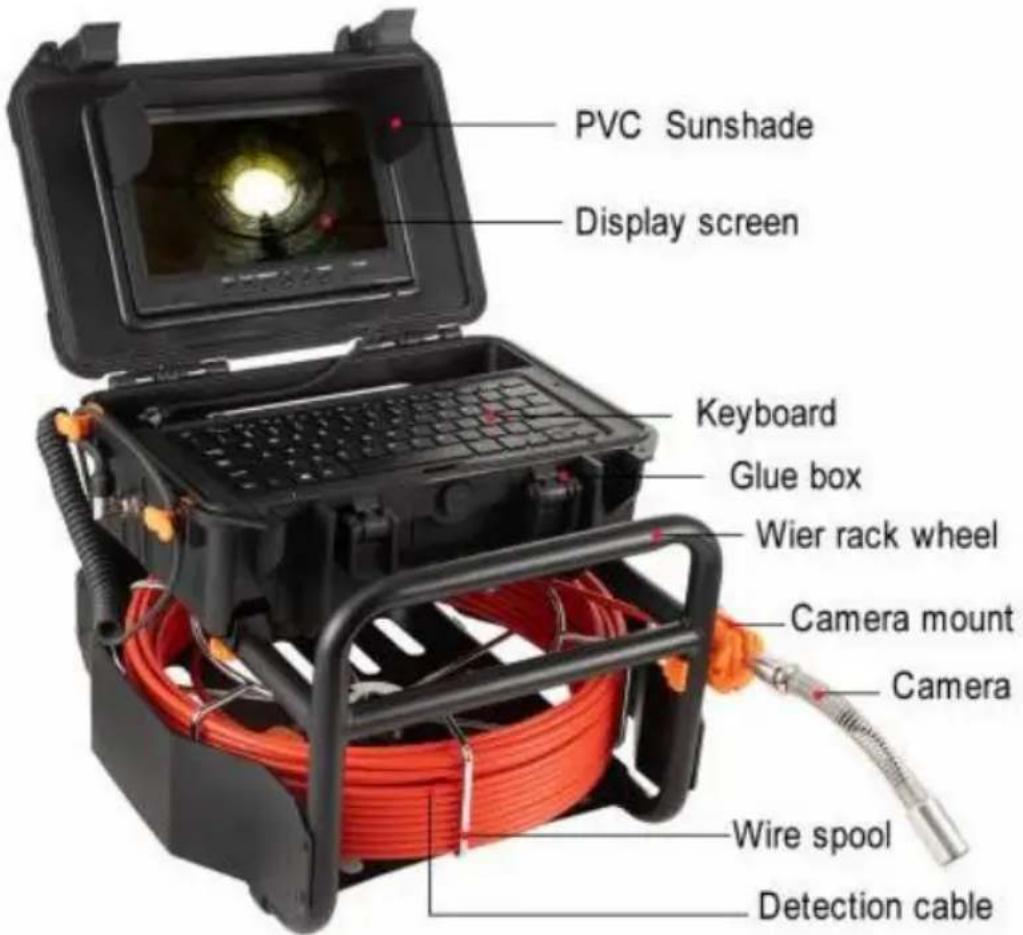

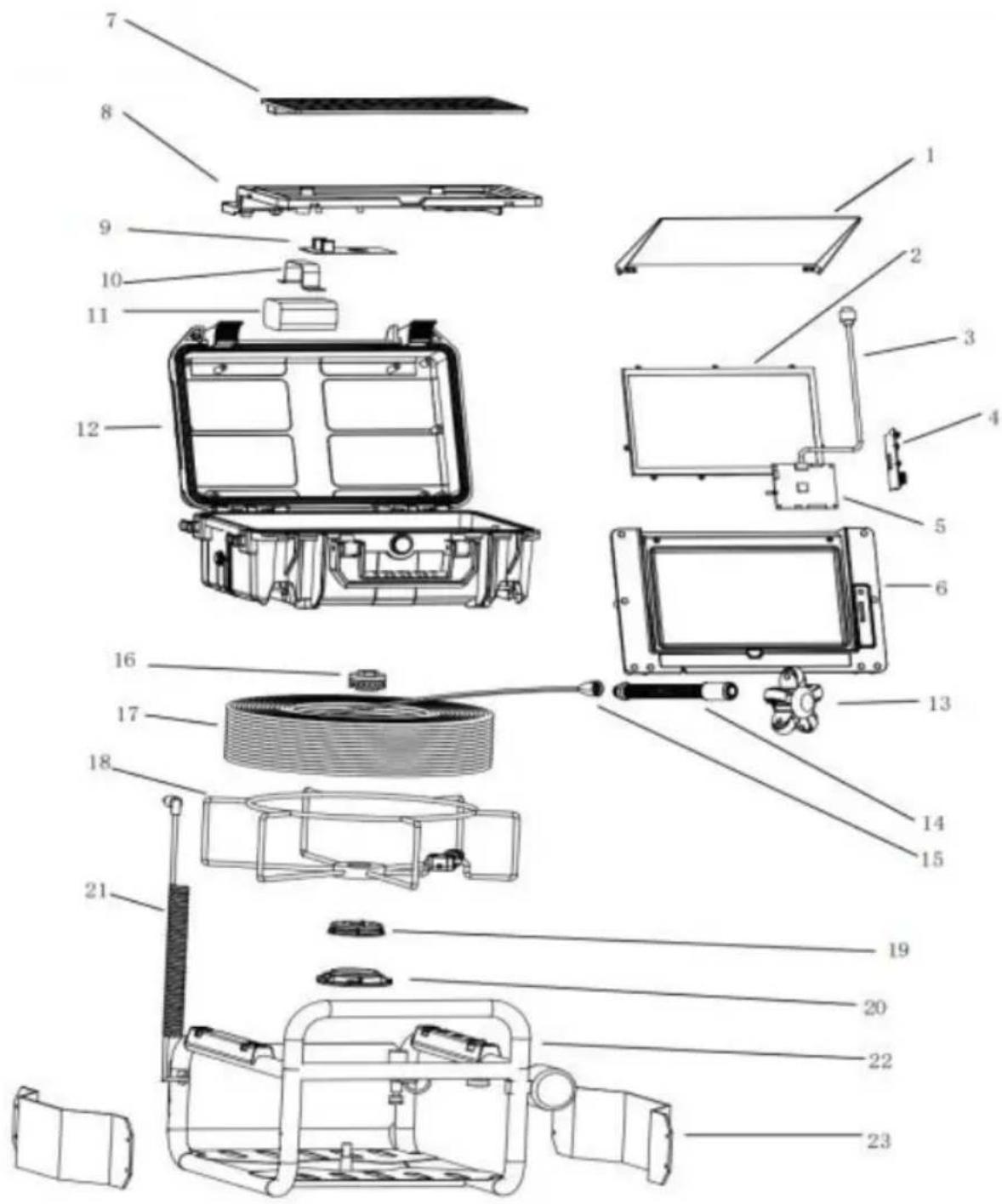

vista explosionada del producto terminado

NO.	nombre del accesorio
1	Quitasol
2	Pantalla
3	Cable de pantalla
4	Placa soporte para tarjeta TF
5	Placa base de pantalla
6	Capa superior
7	Teclado
8	Carcasa inferior
9	Placa de alimentación
10	Clip de batería
11	Batería
12	Recinto
13	Rueda guía
14	Cámara
15	Cabeza de bala + placa bañada en oro
16	Tuerca de cojinete
17	Cable de varilla de empuje
18	Soporte para carrete de alambre
19	Caja de medición de pasador superior
20	Caja de medición chapada en oro
21	Cable de resorte de conexión de señal
22	Estante
23	Panel lateral

Especificación del producto

Artículo:	parámetro
Cargador:	CA 100-240 V CC 12,6 V
Batería:	Batería de litio de 12 V
Tiempo de uso continuo de la batería:	Aproximadamente 6h
Profundidad de la investigación:	30 m 50 m 70 m (longitud de seleccionable)
Material:	de fibra de alta intensidad
Fuente de luz de la cámara:	Con luz alta y suave
Material de la cámara:	Acero inoxidable
Idiomas del menú	Multilingüe
Imagen de la cámara:	Color

Instrucciones para el producto

5. manual del producto

Especificación del producto

Artículo:	parámetro
Diámetro de la cámara :	23 mm
Con el diámetro del tubo:	>25 mm
Voltaje de funcionamiento de la cámara:	5 voltios
Voltaje de funcionamiento de las luces:	12 V
Función de asistencia de cámara :	autoequilibrio
Función de asistencia de cámara :	512 Hz
Impermeable:	IP68
Material de la cámara:	acero inoxidable
la cámara :	23 milímetros
Material de las piezas de la cubierta prote de la cámara:	plástico-acero
Piezas de la cubierta protectora de la cártamaño 1:	29 mm * 40 mm
Piezas de la cubierta protectora de la cártamaño 2:	40 mm * 90 mm

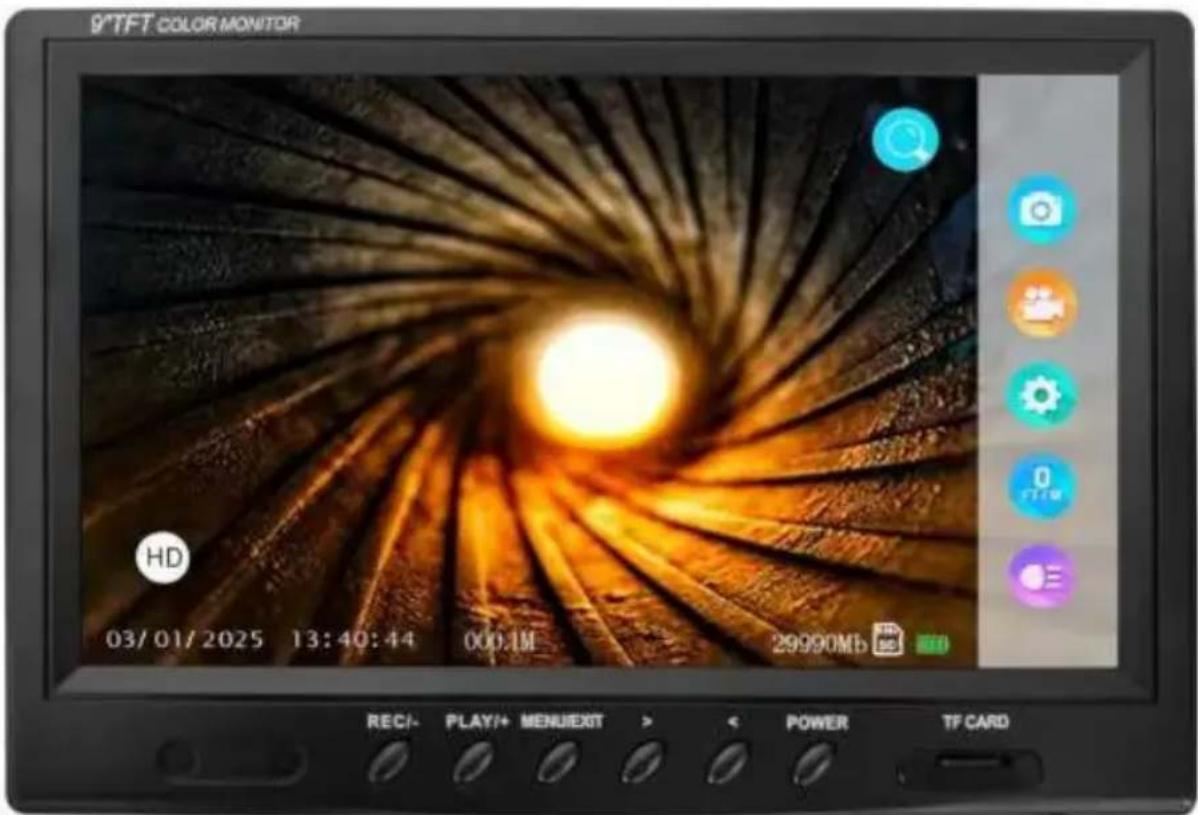

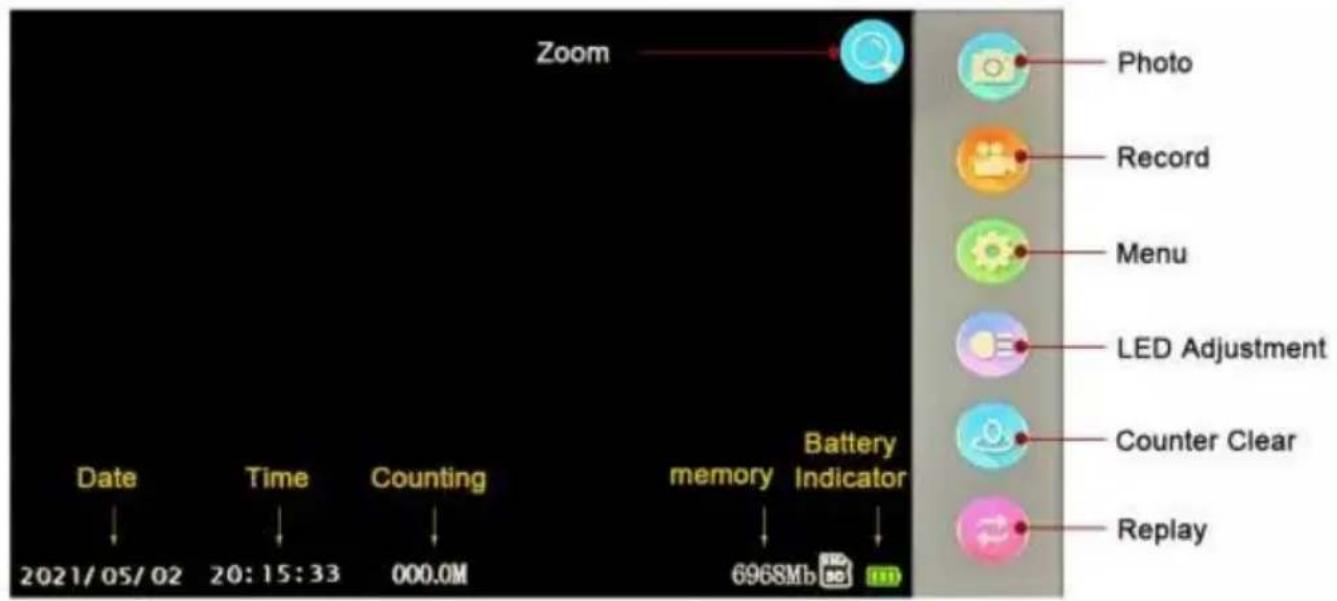

Monitor

9TFT COLOR MONITOR HD 03/01/2025 13:40:44 000.1M 29990Mb RECI- PLAY/+ MENUEXT > POWER TF CARD

1. Tecla REC/-: (1) Presiónela brevemente para tomar una fotografía (2) Presiónela prolongadamente para inici o detener la grabación (3) Ingrese a la configuración o tiempo, brillo y perímetro del medidor, y ajuste hacia a en un bucle.
2. Tecla PLAY/+: (1) Presiónela brevemente para ver fotos (2) Presiónela prolongadamente para ver

grabaciones (3) Ingrese a la configuración de tiempo, configuración de brillo, configuración de perímetro del medidor y ajuste hacia arriba en un bucle.

1. Tecla MENÚ/SALIDA: (1) Presiónela brevemente par ingresar a la configuración del menú/salir.

2. Tecla: (1) Pulsación corta para acercar o alejar Pulsación larga para restablecer el conteo del medidor Recorrer las opciones al ingresar al menú.

3. < Tecla: (1) Ajusta el brillo de la luz (2) Confirma ingresar al menú.
4. Tecla POWER: Encender/apagar.

Accesorios de productos

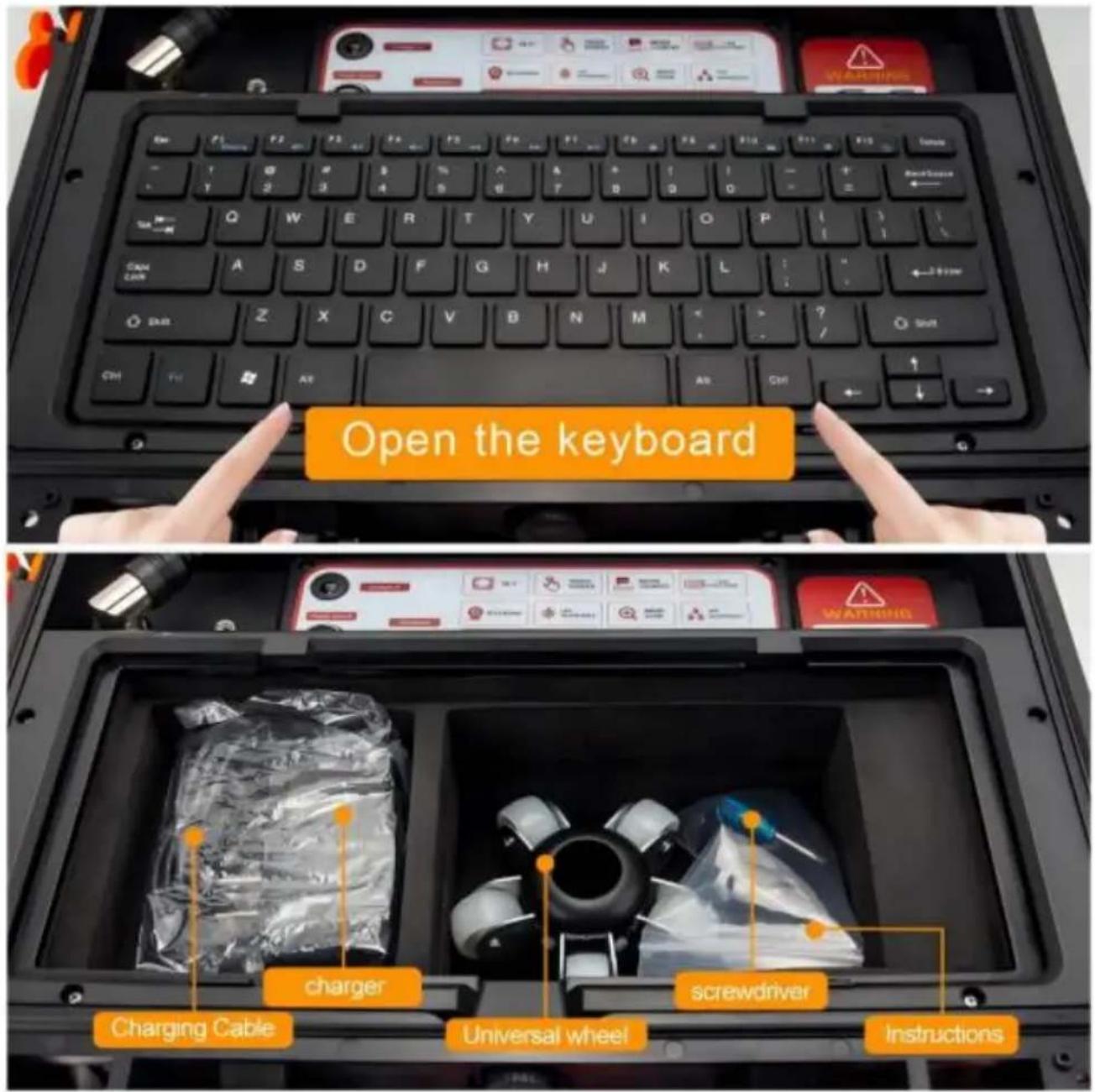

Open the keyboard Chg P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12 Chg Rear/Close Q W E R T Y U I O P - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +/-

Instalación del sistema

1. Vital: apague el interruptor de encendido, conecte la cámara de video y monitor, o la cámara de video y el monitor podrían dañarse.
2. Conecte la cámara, la bobina, la caja de celdas y el monitor (imagen)
3. Encienda el interruptor de encendido en la caja de energía, la luz indica en el monitor se enciende y el tablero de distribución se inicia.
4. Instale la cámara de video con la cubierta protectora ligeramente y colóq en la tubería, gire la bobina a la profundidad adecuada.

5. Ajuste el regulador de grado de luz LED al grado de luz adecuado.

6. Para cintas de video, consulte los detalles de funcionamiento del DVR (operación de visualización: Tipo de grabación)

7. Cambia el video a otra pantalla grande a través de la línea de video.

8. Después de utilizarla, retire la cámara del tubo con cuidado, tome un pa limpio, suave y seco para limpiarla y vuelva a colocarla.

Product connection

Cuando la batería está baja, es necesario cargarla. El método es el siguiente

1. Saque el cargador de la caja.
2. Conecte el cargador a la batería.
3. Conecte el cargador a una corriente alterna de 100-240 V. El indicador indica que está cargando.
4. El indicador verde significa que la carga está terminada.

Notas: para garantizar que la batería dure más tiempo, recárguela a tiempo; contrario, no podrá recargarse.

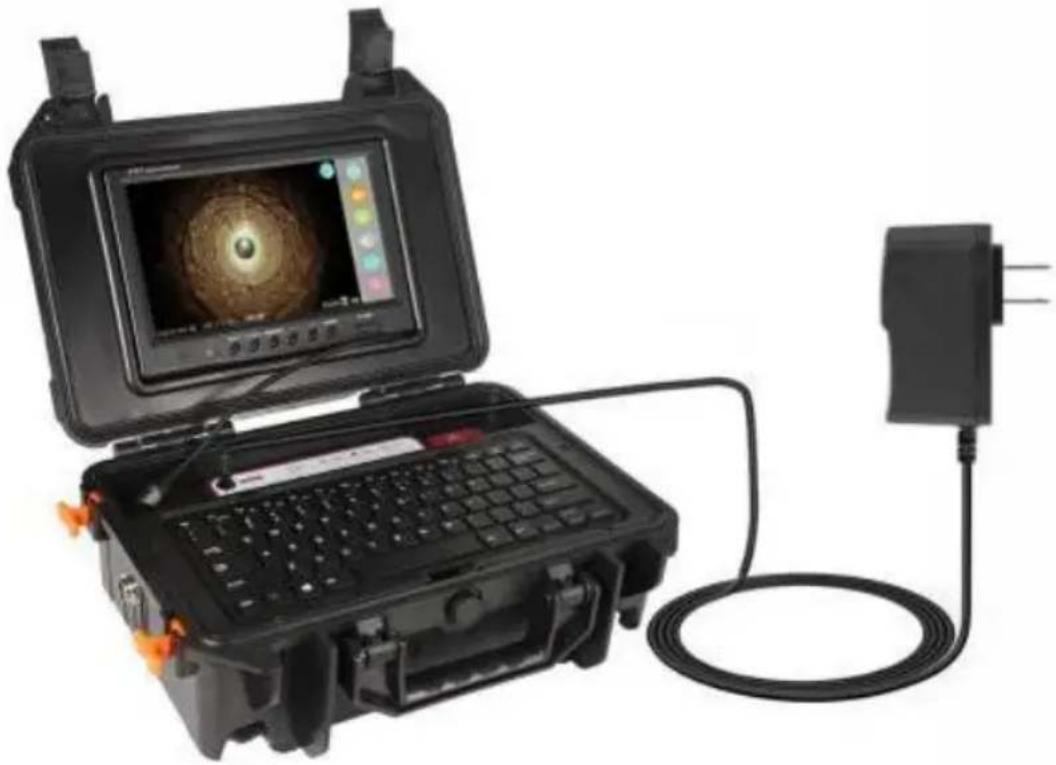

Battery recharge

12V 4500mah Super Hiht Capacity battery

Componentes y accesorios del producto

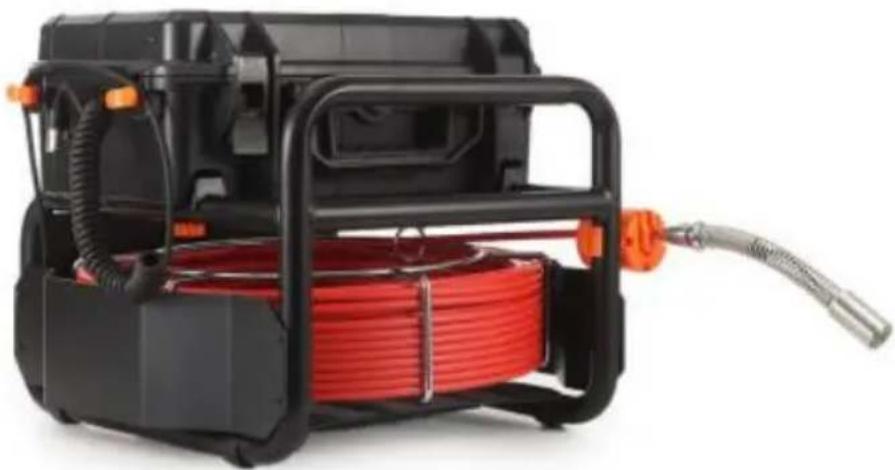

Product Components

Análisis de fallas de tuberías

1. Asegúrese de que cada interfaz esté conectada correctamente durante la instalación.
2. Durante el proceso de instalación, cuando aparece una pantalla azul, significa que la cámara, la caja de la batería y la pantalla no están conectadas correctamente.

① Compruebe si la cámara está suelta y apriétela.
② Compruebe si el cable de vídeo de la cámara está en pleno contacto co caja de la batería.

③ Compruebe si el cable de vídeo de la pantalla y el cable de alimentación en contacto completo

1. Durante el uso, preste atención a cargar a tiempo cuando la luz de carg batería muestre última rejilla de energía para evitar que la batería se pierda y no se pueda
2. El cable no debe estar anudado durante su uso, ni doblado. menos de 90°.
3. ¡No deje caer el producto violentamente para evitar que el cable se romp
4. Apague la alimentación antes de quitar e insertar la tarjeta de memoria.

Análisis de fallos	Causas de fallas y precauciones
Pantalla azul	1. Verifique si el conector de la cámara está suelto cámara está suelta, es posible que haya un mal co2. Verifique si el cable y la fuente de alimentación conectados sueltos.3. Compruebe si el monitor está conectado a la fue alimentación normalmente.4. Compruebe si el cable está roto.5. Verifique si hay una fuga de agua en la parte la cámara o si la cámara está dañada.6. Al usar la cámara, coloque primero la cubierta protectora para evitar que la cámara choque con ob duros y se dañe, lo que podría impedir la visualiza imágenes.
La luz LED no está encendida	1. Lea el manual para conocer la forma correcta de encender la luz.2. Verifique si hay agua en la cámara, el agua da LED de la cámara.
Sin energía	1. Compruebe si la batería está completamente carg2. Compruebe si la pantalla está dañada.3. Verifique la conexión de la caja de alimentación pantalla, para asegurarse de que esté correcta.
No se puede formatear	1. La tarjeta de memoria está dañada. Reemplácela.
No se puede cargar	1. Verifique si el puerto de carga tiene cuerpos ext deformaciones.2. Compruebe si el cargador está dañado.3. Si la energía es demasiado baja, debe cargarse tiempo para evitar la pérdida de batería y la impos de cargar.
No se pueden guardar fotos ni vídeos	1. Compruebe si la tarjeta de memoria está dañada. Reemplácela.2. Verifique si la ranura de la tarjeta de memoria t objetos extraños o deformaciones.
Cable roto	1. Se recomienda utilizar el cable en tuberías con diámetro ≥ 60 mm. Preste atención a la fuerza con empuja el cable para evitar que se rompa.2. Este producto solo se utiliza para la detección e inspección de tuberías y no se puede utilizar para fines.
Anudado de cables	1. Al retraer y soltar los cables, estos no deben cr anudarse, y el arco de flexión de los cables no de inferior a 90 grados.2. Al retraer el cable, preste atención a la retracción ordenada con el marco de hierro giratorio y no lo violentamente.
Limpieza de equipos	1. Al limpiar el equipo, apague el dispositivo antes limpiarlo para evitar dañarlo.
Nota	Si no se puede solucionar el problema, no lo desm Contacte con el servicio posventa.
