INSTRUKCJA OBSŁUGI WP9612FT Vevor

System inspekcji rur

Model: WP9612FT

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładnie zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie praw do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu. Przed użyciem należy uważnie przeczytać instrukcję!

Uprzejmości

1. Przed użyciem należy uważnie przeczytać instrukcję.
2. Podczas użytkowania należy obchodzić się z urządzeniem ostrożnie, nie rzucać nim i nie naciskać zbyt mocno.

3. Jeśli użytkownik rozmontuje lub celowo uszkodzi urządzenie, utraci ono gwarancję.

4. Podczas ładowania należy zachować dystans od systemu.

5. Po użyciu wyłącz wyświetlacz i odłącz wszystkie złącza.
6. Ze względu na aktualizacje wersji, jeśli treść niniejszej instrukcji nie jest zgodna z wersją posiadanego urządzenia, prosimy o zapoznanie się z instruko obsługi naszego urządzenia.

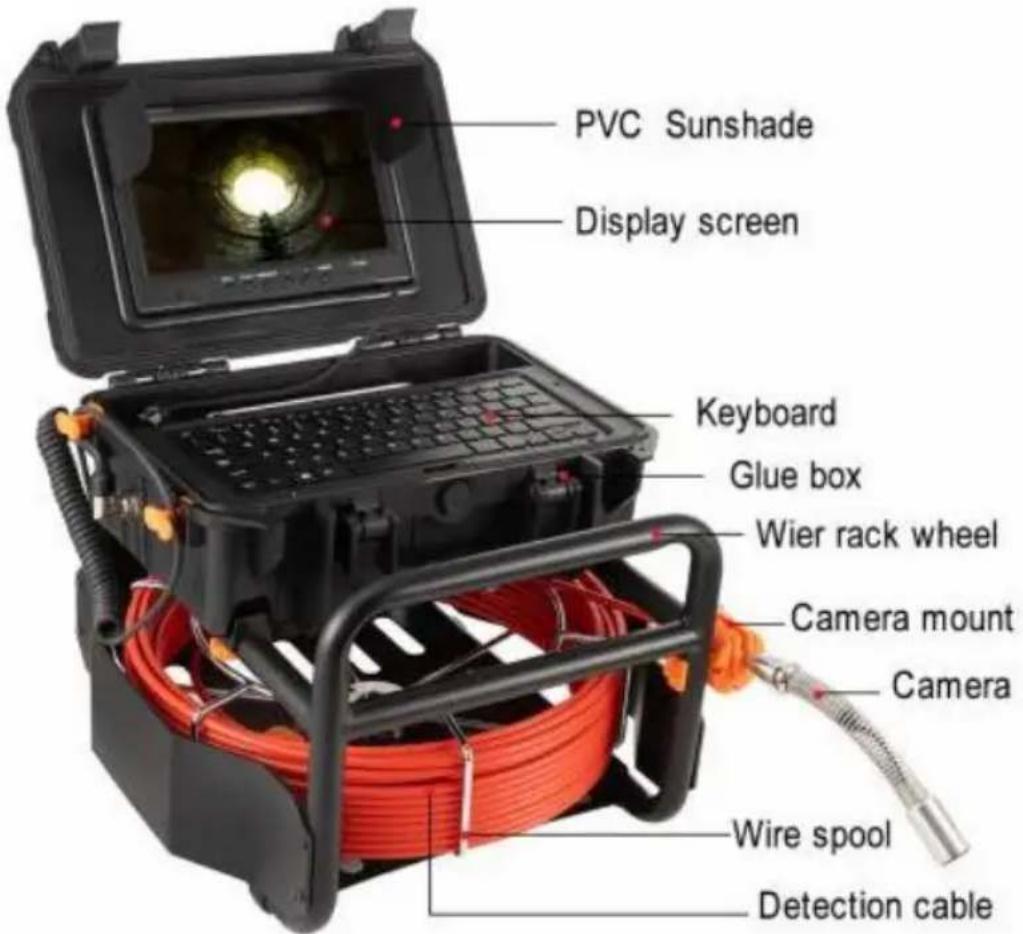

Opis

1. 9-calowy kolorowy ekran TFT LCD.
2. Kamera o wysokiej rozdzielczości, wyraźny obraz
3. Funkcja nagrywania filmów i robienia zdjęć
4. Obsługa wprowadzania danych za pomocą klawiatury
5. Dzięki funkcji zliczania metrów na wyświetlaczu można wyświetlić głębokość na jakiej kamera została umieszczona w rurze
6. Start jednym przyciskiem
7. Superjasna biała dioda LED z regulacją
8. Wodoodporna, trwała walizka
9. Wysokiej jakości specjalny kabel, wodoodporny, odporny na korozję, zimno rozciąganie.
10. Akumulator litowy 12V4500MA.
11. Oświetlenie można włączać i wyłączać. Oświetlenie nocne jest regulowane.
12. Zakres zastosowania : Rura wodociągowa / Rura klimatyzacyjna / Rura kablowa / System podciśnieniowy rurociągów / Rura PLUNBIN / Budynki / Ru zatopiona
13. Średnica kabla: 5mm/7mm
14. Kamera: 512 Hz z samopoziomowaniem

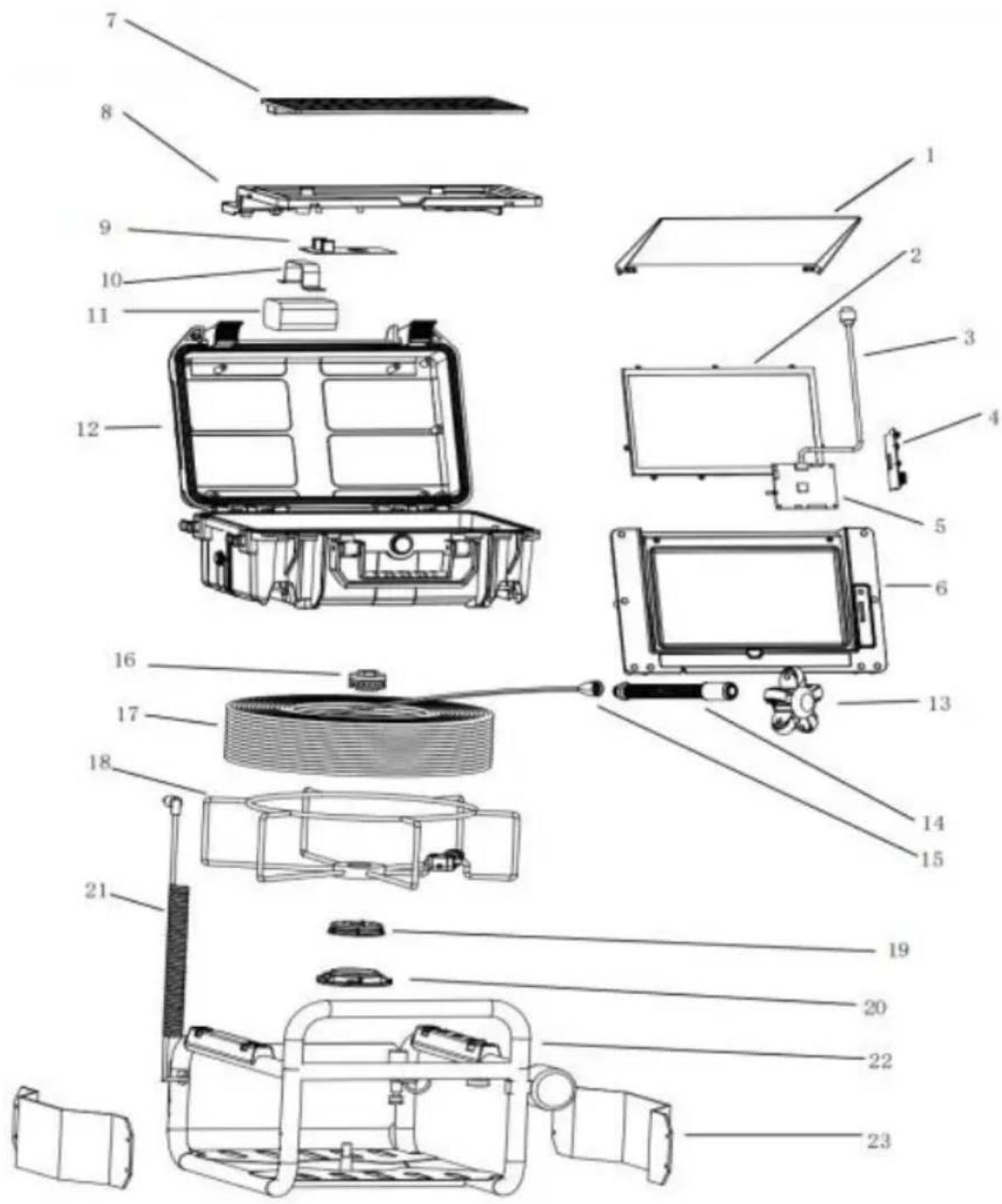

widok rozstrzelony gotowego produktu

NIE.	nazwa akcesorium
1	Parasol
2	Ekran
3	Kabel ekranowy
4	Płytka uchwytu na kartę TF
5	Płyta główna ekranu
6	Górna powłoka
7	Klawiatura
8	Dolna skorupa
9	Płyta zasilająca
10	Zacisk baterii
11	Bateria
12	Załącznik
13	Koło prowadzące
14	Kamera
15	Głowica pocisku + pozłacana płytka
16	Nakrętka łożyskowa
17	Linka popychacza
18	Uchwyt na szpulę drutu
19	Obudowa miernika z górnym pinem
20	Pozłacana obudowa miernika
21	Przewód sprężynowy łączący sygnał
22	Półka
23	Panel boczny

Specyfikacja produktu

Przedmiot:	parametr
Rumak:	Prąd zmienny 100-240 V, prąd sta 12,6 V
Bateria:	litowy 12V
Czas ciągłego użytkowania baterii	Około 6 godzin
Głębokość dochodzenia:	30m 50m 70m (możliwość wyboru długości linii)
Tworzywo:	światłowodowa o wysokiej intensywności
Źródło światła kamery:	Z wysokim, a jednocześnie lekkim
Materiał kamery:	Stal nierdzewna
Języki menu	Wielojęzyczny
Zdjęcie z kamery:	Kolor

Instrukcja produktu

6. instrukcja obsługi produktu

Specyfikacja produktu

Przedmiot:	parametr
Średnica kamery :	23 mm
Ze średnicą rury:	>25 mm
Napięcie robocze kamery:	5 V
Napięcie robocze świateł:	12V
Funkcja wspomagania kamery :	samobalansujący
Funkcja wspomagania kamery :	512 Hz
Wodoodporność:	IP68
Materiał kamery:	stal nierdzewna
Rozmiar kamery :	23 mm
Materiał części osłony ochronnej aparatu:	plastik-stal
Części osłony ochronnej aparatu, rozmiar	29 mm * 40 mm
Części osłony ochronnej aparatu, rozmiar	40 mm * 90 mm

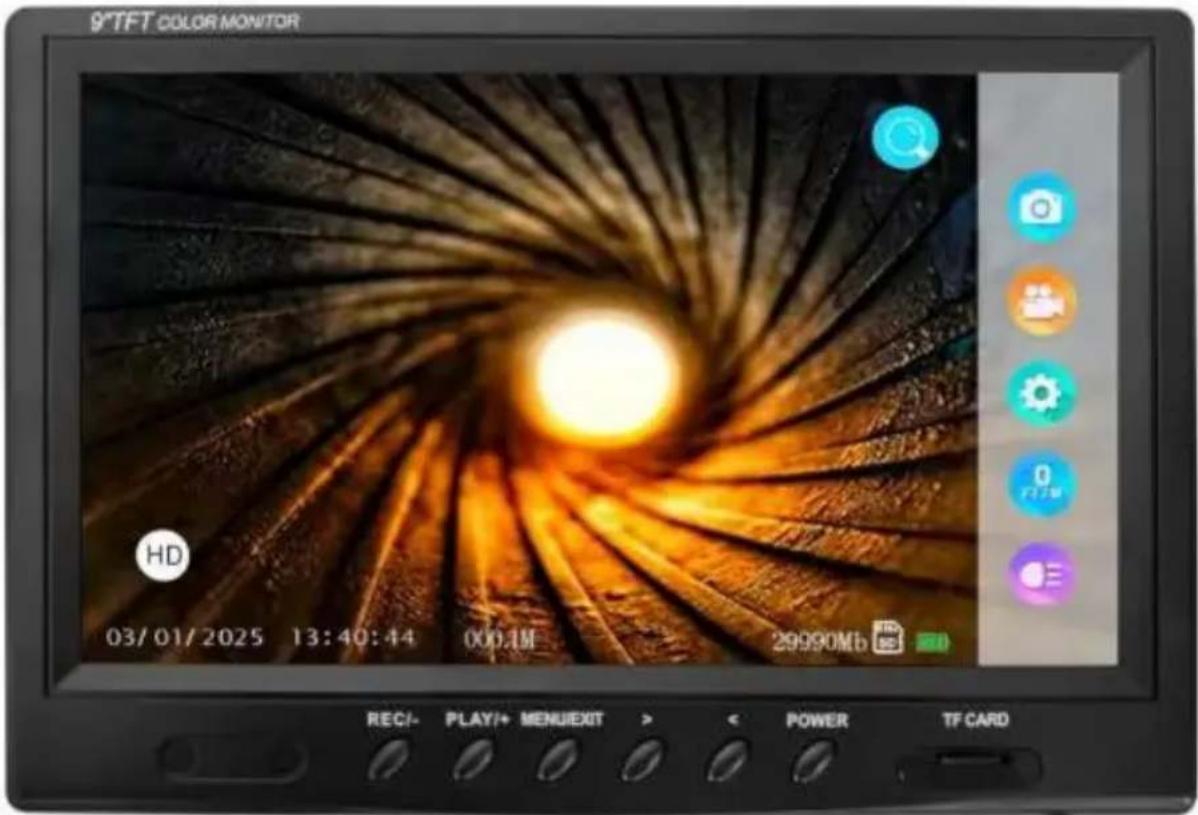

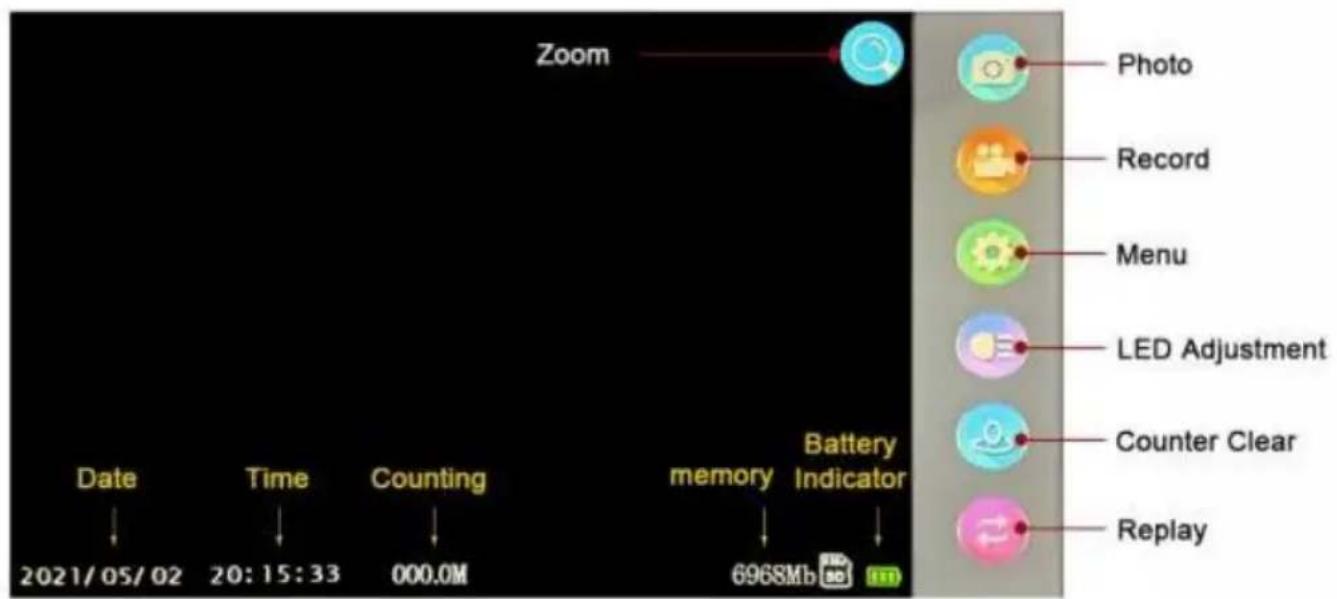

Monitor

9*TFT COLOR MONITOR HD 03/01/2025 13:40:44 000.1M 29990Mb REC/- PLAY/+ MENUEXIT > < POWER TF CARD

1. Klawisz REC/-: (1) Naciśnij krótko, aby zrobić zdjęce
   (2) Naciśnij długo, aby rozpocząć/zatrzymać nagrywanie
   (3) Wprowadź ustawienia czasu, ustawienia jasności, ustawienia obwodu miernika i dostosuj w pętli w dół.
2. Klawisz PLAY/+: (1) Naciśnij krótko, aby wyświetlić

zdjęcia (2) Naciśnij długo, aby wyświetlić nagrania (3)

Wprowadź ustawienia czasu, ustawienia jasności,

ustawienia obwodu miernika i dostosuj w pętli.

1. Klawisz MENU/WYJŚCIE: (1) Naciśnij krótko, aby

wejść do ustawień menu/wyjść.

1. Klawisz: (1) Krótkie naciśnięcie powoduje powiększenie lub pomniejszenie (2) Długie naciśnięcie powoduje zresetowanie licznika (3) Przełączanie opcji podczas wchodzenia do menu.

2. < Klawisz: (1) Regulacja jasności światła (2) Potwie przy wejściu do menu.
3. Przycisk POWER: Włączanie/wyłączanie zasilania.

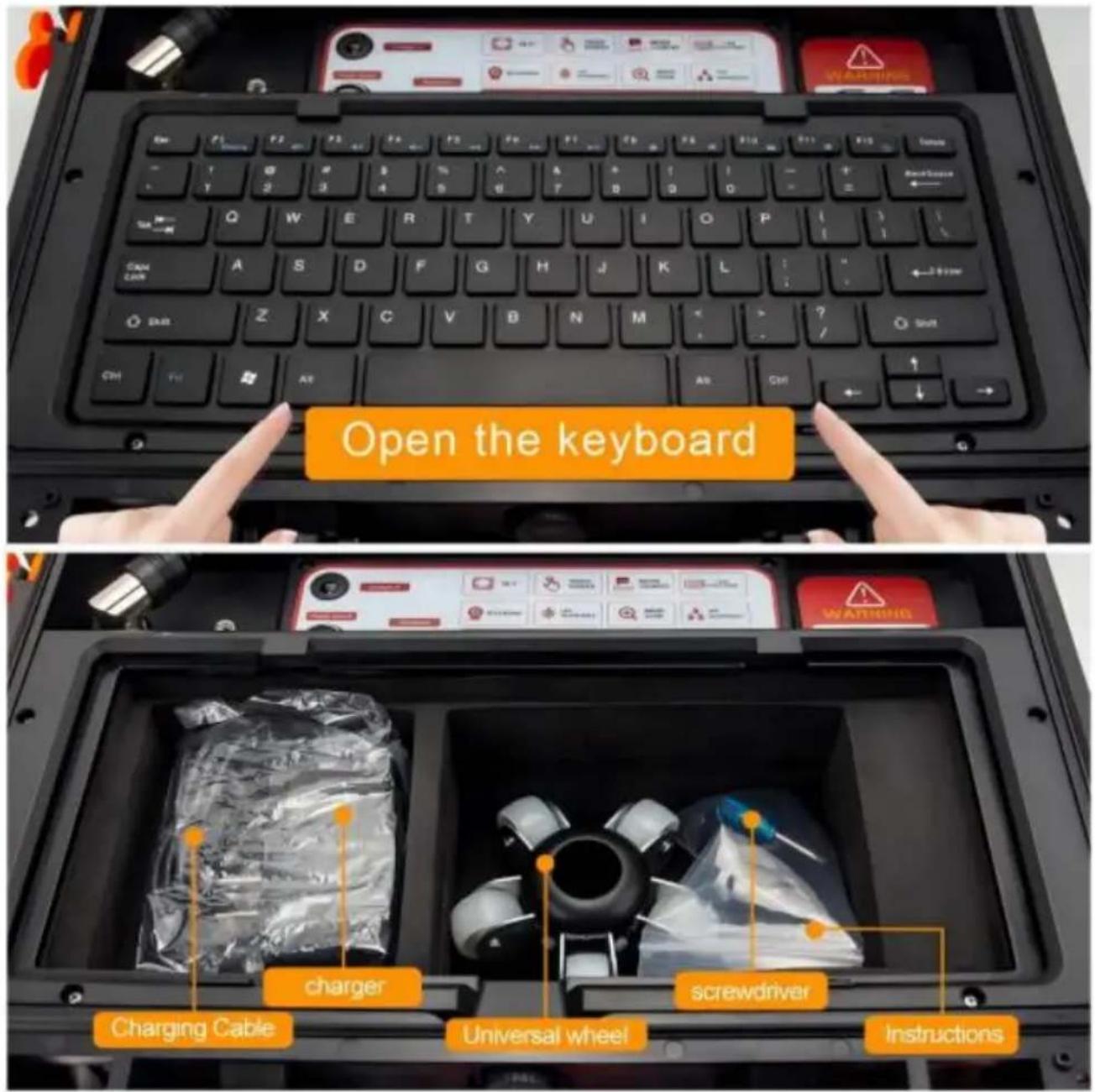

Akcesoria do produktów

1. Ważne: wyłącz zasilanie, podłącz kamerę wideo i monitor. W przeciwnym razie kamera wideo i monitor mogą ulec uszkodzeniu.

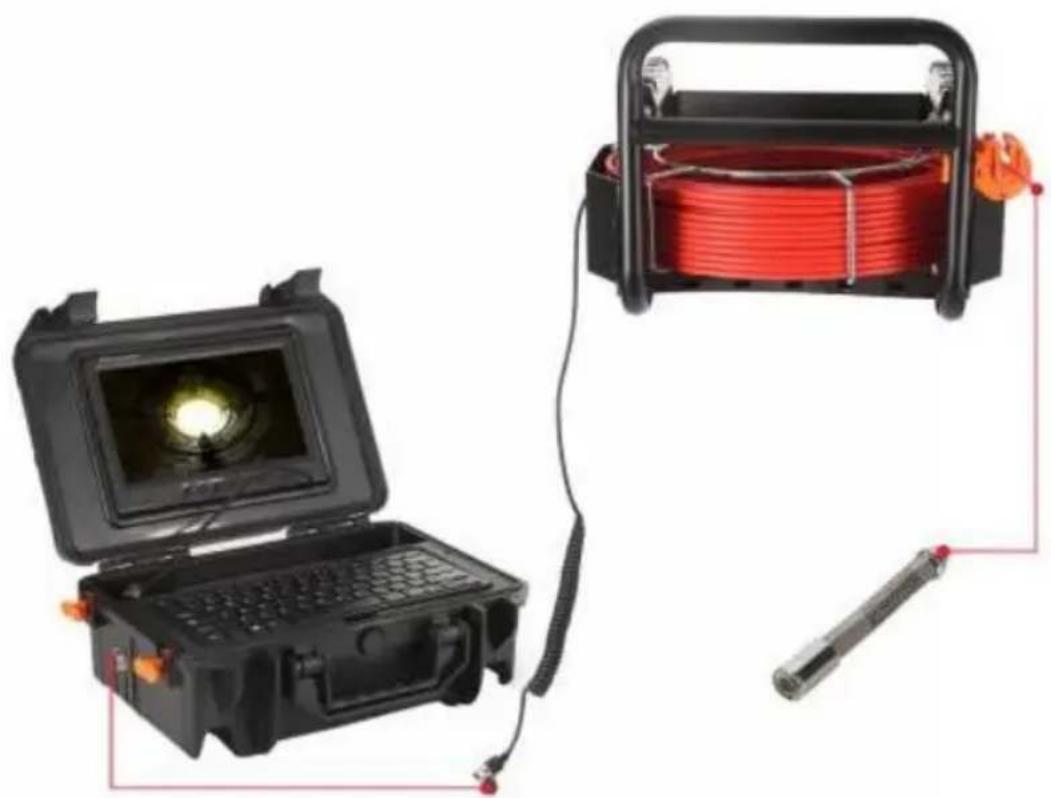

2. Podłącz kamerę - cewkę - skrzynkę ogniw - monitor (zdjęcie)
3. Włącz przełącznik zasilania w skrzynce zasilającej, zaświeci się kontrolka monitorze, a rozdzielnica uruchomi się.
4. Zamontuj kamerę wideo wraz z osłoną ochronną i włóż ją do rury, obróć cewkę na odpowiednią głębokość.
5. Ustaw regulator natężenia światła LED tak, aby uzyskać właściwy poziom

światła.

1. W przypadku nagrań wideo zapoznaj się ze szczegółami dotyczącymi obst rejestratora DVR (operacja wyświetlania: Typ nagrywania)

2. Przełącz wideo na inny duży ekran poprzez linię wideo.

3. Po użyciu ostrożnie wyjmij kamerę z rury, wyczyść ją czystą, miękką i s szmatką, a następnie odłóż ją na miejsce.

Product connection

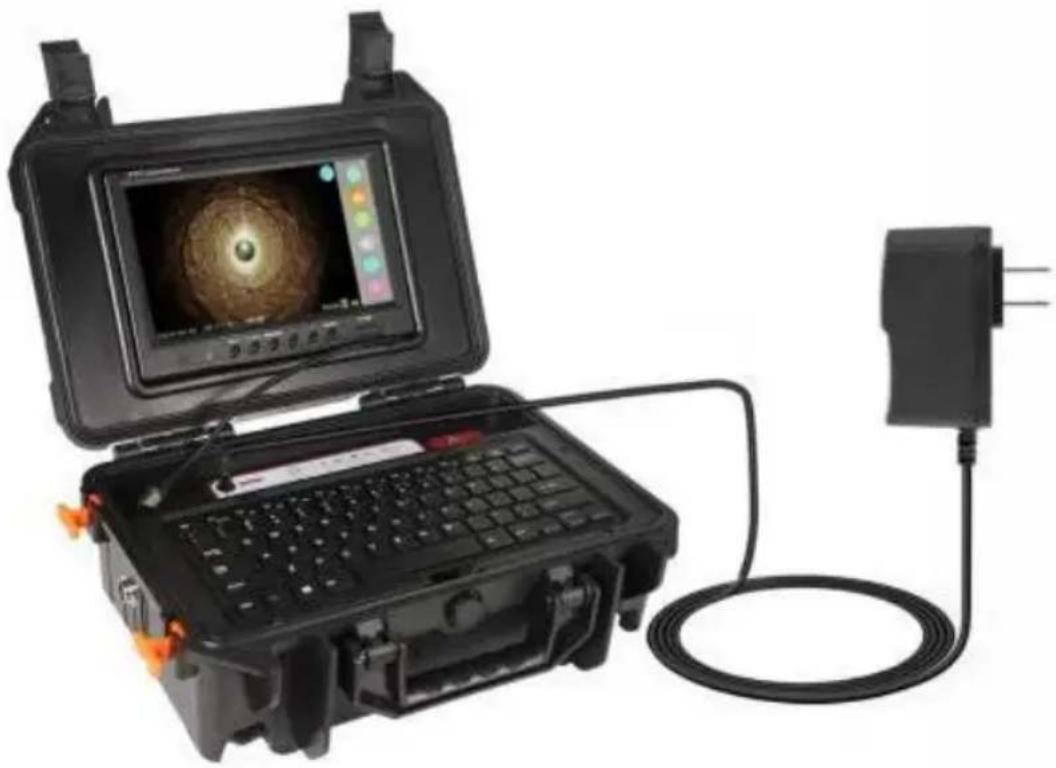

Gdy poziom naładowania akumulatora jest niski, należy go naładować. Oto metoda ładowania:

1. Wyjmij ładowarkę z pudełka.
2. Podłącz ładowarke do akumulatora.
3. Podłącz ładowarkę do źródła prądu przemiennego o napięciu 100–240 V. Czerwony wskaźnik oznacza ładowanie.
4. Zielony wskaźnik oznacza zakończenie ładowania.

Uwaga: aby mieć pewność, że bateria posłuży dłużej, należy ją regularnie ład w przeciwnym razie nie będzie można jej naładować.

Battery recharge

12V 4500mah Super Hiht Capacity battery

1. Upewnij się, że każdy interfejs jest prawidłowo podłączony podczas instalacą.
2. Jeśli podczas procesu instalacji pojawi się niebieski ekran, oznacza to, że kamera, pojemnik na baterie i ekran wyświetlacza nie zostały prawidłowo podłączone.

① Sprawdź, czy kamera nie jest luźna i dokręć ją.
② Sprawdź, czy kabel wideo kamery ma pełny kontakt z obudową akumulator
③ Sprawdź, czy kabel wideo ekranu wyświetlacza i kabel zasilający są w pełny kontakt.

1. Podczas użytkowania należy zwrócić uwagę na czas ładowania, gdy wskaźr zasilania akumulatora pokazuje ostatnia sieć energetyczna zapobiegająca utracie mocy akumulatora i uniemożliwieniu jego naładowania.
2. Podczas użytkowania kabel nie powinien być splątany ani zgięty. mniejszy niż 90°.
3. Nie upuszczaj produktu gwałtownie, aby uniknąć uszkodzenia kabla!
4. Przed wyjęciem i włożeniem karty pamięci należy wyłączyć zasilanie.

Analiza awarii	Przyczyny usterek i środki ostrożności
Niebieski ekran	1. Sprawdź, czy złącze kamery nie jest luźne i czy kamera nie powoduje słabego styku.2. Sprawdź, czy kabel i zasilacz nie są poluzowane.3. Sprawdź, czy monitor jest prawidłowo podłączony zasilania.4. Sprawdź, czy kabel nie jest uszkodzony.5. Sprawdź, czy nie ma wycieku wody z przodu kaçzy kamera nie jest uszkodzona.6. Podczas korzystania z aparatu należy najpierw za osłonę ochronną, aby zabezpieczyć aparat przed zderzeniem z twardymi przedmiotami i uszkodzeniami, które mogą uniemożliwić wyświetlanie obrazów.
Dioda LED nie świeci	1. Przeczytaj instrukcję, aby dowiedzieć się, jak prawidłowo włączyć światło.2. Sprawdź, czy w kamerze nie ma wody. Woda muszkodzić diodę LED kamery.
Brak zasilania	1. Sprawdź, czy akumulator jest całkowicie naładowar2. Sprawdź, czy ekran wyświetlacza nie jest uszkodz3. Sprawdź podłączenie zasilacza i ekranu, aby mieć pewność, że jest prawidłowe.
Nie można sformatować	1. Karta pamięci jest uszkodzona. Wymień kartę pam
Nie można ładować	1. Sprawdź, czy port ładowania nie jest zanieczyszcz lub zdeformowany.2. Sprawdź, czy ładowarka nie jest uszkodzona.3. Jeśli poziom naładowania jest zbyt niski, należy g naładować w odpowiednim czasie, aby zapobiec rozładowaniu akumulatora i uniemożliwieniu jego ładowania.
Nie można zapisać zdjęcia/wideo	1. Sprawdź, czy karta pamięci nie jest uszkodzona. Wymień kartę pamięci.2. Sprawdź, czy gniazdo karty pamięci nie jest odkształcone lub czy nie ma w nim obcych ciał.
Zerwany kabel	1. Zaleca się stosowanie kabla na rurach o średnicy mm. Należy zwrócić uwagę na siłę nacisku kabla, a uniknąć jego zerwania.2. Produkt ten służy wyłącznie do wykrywania i insprurociągów i nie może być używany do innych celów
Wiązanie kabli	1. Podczas zwijania i rozwijania kabli nie wolno ich krzyżować ani wiązać, a łuk gięcia kabli nie powinie mniejszy niż 90 stopni.2. Podczas zwijania kabla należy zwrócić uwagę na prawidłowe zwijanie za pomocą obracającej się ramy żelaznej i nie należy używać jej gwałtownie.
Czyszczenie sprzętu	1. Przed przystąpieniem do czyszczenia sprzętu należ wyłączyć zasilanie, aby uniknąć uszkodzenia sprzętu.
Notatka	Jeśli usterki nie da się usunąć, nie należy demontov urządzenia samodzielnie. Prosimy o kontakt z serwise
