WP9604B - Kamera wideo Vevor - Bezpłatna instrukcja obsługi

Typ produktu	System inspekcji rur
Marka	Vevor
Model	WP9604B
Ekran	Kolorowy LCD TFT
Kamera	Wysoka rozdzielczość, widzenie nocne, IP68 wodoodporna
Średnica kamery	17 mm
Długość kamery	100 mm
Długość kabla	10 m (do wyboru)
Materiał kabla	Włókno o wysokiej wytrzymałości
Zasilanie	Akumulator litowy 5 V 8500 mAh, ładowarka AC 100-240 V DC 5 V 2 A
Czas pracy baterii	6 do 8 godzin
Źródło światła	6 białych diod LED o wysokiej intensywności (regulowane)
Temperatura pracy	-20°C do 60°C
Temperatura przechowywania	-50°C do 60°C
Języki menu	Wielojęzyczne
Główne funkcje	Inspekcja rur, nagrywanie zdjęć/filmów, widzenie nocne, osłona przeciwsłoneczna
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką po użyciu, wyłączyć zasilanie przed czyszczeniem
Bezpieczeństwo	Nie demontować, nie używać jeśli uszkodzone, przestrzegać zaleceń FCC
Części zamienne i naprawialność	Niedostarczane przez producenta, demontaż anuluje gwarancję
Informacje ogólne	Wyprodukowane przez Shanghai Muxin Muye, importowane do USA przez Sanven Technology

Często zadawane pytania - WP9604B Vevor

Jak włączyć monitor?

Najpierw podłącz kamerę, a następnie włącz monitor za pomocą przełącznika na obudowie zasilacza.

Jaka jest żywotność baterii?

Akumulator litowy zapewnia 6 do 8 godzin ciągłej pracy.

Jak naładować baterię?

Wyjmij baterię z pudełka, podłącz dołączoną ładowarkę (100-240 V AC) i włącz ją. Czerwona dioda oznacza ładowanie, zielona gdy jest zakończone.

Czy kamera jest wodoodporna?

Tak, kamera ma klasę IP68, co oznacza, że jest chroniona przed długotrwałym zanurzeniem w wodzie.

Co zrobić, jeśli ekran zmieni kolor na niebieski?

Sprawdź, czy złącze kamery jest dobrze włożone, kabel nie jest uszkodzony i monitor jest prawidłowo zasilany. Upewnij się również, że przód kamery nie ma wody.

Diody LED nie świecą się, co robić?

Sprawdź, czy diody LED są prawidłowo włączone w menu (przycisk GÓRA/DÓŁ). Jeśli woda dostała się do kamery, diody LED mogą być uszkodzone.

Jak sformatować kartę pamięci?

W menu monitora przejdź do ustawień formatowania. Jeśli formatowanie się nie powiedzie, karta pamięci może być uszkodzona lub niekompatybilna.

Czy mogę użyć tego produktu do rur o małej średnicy?

Tak, średnica kamery wynosi 17 mm, odpowiednia dla rur o średnicy powyżej 18 mm. W przypadku rur ≥ 60 mm, używaj kabla ostrożnie, aby uniknąć uszkodzeń.

Jak wyczyścić urządzenie po użyciu?

Wyłącz zasilanie, a następnie wytrzyj kamerę i kabel czystą, miękką, suchą szmatką. Nie używaj środków chemicznych.

Co zrobić, jeśli bateria nie ładuje się?

Sprawdź, czy port ładowania nie jest zatkany lub zdeformowany, a ładowarka działa. Jeśli bateria jest zbyt rozładowana, ładowanie może być niemożliwe; pamiętaj o terminowym ładowaniu.

INSTRUKCJA OBSŁUGI WP9604B Vevor

System inspekcji rur

Model: WP9604B

VEVOR

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładnie zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie praw do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

Przed użyciem należy uważnie przeczytać instrukcję!

Uprzejmości

1. Przed użyciem należy uważnie przeczytać instrukcję.

2. Podczas użytkowania należy obchodzić się z urządzeniem ostrożnie, nie rzucać nim i nie naciskać zbyt mocno.

3. Jeśli użytkownik rozmontuje lub celowo uszkodzi urządzenie, utraci ono gwarancję.

4. Podczas ładowania należy zachować dystans od systemu.
5. Po użyciu wyłącz wyświetlacz i odłącz wszystkie złącza.
6. Ze względu na aktualizacje wersji, jeśli treść niniejszej instrukcji nie jest zgodna z wersją posiadanego urządzenia, prosimy o zapoznanie się z instruko obsługi naszego urządzenia.

Opis

1. Kolorowy ekran TFT LCD.
2. Kamera o wysokiej rozdzielczości, wyraźny obraz,
3. Widzenie nocne.
4. Wysokiej jakości specjalny kabel, wodoodporny, odporny na korozję, zimno rozciąganie.
5. Bateria litowa 5 V 85 00MA.
6. Z osłoną przeciwsłoneczną chroniącą przed jasnym światłem na zewnątrz
7. Zakres zastosowania : Rury doprowadzające wodę.Rury klimatyzacyjne. Rur kablowa. Układ podciśnieniowy rurociągowy. Rura PLUNBIN. Zabudowania.

Zatopiona rura

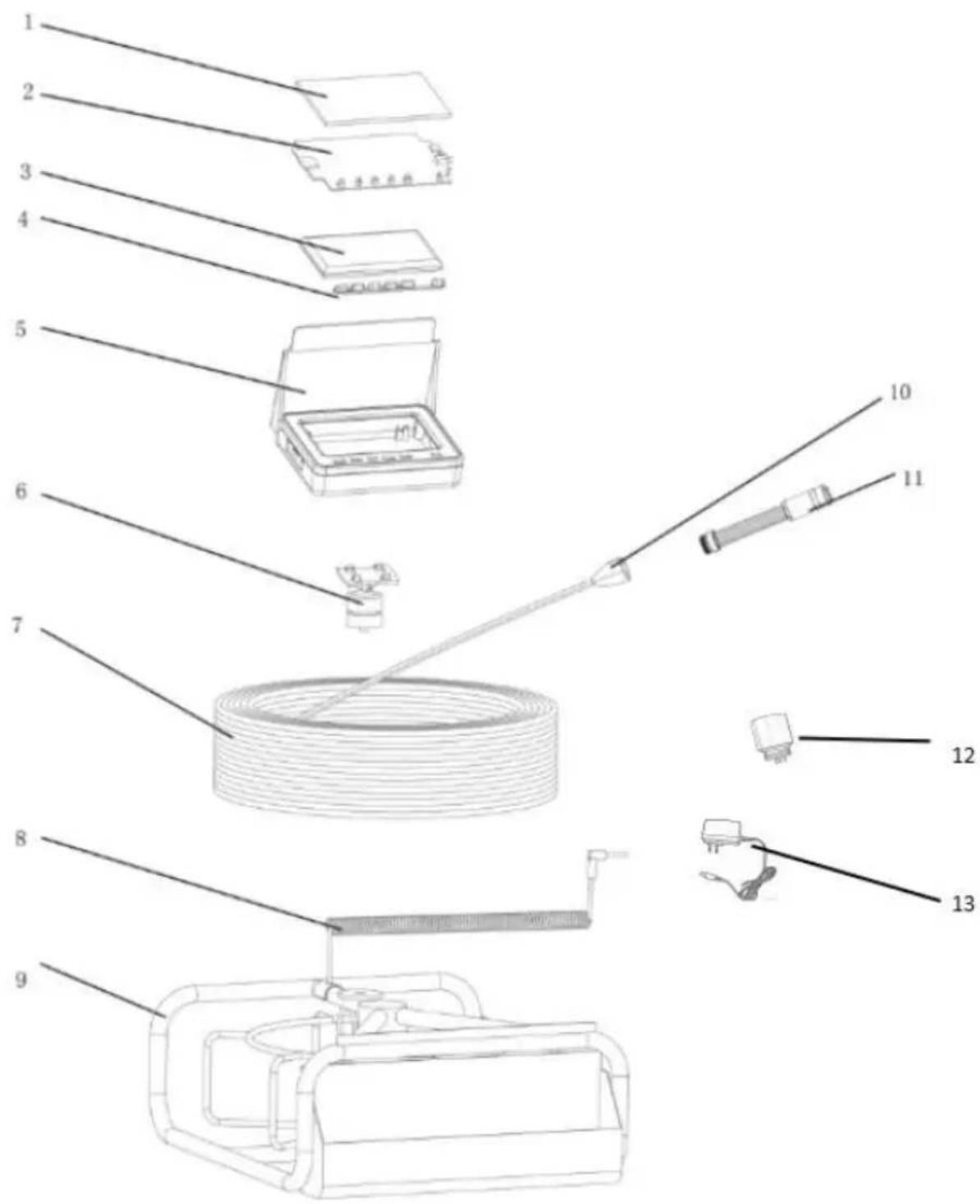

widok rozstrzelony gotowego produktu

NIE.	nazwa akcesorium
1	Ekran
2	Płyta główna ekranu
3	Bateria
4	Tablica przycisków
5	Gablota
6	Stojak ekspozycyjny
7	Linka popychacza
8	Linia połączenia sygnałowego
9	Stojak na kable
10	Łuska pocisku + pozłacana płytka PCB
11	Kamera
12	Adapter obiektywu
13	Rumak

Specyfikacja produktu

Rumak:	AC100-240V DC 5 V 2000mA
Bateria:	Bateria litowa
Czas ciągłego użytkowania baterii:	6-8 godzin
Głębokość dochodzenia:	1 0 m (długość linii do wyboru
Tworzywo:	Rurka włóknista o wysokiejintensywności
Źródło światła kamery:	Z wysokim, lekkim
Materiał kamery:	Stal nierdzewna
Języki menu :	Wielojęzyczny
Zdjęcie z kamery:	Kolor
Temperatura pracy:	-20-60°
Temperatura przechowywania:	-50-60°

Instrukcja produktu

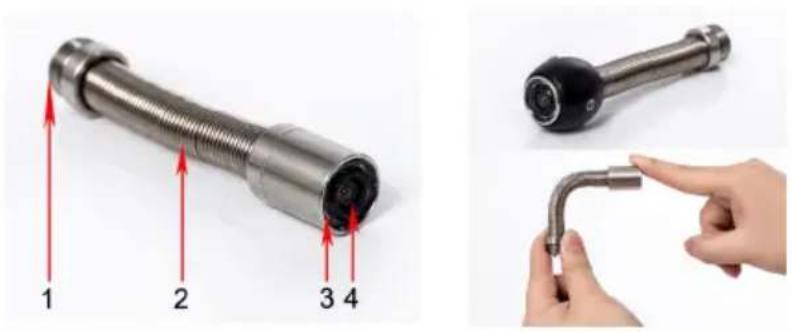

Kamera

1. metalowy chip kontaktowy
2. wiosna
3. podświetlana biała dio LED
4. obiektyw aparatu

Specyfikacja produktu

Średnica kamery:	Φ 17 mm
Ze średnicą rury:	>Φ 18 mm
Źródło światła kamery:	6 diod LED o wysokiej jasność (regulowanej)
Napięcie robocze kamery:	3,7 V
Napięcie robocze świateł:	5 V
Wodoodporność:	IP68
Materiał kamery:	Stal nierdzewna
Rozmiar kamery:	1 0 0 mm * 17 mm
Materiał części osłony ochronnej aparatu:	Plastik-stal
Rozmiar części osłony ochronnej aparatu:	20 mm* 25 mm

Monitor (typ nagrywania)

Jak obsługiwać monitor

1. Włącz zasilanie Podłącz kamerę, a następnie włącz monitor
2. Ustawienia menu

A: Naciśnij przycisk MENU, aby przejść do ustawień Menu w trybie zdjęć lub nagrań. państwo.
B: Zawiera ustawienia formatu, języka, ustawień domyślnych i daty.

1. MODEP ho do, tryb nagrywania i przeglądania plików można wzajemnie konwertować, gdy Naciśnij przycisk MODE.

2. Przycisk OK

A: Naciśnij przycisk OK, aby zrobić zdjęcie w trybie zdjęć.
B: W trybie nagrywania naciśnij przycisk OK jeden raz, aby rozpocząć nagryw naciśnij Aby zatrzymać nagrywanie i zapisywanie, naciśnij ponownie przycisk O

1. Przycisk W GÓRE

A: Dioda LED Tum Up

B: Naciśnij przycisk UP jeden raz, aby przewinąć zdjęcie lub wideo w trybie przeglądania plików.

C: Naciśnij przycisk UP jeden raz, aby przejść do przodu w trybie ustawień

1. Przycisk w dół

A: Obniż diode LED

B: Naciśnij przycisk w dół jeden raz, aby przewinąć w dół zdjęcie lub wideo trybie przeglądania plików.

C: Naciśnij przycisk w dół jeden raz, aby przejść w dół w trybie ustawień m

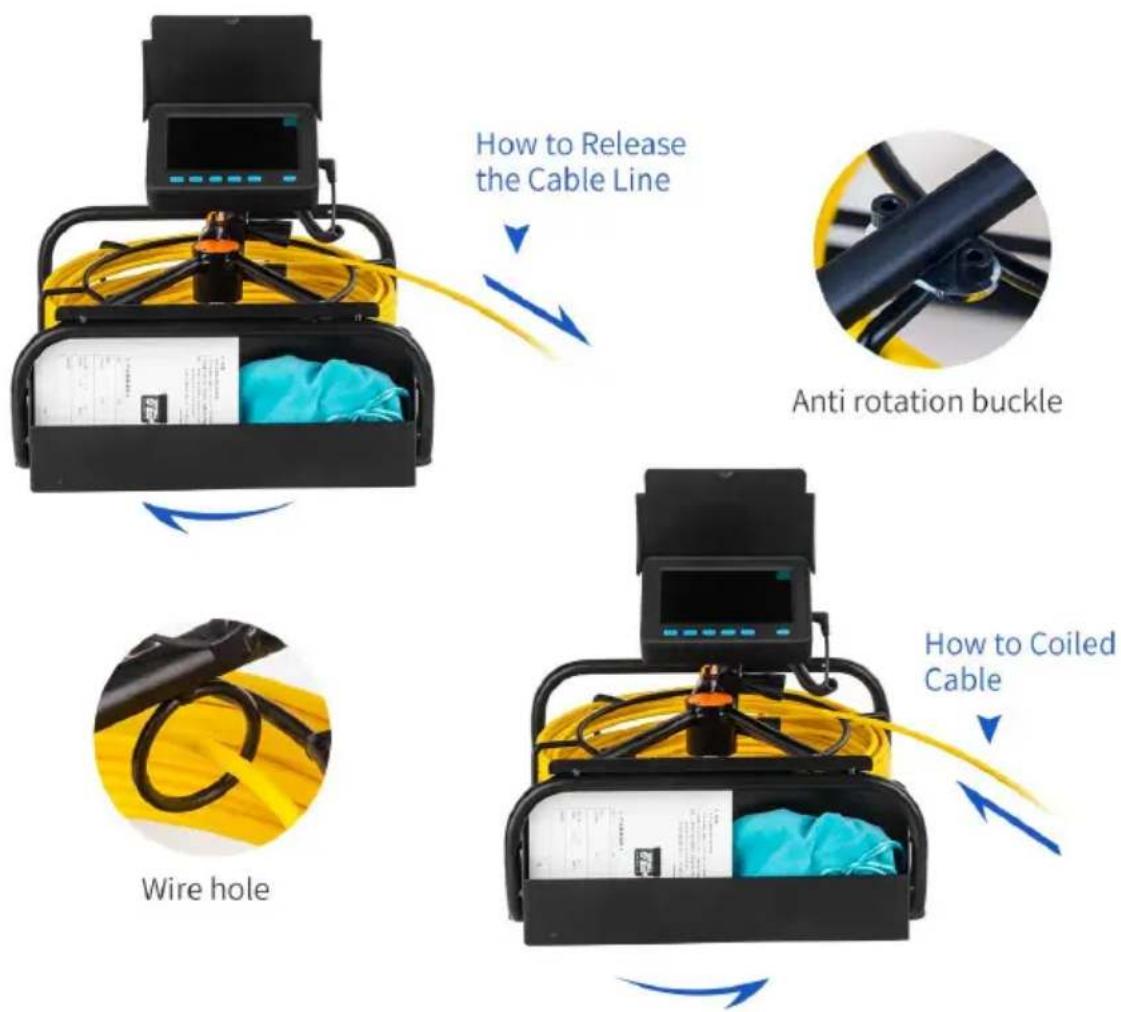

Cewka

1. Wspornik mocujący
2. Mocowanie monitora na uchwycie

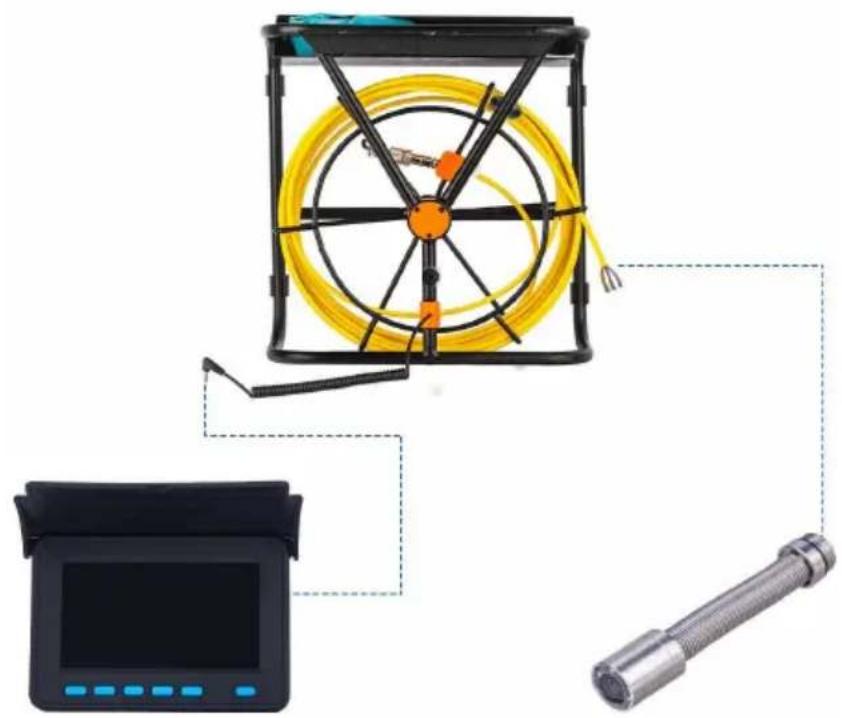

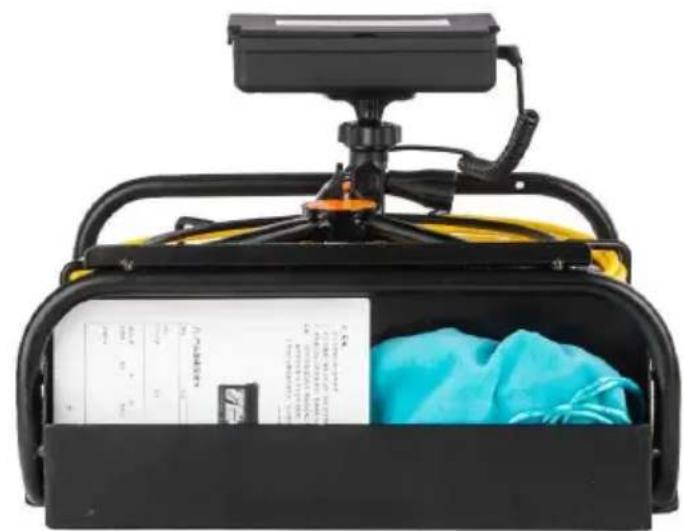

Instalacja systemu

1. Waźne: wyłącz zasilanie, podłącz kamerę wideo i monitora lub kamera wid monitor, mogą ulec uszkodzeniu.
2. Podłącz kamere - cewke - monitor
3. Włącz wyłącznik zasilania w skrzynce zasilającej, tablica rozdzielcza uruchon się.
4. Zamontuj kamerę wideo wraz z osłoną ochronną i umieść ją w rurze, obr. cewkę na odpowiednią głębokość.
5. Ustaw regulator natężenia światła LED tak, aby uzyskać właściwy poziom światła.
6. Po użyciu ostrożnie wyjmij kamerę z rury, wyczyść ją czystą, miękką i su szmatką, a następnie odóż ją na miejsce.

PRODUCT CONNECTION

Gdy poziom naładowania akumulatora jest niski, należy go naładować. Oto metoda ładowania:

1. Wyjmij baterie i ładowarke z pudełka.
2. Podłacz ładowarke do akumulatora.
3. Podłącz ładowarkę do źródła prądu przemiennego 100–240 V. Czerwony wskaźnik oznacza ładowanie.
4. Zielony wskaźnik oznacza zakończenie ładowania.

Uwaga: aby mieć pewność, że bateria posłuży dłużej, należy ją regularnie ładować; w przeciwnym razie nie będzie można jej naładować.

Komponenty i akcesoria produktów

① Sprawdź, czy kamera jest luźna i dokręć ją.
② Sprawdź, czy kabel wideo kamery ma pełny kontakt z obudową akumulate
③ Sprawdź, czy kabel wideo ekranu wyświetlacza i kabel zasilający są w pe kontakcie.

1. Podczas użytkowania należy zwracać uwagę na czas ładowania akumulatorą gdy kontrolka zasilania wskazuje ostatni poziom naładowania, aby zapobiec rozładowaniu akumulatora i uniemożliwieniu jego naładowania.

2. Podczas użytkowania kabel nie powinien być splątany ani zgięty. mniejszy niż 90°.

3. Nie upuszczaj produktu gwałtownie, aby uniknąć uszkodzenia kabla!

4. Przed wyjęciem i włożeniem karty pamięci należy wyłączyć zasilanie.

Analiza awarii	Przyczyny usterek i środki ostrożności
Niebieskiekran	1. Sprawdź, czy złącze kamery nie jest luźne i czy luźr nie powoduje słabego styku.2. Sprawdź, czy kabel i zasilacz nie są poluzowane.3. Sprawdź, czy monitor jest prawidłowo podłączony do zasilania.4. Sprawdź, czy kabel nie jest uszkodzony.5. Sprawdź, czy nie ma wycieku wody z przodu kamery kamera nie jest uszkodzona.6. Podczas korzystania z aparatu należy najpierw założyć osłonę ochronną, aby zabezpieczyć aparat przed zderzeni twardymi przedmiotami i uszkodzeniami, które mogą uniemożliwić wyświetlanie obrazów.
Dioda LED nie świeci	1. Przeczytaj instrukcję, aby dowiedzieć się, jak prawidłow włączyć światło.2. Sprawdź, czy w kamerze nie ma wody. Woda może uszkodzić diodę LED kamery.
Brak zasilania	1. Sprawdź, czy akumulator jest całkowicie naładowany.2. Sprawdź, czy ekran wyświetlacza nie jest uszkodzony.3. Sprawdź podłączenie zasilacza i ekranu, aby mieć pe że jest prawidłowe.
Nie można sformatować	1. Karta pamięci jest uszkodzona. Wymień kartę pamięci.
Nie można ładować	1. Sprawdź, czy port ładowania nie jest zanieczyszczony zdeformowany.2. Sprawdź, czy ładowarka nie jest uszkodzona.3. Jeśli poziom naładowania jest zbyt niski, należy go naładować w odpowiednim czasie, aby zapobiec rozładow akumulatora i uniemożliwieniu jego ładowania.
Nie można zapisać zdjęcia/wideo	1. Sprawdź, czy karta pamięci nie jest uszkodzona. Wym kartę pamięci.2. Sprawdź, czy gniazdo karty pamięci nie jest odkształc czy nie ma w nim obcych ciał.
Zerwany kabel	1. Zaleca się stosowanie kabla na rurach o średnicy ≥ Należy zwrócić uwagę na siłę nacisku kabla, aby uniknąć zerwania.2. Produkt ten służy wyłącznie do wykrywania i inspekcji rurociągów i nie może być używany do innych celów.
Wiązanie kabli	1. Podczas zwijania i rozwijania kabli nie wolno ich krzy ani wiązać, a łuk gięcia kabli nie powinien być mniejszy stopni.2. Podczas zwijania kabla należy zwrócić uwagę na praw zwijanie za pomocą obracającej się ramy żelaznej i nie używać jej gwałtownie.
Czyszczenie sprzętu	1. Przed przystąpieniem do czyszczenia sprzętu należy wyłączyć zasilanie, aby uniknąć uszkodzenia sprzętu.
Notatka	Jeśli usterki nie da się usunąć, nie należy demontować urządzenia samodzielnie. Prosimy o kontakt z serwisem.

Informacje FCC

UWAGA: Zmiany lub modyfikacje, na które nie wyraziła wyraźnej zgody strona odpowiedzialna za zgodność, mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego eksploatacja podlega dwóm następującym warunkom:

1) Ten produkt może powodować szkodliwe zakłócenia.
2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.
OSTRZEŻENIE: Wszelkie zmiany lub modyfikacje tego produktu, które nie zost wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą

spowodować unieważnienie prawa użytkownika do korzystania z produktu.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z ograniczenian dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC.

Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej i jeśli nie zostanie zainstalowany i używany zgodnie z instrukcją, mo: powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w danej instalacji. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego co można sprawdzić, wyłączając i włączając urządzenie, zaleca się, aby użytkownik spróbował skorygować zakłócenia, stosując jeden lub kilka z poniższych środków.

• Zmiana orientacji lub położenia anteny odbiorczej.
• Zwiększ odległość między produktem i odbiornikiem.
• Podłączyć produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.
• Aby uzyskać pomoc, skontaktuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Informacje dotyczące utylizacji:

Niniejszy produkt podlega przepisom Dyrektywy Europejskiej 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga selektywnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych

tym symbolem nie wolno wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki urządzeń elektrycznych i elektronicznyc przeznaczonych do recyklingu.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do Australii: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Pla Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.
