Produkttyp	Rörinspektionssystem
Märke	Vevor
Modell	WP9604B
Skärm	LCD TFT färg
Kamera	Hög upplösning, nattsyn, IP68 vattentät
Kamerans diameter	17 mm
Kamerans längd	100 mm
Kabellängd	10 m (valbar)
Kabelmaterial	Högintensitetsfiber
Strömförsörjning	Litiumbatteri 5 V 8500 mAh, laddare AC 100-240 V DC 5 V 2 A
Batteritid	6-8 timmar
Ljuskälla	6 vita högintensitets-LED (justerbara)
Driftstemperatur	-20 °C till 60 °C
Förvaringstemperatur	-50 °C till 60 °C
Menyspråk	Flerspråkigt
Huvudfunktioner	Rörinspektion, foto/videoinspelning, nattsyn, solskydd
Underhåll och rengöring	Rengör med en mjuk, torr trasa efter användning, stäng av strömmen före rengöring
Säkerhet	Inte demontera, inte använda om skadad, följ FCC-föreskrifter
Reservdelar och reparerbarhet	Tillhandahålls inte av tillverkaren, demontering ogiltigförklarar garantin
Allmän information	Tillverkad av Shanghai Muxin Muye, importerad till USA av Sanven Technology

Vanliga frågor - WP9604B Vevor

Hur slår man på monitorn?

Anslut först kameran, slå sedan på monitorn med strömbrytaren på strömförsörjningsenheten.

Vad är batteritiden?

Litiumbatteriet ger en batteritid på 6-8 timmar kontinuerlig användning.

Hur laddar man batteriet?

Ta bort batteriet från lådan, anslut medföljande laddare (100-240 V AC) och anslut den. Röd lampa indikerar laddning, grön när den är klar.

Är kameran vattentät?

Ja, kameran är klassad IP68, vilket innebär att den är skyddad mot långvarig nedsänkning i vatten.

Vad gör man om skärmen blir blå?

Kontrollera att kameraanslutningen är ordentligt inskjuten, att kabeln inte är skadad och att monitorn är korrekt strömförsörjd. Se även till att kameran inte har vatten framför.

LED-lamporna tänds inte, vad gör man?

Kontrollera att LED-lamporna är korrekt aktiverade i menyn (knapp UPP/NER). Om vatten har trängt in i kameran kan LED-lamporna vara skadade.

Hur formaterar man minneskortet?

I monitorns meny, gå till formateringsinställningarna. Om formateringen misslyckas kan minneskortet vara skadat eller inkompatibelt.

Kan jag använda denna produkt för rör med liten diameter?

Ja, kamerans diameter är 17 mm, lämplig för rör med diameter över 18 mm. För rör ≥ 60 mm, använd kabeln försiktigt för att undvika brott.

Hur rengör man enheten efter användning?

Stäng av strömmen, torka sedan av kameran och kabeln med en ren, mjuk och torr trasa. Använd inte kemikalier.

Vad gör man om batteriet inte laddas?

Kontrollera att laddningsporten inte är blockerad eller deformerad, och att laddaren fungerar. Om batteriet är för urladdat kan laddning vara omöjlig; se till att ladda i tid.

BRUKSANVISNING WP9604B Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att info dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Läs denna manual noggrant före användning!

Uppmärksamhet

1. Läs manualen noggrant innan du använder den.

2. Hantera den försiktigt under användning, undvik att kasta ner eller trycka på den.

3. Om användarna demonterar eller avsiktligt skadar maskinen upphör garanti att gälla.

4. Håll avstånd från systemet vid laddning
5. Efter användning, stäng av displayen och dra ut alla anslutningsskarvar.
6. På grund av versionsuppgraderingar, om innehållet som nämns i den hä manualen inte överensstämmer med din maskin, vänligen hänvisa till vår mask

Beskrivning

1. Färg TFT LCD-skärm.
2. Högupplöst kamera, tydlig bild,
3. Nattseende.
4. Högkvalitativ specialkabel, vattentät och korrosions-/kall-/dragtålig.
5. 5 V 85 00MA litiumbatteri.
6. Med solskydd för ljus utomhusmiljö
7. Användningsområde : Vattenförsörjningsrör. Luftkonditioneringsrör. Kabelrör.
   Vakuumsystem för rörledningar. PLUNBIN-rör. Bebyggelse. Nedsänkt rör

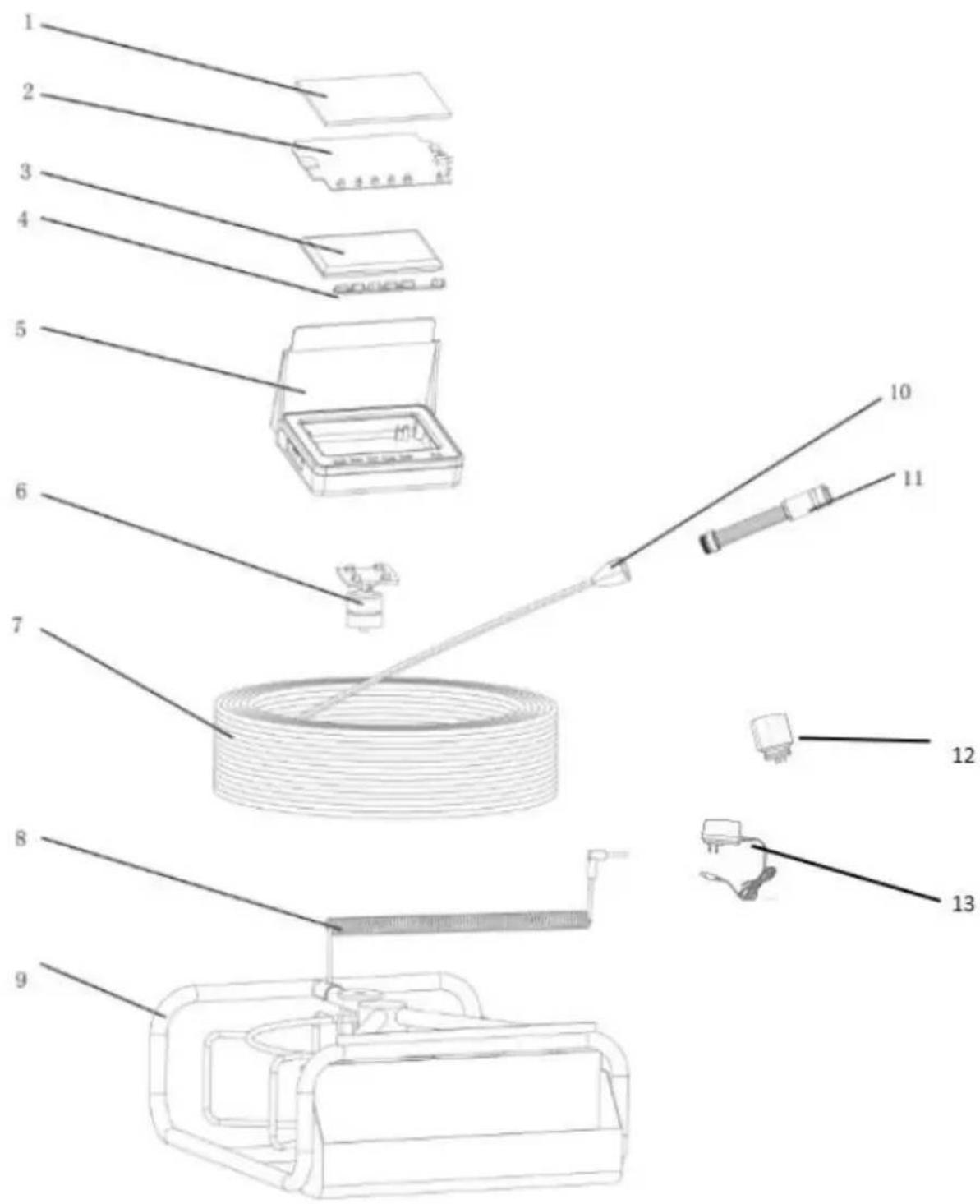

sprängskiss av den färdiga produkten

INGA.	tillbehörsnamn
1	Skärm
2	Skärm moderkort
3	Batteri
4	Knappbräda
5	Vitrinskåp
6	Displayställ
7	Tryckstångsvajer
8	Signalanslutningsledning
9	Kabelställ
10	Kulhölje + guldpläterad kretskort
11	Kamera
12	Objektivadapter
13	Laddare

Produktspecifikation

Laddare:	AC100–240V DC 5 V 2 000MA
Batteri:	Litiumbatteri
Kontinuerlig användningstid för batteriet:	6h-8h
Undersökningsdjup:	10 m (valbar linjelängd )
Material:	Fiberrör med hög intensitet
Kamerans ljuskälla:	Med högt ljus medan
Kameramaterial:	Rostfritt stål
Menyspråk :	Flerspråkig
Kamerabild:	Färg
Driftstemperatur:	-20–60°
Förvaringstemperatur:	-50–60°

Kameradiameter:	Φ 17 mm
Med rördiametern:	>Φ 18 mm
Kamerans ljuskälla:	6 LED-lampor med hög ljusstyrka (justerbar)
Kamerans arbetsspänning:	3,7 V
Lampans arbetsspänning:	5 V
Vattentät:	IP68
Kameramaterial:	Rostfritt stål
Kamerastorlek:	100 mm * 17 mm
Material i kameraskyddsdelen:	Plaststål
Storlek på kameraskyddets delar:	20 mm * 25 mm

Monitor (inspelningstyp)

Hur man använder skärmen

1. Slå på Anslut kameran och slå sedan på skärmen
2. Menyinställning

A: Tryck på MENU-knappen för att öppna menyinställningen i foto- eller inspelningsläge. ange.

B: Den har format, språkinställningar, standardinställningar och datuminställningar.

1. MODEP ho Inspelnings- och filbläddringsläge kan konverteras mot varandra när tryck på MODE-knappen.
2. OK-knapp

A: Tryck på OK-knappen för att ta fotot i fotoläge.

B: I inspelningsläge, tryck på OK-knappen en gång för att starta inspelningen,

tryck på Tryck på OK-knappen igen för att stoppa inspelningen och sparandet

1. UPP-knappen

A: Vrid upp LED-lampan

B: Tryck på UPP-knappen en gång för att vidarebefordra en bild eller en vid filbläddringsläge.

C: Tryck UPP-knappen en gång för att gå framåt i menyinställningsläget.

1. Nedåtknapp

A: Vrid nedåt-LED

B: Tryck på nedåtknappen en gång för att bläddra ner en bild eller video i filbläddringsläge.

C: Tryck nedåtknappen en gång för att bläddra nedåt i menyinställningsläget.

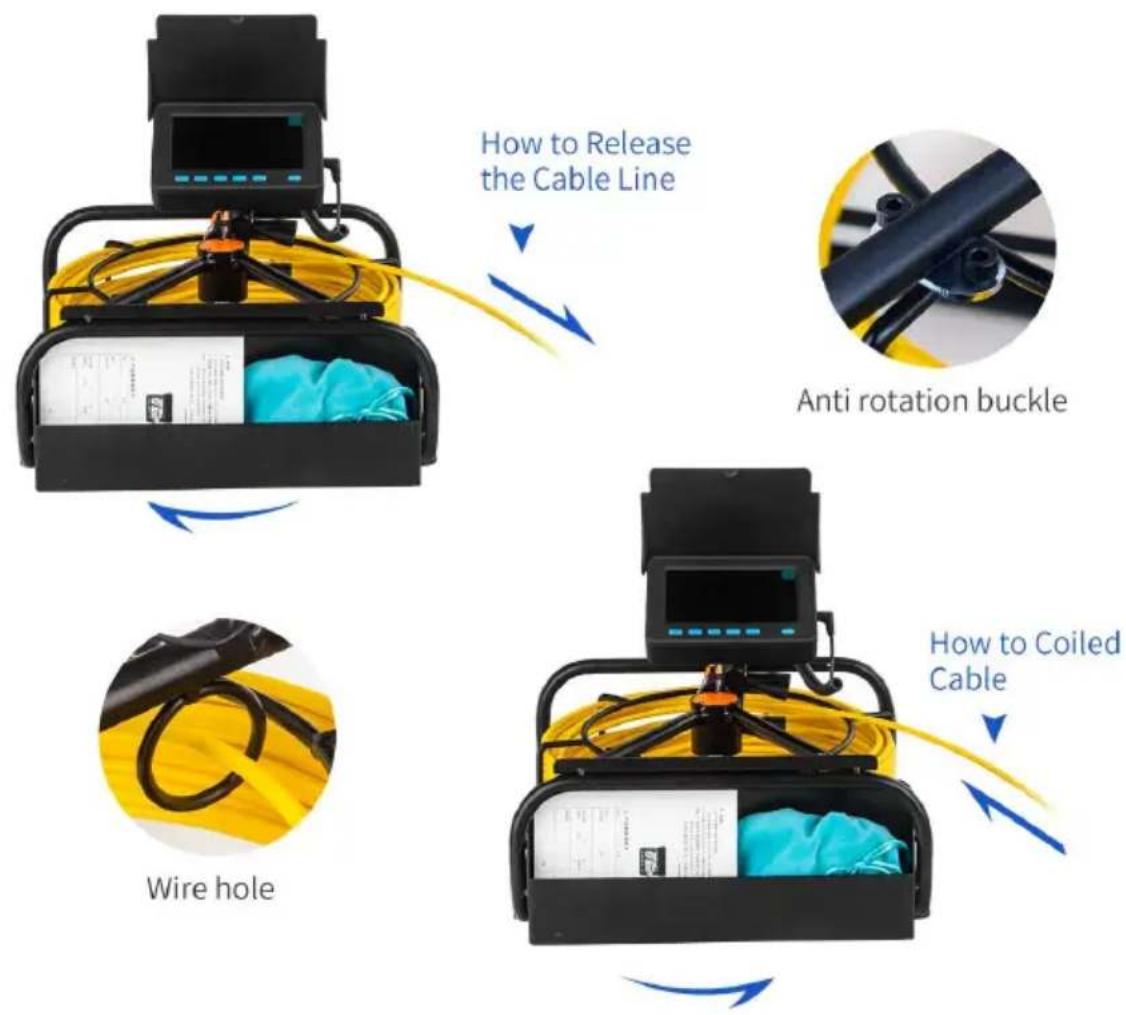

Spole


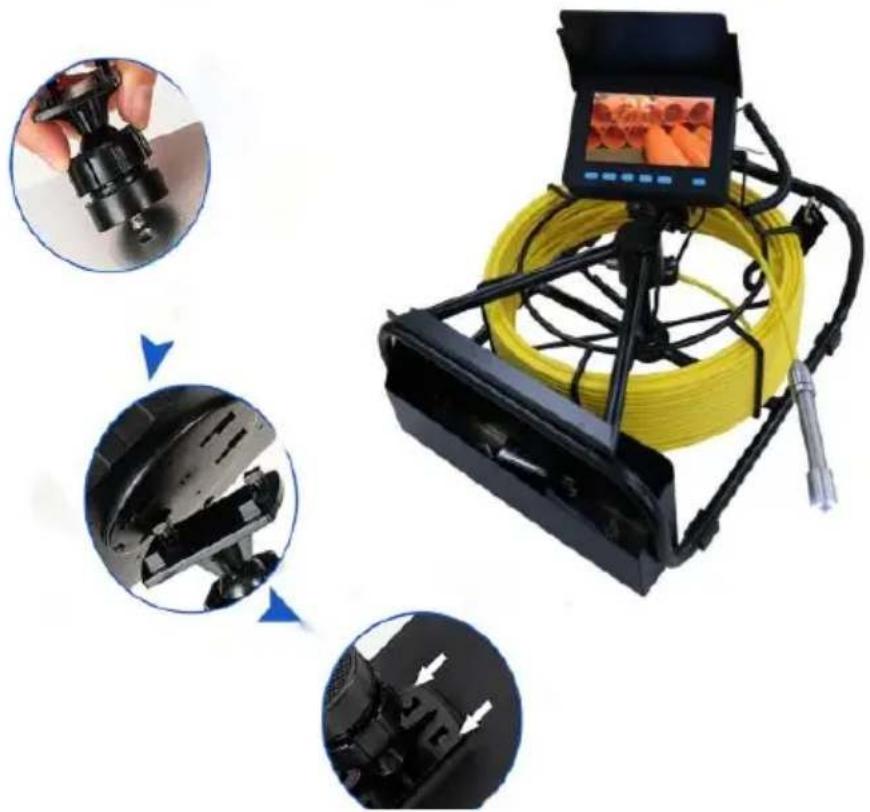

Installera bildskärmen

INSTALLING THE MONITOR

1. Fästfäste
2. Fästa skärmen på fästet

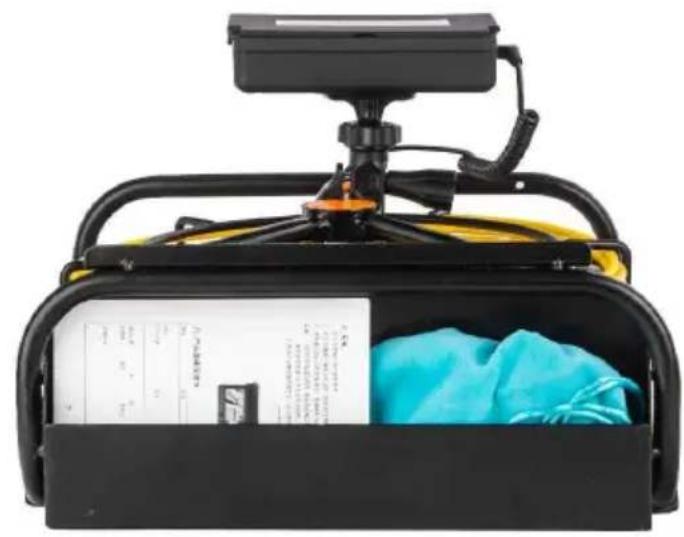

Systeminstallation

1. Viktigt: stäng av strömbrytaren, anslut videokameran och skärmen, eller så videokameran och skärmen skadas.

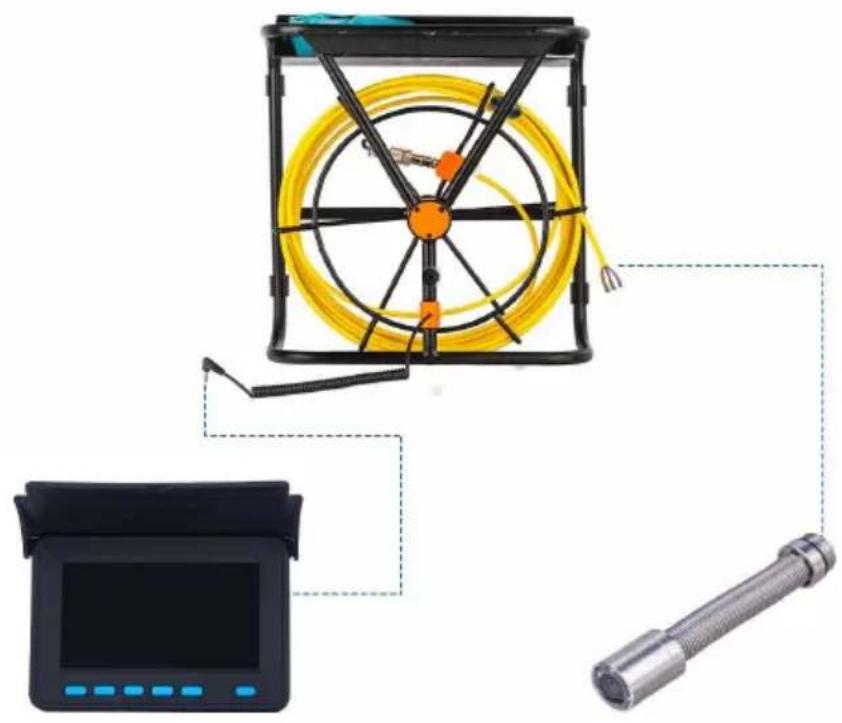

2. Anslut kamera-spole-monitor
3. Slå på strömbrytaren i elboxen, växellådan startar.
4. Montera videokameran med skyddshöljet något och för in den i röret, roter spolen till rätt djup.
5. Justera LED-ljusstyrkan till rätt ljusstyrka.
6. Efter användning, ta försiktigt bort kameran från röret, rengör den med en mjuk och torr trasa och sätt tillbaka den.

PRODUCT CONNECTION

När batterinivån är låg behöver den laddas, och metoden är som följer:

1. Ta ut batteriet och laddaren ur lådan.
2. Anslut laddaren till batteriet.
3. Anslut laddaren till växelströmmen 100–240 V. Den röda indikatorn betyder laddning.
4. Den gröna indikatorn betyder att laddningen är klar.

Obs: För att säkerställa att batteriet håller längre, ladda det i tid; annars kar inte laddas.

Produet komponenter och tillbehör

① Kontrollera om kameran sitter löst och dra åt den.
2 Kontrollera om kamerans videokabel har full kontakt med batterilådan.
③ Kontrollera om bildskärmens videokabel och strömkabeln har full kontakt.
3. Var uppmärksam på att ladda batteriet i tid när batterilampan visar den si laddningsnivån för att förhindra att det tappas bort och inte kan laddas.
4. Kabeln ska inte ha knutar när den används, och kabeln ska inte böjas mindre än 90°.
19. Tappa inte produkten väldsamt för att förhindra att kabeln går av!
20. Stäng av strömmen innan du tar ut och sätter i minneskortet

Felanalys	Felorsaker och försiktighetsåtgärder
Blå skärm	1. Kontrollera om kamerakontakten är lös, och om kame lös, orsakar det dålig kontakt.2. Kontrollera om kabeln och strömförsörjningen är lösa.3. Kontrollera om skärmen är ansluten till strömförsörjnin normalt.4. Kontrollera om kabeln är trasig.5. Kontrollera om det finns vattenläckage på kamerans framsida eller om kameran är skadad.6. Sätt först på skyddslocket när du använder kameran. Skydda kameran så att den inte stöter mot hårda fören skadas, vilket kan leda till att bilderna inte kan visas.
LED-lampan är inte tänd	1. Läs manualen för att få reda på hur man tänder la rätt sätt.2. Kontrollera om det finns vatten i kameran, vattnet ko att skada kamerans LED-lampa.
Ingen ström	1. Kontrollera om batteriet är fulladdat.2. Kontrollera om skärmen är skadad.3. Kontrollera strömförsörjningen och skärmens anslutning att se till att allt är korrekt.
Kan inte formatera	1. Minneskortet är skadat. Byt ut minneskortet.
Det går inte att ladda	1. Kontrollera om laddningsporten är deformerad eller ha främmande föremål.2. Kontrollera om laddaren är skadad.3. Om strömmen är för låg bör den laddas i tid för a att batteriet förloras och inte kan laddas
Foto/video kan inte sparas	1. Kontrollera om minneskortet är skadat. Byt ut minnes2. Kontrollera om minneskortsfacket har främmande förem eller är deformerat.
Trasig kabel	1. Det rekommenderas att använda kabeln på rör med diameter ≥ 60 mm. Var uppmärksam på tryckkraften på för att undvika att kabeln går av.2. Denna produkt används endast för detektering och inspektion av rörledningar och kan inte användas för an ändamål.
Kabelknutning	1. Vid in- och lossning av kablar får kablarna inte kors knutas, och kablarnas böjningsbåge bör inte vara mindre grader.2. Var uppmärksam på att kabeln dras in ordentligt meroterande järnramen när du drar in den, och använd de våldsamt.
Rengöring av utrustning	1. Stäng av strömmen innan rengöring av utrustningen fundvika skador på den.
Notera	Om felet inte kan åtgärdas, ta inte isär den av använd Kontakta kundtjänst.

FCC-information

WARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens rätt att använda utrustningen!

Denna enhet uppfyller del 15 i FCC-reglerna. Användning är underkastad följär två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störninga som kan orsaka oönskad drift.

WARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens rätt att använda produkten.

Obs! Denna produkt har testats och befunnits uppfylla gränserna för en digita enhet av klass B i enlighet med del 15 i FCC-reglerna. Dessa gränser är

utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och c den inte installeras och används i enlighet med instruktionerna kan den orsak skadliga störningar på radiokommunikation. Det finns dock ingen garanti för atl störningar inte kommer att uppstå i en viss installation. Om denna produkt or skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom a stänga av och slå på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagarantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren i ansluten till.
• Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

Information om avfallshantering:

Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EU. Symbolen som visar en överstruken soptunna indikerar att produkten kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol. Produkter som är märkta som

sådana får inte kasseras med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place Rancho Cucamonga, CA 91730
