WP9604B - Videocamera Vevor - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING WP9604B Vevor

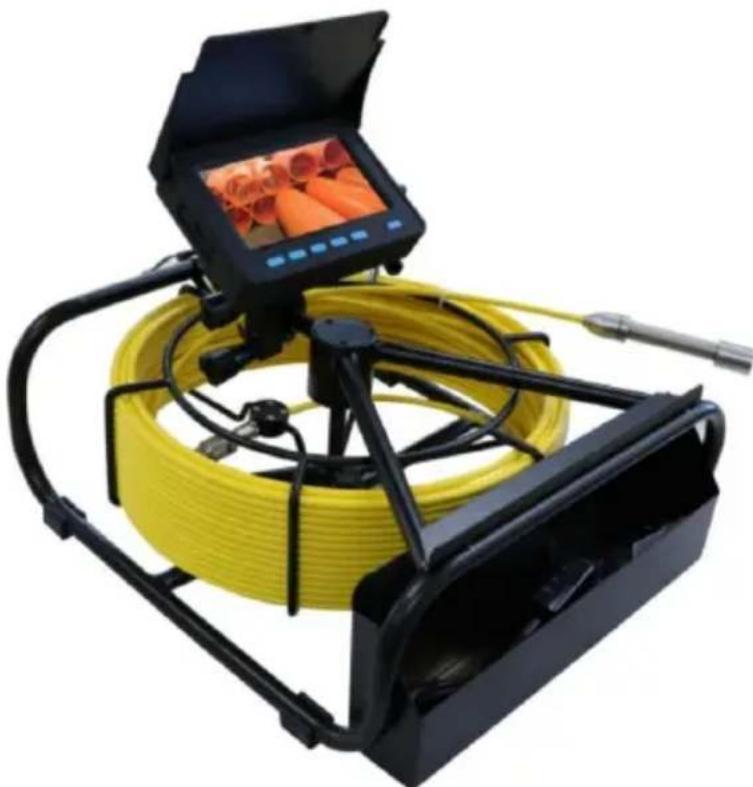

Pijpinspectiesysteem

Model: WP9604B

Dit is de originele handleiding. Lees alle instructies zorgvuldig door vo u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het produc afhankelijk van het product dat u hebt ontvangen. Neemt u het ons kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Lees deze handleiding zorgvuldig door voordat u het product gebruikt!

Aandacht

1. Lees de handleiding zorgvuldig door voordat u het apparaat gebruikt.

2. Ga er voorzichtig mee om tijdens het gebruik. Gooi het niet op de gron druk er niet hard op.

3. Als de gebruiker het apparaat demonteert of opzettelijk beschadigt, vervalt garantie.

4. Houd afstand van het systeem tijdens het opladen
5. Schakel het display na gebruik uit en verwijder alle verbindingsstukken.
6. de inhoud van deze handleiding vanwege versie-upgrades niet overeenkom met uw apparaat, raadpleeg dan onze machinehandleiding.

Beschrijving

1. TFT LCD-kleurenscherm.
2. Hoge resolutie camera, helder beeld,
3. Nachtzicht.
4. Hoogwaardige speciale kabel, waterdicht en corrosie-/koude-/trekbestendig.
5. 5 V 85 00MA lithiumbatterij.
6. Met zonneklep voor een lichte omgeving buiten
7. Toepassingsgebied : Watertoevoerleiding. Airconditioningleiding. Kabelbuis.

Pijpleiding vacuümsysteem. PLUNBIN-pijp. Gebouwen. Verzonken pijp

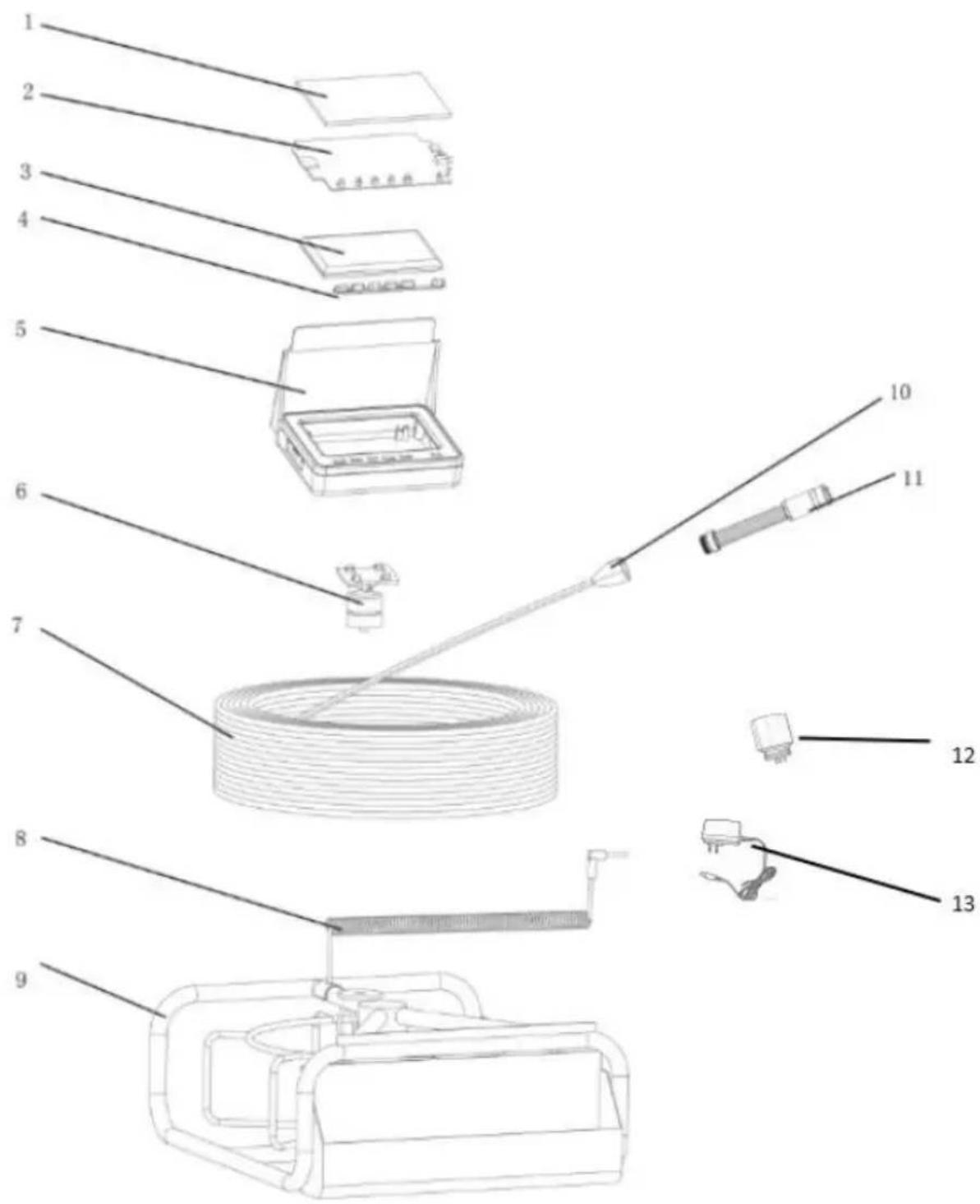

ontplofte weergave van het eindproduct

NEE.	accessoire naam
1	Scherm
2	Scherm moederbord
3	Batterij
4	Knoppenbord
5	Vitrine
6	Displaystandaard
7	Duwstangkabel
8	Signaalverbindingslijn
9	Kabelrek
10	Kogelhuls + vergulde printplaat
11	Camera
12	Lensadapter
13	Oplader

Productspecificatie

Oplader:	AC100-240V DC 5V 2 000MA
Batterij:	Lithiumbatterij
Continue gebruikstijd voor de batte	6u-8u
Onderzoeksdiepte:	1,0 m ( selecteerbare lijnlengte)
Materiaal:	Vezelbuis met /hoge intensiteit
Lichtbron van de camera:	Met hoog terwijl licht
Cameramateriaal:	roestvrij staal
Menutalen :	Meertalig
Camerabeeld:	Kleur
Bedrijfstemperatuur:	-20-60°
Bewaartemperatuur:	-50-60°

Instructies voor het product

Camera

1. metalen contactchip
2. lente
3. witte LED markeren
4. cameralens

1 2 3 4

Cameradiameter:	Φ 17 mm
Met de buisdiameter:	>Φ 18 mm
Lichtbron van de camera:	6 LED's met hoog licht (instelba
Werkspanning camera:	3,7 V
Werkspanning verlichting:	5 V
Waterdicht:	IP68
Cameramateriaal:	roestvrij staal
Cameraformaat:	1 0 0 mm * 17 mm
Materiaal van de beschermhoes vo de camera:	Kunststof-staal
Afmetingen van camerabeschermhoesonderdelen:	20 mm* 25 mm

Monitor (opnametype)

Hoe de monitor te bedienen

1. Inschakelen Sluit de camera aan en zet vervolgens de monitor aan
2. Menu-instelling

A: Druk op de MENU-knop in de menu-instelling in de foto- of opnamemodus staat.
B: Het bevat opmaak, taalinstellingen, standaardinstellingen en datuminstellingen.

1. MODEP hoe naar, De opname- en bestandsbladermodus kunnen naar e worden omgezet wanneer Druk op de MODE-knop.

2. OK-knop

A: Druk op de OK-knop om de foto te maken in de fotostatus.
B: Druk in de opnamestand één keer op de OK-knop om de opname te sta druk op Druk nogmaals op de OK-knop om de opname en het opslaan te s

1. OMHOOG-knop

A: LED omhoog

B: Druk één keer op de OMHOOG-knop om een afbeelding of video door te in de bestandsbladermodus.

C: Druk één keer op de OMHOOG-knop om door te gaan naar de menu-instellingenmodus.

1. Omlaagknop

A: LED naar beneden draaien

B: Druk één keer op de knop Omlaag om een afbeelding of video omlaag to bladeren in de bestandsbladermodus.

C: Druk één keer op de knop Omlaag om het menu in te stellen.

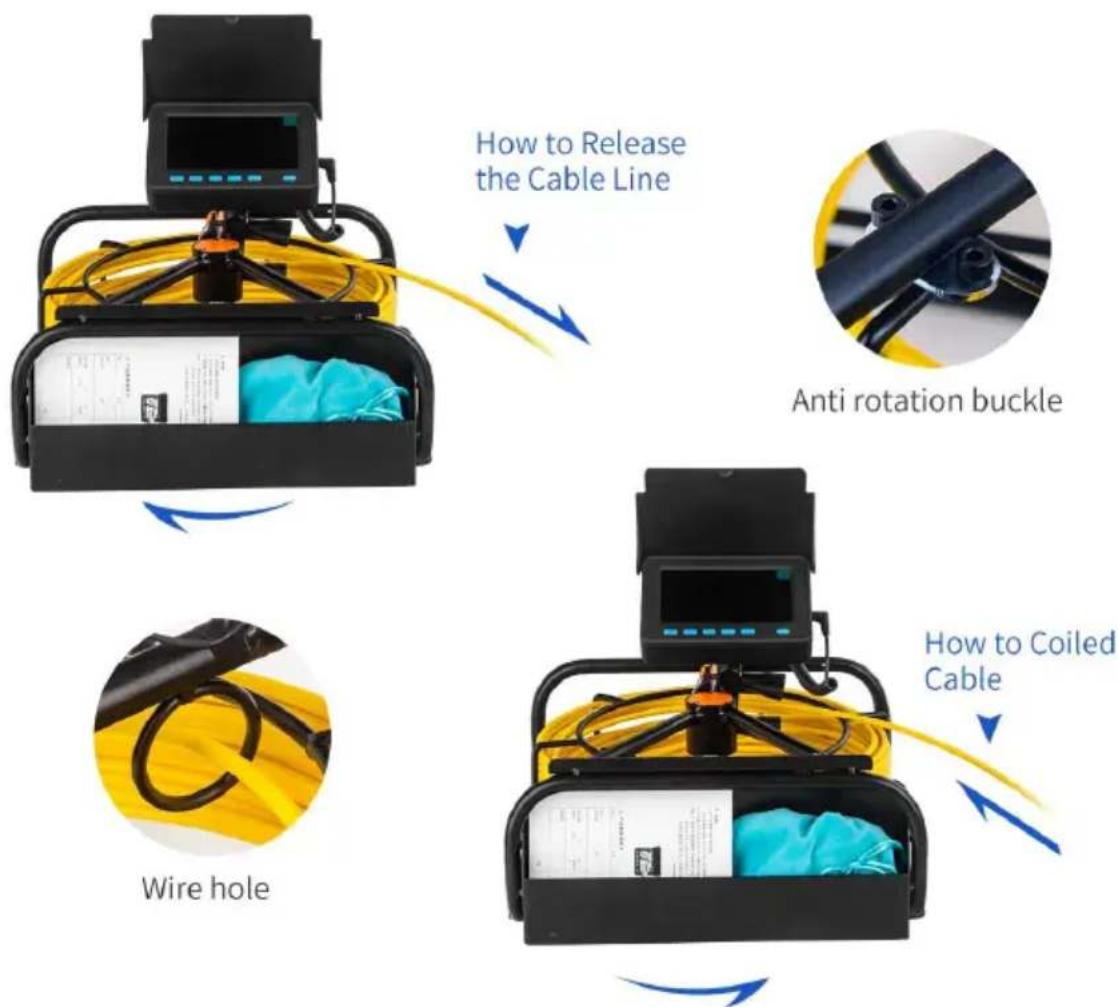

Spoel

1. Bevestigingsbeugel
2. Het bevestigen van de monitor op de beugel

Systeeminstallatie

1. Belangrijk: schakel de aan/uit-schakelaar uit, sluit de videocamera aan en monitor, anders kunnen de videocamera en de monitor beschadigd raken.

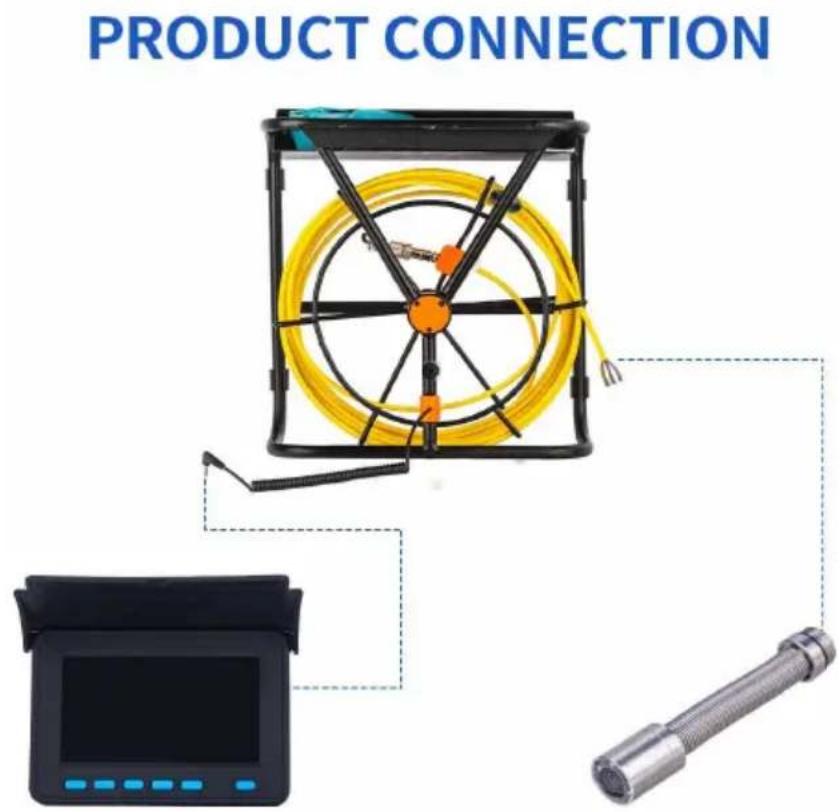

2. Sluit camera - spoel - monitor aan
3. Zet de schakelaar in de meterkast aan, het schakelbord start.
4. Installeer de videocamera met de beschermkap iets en plaats deze in de Draai de spoel tot de juiste diepte.
5. Stel de LED-lichtsterkteregelaar in op de juiste lichtsterkte.
6. Haal de camera na gebruik voorzichtig uit de buis, neem een schone, za droge doek om hem schoon te maken en plaats hem terug.

Wanneer de batterij bijna leeg is, moet u deze opladen. De onderstaande me is hiervoor geschikt:

1. Haal de batterij en de oplader uit de doos.
2. Sluit de lader aan op de accu.
3. Sluit de lader aan op een wisselstroom van 100-240 V. De rode indicator aan dat de lader aan het opladen is.
4. Als de groene indicator verschijnt, betekent dit dat het opladen voltooid is.

Opmerkingen: om ervoor te zorgen dat de batterij zo lang mogelijk meegaat, moet u deze tijdig opladen. Anders kan het zijn dat de batterij niet meer ka worden opgeladen.

Analyse van pijpfalen

① Controleer of de camera los zit en draai de camera vast.

2 Controleer of de videokabel van de camera goed contact maakt met de batterijdoos.

③ Controleer of de videokabel van het beeldscherm en de stroomkabel goed contact maken.

1. Let er tijdens het gebruik op dat u de batterij op tijd oplaadt, zodra het batterijlampje het laatste restje stroom aangeeft. Zo voorkomt u dat de batterij raakt en niet meer kan worden opgeladen.

2. De kabel mag niet in de knoop raken tijdens gebruik en mag niet gebog worden

minder dan 90°.

1. Laat het product niet hard vallen, om te voorkomen dat de kabel breekt!

2. Schakel de stroom uit voordat u de geheugenkaart verwijdert en plaatst

Failanalyse	Redenen voor fouten en voorzorgsmaatregelen
Blauwscherm	1. Controleer of de cameraconnector los zit. Als de camzit, is er mogelijk slecht contact.2. Controleer of de kabel en de voeding los zitten.3. Controleer of de monitor normaal is aangesloten op d stroomvoorziening.4. Controleer of de kabel kapot is.5. Controleer of er water lekt aan de voorkant van de dat de camera beschadigd is.6. Wanneer u de camera gebruikt, moet u eerst de beschermhoes aanbrengen om te voorkomen dat de came tegen harde voorwerpen botst en beschadigd raakt, waar geen beelden kunt weergeven.
LED-lampjebrandt niet	1. Lees de handleiding om te leren hoe u de lamp op manier inschakelt.2. Controleer of er water in de camera zit. Water kan van de camera beschadigen.
Geen stroom	1. Controleer of de batterij volledig is opgeladen.2. Controleer of het beeldscherm beschadigd is.3. Controleer of de stekkerdoos en het scherm goed zijn aangesloten.
Kan niet formatteren	1. De geheugenkaart is beschadigd. Vervang de geheugenkaart.
Kan niet opladen	1. Controleer of de laadpoort vuil is of vervormd is.2. Controleer of de oplader beschadigd is.3. Als het vermogen te laag is, moet het op tijd worden opgeladen om te voorkomen dat de batterij verloren gaat kan worden opgeladen.
Foto/video kan niet worden opgeslagen	1. Controleer of de geheugenkaart beschadigd is. Vervang geheugenkaart.2. Controleer of er vreemde voorwerpen in de geheugenkaartsleuf zitten of dat deze vervormd is.
Gebroken kabel	1. Het wordt aanbevolen om de kabel te gebruiken op met een diameter ≥ 60 mm. Let op de kracht waarmee kabel duwt om kabelbreuk te voorkomen.2. Dit product is uitsluitend bedoeld voor het detecteren inspecteren van pijpleidingen en kan niet voor andere doeleinden worden gebruikt.
Kabelknopen	1. Bij het in- en uittrekken van kabels mogen de kabels gekruist of geknoopt worden en mag de buighoek van d niet kleiner zijn dan 90 graden.2. Let bij het intrekken van de kabel op het ordelijk int het draaiende ijzeren frame en gebruik het niet met gew
Reiniging van apparatuur	1. Wanneer u het apparaat reinigt, dient u de stroom ui schakelen voordat u het reinigt, om schade aan het app voorkomen.
Opmerking	Als het probleem niet kan worden opgelost, mag u het niet zelf demonteren. Neem contact op met de aftersalesservice.

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd de de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid var gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderworper de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferenti die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet

uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het product te bediene ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een digitaal ap van klasse B, conform Deel 15 van de FCC-regels. Deze limieten zijn bedoe een redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen. Indien niet geïnstalleerd en gebruikt volgens de instructies, kan het schadelijke interferentie veroorzaken in radiocommunicatie. Er is echter geen garantie dat in een bepaalde installatie geen interferentie zal optreden. Als dit product schadelijke interferentie veroorzaakt in radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden de interferentie te verhelpen door een of meer van de volgende maatregelen te nemen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact in een ander circuit dan waarop ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Informatie over verwijdering:

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor de recycling van elektrische en elektronische apparaten.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.
