GEBRUIKSAANWIJZING WP9613FT Vevor

Pijpinspectiesysteem

Model: WP9613FT

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Pijpinspectiesysteem

Gebruiksaanwijzing

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op

ons:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/

support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

Lees deze handleiding zorgvuldig door voordat u het product gebruikt!

Aandacht

1. Lees de handleiding zorgvuldig door voordat u het apparaat gebruikt.
2. Ga er voorzichtig mee om tijdens het gebruik. Gooi het apparaat niet op de grond en druk er niet hard op.
3. Als de gebruiker de machine demonteert of opzettelijk beschadigt, zal deze buiten de garantie.
4. Houd afstand van het systeem tijdens het opladen
5. Schakel het display na gebruik uit en verwijder alle aansluitingen.
6. Vanwege de versie-upgrades is de inhoud van deze handleiding niet meer beschikbaar als er iets over is vermeld. in overeenstemming met uw machine, raadpleeg dan onze machine.

Beschrijving

1. 10,1" TFT LCD-kleurenscherm.
2. Hoge resolutie camera, helder beeld
3. Video-opname en fotofunctie
4. Ondersteuning voor toetsenbordinvoer
5. Met de metertelfunctie kan de diepte van de camera in de pijp worden gemeten weergegeven op het display
6. Starten met één knop
7. Super heldere witte LED instelbaar
8. Waterdichte, duurzame koffer
9. Hoogwaardige speciale kabel, waterdicht en anti-corrosie/koude/trekbestendig.
10. 12V4500MA lithium-ionbatterij.
11. De verlichting kan aan/uit worden gezet. De nachtverlichting is instelbaar.
12. Toepassingsgebied: Watertoevoerleiding / Airconditioningleiding / Kabelleiding /
    Pijpleiding vacuümsysteem / PLUNBIN-buis / Gebouwen / Verzonken buis
13. Kabeldiameter: 7 mm
14. Camera: 512Hz
    Zelfnivellerend

Productspecificatie

Item:	parameter
Oplader:	Wisselstroom 100-240V, gelijkstroom 12,6V
Batterij:	Lithiumbatterij 12V
Continue gebruikstijd voor de batterij:	Ongeveer 6 uur
Onderzoeksdiepte:	100m
Materiaal:	Vezelbuis met /hoge intensiteit
Lichtbron camera:	Met hoog terwijl licht
Cameramateriaal:	Roestvrij staal
Menutalen	Meertalig
Camerabeeld:	Kleur

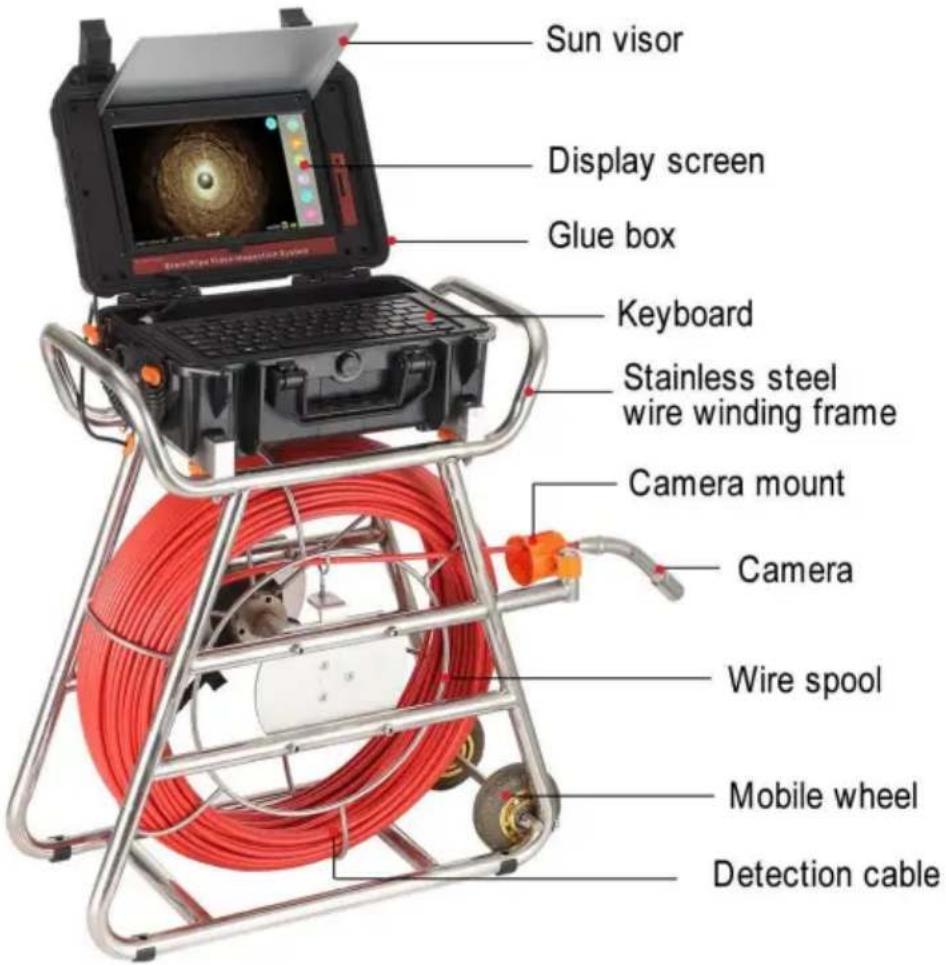

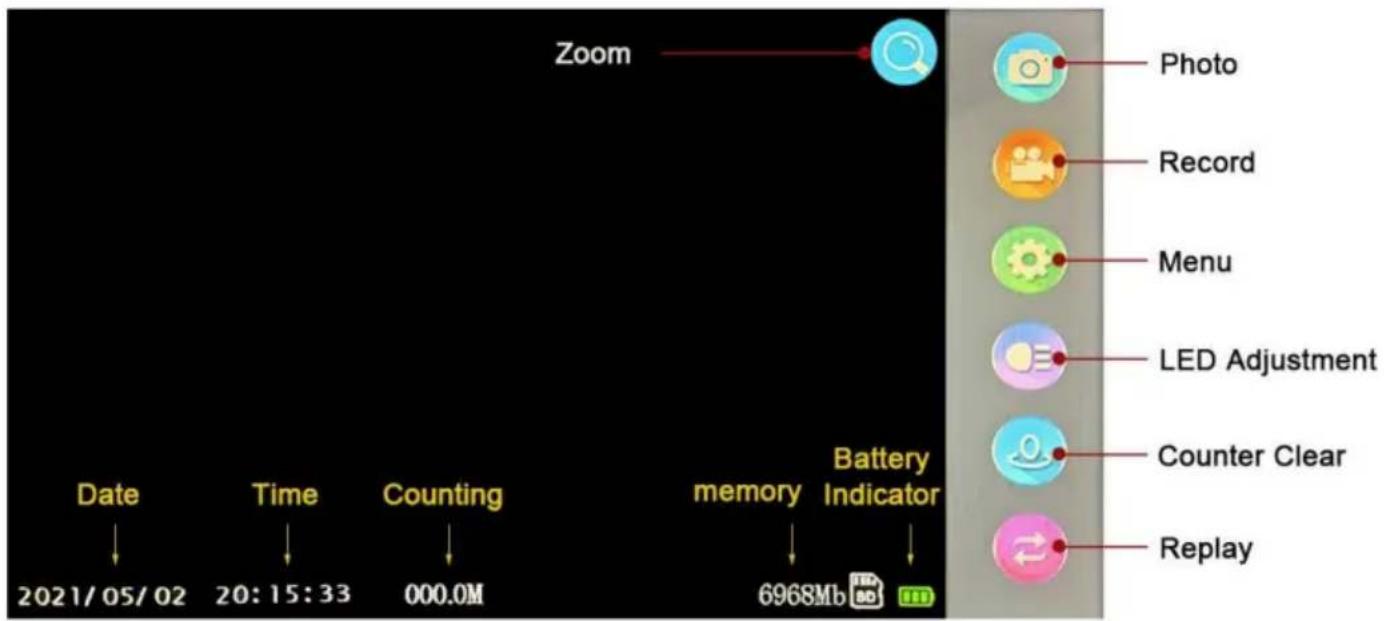

Instructies voor product

producthandleiding

Item:	parameter
Cameradiameter:	23mm
Met de buisdiameter:	>25mm
Lichtbron camera:	12 LED met hoog licht (instelbaar)
Werkspanning camera:	5V
Werkspanning van de verlichting:	12V
Camera-assistentiefunctie:	Zelfbalancerend
Camera-assistentiefunctie:	512Hz
Waterdicht:	IP68
Cameramateriaal:	roestvrij staal
Cameraformaat:	23mm
Onderdelen van de camerabeschermhoes materiaal:	kunststof-staal
Camera beschermhoes onderdelen maat 1:	29 mm* 40 mm
Camera beschermhoes onderdelen maat 2:	40mm*90mm

Monitor

1. Belangrijk: schakel de stroomschakelaar uit en sluit de videocamera en de monitor aan, anders kunnen de videocamera en de monitor beschadigd raken.

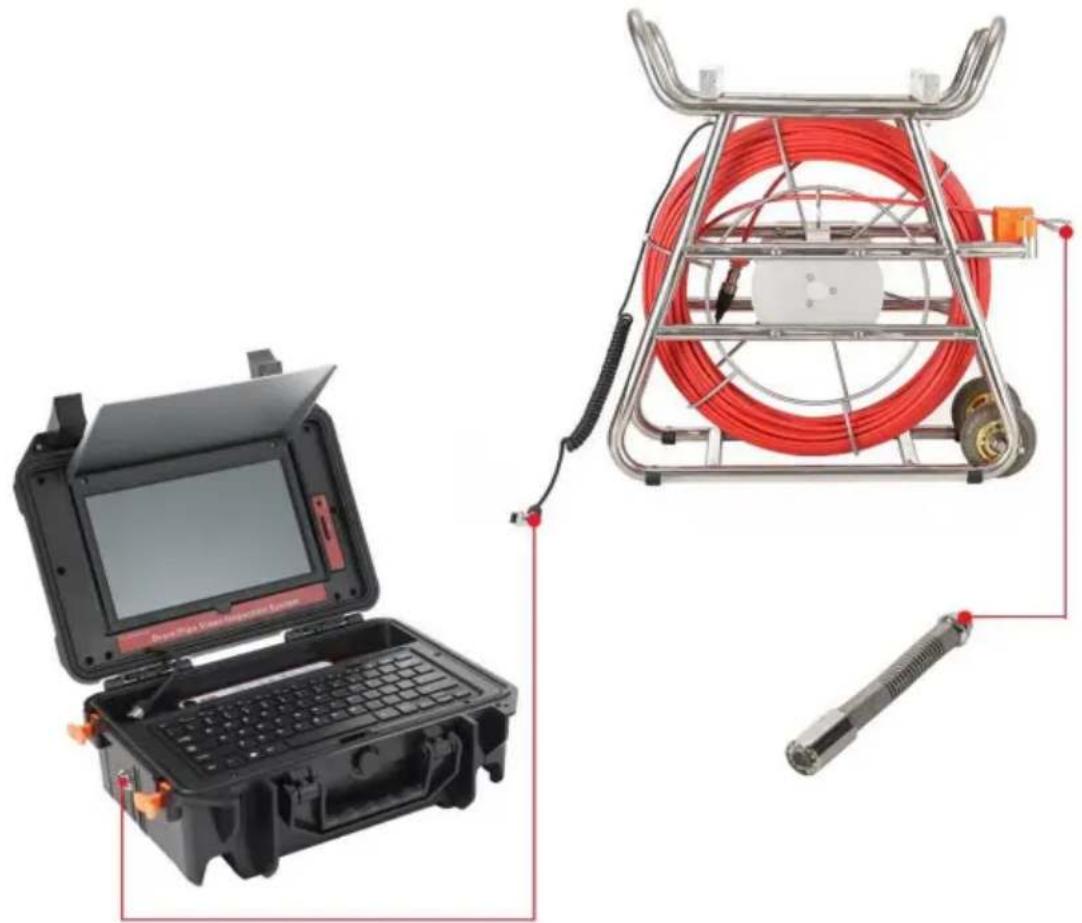

2. Sluit camera - spoel - celkast - monitor aan (Pic)
3. Zet de aan/uit-schakelaar in de voedingskast aan, het indicatielampje op de monitor is ingeschakeld, start het schakelbord.
4. Installeer de videocamera met de beschermkap lichtjes en plaats deze in de buis, draai de spoel naar de juiste diepte.
5. Stel de LED-lichtsterkteregelaar in op de juiste lichtsterkte.

Voor videobanden, zie de DVR-bedieningsdetails (weergave: Opname Typ)

1. Schakel de video over naar een ander groot scherm via de videolijn.
2. Haal de camera na gebruik voorzichtig uit de buis, neem schoon, zacht en een droge doek om het schoon te maken en terug te leggen.

Product connection

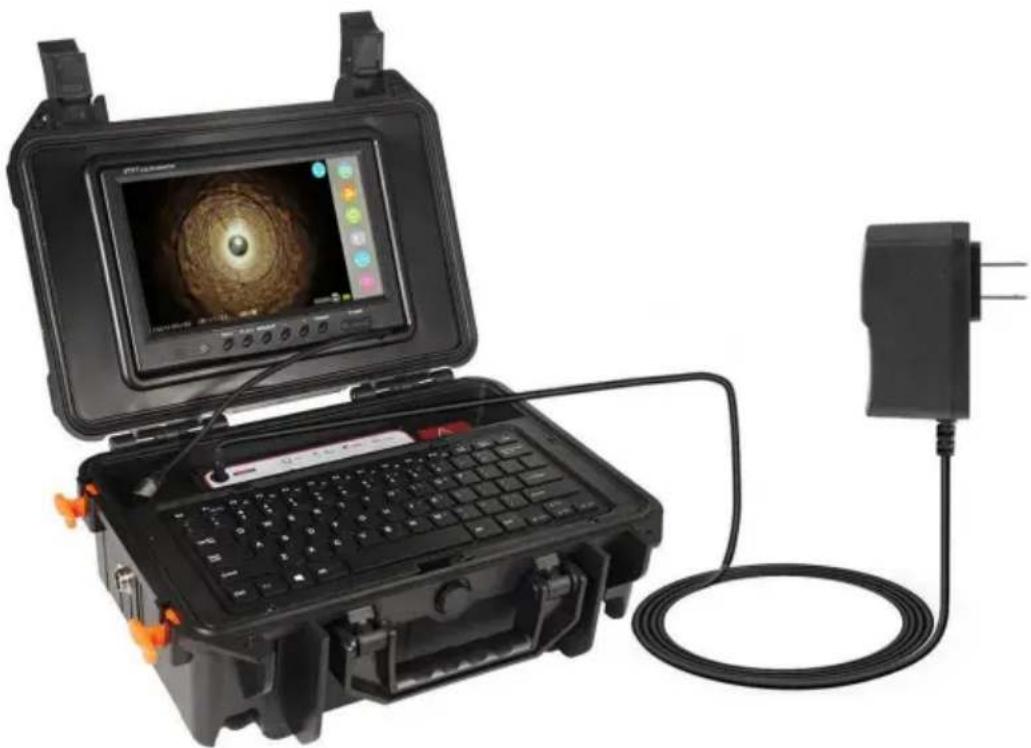

Wanneer de batterij bijna leeg is, moet u deze opladen. De methode hiervoor is als volgt:

1. Haal de oplader uit de doos.
2. Sluit de lader aan op de accu.

3. Sluit de lader aan op de wisselstroom van 100-240v. De rode indicator betekent opladen.

4. De groene indicator betekent dat het opladen voltooid is.

Opmerkingen: om ervoor te zorgen dat de batterij zo lang mogelijk meegaat, dient u deze tijdig op te laden; anders kan het apparaat niet worden opgeladen.

Battery recharge

12V 4500mah Super Hiht Capacity battery

Analyse van pijpstoringen

1. Zorg ervoor dat elke interface correct is aangesloten tijdens installatie.
2. Wanneer er tijdens het installatieproces een blauw scherm verschijnt, betekent dat de camera, de batterijdoos en het beeldscherm niet succesvol verbonden

ÿControleer of de camera los zit en draai de camera vast.ÿControleer of de videokabel

van de camera goed contact maakt met de batterijdoos. yControleer of de videokabel van het beeldscherm en de stroomkabel goed vastzitten.

zijn in

volledig contact.

1. Let tijdens het gebruik op het op tijd opladen wanneer het batterijlampje gaat branden

toont het laatste net van de stroom om te voorkomen dat de batterij verloren gaat en niet meer kan worden opgeladen.

in rekening worden gebracht.

1. De kabel mag niet geknoopt worden tijdens gebruik en de kabel mag niet

gebogen

minder dan 90°.

1. Laat het product niet hard vallen om te voorkomen dat de kabel breekt!

2. Schakel de stroom uit voordat u de geheugenkaart verwijdert en plaatst.

Foutanalyse	Redenen voor fouten en voorzorgsmaatregelen
Blauw scherm	1. Controleer of de cameraconnector los zit en of de camerazit los, waardoor er slecht contact is.2. Controleer of de kabel en de voeding los zitten.3. Controleer of de monitor is aangesloten op de voedingnormaal gesproken.4. Controleer of de kabel kapot is.5. Controleer of er water lekt aan de voorkant van decamera of als de camera beschadigd is.6. Plaats bij gebruik van de camera de beschermkapBescherm eerst de camera zodat deze niet met harde voorwerpen in botsing kommt en schade, waardoor het niet mogelijk is om afbeeldingen weer te geven
LED-lampje brandt niet	1. Lees de handleiding om de juiste manier te leren om het apparaat in te schakelenhet licht. 2. Controleer of er water in de camera zit, het water zal de camera-LED beschadigen.
Geen stroom	1. Controleer of de batterij volledig is opgeladen.2. Controleer of het displayscherm beschadigd is. 3. Controleer de stroomkast en de aansluiting van het scherm, dat klopt zeker.
Kan niet formatteren	1. De geheugenkaart is beschadigd. Vervang de geheugenkaart.
Kan niet opladen	1. Controleer of de oplaadpoort vreemde voorwerpen bevat of vervorming.2. Controleer of de oplader beschadigd is.3. Als het vermogen te laag is, moet het op tijd worden opgeladen om te voorkomen dat de batterij verloren gaat en niet kan worden opgeladen
Foto/video kan niet gered worden	1. Controleer of de geheugenkaart beschadigd is. Vervang de geheugenkaart,.2. Controleer of er vreemde voorwerpen in de geheugenkaartsleuf zitten of vervorming.
Gebroken kabel	1. Het wordt aanbevolen om de kabel te gebruiken op leidingen met een diameter 60mm. Let op de kracht van de kabel duwen om te voorkomen dat de kabel breekt.2. Dit product wordt alleen gebruikt voor pijpleidingdetectie en inspectie en kan niet voor andere doeleinden worden gebruikt.
Kabel knopen	1. Bij het intrekken en loslaten van kabels moeten de kabels kan niet worden gekruist en geknoopt, en de buigboog van kabels mag niet minder dan 90 graden zijn2. Let bij het intrekken van de kabel op de ordelijk intrekken met het roterende ijzeren frame, en niet gebruik het gewelddadig
Apparatuur schoonmaak	1. Schakel de stroom uit wanneer u de apparatuur schoonmaakt vóór het schoonmaken om schade aan de apparatuur te voorkomen.
Opmerking	Als de storing niet kan worden opgelost, mag u het apparaat niet zelf demonte gebruiker. Neem contact op met het aftersales-serviceteam.

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om de apparatuur!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving, kan de gebruikersrechten ongeldig verklaren bevoegdheid om het product te bedienen.

Let op: Dit product is getest en voldoet aan de limieten voor

een digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan dit leiden tot schadelijke interferentie van radiocommunicatie. Er is echter geen garanderen dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product veroorzaakt schadelijke interferentie met radio of televisie ontvangst, die kan worden bepaald door het product uit en aan te zetten, de De gebruiker wordt aangemoedigd om te proberen de interferentie door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het apparaat is aangesloten. De ontvanger is aangesloten.

- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Informatie over verwijdering:

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet

weggegooid met het normale huisvuil, maar moet naar een inzamelpunt worden gebracht recycling van elektrische en elektronische apparaten.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
