BRUKSANVISNING WP9608FTR Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att info dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Läs denna manual noggrant före användning!

Uppmärksamhet

1. Läs manualen noggrant innan du använder den.
2. Hantera den försiktigt under användning, undvik att kasta ner eller trycka på den.
3. Om användarna demonterar eller avsiktligt skadar maskinen upphör garanti att gälla.
4. Håll avstånd från systemet vid laddning
5. Efter användning, stäng av displayen och dra ut alla anslutningsskarvar.
6. På grund av versionsuppgraderingar, om innehållet som nämns i den hä manualen inte överensstämmer med din maskin, vänligen hänvisa till vår mask

Beskrivning

1. 9" TFT LCD-färgskärm.
2. Högupplöst kamera, tydlig bild
3. Videoinspelning och fotofunktion
4. Kabel med längdmarkeringar
5. Start med en knapptryckning
6. Superstark vit LED-lampa, justerbar
7. Vattentät och slitstark resväska

8. Högkvalitativ specialkabel, vattentät och korrosions-/kall-/dragtålig.

9. 12V4500MA litiumbatteri.

10. Lamporna kan tändas/släckas. Nattlamporna är justerbara.

11. Användningsområde: Vattenförsörjningsrör/ Luftkonditioneringsrör/ Kabelrör/Vakuumrör/ PLUNBIN-rör/ Byggnader/ Nedsänkt rör

12. Kabeldiameter: 5 mm

13. Kamera: 512Hz självnivellerande

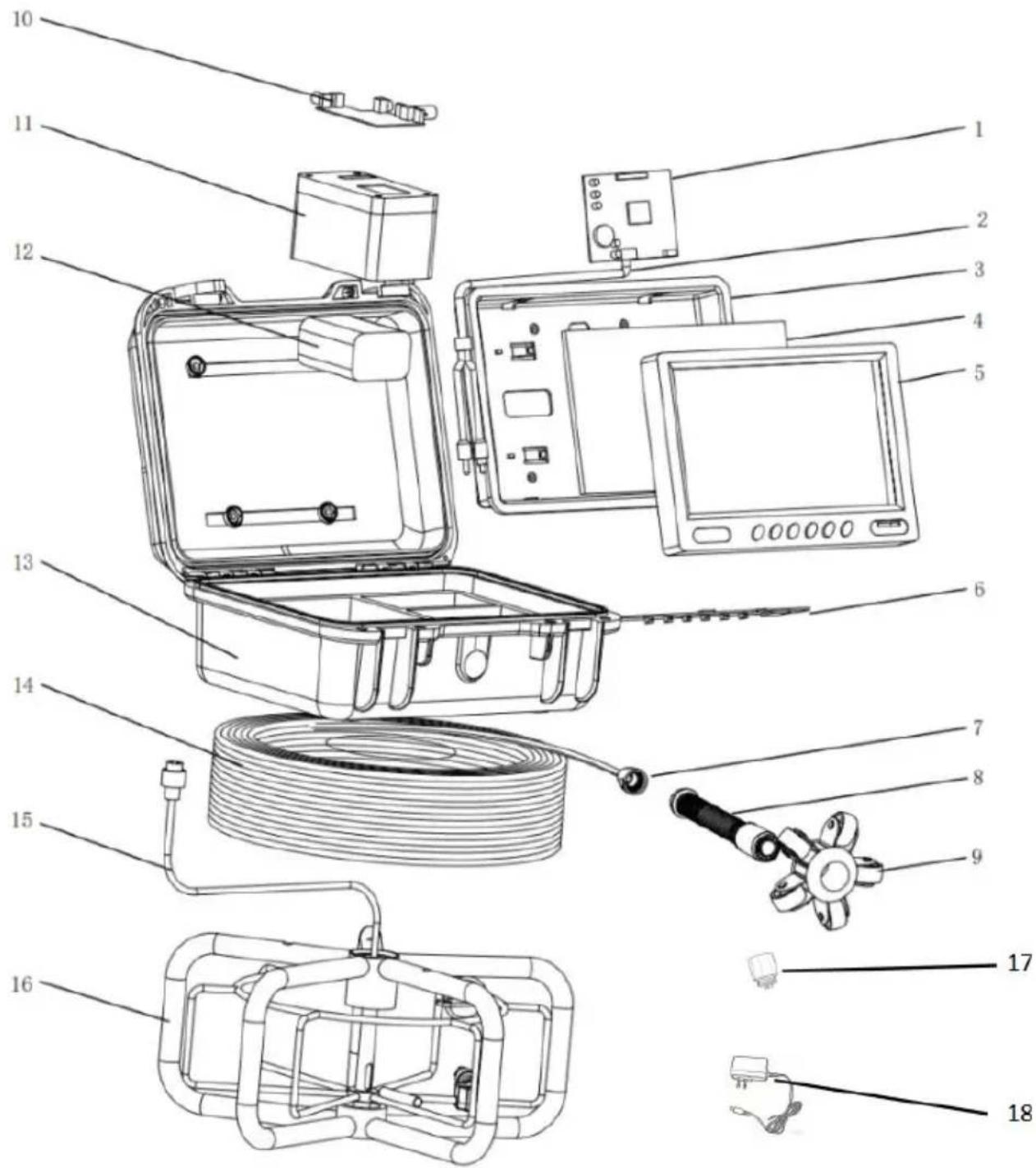

sprängskiss av den färdiga produkten

INGA.	tillbehörsnamn
1	Skärm moderkort
2	Skärmkabel
3	Central ram
4	Skärmpanel
5	Displayhölje
6	Tangentbord
7	Kulspets och förgylld platta
8	Kameramodul
9	Styrhjul
10	Strömförsörjningskort
11	Kraftlådans hölje
12	Batteri
13	Silikonhölje
14	Tryckstångsvajer
15	Signalkontakt
16	Trådspännare
17	Objektivadapter
18	Laddare

Produktspecifikation

Punkt:	parameter
Laddare:	AC100-240V DC12.6V 1000MA
Batteri:	Litiumbatteri 12V4500MA
Kontinuerlig användningstid för batteriet:	Cirka 6 timmar
Undersökningsdjup:	30m. 50m (valbar linjelängd)
Material:	Fiberrör med hög intensitet
Kamerans ljuskälla:	Med högt medan ljus
Kameramaterial:	Rostfritt stål
Menyspråk	Flerspråkig
Kamerabild:	Färg

Punkt:	parameter
Kamerans diameter :	23mm
Med rördiametern:	>25 mm
Kamerans ljuskälla:	12 LED-lampor med högt ljus medan (justerbar)
Kamerans arbetsspänning:	5 V
Lampans arbetsspänning:	12V
Kamerahjälpsfunktion :	självbalanserande
Kamerahjälpsfunktion :	512Hz
Vattentät:	IP68
Kameramaterial:	rostfritt stål
Kamerastorlek :	23 mm
Material i kameraskyddsdelen:	plast-stål
Kameraskyddsdel storlek 1:	29 mm * 40 mm
Kameraskyddsdelar storlek 2:	40 mm * 90 mm

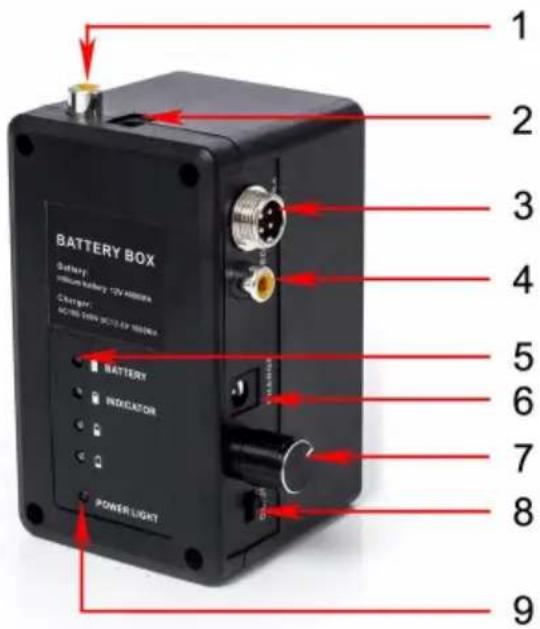

Övervaka

69.Strömingång för laddare

70.Ljusgradsjustering

för vit LED-ljus

71.Kraft växla

72.Kraft ljus

BATTERY BOX D:\MNT\mmbuon battery-12V ABS/RS C:\BNT\mmbuon battery-12V ABS/RS BATTERY INDICATOR POWER LIGHT 1 2 3 4 5 6 7 8 9

Systeminstallation

1. Viktigt: stäng av strömbrytaren, anslut videokameran och skärmen, annars kan videokameran och skärmen skadas.

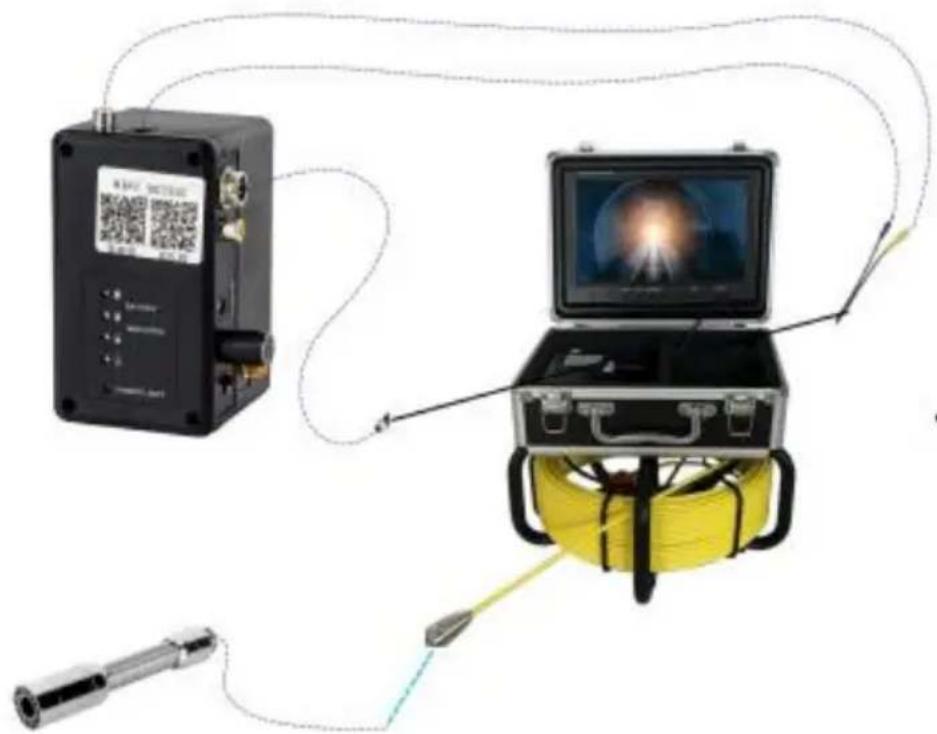

2. Anslut kamera - spole - celldosa - monitor (bild)

3. Slå på strömbrytaren i strömboxen, indikatorlampan på bildskärmen lyser c växellådan startar.

4. Montera videokameran med skyddshöljet något och för in den i röret, vriid spolen till rätt djup.

5. Justera LED-ljusstyrkan till rätt ljusstyrka.

6. För videoband, se DVR-funktionsinformationen (visningsfunktion: Inspelningstyp)

7. Växla video till en annan stor skärm via videolinjen.

8. Efter användning, ta försiktigt bort kameran från röret, rengör den med er mjuk och torr trasa och sätt tillbaka den.

När batterinivån är låg behöver den laddas, och metoden är som följer:

1. Ta ut batteriet och laddaren ur lådan.

2. Anslut laddaren till batteriet.

3. Anslut laddaren till växelström på 100–240 V. Den röda indikatorn betyder laddning.

4. Den gröna indikatorn betyder att laddningen är klar.

Obs: För att säkerställa att batteriet håller längre, ladda det i tid; annars kar inte laddas.

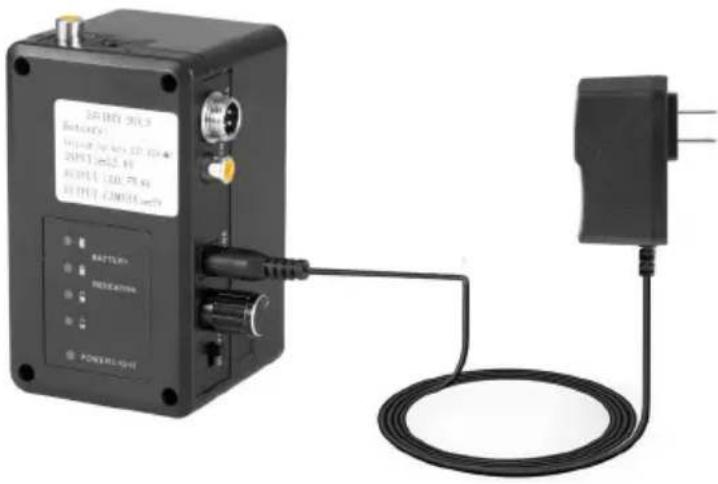

BATTERY RECHARGE

12V 4500mah Super Hiht Capacity battery

24 MHz 300V Batter(1) High voltage DC 25 V DC 1.5e-2.4V DC 1.5e-2.5V DC 1.5e-2.6V DC 1.5e-2.7V DC 1.5e-2.8V DC 1.5e-2.9V DC 1.5e-3.0V DC 1.5e-3.1V DC 1.5e-3.2V DC 1.5e-3.3V DC 1.5e-3.4V DC 1.5e-3.5V DC 1.5e-3.6V DC 1.5e-3.7V DC 1.5e-3.8V DC 1.5e-3.9V DC 1.5e-4.0V DC 1.5e-4.1V DC 1.5e-4.2V DC 1.5e-4.3V DC 1.5e-4.4V DC 1.5e-4.5V DC 1.5e-4.6V DC 1.5e-4.7V DC 1.5e-4.8V DC 1.5e-4.9V DC 1.5e-5.0V DC 1.5e-5.1V DC 1.5e-5.2V DC 1.5e-5.3V DC 1.5e-5.4V DC 1.5e-5.5V DC 1.5e-5.6V DC 1.5e-5.7V DC 1.5e-5.8V DC 1.5e-5.9V DC 1.5e-6.0V DC 1.5e-6.1V DC 1.5e-6.2V DC 1.5e-6.3V DC 1.5e-6.4V DC 1.5e-6.5V DC 1.5e-6.6V DC 1.5e-6.7V DC 1.5e-6.8V DC 1.5e-6.9V DC 1.5e-7.0V DC 1.5e-7.1V DC 1.5e-7.2V DC 1.5e-7.3V DC 1.5e-7.4V DC 1.5e-7.5V DC 1.5e-7.6V DC 1.5e-7.7V DC 1.5e-7.8V DC 1.5e-7.9V DC 1.5e-8.0V DC 1.5e-8.1V DC 1.5e-8.2V DC 1.5e-8.3V DC 1.5e-8.4V DC 1.5e-8.5V DC 1.5e-8.6V DC 1.5e-8.7V DC 1.5e-8.8V DC 1.5e-8.9V DC 1.5e-9.0V DC 1.5e-9.1V DC 1.5e-9.2V DC 1.5e-9.3V DC 1.5e-9.4V DC 1.5e-9.5V DC 1.5e-9.6V DC 1.5e-9.7V DC 1.5e-9.8V DC 1.5e-9.9V DC 1.5e-10.0V

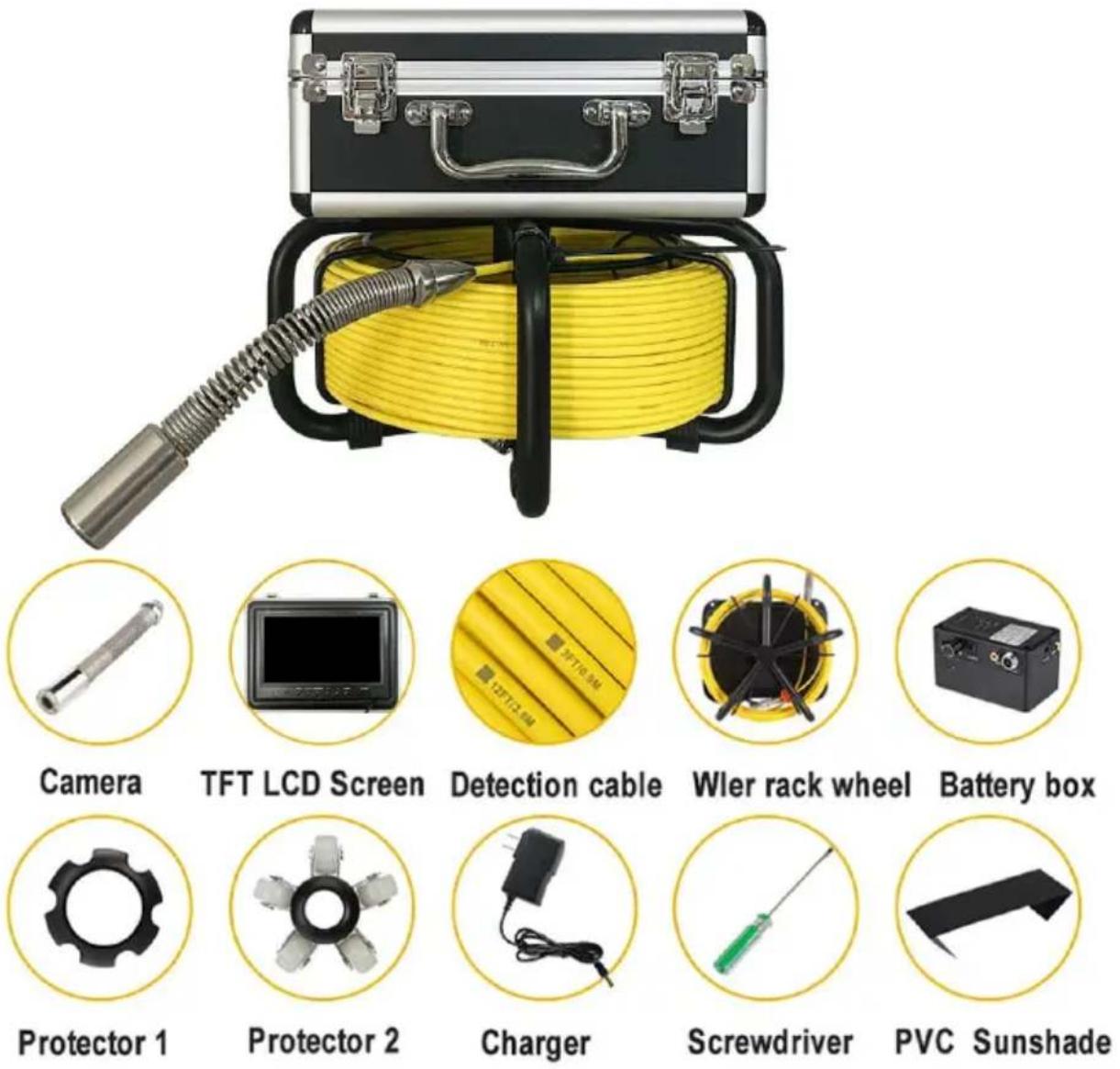

Produktkomponenter och tillbehör

PRODUCT COMPONENTS

VEVOR 512 Hz RÖRLOKATOR ANVÄNDARMANUAL

Tack för ditt köp. Läs igenom denna manual för korrekt användning och skyc din maskin. Förvara den på en lättillgänglig plats efter att du har läst den.

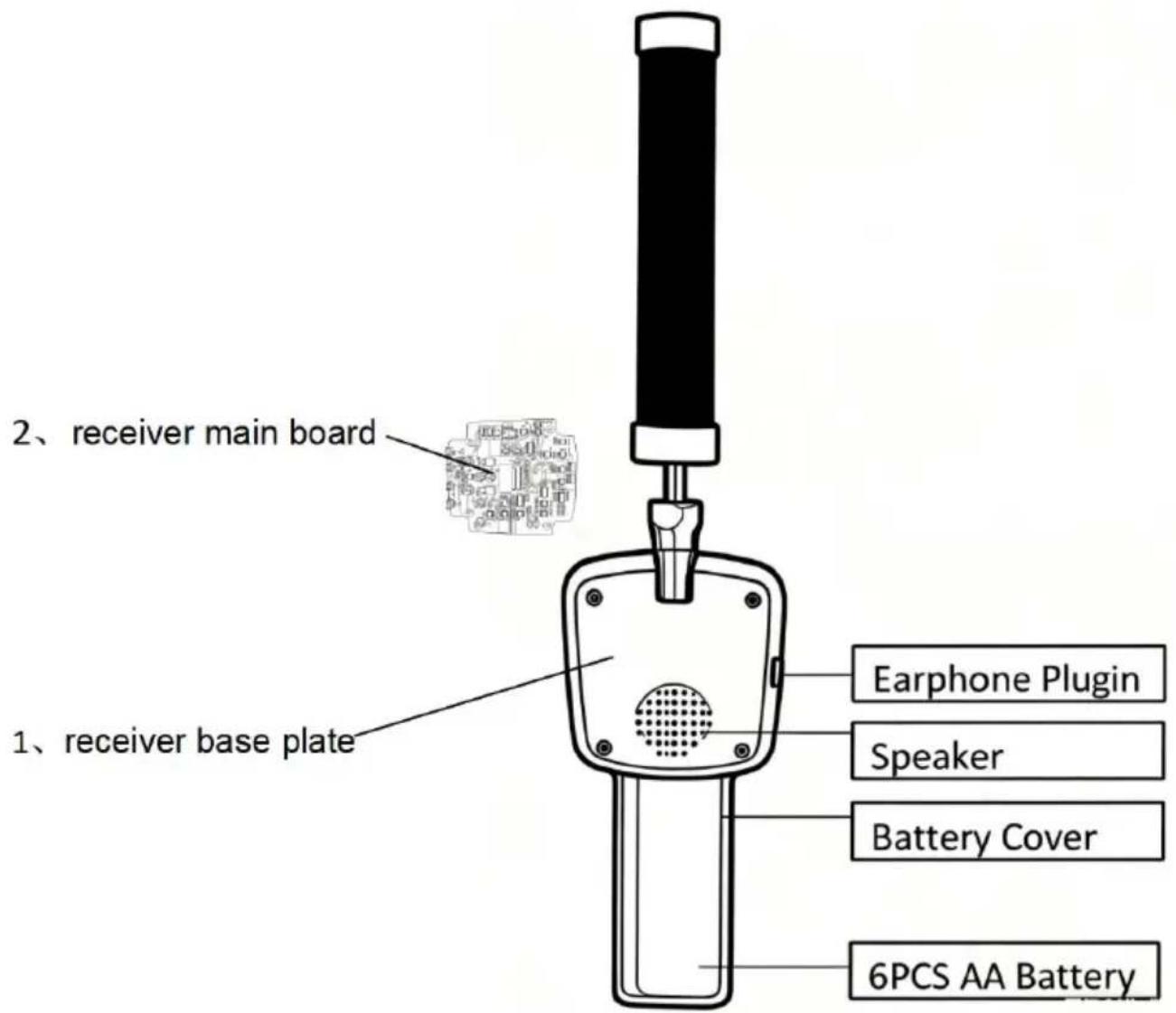

sprängskiss av den färdiga produkten

1.	Vänligen granska maskinens utseende och funktion inom tre arbetsda efter mottagandet. Om några skador eller delar saknas, vänligen skid till oss för kundtjänst.
2.	Använd 6 st AA 1,5 V-batterier. Det finns risk för explosion om fel används. Kassera det använda batteriet enligt anvisningarna.
3.	Arbetsmiljö för lokaliseringsinstrument: -10°C ~ 50°C (14°F ~ 122°F) RF.Lagringsförhållanden: -20 °C~70 °C (-4 °F~158 °F) ≤95 % RF .
4.	Garantin gäller inte under sådana omständigheter, fysisk skada ellermajeure , om användaren demonterar systemet utan tillstånd eller an icke-originaldelar.
5.	Använd endast originaltillbehör för att undvika eventuella skador på h egendom.
6.	Tappa, slå eller skaka inte inspektionssystemet. Felaktig användning a sökaren kan skada dess inre kretskort.
7.	Förvara sökaren och dess tillbehör, särskilt små delar som kylare el på en plats utom räckhåll för spädbarn, barn och småbarn.
8.	Under vissa omständigheter, om ledande material som smycken, nyck pärlhalsband ansluter till den exponerade änden av litiumjonbatteriet, batteriet explodera. Materialen bildar en slinga och blir varma. Var fö när du hanterar batteriet, särskilt när du lägger batteriet i fickan, pla eller andra behållare med metallföremål. I detta fall kan det leda till eller skada på egendom. Kasta inte batteriet i eld, eftersom det kor orsaka explosion.

Varning: Om du inte kan lösa ett problem, ta inte isär maskinen själv. Kontakta kundtjänst.

16. Specifikationer

Frekvens:	512Hz
Modulation	Ingen
Maxavstånd Förmåga	6 m/20 fot
Batteri:	6 st. AA alkaliska batterier
Ljudutgång:	50–1000 Hz bestäms av signalstyrka
Vikt:	1,8 pund
Arbetssätt Temperatur:	-4°F till 140°F (-20°C till 60°C)
Produktion:	Högtalare, hörlurar och mållarm
Sensorer	548 mm x 65 mm x 50 mm

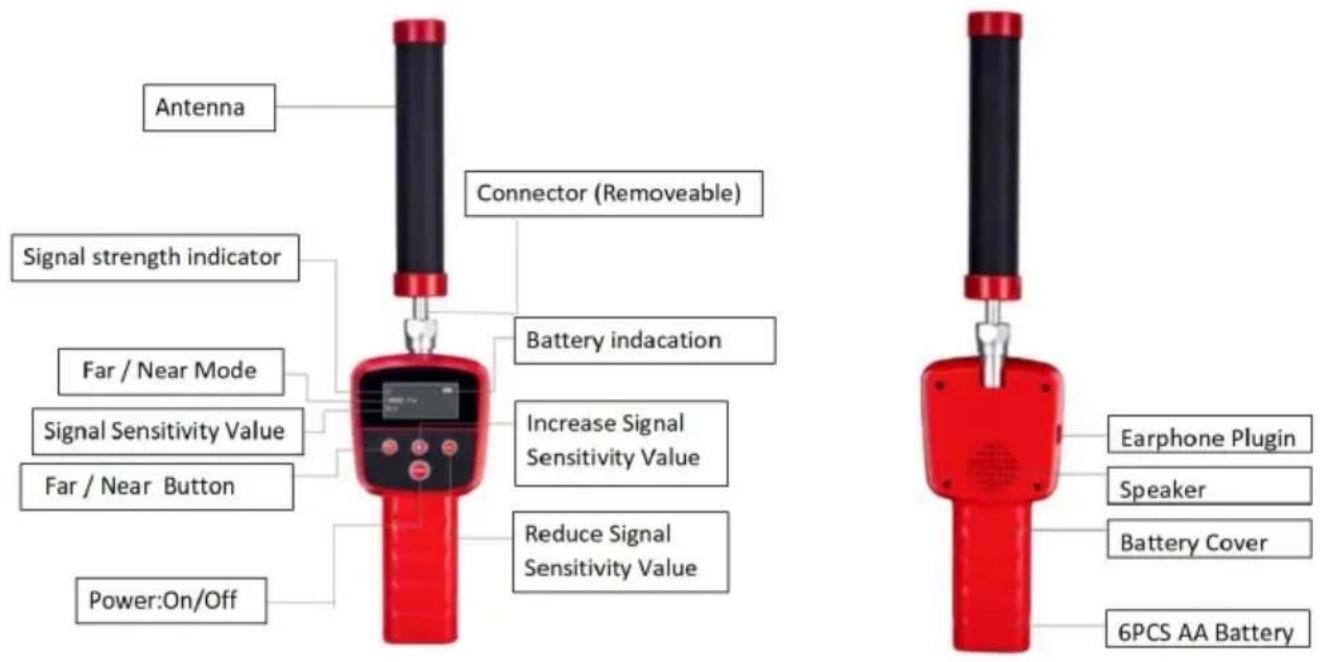

17. Antenn : mottagarsignal.

Indikator : När signalen blir stark rör sig indikatorn åt höger. När signalen bl rör sig indikatorn åt vänster.

Justering av brytare och signal : när knappen är längst till vänster stängs m. av. När knappen vrids åt höger slås maskinen på. När du fortsätter att vrida höger blir maskinen mer känslig för signalen.

Långt: växel långt. Nära: växel nära

Tuta : När mottagaren tar emot signalen ljuder tutan. Ju närmare mottagaren kommer elementet, desto starkare blir signalen. Och tutan ljuder högre.

Hörlurar : ett annat sätt att mata ut ljud förutom tuta.

Proceduren att använda

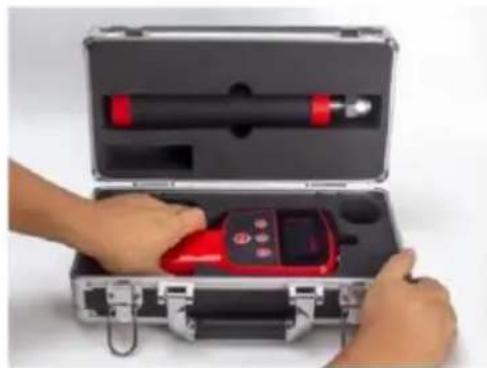

Steg 1. Ta ut utrustningen. När du öppnar förpackningen, placera den enligt beskrivningen på bilden. Öppna den försiktigt och långsamt med en kniv för förhindra att utrustningen skadas.

Steg 2. Flytta upp lässpärren på båda sidor för att låsa upp ytterlådan.

Steg 3 . Ta ut antennen och mottagaren separat. Ena handen håller i lådan lock, den andra handen tar ut antennen från spåret. Därefter håller höger har lådan . Vänster hand håller i mottagaren och drar i den.

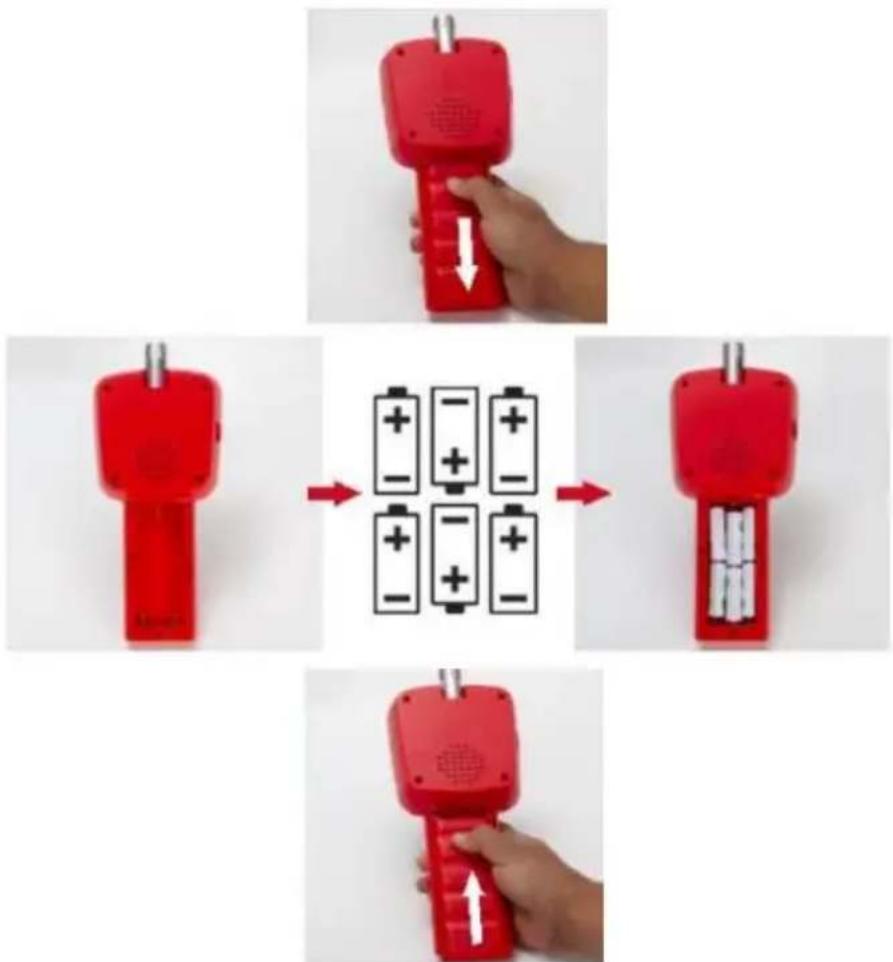

Steg 4. Installera batteriet. Förbered 6 st . AA-batterier. Håll i maskinen på baksidan av mottagaren, skjut ner batteriluckan och ta bort den. Sätt i 6 st AA-batterier. Var uppmärksam på den positiva och negativa polen på varje bæ när du sätter i dem. Flytta tillbaka batteriluckan på sin ursprungliga plats. Slu batteriinstallationen .

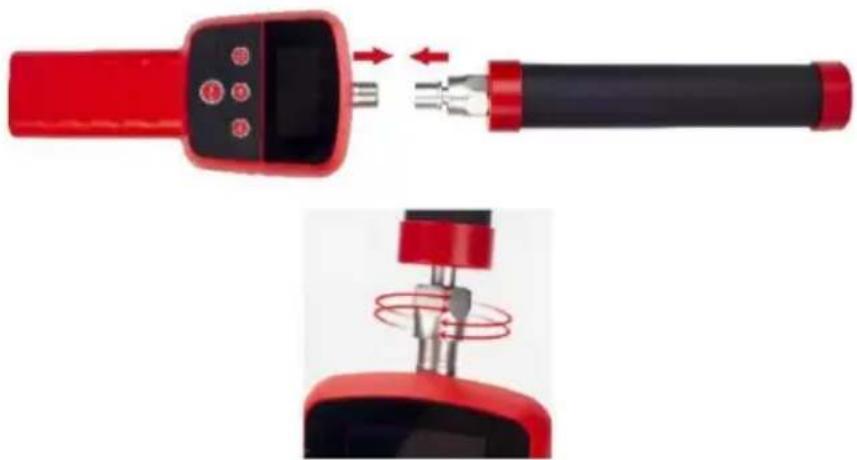

Steg 5. Montera antennen . Rikta in anslutningen mellan maskinen och dess antenn. Fäst antennen medurs och dra åt muttern. Ta bort antennen, vrid mu moturs och dra ut antennen.

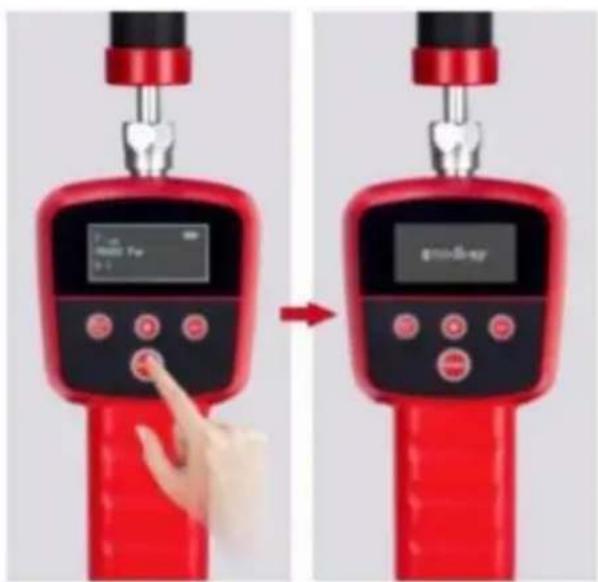

Steg 6. Slå på/av. Tryck på strömknappen i tre sekunder. Skärmen visas som nedan. Tutan ljuder. Maskinen slås på. För att stänga av, tryck på strömknappen igen i två sekunder. Skärmen visar 'GOODB YE'.

Varning: Om maskinen inte kan startas, kontrollera om batteriet är korrekt isat eller om batteriet är laddat.

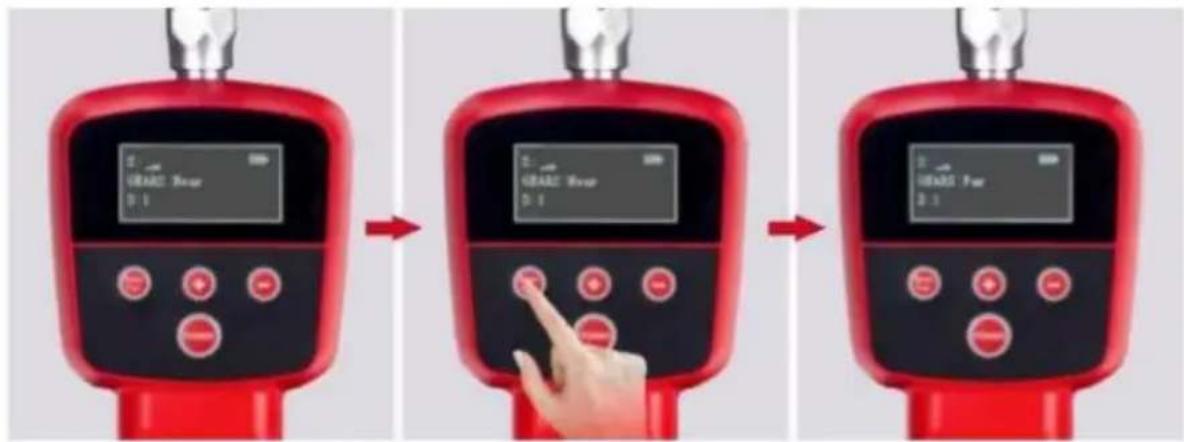

Steg 7 : Växla. Du kan trycka på knappen 'Near/Far' för att byta växel. Try knappen 'Near/Far', skärmen visar 'Near'. Tryck på knappen igen, skärmen vis 'Far'. Du kan byta växel på detta sätt.

Varning: Vänligen byt växel efter miljön.

GRASS Swap 0.1 GRASS Swap 0.1 GRASS For 0.1

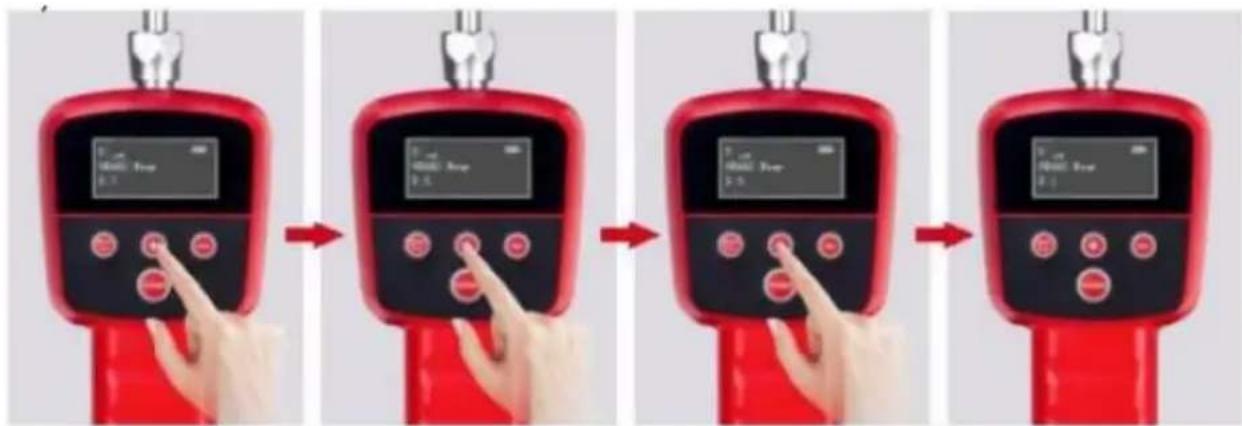

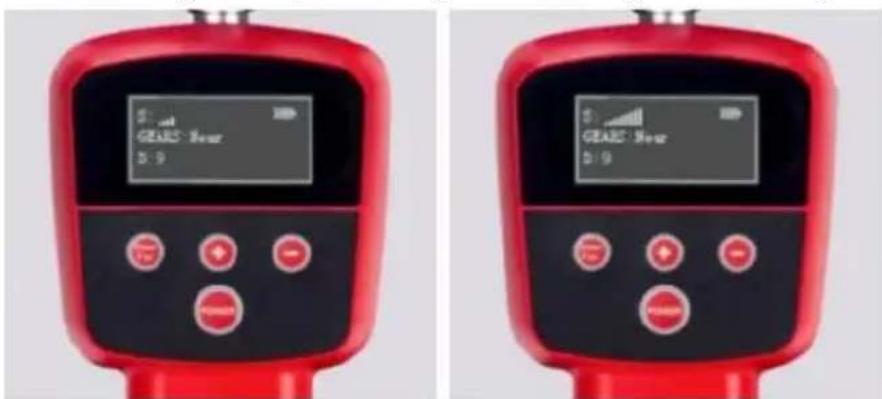

Steg 8. Justera den mottagna signalen. Tryck på knappen “+” så ökar signalen. Den högsta nivån är 9. När signalen när 9, tryck på knappen “+”, signalen börjar om från nivå 1. Tryck på knappen “-” så minskar signalen, då lägsta nivån är 1.

0.1 MnO2 Pump 0.1 0.1 MnO2 Pump 0.1 0.1 MnO2 Pump 0.1

Steg 9. Signalindikering. Signalindikatorn är överst till vänster, som visas skärmen. Om mottagaren inte tar emot någon 512 Hz-signal, visar signalindika fyra rutnät och tutan surrar. När indikatorn visar fler rutnät, blir ljudet kontinu' du du du'. Om mottagaren är närmare 512 Hz-sensorn, blir signalens ljud hö När mottagaren rör sig bort, blir signalen svagare och ljudet minskar.

$: set GEARS: Never $ 5.9 GEARS: Never $ 5.0

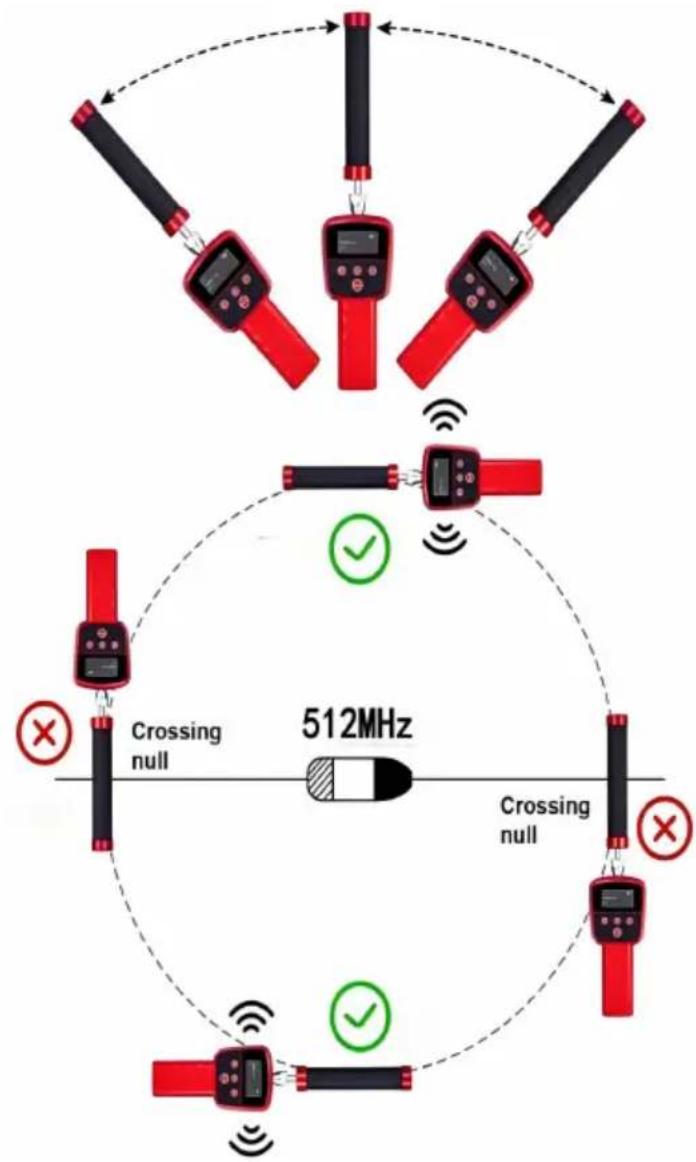

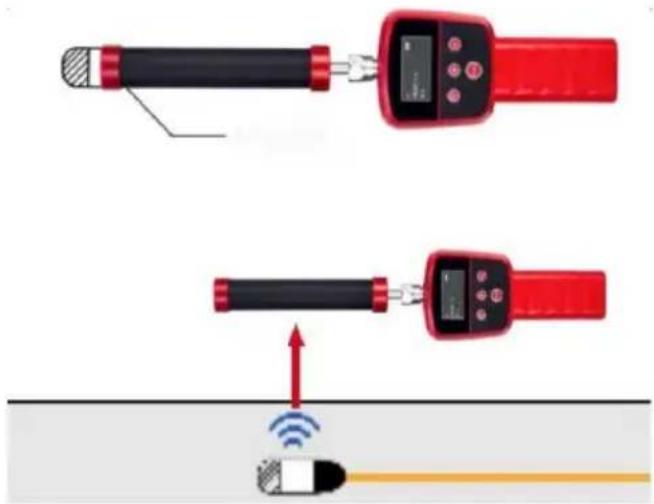

Steg 10. hur man får sändarsignalen

1. Flytta mottagaren från vänster till höger för att hitta den bästa positionen ta emot signalen. Den bästa positionen för mottagaren att ta emot signalen ä parallellt med radiatorn, som visas på bilden nedan.


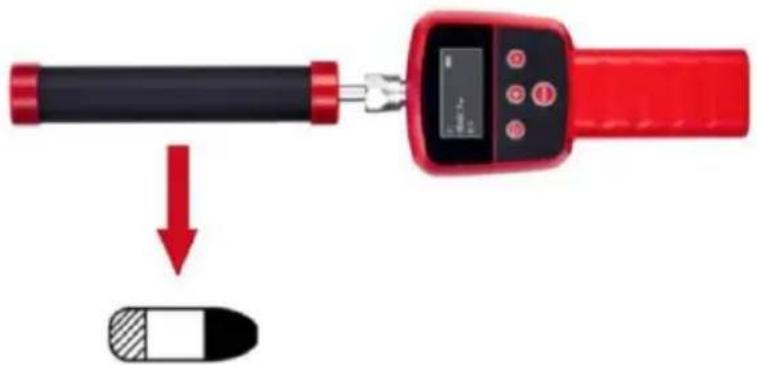

1. Flytta mottagaren i den riktning som är parallell med radiatorn och i den riktning då signalindikatorn visar fler rutnät och ljudet blir högre.

1. Indikatorn vrids längst till höger. Växeln växlar till "Nära". Tryck på '-'kna

för att minska styrkan på de mottagna signalerna. Minska ljudkänsligheten. Söl liten skala. Beroende på ljudsignalindikatorn, hitta platsen som tar emot den starkaste signalen parallellt med sensorn. Stanna kvar på denna plats. Flytta mottagaren framåt och bakåt tills du hittar platsen som tar emot den starkast signalen. Sensorn är precis under mottagaren.

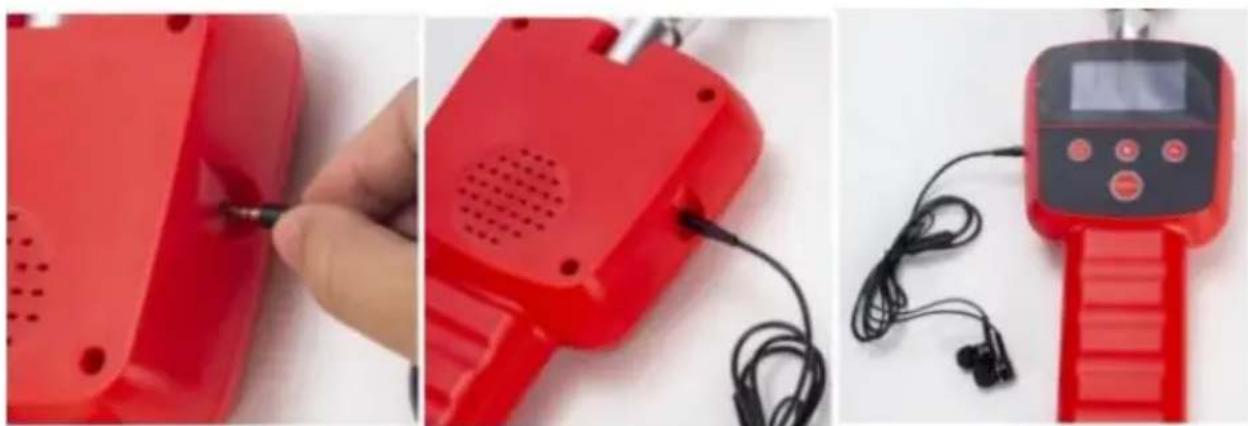

Steg 1 1. Anslutning och användning av hörlurar. När omgivningen är bullrì kan du använda hörlurar för att höra mottagarens signal. Ta först ut hörlurarr lådan och anslut dem till mottagaren som visas på bilden. Efter anslutningen du använda hörlurarna för att se om de fungerar. Om du inte hör något ljud kontrollera om hörlurarna är korrekt anslutna. Om hörlurarna är anslutna men fortfarande inte hörs något ljud, byt till nya hörlurar.

1. Mottagaren visar fyra signalrutnät.

När mottagaren är påslagen är standardsignalindikeringen fyra rutnät och tutan

surrar. Detta visar att den är redo att användas. När signalen tas emot avge mottagaren ett konstant ljud "du du du". När mottagaren rör sig nära sensorr ljudet högt. När mottagaren rör sig bort från sensorn blir ljudet lågt.

2. Har svårigheter med att använda lägesställaren.

Se bruksanvisningen för mottagaren. Följ stegen i del 4 Användningsförfarande från punkt 6 till punkt 12.

3. Maskinen kan inte slås på.

Kontrollera om batteriet är fulladdat och om det är korrekt isatt. Kontrollera o skärmen fungerar.

4. Maskinen kan inte ta emot signalen. Eller så är signalen svag.

Kontrollera om antennen är korrekt installerad. Ta bort antennen och sätt tillba den. Kontrollera batteriindikatorn till höger på skärmen om mottagaren är fullac När batteriet är underladdat är mottagaren svag för att ta emot signalen.

5. Rengör utrustningen

När du rengör utrustningen, vänligen stäng av strömmen först.

6. Listan över utrustning i en hel uppsättning

1. Aluminiumlåda ( EVA-bomull )
2. Mottagare
3. Mottagarantenn
4. Hörlurar

Analys av rörfel

1. Se till att varje gränssnitt är korrekt anslutet under installationen.
2. När en blå skärm visas under installationsprocessen betyder det att kamera batterilådan och skärmen inte är korrekt anslutna.

①Kontrollera om kameran är lös och dra åt den.
②Kontrollera om kamerans videokabel har full kontakt med batterilådan.
③ Kontrollera om bildskärmens videokabel och strömkabeln är i rätt läge. fullständig kontakt.
3. Var uppmärksam på att ladda batteriet i tid när batterilampan visar den si laddningsnivån för att förhindra att det tappas bort och inte kan laddas.

1. Kabeln ska inte ha knutar när den används, och kabeln ska inte böjas m 90°.
2. Tappa inte produkten väldsamt för att förhindra att kabeln går av!
3. Stäng av strömmen innan du tar ut och sätter i minneskortet.

Felanalys	Felorsaker och försiktighetsåtgärder
Blå skärm	1. Kontrollera om kamerakontakten är lös, och om kameran är lös, orsakar det dålig kontakt.2. Kontrollera om kabeln och strömförsörjningen är lös3. Kontrollera om skärmen är ansluten till strömförsörjningen normalt.4. Kontrollera om kabeln är trasig.5. Kontrollera om det finns vattenläckage på kameran framsida eller om kameran är skadad.6. Sätt först på skyddslocket när du använder kamerans Skydda kameran så att den inte stöter mot hårdå för och skadas, vilket kan leda till att bilderna inte kan
LED-lampan är inte tänd	1. Läs manualen för att få reda på hur man tändet på rätt sätt.2. Kontrollera om det finns vatten i kameran, vattnet kommer att skada kamerans LED-lampa.
Ingen ström	1. Kontrollera om batteriet är fulladdat.2. Kontrollera om skärmen är skadad.3. Kontrollera strömförsörjningen och skärmens anslutför att se till att allt är korrekt.
Kan inte formatera	1. Minneskortet är skadat. Byt ut minneskortet.
Det går inte ladda	1. Kontrollera om laddningsporten är deformerad eller främmande föremål.2. Kontrollera om laddaren är skadad.3. Om strömmen är för låg bör den laddas i tid fö förhindra att batteriet förloras och inte kan laddas
Foto/video kan inte sparas	1. Kontrollera om minneskortet är skadat. Byt ut minneskortet.2. Kontrollera om minneskortsfacket har främmande föremål eller är deformerat.
Trasig kabel	1. Det rekommenderas att använda kabeln på rör m diameter ≥ 60 mm. Var uppmärksam på tryckkraften kabeln för att undvika att kabeln går av.2. Denna produkt används endast för detektering och inspektion av rörledningar och kan inte användas för ändamål.
Kabelknutning	1. Vid in- och lossning av kablar får kablarna inte och knutas, och kablarnas böjningsbåge bör inte vara mindre än 90 grader.2. Var uppmärksam på att kabeln dras in ordentligt den roterande järnamen när du drar in den, och ar den inte våldsamt.
Rengöring av utrustning	1. Stäng av strömmen innan rengöring av utrustninge att undvika skador på den.
Notera	Om felet inte kan åtgärdas, ta inte isär den av anv Kontakta kundtjänst.

FCC-information

WARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens rätt att användutrustningen!

Denna enhet uppfyller del 15 i FCC-reglerna. Användning är underkastad följär

två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störninga som kan orsaka oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens rätt att använda produkten.

Obs! Denna produkt har testats och befunnits uppfylla gränserna för en digita enhet av klass B i enlighet med del 15 i FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsinstallation. Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och den inte installeras och används i enlighet med instruktionerna kan den orsak skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att uppstå i en viss installation. Om denna produkt or skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom a stänga av och slå på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagarantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren i ansluten till.
• Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

Information om avfallshantering:

Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EU Symbolen som visar en överstruken soptunna indikerar att produkte kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten och alla tillbehör som är märkta med denna symbol.

Produkter som är märkta som sådana får inte kasseras med vanli

hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.
