| Type de produit | Refroidisseur d'eau industriel |
| Marque | Vevor |
| Modèle | CW-5200 |
| Alimentation | AC220-240V / AC120V, 50/60Hz |
| Puissance | 550 W (220V) / 600 W (120V) |
| Capacité de refroidissement | 1.45 kW (220V) / 1.7 kW (120V) |
| Réfrigérant | R134a |
| Capacité du réservoir d'eau | 7 L |
| Débit maximal | 13 L/min |
| Puissance de la pompe | 30 W |
| Niveau sonore | ≤ 80 dB |
| Matériaux principaux | Fer, cuivre |
| Fonctions principales | Contrôle intelligent de température, modes température constante et intelligent, alarmes de sécurité (E1 à E7), écran digital |
| Entretien et nettoyage | Nettoyer régulièrement le filtre à poussière ; maintenir le niveau d'eau dans la zone verte de la jauge ; vérifier les fuites |
| Sécurité | Protection contre les surintensités du compresseur, alarme de débit, alarme de surchauffe, arrêt automatique en cas d'anomalie |
| Pièces détachées et réparabilité | Pièces disponibles sur demande auprès du service après-vente Vevor (vevor.com/support) |
| Informations générales | Utilisation professionnelle uniquement ; nécessite une ventilation minimale (30 cm arrière, 8 cm latéral) ; ne pas faire fonctionner sans eau |
FOIRE AUX QUESTIONS - CW-5200 Vevor
Questions des utilisateurs sur CW-5200 Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice CW-5200 - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CW-5200 de la marque Vevor.
MODE D'EMPLOI CW-5200 Vevor
Technique Assistance et certificat de garantie électronique www.vevor.com/support
REFROIDISSEUR D'EAU INDUSTRIEL MANUEL DE L'UTILISATEUR
MODÈLE : CW-5200
Bien que le courant de fonctionnement moyen du refroidisseur soit faible, le courant de fonctionnement instantané peut parfois atteindre 6 à 10 ampères (le courant de fonctionnement instantané du modèle d'alimentation AC110V est possible jusqu'à 10 à 1 5 ampères).
- VEUILLEZ VOUS ASSURER QUE LE REFROIDISSEUR EN FONCTIONNEMENT A UNE TENSION STABLE ET NORMALE !
Étant donné que le compresseur de réfrigération est plus sensible à l'alimentation électrique et à la tension, la tension de fonctionnement de notre produit standard est de 220 ^ 240 V (le modèle 110 V est de 110 à 120 V), si vous avez vraiment besoin d'une plage de tension de fonctionnement plus large, nous pouvons la personnaliser.
- S'IL VOUS PLAÎT, UNE FRÉQUENCE D'ALIMENTATION INADAPTÉ CAUSERA DES DOMMAGES AU REFROIDISSEUR !
Veuillez sélectionner le mode : 50 Hz ou 60 Hz en fonction de la situation réelle
- POUR PROTÉGER LA POMPE, IL EST STRICTEMENT INTERDIT DE FAIRE FONCTIONNER LE REFROIDISSEUR SANS EAU DANS LE RÉSERVOIR DE STOCKAGE !
La nouvelle machine est emballée après avoir vidé toute l'eau du réservoir, veuillez donc vous assurer que le réservoir contient suffisamment d'eau et qu'il y de l'eau à l'intérieur de la machine avant de démarrer, sinon il est facile d'endommager la pompe. Lorsque le niveau d'eau est inférieur à la plage verte (normale) de la jauge de niveau d'eau, la capacité de refroidissement de nos refroidisseurs diminuera légèrement. Par conséquent, assurez-vous que le niveau
d'eau se situe dans la plage verte (normale). Les pompes sont strictement interdites en drainage circulant !
12. VEUILLEZ ASSURER QUE L'ENTRÉE ET LA SORTIE D'AIR SONT BIEN VENTILÉES !
La sortie d'air de l'obstacle à l'arrière du refroidisseur doit être au moins 30 cm, cela devrait être au moins 8 cm entre l'obstacle et la prise d'air latérale.
13. LE FILTRE DOIT ÊTRE NETTOYÉ RÉGULIÈREMENT !
Le compteur de poussière doit être déverrouillé et nettoyé, sinon cela entraînerait de graves problèmes de colmatage du refroidisseur.
14. FAITES ATTENTION À L'EFFET DES CONDENSAT !
À mesure que l'humidité ambiante augmente, lorsque la température de l'eau est inférieure à la température ambiante, le condensat crée des tuyaux circulaires et des pièces de refroidissement à la surface de l'eau. Si cela se produit, il est recommandé de régler une température d'eau plus élevée ou de maintenir au chaud les tuyaux connectés et les composants de refroidissement.
USAGE PROFESSIONNEL UNIQUEMENT !
Cet appareil ne doit pas être utilisé par un enfant ou une personne présentant d'déficiences physiques, sensorielles ou physiques, sensorielles ou physiques, ou un manque d'expérience et de connaissances, à moins qu'une surveillance ou de instructions ne soient données, et l'enfant n'est pas autorisé à jouer avec des appareils électriques. !
L'eau en circulation du refroidisseur d'eau doit utiliser un récipient scellé pour une utilisation normale, tel que l'eau de refroidissement du tube laser. Les récipients non scellés ne peuvent pas circuler, comme les bassins d'eau, les seaux ne peuvent pas être utilisés pour faire circuler l'eau de refroidissement avec les refroidisseurs d'eau.
SPECIFICATIONS
| Modèle | CW-5200 | |
| tension | AC220-240V | AC120V |
| fréquence | 50Hz | 60Hz |
| pouvoir | 550 W | 600W |
| Capacité de refroidissement | 1,45 kW | 1,7 kW |
| Réfrigérant | R134a | |
| des bruits | ≤ 80 dB | |
| Capacité du réservoir d'eau | 7L | |
| Débit maximal | 13L/min | |
| Puissance de la pompe | 30W | |
| Le matériau principa | Fer, cuivre | |
| Sécurité | Protection contre les surintensités du compresse alarme de débit, alarme de surchauffe | |

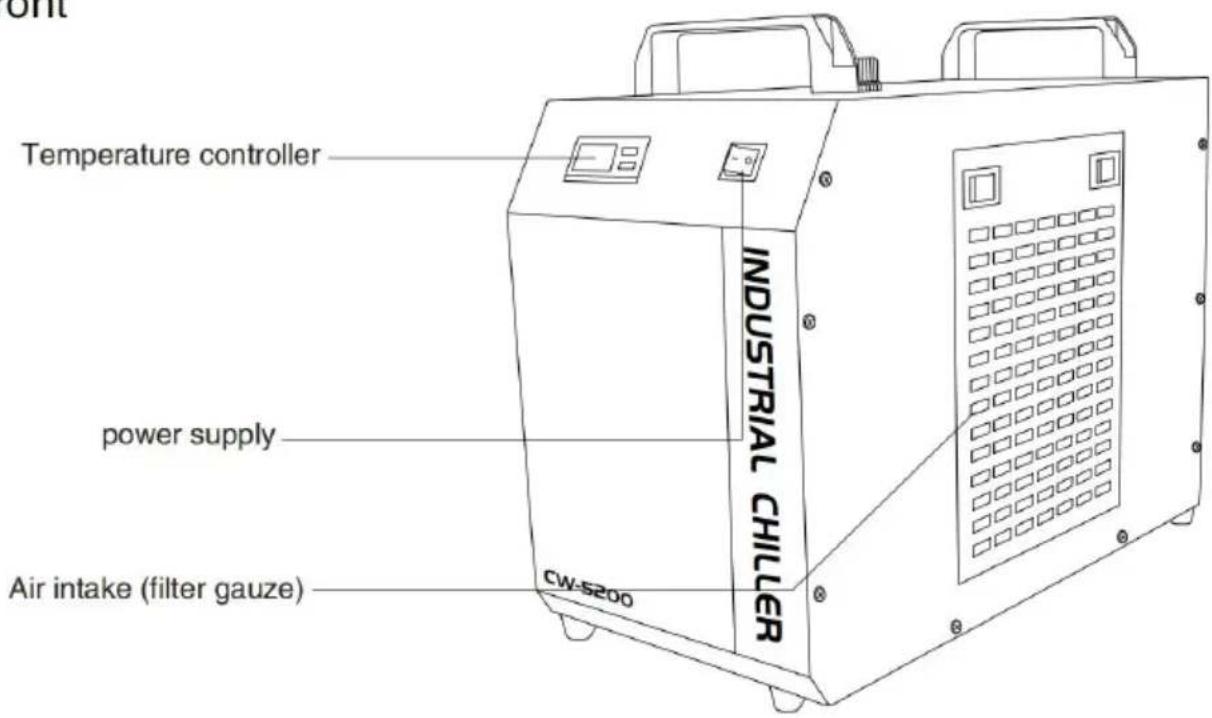

DEVICE ILLUSTRATION
front


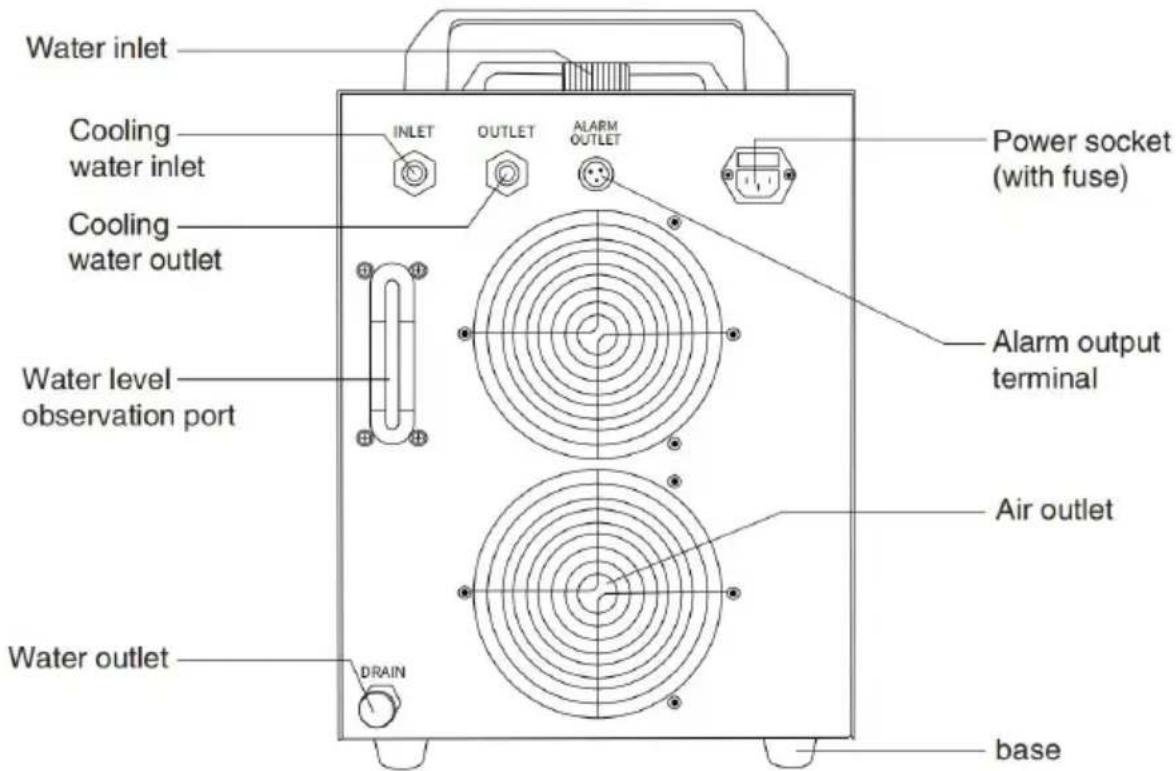

Temperature controller INDUSTRIAL CHILLER power supply Air intake (filter gauze) CW-5200behind
L'installation de ce refroidisseur industriel est très simple.
La première installation d'une nouvelle machine peut être effectuée en suivant ces étapes :
 | 1.OUVREZ LE COLIS POUR VÉRIFIER SI LA MACHINE EST FIXÉE ET TOUS LES ACCESSOIRES NÉCESSAIRES SONT COMPLETS |
 | 2.OUVREZ L'ENTRÉE D'ALIMENTATION EN EAU POUR FOURNIR DE L'EAU DE REFROIDISSEMENT (NE PAS DÉVERSER L'EAU!).Observez la jauge de niveau d'eau et ajoutez de lentement en prenant soin de ne pas laisser l'eau déborder ! Pour le refroidissement des équipemenen acier au carbone, une quantité appropriée d'ad pour eau de refroidissement (eau anticorrosion) do être ajoutée à l'eau. Utilisateurs par temps froid les régions doivent utiliser un antigel non corrosif. |
 | 3.RACCORDEZ LES TUYAUX D'ENTRÉE ET DE SORTIE SELON LES CONDITIONS DU SYSTÈME |
| 4.BRANCHEZ L'ALIMENTATION ÉLECTRIQUE ET ALLUMEZ L'INTERRUPTEUR D'ALIMENTATION. (NE PAS COMMENCER SANSEAU DANS LE RÉSERVOIR !)(1) L'interrupteur d'alimentation est allumé et la pompe de circulation refroidisseur commence à fonctionner. La première opération peut provoquer davantage de bulles dans le tuyau, provoquant des alarme occasionnelles pour la circulation, mais après quelques minutes de fonctionnement, le fonctionnement reviendra à la normale.(2) Après le premier démarrage, la conduite d'eau doit être immédiat vérifiée pour détecter toute fuite.(3) L'alimentation électrique est allumée, si la température de l'eau en inférieure à la valeur définie, il est normal que le ventilateur et les parties de la machine ne fonctionnent pas. Le contrôleur de tempéra contrôlera automatiquement l'état de fonctionnement des électrovannes compresseur, des ventilateurs et d'autres composants en fonction des paramètres de contrôle définis.(4) Étant donné que le redémarrage du compresseur et des autres composants prend beaucoup de temps, en fonction de différentes conditions, le temps varie de quelques quelques secondes à quelque minutes, alors n'éteignez pas l'alimentation fréquemment et ne l'allume pas encore. | |
Le premier démarrage du nouveau refroidisseur draine l'air dans la conduite d'eau, provoquant une légère baisse du niveau d'eau, mais afin de main le niveau d'eau dans la zone verte, il est permis d'ajouter à nouveau suffisamment d'eau. Veuillez observer et enregistrer le niveau d'eau actuel, vér à nouveau après que le refroidisseur a fonctionné pendant un certain temps et si le niveau d'eau b de manière significative, veuillez revérifier la fuite de la conduite d'eau.
⑥.AJUSTEZ LES PARAMÈTRES DU RÉGULATEUR DE TEMPÉRATURE.
Les séries CW-5000/5200 utilisent des thermostats intelligents.
Habituellement, l'utilisateur n'a pas besoin de l'ajuster. Si c'est vraime nécessaire. Voir "État de fonctionnement et réglage des paramètres".
Le nouveau contrôleur de température intelligent T503 ne nécessite aucun contrôle de régulation. Paramètres dans des conditions normales.
Les paramètres de contrôle peuvent être ajustés en fonction de la température ambiante pour répondre aux exigences de dissipation thermique de l'équipement.
Le nouveau contrôle de température intelligent T504 sélectionne le mode de contrôle de température constante comme réglage d'usine, et la température de l'eau est de 25 °C, qui peut être ajustée par l'utilisateur selon ses besoins.
Les fonctions et la structure des contrôleurs T503 et T504 sont les mêm à l'exception des réglages des paramètres d'usine.

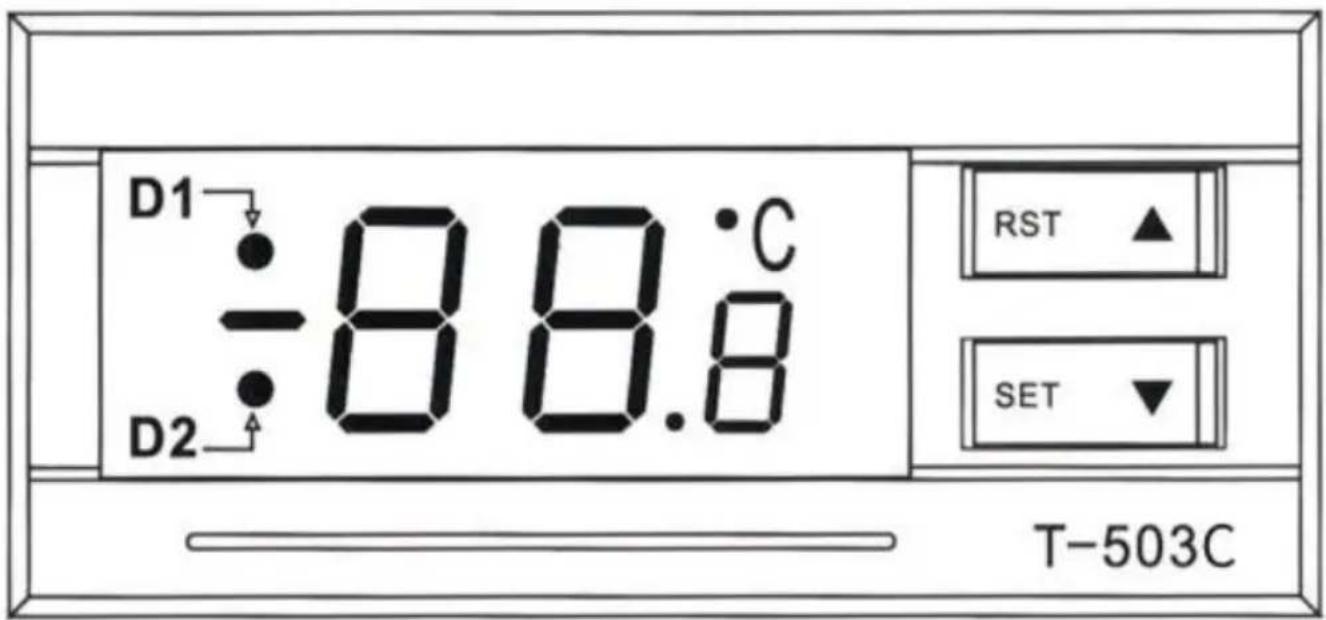

DISPLAY PANEL AND BUTTONS
(4) Description de l'affichage : la zone d'affichage des données du tableau d'exercices manuel affiche la température, les paramètres du système, les codes d'alarme et d'autres données ; La période de clignotement de chaque champ est de 1 seconde ; Après la mise sous tension, l'affichage complet fonctionne normalement après environ 5 secondes.
(5) Description du symbole d'affichage :
| LUMIÈRE | ÉTAT | FONCTION OU SIGNIFICATION |
| Lumière rouge coin supérieur gauche | Allumer | Le contrôleur fonctionne en mode de contrôle intelligent |
| clignotant | Le contrôleur fonctionne en mode température constante | |
| éteindre | Le contrôleur est en mode paramétrage | |
| Lumière rouge coin inférieur gauche | Allumer | Le contrôleur est dans un état refroidi |
| clignotant | Le contrôleur est dans un état non refré | |
| éteindre | Le contrôleur est dans un état microref |
(6) Description de la définition clé :
| FRAPPE | NOM | PRINCIPALES CARACTÉRISTIQUES |
| TVD clé | Déterminer la clé | Bouton OK pour enregistrer et quitt après avoir défini les données |
| ENSEMBLE clé | Définir la clé | Modifier les réglages des paramètre |
| Touche ▲ | Composez la clé | Les valeurs numériques/entrées de paramètres sont incrémentées |
| Touche ▼ | Composez la touche | Numérique décrément de saisie de valeur/paramètre |
KEY PRESS INSTRUCTIONS
| TRIER | FRAPPE | FONCTION | DESCRIPTION DE L'OPÉRATION |
| 1 | ▲+▼+RST | Réglage des paramètres d'usine | Appuyez et maintenez la touche ▲▼ et la touche RST même temps après la mise sous tension du thermostat, affichez 99 après trois secondes, appuyez sur la touche pour modifier le mot de passe du réglage d'usine (50), appuyez sur la touche SET pour entrez dans le menu, pouvez modifier le réglage d'usine, vous pouvez modifier paramètres (F0 ~ A13). Appuyez sur OK (RST) pour mo et enregistrer les paramètres aux paramètres d'usine. |
| 2 | ▲+SET | Paramètre utilisateur ajustement | 1. Appuyez d'abord et maintenez la touche ▲, puis app simultanément sur la touche SET pendant cinq secondes afficher 0, appuyez à ce moment sur la touche ▲▼ pour sélectionner le mot de passe défini, puis appuyez sur la touche OK, si le Le mot de passe est correct, l'écran p F0 et entre dans l'état de réglage. L'indicateur du panne clignote pour indiquer que le contrôleur est maintenant d l'état de paramétrage. Si le mot de passe est incorrect, l'affichage de la température est renvoyé.2. Après être entré dans l'état de réglage, appuyez sur touche ▲ pour parcourir tour à tour les éléments de rég de sélection, et appuyez sur la touche▼ pour faire déf dans la direction opposée. (Afficher uniquement F0-F11) Sélectionnez l'élément défini, puis appuyez sur la touche réglage pour accéder au niveau suivant de modification paramètres, affichez la valeur définie d'origine, appuyez s touche ▲▼ pour modifier la valeur du paramètre, puis appuyez sur la touche de réglage pour revenir à l'éléme réglage du menu précédent.3. Appuyez sur la touche OK (RST) à tout moment,enregistrez les paramètres modifiés, quittez l'état de réglage des paramètres, retournez l'affichage de la température et exécutez selon les nouveaux paramètres. Si aucune touc n'est enfoncée dans les 20 secondes, le contrôleur quitté automatiquement l'état de réglage des paramètres et n'enregistrera pas les paramètres modifiés. (Lorsque l'état réglage des paramètres, le système fonctionne selon les paramètres d'origine) |
| 3 | ▲+▼ | Réglage des paramètres | Après avoir maintenu la touche ▲▼ en même temps, le thermostat est allumé et "rE" s'affiche après trois second la valeur du paramètre fabricant nouvellement ajustée (le paramètre ajusté par " ▲+▼+RST") prend effet, et revie fonctionnement normal après trois secondes. |
| 4 | ▼ | Vérifiez la température de la pièce valeur du débit (voyant rouge D1 clignotant) | 1. Appuyez une fois sur la touche ▼ pour afficher t1, p appuyez sur la touche ▼ pour afficher la température ambiante.2. Appuyez une fois sur la touche ▼ pour afficher puis appuyez sur la touche ▼ pour afficher le débit 1 (pour litre : L).3. Appuyez une fois sur la touche ▼ pour t3, puis appuyez sur la touche ▼ pour afficher le débit (unique pour le litre : L).4. Aucun bouton n'est enfoncé température de l'eau est rétablie après six secondes.Remarque : Trafic réel L = fréquence de débit HZ/coeffif de débit. |
| 5 | ENSEMBLE | Ajustement rapide | Appuyez sur la touche SET pendant que le thermostat fonctionne correctement :1. Le thermostat fonctionne en mode température consta du thermostat intelligent et le panneau affiche la valeur paramètre F0 (température réglée).2. Le thermostat fonctionne en mode intelligent et le par affiche la valeur du paramètre F1 (valeur de différence température). Le panneau D1 clignote maintenant, indiqua que le contrôleur est maintenant dans l'état de réglage de paramètre.Appuyez sur la touche ▲▼ pour modifier le paramètre, appuyez sur la touche SET ou appuyez dessus sans touc pendant 20 secondes alors ne sauvegardez pas et quittez. Si vous appuyez si touche RST, le disque est enregistré et quitté, et le nou paramètre prend effet. |
| 6 | ENSEMBLE+RST | Mode auto-test | Pendant les 5 minutes de mise sous tension, appuyez simultanément sur la « touche SET » et la « touche R$ pendant 10 secondes pour entrer en mode auto-test et effectuez tour à tour la logique suivante :1. Affichez la version du programme.2. Affichage -11.1 ~-22.2 Tous les voyants sont allumés relais du compresseur est fermé et déconnecté une fois3. Affichage -33.3 Tous les voyants sont allumés et le l'électrovanne est fermé.4. Affichage 444 Tous les voyants sont éteints et le rela l'électrovanne est déconnecté.5. Affichage 555 ~ 666 Tous les voyants sont éteints et relais d'alarme est fermé et déconnecté une fois.6. Affichage 777 ~ 888 Tous les voyants sont éteints et buzzer sonne une fois. 7. Quittez le mode d'autotest. |
Après la mise sous tension, le panneau d'affichage doit clignoter pendant secondes en même temps, l'indicateur d'affichage et le tube numérique (y compris D1, D2, - jour. jour), lorsque la valeur de température de la température ambiante et de la température de l'eau affichées est différent de la La température réelle, A4, A5 peut être ajustée pour corriger la va de température affichée.
4. Sécurité intégrée
Dans l'état d'alarme du thermostat, appuyez sur n'importe quelle touche pour arrêter le son de la sonnerie d'alarme, l'écran d'affichage affiche le code d'alarme et lorsque la condition d'alarme est éliminée, l'écran d'affichage revient à l'affichage normal.
5. Code d'alarme et logique de contrôle :
| CODE D'ALARME | CONTENU DE L'ALARME | CONDITIONS D'ALARME |
| E1 | La température ambient est très élevée | Température ambiante> F6 (valeur d'alarme de température ultra-élevée) |
| E2 | La température de l'eau est très élevée | Température de l'eau> température de réglage de la température de l'eau + F4 (alarme de température d l'eau très élevée) |
| E3 | La température de l'eau est ultra basse | Température de l'eau < température de réglage de l température de l'eau -F5 (alarme ultra-basse detempérature de l'eau) |
| E4 | Panne du capteur de température ambiante | Le capteur de température ambiante est en court-circ ou ouvert |
| E5 | Panne du capteur de température d'eau | Le capteur de température de l'eau est en court-circ ouvert |
| E6 | Alarme trafic 1 | Lorsque A9=0, le débit 1 entre pour démarrer l'alarm lorsqu'un débit < F10 (valeur d'alarme débit 1) est détecté, et sort de l'alarme lorsque le débit > F10 (d'alarme débit 1); Lorsque A9 = 1, l'interrupteur d'e du débit 1 déclenche une alarme lorsqu'il est ouvert l'alarme de sortie est désactivée lorsque l'interrupteur allumé. |
| E7 | Alarme trafic 2 | Lorsque A11=0, l'entrée débit 2 déclenche l'alarme lorsqu'un débit < F11 (valeur d'alarme débit 2) est détecté, et l'alarme est quittée lorsque débit > F11 d'alarme débit 2).Lorsque A11=1, l'alarme est activée lorsque l'interrup d'entrée du débit 2 est ouvert et l'alarme est quittée lorsque l'interrupteur est allumé. |
Se concentrer:
- L'alarme E2 n'est efficace qu'après avoir respecté le délai d'alarme de démarrage (A1) ou entré dans la section de température cible (c'est-à-dire entre la température réglée et la température réglée + différence de retour de réfrigération F2) après la mise sous tension du thermostat.
- L'alarme E3 n'est efficace qu'après avoir respecté le délai d'alarme de démarrage (A1) et après la mise sous tension du thermostat, la température de l'eau entre dans la section de température cible (c'est-à-dire entre la température réglée et la température réglée + différence de retour de réfrigération F2).
- Lorsque le délai d'alarme de mise sous tension A1 est réglé sur 0, l'alarme ultra-élevée de température de l'eau E2 se déclenchera immédiatement lorsque la température de l'eau est très élevée lors de la mise sous tension ; Lorsque la température de l'eau à la mise sous tens est ultra basse, l'alarme ultra basse de température de l'eau E3 se
déclenche immédiatement
6. État de la sortie relais en cas d'alarme :
- En cas d'alarme E1, E2, E3, le compresseur et l'électrovanne de réfrigérant sont contrôlés selon la logique de contrôle normale.
- Le réglage de la température de l'eau (F0) du contrôleur lorsque l'alar E4 fonctionne selon le réglage d'usine. Lors du fonctionnement en mode température constante, il n'y a pas d'alarme E4.
- Lorsque l'alarme E5 déclenche, le système passe automatiquement à l'état de réfrigération.
MENU DESCRIPTION
| CODE | MONTER LE PROJET | GAMME | VALEUR PAR DÉFAUT | REMARQUE |
| F0 | Régler la température | F9~F8/-20~40 | 25,0 | Mode température intelligent Mode thermostatique |
| F1 | Valeur de différence de température | - 15~5 | -2.0 | |
| F2 | Différentiel de réfrigération arrière | 0,1 ~ 3,0 | 0,3 | Précision 0,1 degrés |
| F3 | Mode de contrôle | 0~1 | 1 | 1 intelligent, 0 thermostat |
| F4 | Alarme de température de l'eau très élevée | 1~20 | 10,0 | |
| F5 | Alarme ultra basse de température de l'eau | 1~20 | 15,0 | |
| F6 | Alarme pour températures élevées | 40~50 | 45,0 | |
| F7 | mot de passe | 00~99 | 8 | |
| F8 | Ensemble maximum la température de l'eau | (F9+1)~40 | 30,0 | |
| F9 | Ensemble minimum la température de l'eau | 1~ (F8-1) | 20,0 | |
| F10 | Valeur d'alarme trafic 1 | 0,0 ~ 10,0 | 0,5 | 0,0 = Annuler l'alarme |
| F11 | Valeur de l'alarme trafic 2 | 0,0 ~ 10,0 | 0,0 | 0,0 = Annuler l'alarme |
| A0 | Différentiel de chauffage arrière | 0,1 ~ 3,0 | 0,5 | |
| A1 | Délai d'alarme à la mise s tension | 0~30 | 5 | minute |
| A2 | Délai de mise sous tension | 10~99 | 30 | deuxième |
| A3 | Délai de transition d'état | 0 ~ 99 | 20 | deuxième |
| A4 | Correction de la températur ambiante | - 5,0~5,0 | 0,0 | |
| A5 | Correction de la température de l'eau | - 5,0~5,0 | 0,0 | |
| A6 | Coefficient d'inertie du système | 2~30 | 8 | |
| A7 | Protection contre le démarrage du compresseur | 0 ~ 99 | 30 | deuxième |
| A8 | Unité de température | 0~1 | 0 | 0 = Celsius1 = Fahrenheit (non pris en charge) |
| A9 | Détection de trafic 1 mode d'entrée | 0~1 | 1 | 00 = quantité d'impulsion 0 quantité de commutation |
| A10 | Débit 1 facteur | 0,0~60,0 | 13,0 | Lorsqu'il est réglé sur 0 ou le coefficient n'a aucun effe |
| A11 | Mode d'entrée de détection de trafic 2 | 0~1 | 0 | 00 = quantité d'impulsion 0 quantité de commutation |
| A12 | Facteur de débit 2 | 0,0~60,0 | 13,0 | Lorsqu'il est réglé sur 0 ou le coefficient n'a aucun effe |
| A13 | Alarme de retard de circulation | 00 ~ 60 heures | 2 | deuxième |
