MANUALE UTENTE CW-5200 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

REFRIGERATORE D'ACQUA INDUSTRIALE MANUALE D'USO

MODELLO: CW-5200

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leg attentamente il manuale di istruzioni.

WARN

1. ASSICURARSI CHE L'ALIMENTAZIONE E LA PRESA DI CORRENTE SIANO IN BUON CONTATTO E CHE IL FILO DI TERRA DEVE ESSERE SALDO!

Sebbene la corrente di lavoro media del refrigeratore sia piccola, la corrente di lavoro istantanea a volte può raggiungere 6\~10 ampere (la corrente di lavoro istantanea del modello con alimentazione AC110V è possibile fino a 10\~1 5 ampere)

1. ASSICURARSI CHE IL REFRIGERATORE FUNZIONANTE ABBIA UNA TENSIONE STABILE E NORMALE!

Poiché il compressore di refrigerazione è più sensibile all'alimentazione e alla tensione, quindi la tensione di funzionamento del nostro prodotto standard è 220 240 V (il modello a 110 V è 110-120 V), se è davvero necessario un intervallo tensione di funzionamento più ampio, possiamo personalizzarlo.

1. SI PREGA DI UNA FREQUENZA DI POTENZA NON CORRISPONDENTE CAUSERA' DANNI AL REFRIGERATORE!

Selezionare la modalità: 50Hz o 60Hz a seconda della situazione reale.

1. PER PROTEGGERE LA POMPA È ASSOLUTAMENTE VIETATO FAR FUNZIONARE IL REFRIGERATORE SENZA ACQUA NEL SERBATOIO D ACCUMULO!

La nuova macchina viene imballata dopo aver scaricato tutta l'acqua nel serbatoio quindi assicurarsi che il serbatoio abbia abbastanza acqua e che ci sia acqua all'interno della macchina prima di iniziare, altrimenti è facile danneggiare la pompa. Quando il livello dell'acqua è al di sotto dell'intervallo verde (normale) dell'indicatore del livello dell'acqua, la capacità di raffreddamento dei nostri refrigeratori diminuirà leggermente. Pertanto, assicurarsi che il livello dell'acqua sia nell'intervallo verde (normale). Le pompe sono severamente vietate facendo

circolare il drenaggio!

26. ASSICURARSI CHE L'INGRESSO E L'USCITA DELL'ARIA SIANO BEN VENTILATI!

L'uscita dell'aria dall'ostacolo al retro del frigorifero deve essere almeno 30 cm, e dovrebbe essere almeno 8 cm tra l'ostacolo e la presa d'aria laterale.

27. IL FILTRO DEVE ESSERE PULITO REGOLARMENTE!

Il misuratore di polvere deve essere sbloccato e pulito, altrimenti si causerà un grave intasamento del frigorifero.

28. ATTENZIONE ALL'EFFETTO DELLA CONDENSA!

All'aumentare dell'umidità ambientale, quando la temperatura dell'acqua è inferiore alla temperatura ambiente, la condensa creerà tubi circolari e parti di raffreddamento sulla superficie dell'acqua. In tal caso, si consiglia di impostare una temperatura dell'acqua più elevata o di mantenere caldi i tubi collegati e i componenti di raffreddamento.

SOLO PER USO PROFESSIONALE!

Questo dispositivo non deve essere utilizzato da un bambino o da una persona con disabilità fisiche, sensoriali o fisiche, sensoriali o fisiche, o con mancanza di esperienza e conoscenza, a meno che non venga fornita supervisione o istruzione e al bambino non sia consentito giocare con apparecchi elettrici!

L'acqua circolante del refrigeratore d'acqua deve utilizzare un contenitore sigillato per l'uso normale, come l'acqua di raffreddamento del tubo laser. I contenitori noi sigillati non possono circolare, come i bacini d'acqua, i secchi non possono esser utilizzati per il raffreddamento dell'acqua circolante con i refrigeratori d'acqua.

SPECIFICATIONS

Modello	CW-5200
voltaggio	CA 220-240 V	CA 120 V
frequenza	50Hz	60Hz
energia	550 W	600W
Capacità di raffreddamento	1,45 kW	1,7 kW
Refrigerante	R134a
rumori	≤ 80dB
Capacità del serbatoio dell'acqua	7 litri
Flusso massimo	13 l/min
Potenza della pompa	30 W
Il materiale principale	Ferro, rame
Sicurezza	Allarme di flusso di protezione da sovracorrente compressore, allarme di sovratemperatura

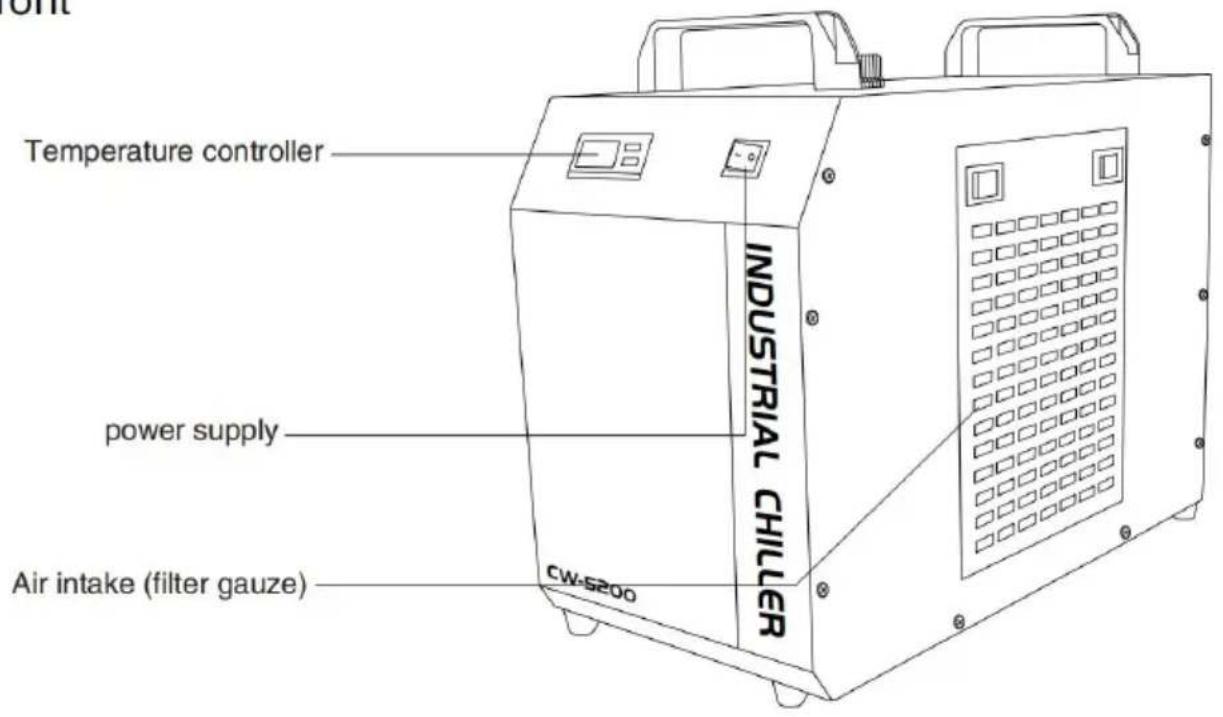

DEVICE ILLUSTRATION

front

Temperature controller INDUSTRIAL CHILLER power supply Air intake (filter gauze)

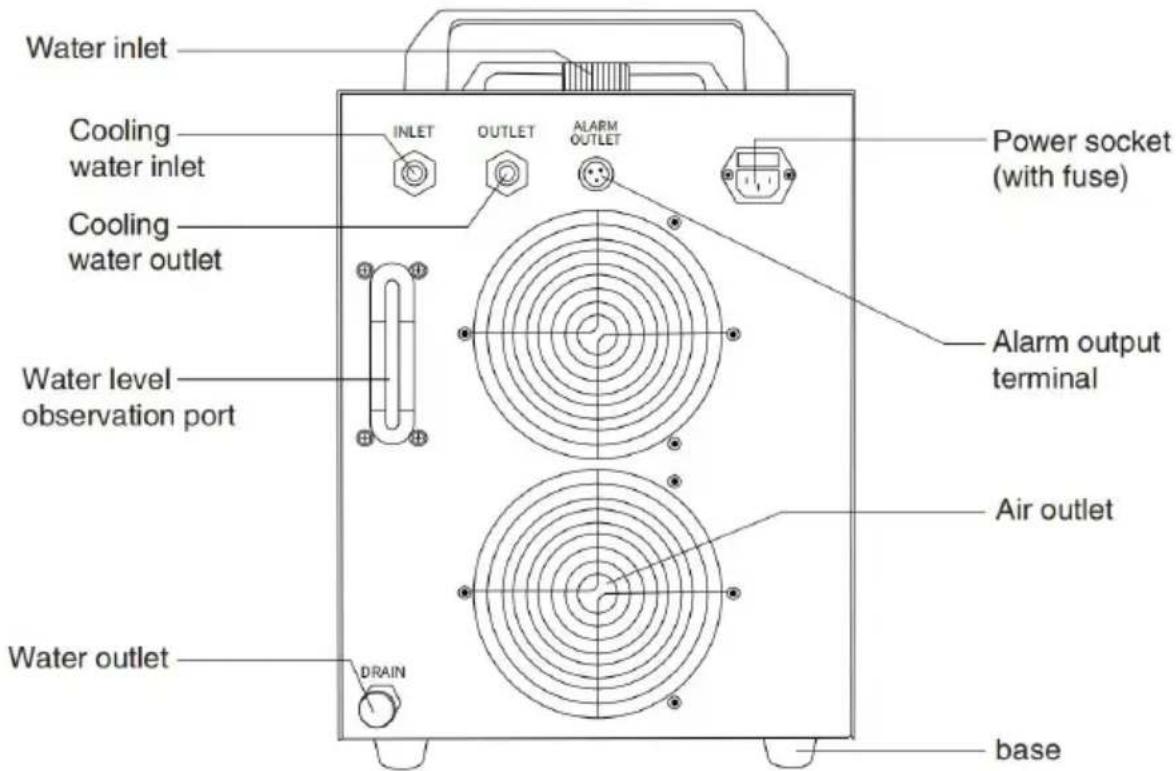

behind

Installare questo refrigeratore industriale è molto semplice.

La prima installazione di una nuova macchina può essere effettuata seguendo questi passaggi:

	1.APRIRE LA CONFEZIONE PER VERIFICARE S LA MACCHINA È FISSA E TUTTI GLI ACCESSO NECESSARI SONO COMPLETI.
	2.APRIRE L'INGRESSO DELL'ACQUA PER FORNIRE ACQUA DI RAFFREDDAMENTO (NON VERSARE L'ACQUA!).Osservare l'indicatore del livello dell'acqua e aggiungere acqua lentamente, facendo attenzione non farla traboccare! Per il raffreddamento delle apparecchiature in acciaio al carbonio, è necessaraggiungere all'acqua una quantità adeguata di additivo per l'acqua di raffreddamento (acqua anticorrosione). Utenti al freddole regioni dovrebbero utilizzare antigelo non corrosivo.
	3.COLLEGARE I TUBI DI ASPIRAZIONE E USC SECONDO LE CONDIZIONI DELL'IMPIANTO.
4.COLLEGARE L'ALIMENTATORE E ACCENDERE L'INTERRUTTORE (NON INIZIARE SENZA ACQUA NEL SERBATOIO!) (1) L'interruttore di alimentazione è acceso e la pompa di circolazione refrigeratore inizia a funzionare. La prima operazione potrebbe causar bolle nel tubo, provocando occasionali allarmi per il traffico, ma dopo minuti di funzionamento tornerà alla normalità. (2) Dopo la prima messa in funzione è necessario controllare immediatamente la tenuta della tubazione dell'acqua. (3) L'alimentazione è accesa, se la temperatura dell'acqua è inferiore valore impostato, è normale che la ventola e altre parti della macchi funzionino. Il termoregolatore controllerà automaticamente lo stato di funzionamento delle elettrovalvole del compressore, dei ventilatori e d componenti in base ai parametri di controllo impostati. (4) Poiché il riavvio del compressore e degli altri componenti richiede tempo, a seconda delle diverse condizioni, il tempo varia da pochi di secondi a pochi minuti, quindi non spegnere e riaccendere frequenter l'alimentazione Ancora.

Al primo avvio del nuovo refrigeratore, l'aria nel tu dell'acqua viene scaricata, provocando un leggero calo del livello dell'acqua, ma per mantenere il liv dell'acqua nell'area verde, è consentito aggiungere nuovamente acqua a sufficienza. Si prega di osservare e registrare il livello attuale dell'acqua, ricontrollare dopo che il refrigeratore è rimasto in funzione per un certo periodo di tempo e se il liv dell'acqua scende in modo significativo, si prega di ricontrollare la perdita del tubo dell'acc

⑥.REGOLARE I PARAMETRI DEL REGOLATORE DI TEMPERATURA La serie CW-5000/5200 utilizza termostati intelligenti. Di solito l'utente ha bisogno di regolarlo. Se è davvero necessario. Vedi "Stato di funzionamento e regolazione dei parametri".

Il nuovo termoregolatore intelligente T503 non richiede alcun controllo di regolazione. Parametri in condizioni normali.

I parametri di controllo possono essere regolati in base alla temperatura ambiente per soddisfare i requisiti di dissipazione del calore dell'apparecchiatura.

Il nuovo controllo intelligente della temperatura T504 seleziona la modalità di controllo della temperatura costante come impostazione di fabbrica, e la temperatura dell'acqua è di 25°C, che può essere regolata dall'utente secondo necessità.

Le funzioni e la struttura dei controller T503 e T504 sono le stesse, ad eccezione delle impostazioni dei parametri di fabbrica.

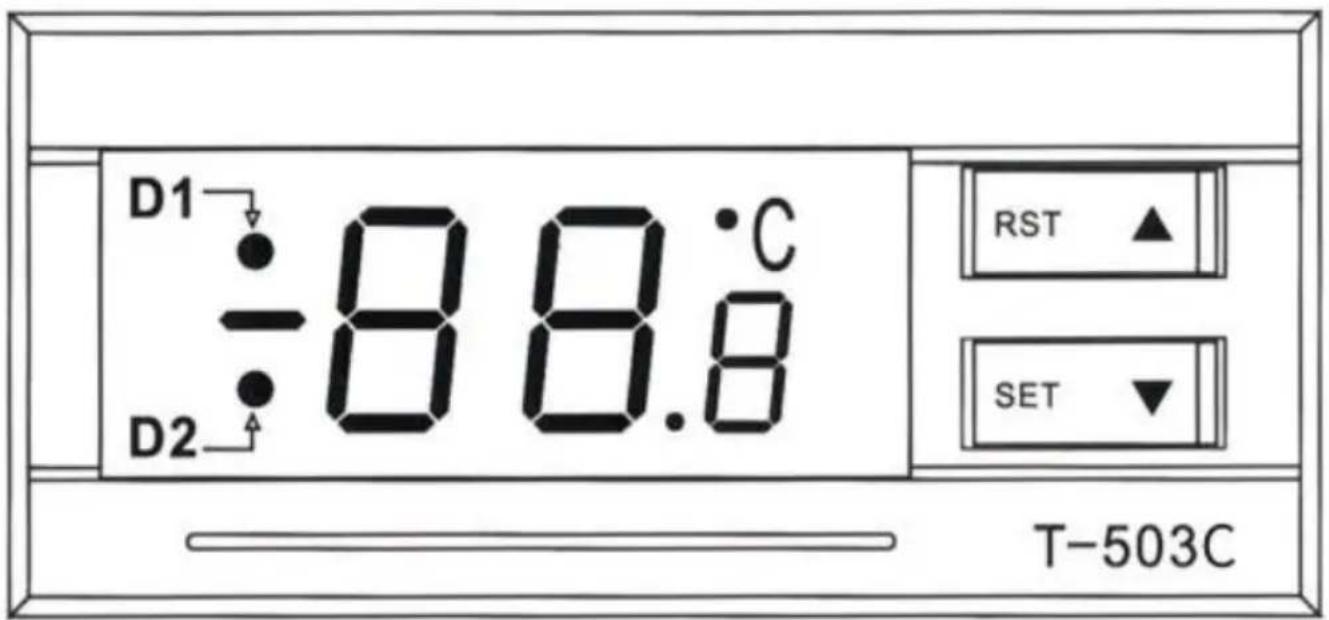

DISPLAY PANEL AND BUTTONS

D1 -8 8.8 °C D2 RST ▲ SET ▼ T-503C

(10)Descrizione del display: l'area di visualizzazione dei dati della pedana manuale visualizza la temperatura, i parametri di sistema, i codici di allarme e altri dati; Il periodo di lampeggio per ciascun campo è di 1 secondo; Dopo l'accensione, il display completo funziona normalmente dopo circa 5 secondi.

(11) Descrizione dei simboli visualizzati:

LEGGERO	STATO	FUNZIONE O SIGNIFICATO
Luce rossaaccesaangolo in alto asinistra	Accendere	Il controller funziona in modalità di controllo intelligente
	lampeggiante	Il controller funziona in modalità temperatura costante
	spegnere	Il regolatore si trova nella modalità parametrizzazione
Luce rossaaccesaangolo inferiore sinistro	Accendere	Il controller è in uno stato raffreddal
	lampeggiante	Il controller è in uno stato non raffreddato
	spegnere	Il controller è in uno stato di microraffreddamento

(12)Descrizione della definizione chiave:

TASTO	NOME	CARATTERISTICHE PRINCIPALI
RST chiave	Determinare la chiave	Pulsante OK per salvare e uscire aver impostato i dati
IMPOSTATO chiave	Imposta la chiave	Modificare le impostazioni dei parametri
Tasto ▲	Componi la chiave	I valori numerici/le voci dei paramevengono incrementati
Tasto ▼	Comporre il tasto	Numerico decremento della voce valore/parametro

KEY PRESS INSTRUCTIONS

ORDINARE	TASTO	FUNZIONE	DESCRIZIONE DELL'OPERAZIONE
1	▲+▼+RST	Regolazione dei parametri di fabbrica	Premere e tenere premuto il tasto ▲▼ e il tasto RST contemporaneamente dopo l'accensione del termostato, visualizzare 99 dopo tre secondi, premere il tasto ▲▼ modificare la password dell'impostazione di fabbrica (50), premere il tasto SET per accedere al menu, è possibile modificare le impostazioni di fabbrica, è possibile modificar parametri (F0~A13). Premere OK (RST) per modificare e salvare i parametri alle impostazioni di fabbrica.
2	▲+IMP	Parametro utente regolazione	1. Innanzitutto tenere premuto il tasto ▲, quindi premere contemporaneamente il tasto SET per cinque secondi pe visualizzare 0, a questo punto premere il tasto ▲▼ per selezionare la password impostata, quindi premere il tasto OK, se la password è corretta, il display passa a F0 ec nello stato di impostazione. L'indicatore del pannello D1 lampeggia per indicare che il controller è ora nello stato impostazione dei parametri. Se la password è errata, vie restituita la visualizzazione della temperatura.2. Dopo essere entrati nello stato di impostazione, preme tasto ▲ per scorrere a turno le voci di impostazione de selezione e premere il tasto▼ per scorrere nella direzio opposta. (Visualizza solo F0-F11) Selezionare la voce impostata, quindi premere il tasto di impostazione per accedere al livello successivo di modifica del parametro, visualizzare il valore impostato originale, premere il tasto per modificare il valore del parametro, quindi premere ilset per tornare alla voce di impostazione del menu precedente.3. Premere il tasto OK (RST) in qualsiasi momento, salv parametri modificati, uscire dallo stato di impostazione de parametri, tornare alla visualizzazione della temperatura e eseguire secondo i nuovi parametri. Se non viene premu alcun tasto entro 20 secondi, il controller uscirà automaticamente dallo stato di impostazione dei parametri non salverà i parametri modificati. (Quando è impostato stato dei parametri, il sistema funziona secondo i parami originali)
3	▲+▼	Regolazione dei parametri	Dopo aver tenuto premuto contemporaneamente il tasto il termostato si accende e dopo tre secondi viene visuali "rE" e il valore del parametro del produttore appena regi (il parametro regolato da " ▲+▼+RST") ha effetto, e rito funzionamento normale dopo tre secondi.
4	▼	Controlla la temperatura della stanza valore del flusso (luce rossa D1 lampeggiante)	1. Premere una volta il tasto ▼ per visualizzare t1, quir premere il tasto ▼ per visualizzare la temperatura ambie. Premere una volta il tasto ▼ per visualizzare t2, quindi premere il tasto ▼ per visualizzare la portata 1 (singola litro: L).3. Premere una volta il tasto ▼ per visualizzare quindi premere il tasto ▼ per visualizzare la portata 2 (per litro: L).4. Non viene premuto alcun pulsante e la temperatura dell'acqua viene ripristinata dopo sei second. Nota: traffico in tempo reale L = frequenza del flusso HZ/coefficiente di flusso.
5	IMPOSTATO	Regolazione rapida	Premere il tasto SET mentre il termostato funziona correttamente:1. Il termostato funziona nella modalità a temperatura costante del termostato intelligente e il pannello visualizza valore del parametro F0 (temperatura impostata).2. Il termostato funziona in modalità intelligente e il pan visualizza il valore del parametro F1 (valore della differen temperatura). Il pannello D1 ora lampeggia, indicando ch controller è ora nello stato di impostazione per il parame. Premere il tasto ▲▼ per modificare l'impostazione, quino premere il tasto SET oppure premerlo senza tasto per 2 secondi quindi non salvare ed uscire. Se si preme il tasto RST, viene salvato e si esce, e il nuovo parametro ha effetto.
6	IMPOSTA+RST	Modalità di autotest	Durante i 5 minuti di accensione, premere contemporaneamente il "tasto SET" e il "tasto RST" per secondi per accedere alla modalità di autotest ed esegui turno la seguente logica:1. Visualizza la versione del programma.2. Display -11.1 ~-22.2 Tutte le spie sono accese e il n compressore è chiuso e scollegato una volta.3. Display -33.3 Tutte le spie sono accese e il relè dell'elettrovalvola è chiuso.4. Display 444 Tutte le spie sono spente e il relè dell'elettrovalvola è scollegato.5. Display 555~666 Tutte le spie sono spente e il relè allarme è chiuso e disconnesso una volta.6. Display 777~888 Tutti gli indicatori luminosi sono sper cicalino suona una volta. 7. Uscire dalla modalità di auto

Dopo l'accensione, il display dovrebbe lampeggiare contemporaneamente per 3 secondi, l'indicatore e il tubo digitale (inclusi D1, D2, — giorno. giorno), quando il valore della temperatura della stanza visualizzata e dell temperatura dell'acqua è diverso da quello temperatura effettiva, A4, A5 possono essere regolati per correggere il valore della temperatura visualizzato.

10. A prova di errore

Nello stato di allarme del termostato, premere un tasto qualsiasi per interrompere il suono del cicalino di allarme, il display visualizza il codice allarme e, una volta eliminata la condizione di allarme, il display ritorna a visualizzazione normale.

11. Codice allarme e logica di controllo:

CODICE ALLARME	CONTENUTO DELL'ALLARME	CONDIZIONI DI ALLARME
E1	La temperatura della stanza è altissima	Temperatura ambiente> F6 (valore di allarme di temperatura ultraelevata)
E2	La temperatura dell'acqua è altissima	Temperatura dell'acqua> temperatura di impostazione della temperatura dell'acqua + F4 (allarme temperatu dell'acqua molto alta)
E3	La temperatura dell'acqua è ultra-bassa	Temperatura dell'acqua<temperatura di impostazione della temperatura dell'acqua -F5 (allarme di temperatdell'acqua ultra-bassa)
E4	Guasto del sensore dell temperatura ambiente	Il sensore della temperatura ambiente è in corto o a
E5	Guasto al sensore della temperatura dell'acqua	Il sensore della temperatura dell'acqua è in corto o a
E6	Allarme traffico 1	Quando A9=0, il flusso 1 entra per avviare l'allarme quando viene rilevato un flusso < F10 (valore allarm flusso 1), ed esce dall'allarme quando flusso > F10 (valore allarme flusso 1); Quando A9=1, l'interruttore ingresso del flusso 1 viene allarmato quando è aperi l'allarme di uscita viene disattivato quando l'interruttore acceso
E7	Allarme traffico 2	Quando A11=0, l'ingresso flusso 2 avvia l'allarme qua viene rilevato un flusso < F11 (valore allarme flusso l'allarme viene disattivato quando flusso > F11 (valore allarme flusso 2). Quando A11=1, l'allarme viene attivato quando l'interruttore di ingresso del flusso 2 è aperto e l'alla viene disattivato quando l'interruttore viene acceso

Concentrato:

1. L'allarme E2 è efficace solo dopo aver raggiunto il ritardo dell'allarme avvio (A1) o essere entrati nella sezione della temperatura target (ovvero tra la temperatura impostata e la temperatura impostata + differenza di ritorno della refrigerazione F2) dopo l'accensione del termostato

2. L'allarme E3 è efficace solo dopo aver rispettato il ritardo allarme di avvio (A1) e dopo l'accensione del termostato, la temperatura dell'acqua entra nella sezione della temperatura target (ovvero tra la temperatura impostata e la temperatura impostata + differenza di ritorno della refrigerazione F2).

3. Quando il ritardo dell'allarme di accensione A1 è impostato su 0, l'allarme di temperatura dell'acqua molto alta E2 verrà attivato immediatamente quando la temperatura dell'acqua è molto alta quando l'alimentazione è accesa; Quando la temperatura dell'acqua all'accensione è estremamente bassa, l'allarme di temperatura dell'acqua estremamente

bassa E3 viene attivato immediatamente

12. Stato dell'uscita relè in caso di allarme:

1. Quando si attiva l'allarme E1, E2, E3, il compressore e l'elettrovalvola del refrigerante vengono controllati secondo la normale logica di controllo.
2. L'impostazione della temperatura dell'acqua (F0) del controller quando l'allarme E4 funziona secondo l'impostazione di fabbrica. Quando si opera in modalità temperatura costante, non è presente l'allarme E4.
3. Quando entra in allarme E5, il sistema passa automaticamente allo sta di refrigerazione.

MENU DESCRIPTION

CODICE	IMPOSTARE IL PROGETT	ALLINEARE	VALORE D DEFAULT	NOTA
F0	Imposta la temperatura	F9~F8/-20~40	25.0	Modalità temperatura intelligente Modalità termostatica
F1	Valore della differenza di temperatura	- 15~5	-2.0
F2	Differenziale di refrigerazione indietro	0.1~3.0	0,3	Precisione 0,1 gradi
F3	Modalità di controllo	0~1	1	1 Intelligente, 0 Termostato
F4	Allarme temperatura acqua molto alta	1~20	10.0
F5	Allarme di temperatura dell'acqua estremamente bassa	1~20	15.0
F6	Allarme per alte temperatur	40~50	45.0
F7	parola d'ordine	00~99	8
F8	Insieme massimo temperatura dell'acqua	(F9+1)~40	30.0
F9	Insieme minimo temperatura dell'acqua	1~ (F8-1)	20.0
F10	Valore allarme traffico 1	0.0~10.0	0,5	0.0 = Annulla allarme
F11	Valore allarme traffico 2	0.0~10.0	0,0	0.0 = Annulla allarme
A0	Differenziale di riscaldamento indietro	0.1~3.0	0,5
A1	Ritardo allarme accensione	0~30	5	minuto
A2	Ritardo all'accensione	10~99	30	secondo
A3	Ritardo nella transizione del stato	0~99	20	secondo
A4	Correzione della temperatura ambiente	- 5.0~5.0	0,0
A5	Correzione della temperatura dell'acqua	-5.0~5.0	0,0
A6	Coefficiente di inerzia del sistema	2~30	8
A7	Protezione all'avvio del compressore	0~99	30	secondo
A8	Unità di temperatura	0~1	0	0=Celsius1=Fahrenheit (non supportato)
A9	Modalità di rilevamento del traffico 1 ingresso	0~1	1	00 = quantità di impulsi 01 quantità di commutazione
A10	Fattore portata 1	0.0~60.0	13.0	Quando impostato su 0 o il coefficiente non ha alcun effetto
A11	Modalità di ingresso rilevamento traffico 2	0~1	0	00 = quantità di impulsi 01 quantità di commutazione
A12	Fattore flusso 2	0.0~60.0	13.0	Quando impostato su 0 o il coefficiente non ha alcun effetto
A13	Allarme ritardo traffico	00~60 秒	2	secondo
