MANUALE UTENTE KH-6000 Vevor

Supporto tecnico e certificato garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

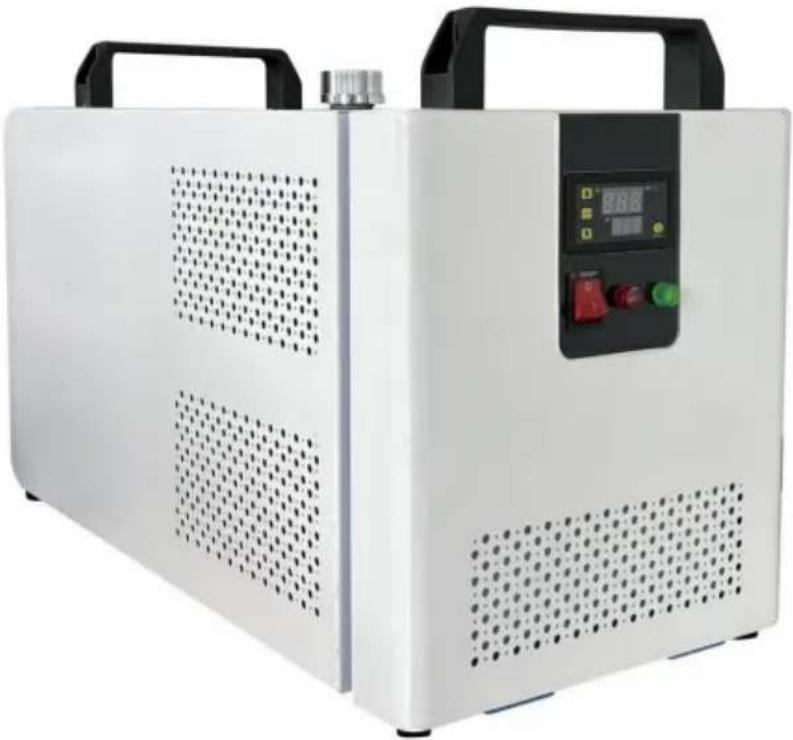

MODELLO: KH-6000

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

AVVISARE

ASSICURARSI CHE L'ALIMENTAZIONE E LA PRESA DI CORRENTE SIANO IN BUON CONTATTO E CHE IL FILO DI TERRA DEVE ESSERE SALDO!

Sebbene la corrente di lavoro media del refrigeratore sia piccola, la corrente di lavoro istantanea a volte può raggiungere 6\~10 ampere (la corrente di lavoro istantanea del modello con alimentazione AC110V è possibile fino a altopere).

ASSICURARSI CHE IL REFRIGERATORE FUNZIONANTE ABBIA UNA TENSIONE STABILE E NORMALE!

Poiché il compressore di refrigerazione è più sensibile all'alimentazione e alla tensione, quindi la tensione di funzionamento del nostro prodotto standard è 220 ^ 240 V (il modello a 110 V è 110-120 V), se è davvero necessario un intervallo di tensione di funzionamento più ampio, possiamo personalizzarlo.

SI PREGA DI UNA FREQUENZA DI POTENZA NON CORRISPONDENTE CAUSERA' DANNI AL REFRIGERATORE!

Selezionare la modalità: 50Hz o 60Hz a seconda della situazione.

PER PROTEGGERE LA POMPA È ASSOLUTAMENTE VIETATO FAR FUNZIONARE IL REFRIGERATORE SENZA ACQUA NEL SERBATOIO DI ACCUMULO!

La nuova macchina viene imballata dopo aver scaricato tutta l'acqua nel serbatoio, quindi assicurarsi che il serbatoio abbia abbastanza acqua e che ci sia acqua all'interno della macchina prima di iniziare, altrimenti è facile danneggiare la pompa.

Quando il livello dell'acqua è al di sotto dell'intervallo verde (normale) dell'indicatore del livello dell'acqua, la capacità di raffreddamento dei nostri refrigeratori diminuirà leggermente. Pertanto, assicurarsi che il livello dell'acqua sia nell'intervallo verde (normale). Le pompe sono severamente vietate facendo circolare drenaggio!

ASSICURARSI CHE L'INGRESSO E L'USCITA DELL'ARIA SIANO BEN VENTILATI!

L'uscita dell'aria dall'ostacolo al retro del frigorifero deve essere di almeno 30 cm e dovrebbe essere di almeno 8 cm tra l'ostacolo e la presa d'aria laterale.

IL FILTRO DEVE ESSERE PULITO REGOLARMENTE!

Il misuratore di polvere deve essere sbloccato e pulito, altrimenti si causerà un grave intasamento del frigorifero.

ATTENZIONE ALL'EFFETTO DELLA CONDENSA!

All'aumentare dell'umidità ambientale, quando la temperatura dell'acqua è inferiore alla temperatura ambiente, la condensa creerà tubi circolari e parti di raffreddamento sulla superficie dell'acqua. In tal caso, si consiglia di impostare una temperatura dell'acqua più elevata o di mantenere caldi i tubi collegati e i componentradfreddamento.

SOLO PER USO PROFESSIONALE!

Questo dispositivo non deve essere utilizzato da un bambino o da una persona con disabilità fisiche, sensoriali o fisiche, sensoriali o fisiche, o con mancanza di esperienza e conoscenza, a meno che non venga fornita supervisione o istruzione e al bambino non sia consentito giocare con apparecchi elettrici!

L'acqua circolante del refrigeratore d'acqua deve utilizzare un contenitore sigillato per l'uso normale, come l'acqua di raffreddamento del tubo laser. I contenitori non sigillati non possono circolare, come i bacini d'acqua, i secchi non possono essere utilizzati per il raffreddamento dell'acqua circolante con i refrigeratori d'acqua.

SPECIFICHE
Modello	KH-6000
voltaggio	AC220V	AC110V
frequenza	50Hz	60Hz
energia	500W
Capacità draffreddamento	0,13 kW	0,2 kW
Refrigerante	R134a
rumori	ÿ65dB
Capacità del serbatoidell'acqua	12 litri
Flusso massimo	8 l/min
Potenza della pompa	30 W
Il materiale principale	Ferro, rame
Sicurezza	Allarme di flusso di protezione da sovracorredè compressore, allarme di sovratemperatura
colore	Blu bianco
peso netto	17 kg	17,5 kg
peso	21kg	21,5 kglordo
misurare	60*28,5*38 (mm)
Dimensioni del pacchetto	67,5*41,5*46,5 (mm)

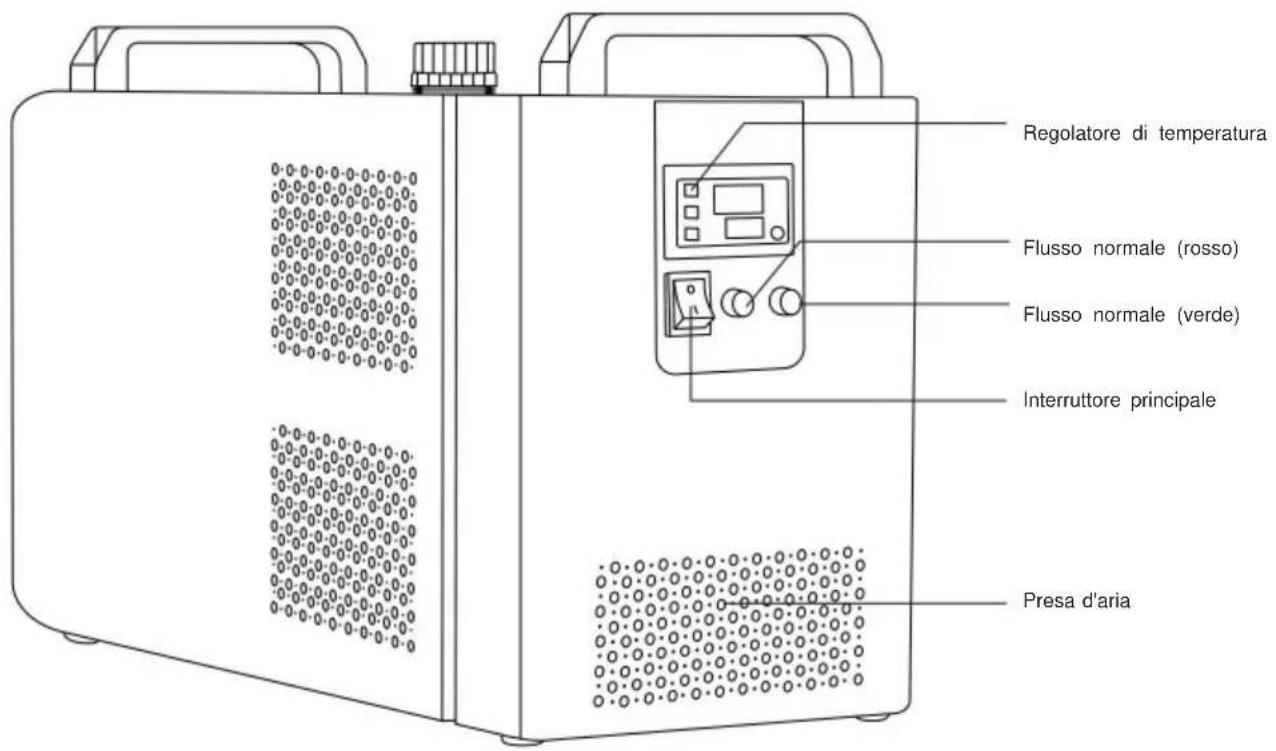

davanti

Regolatore di temperatura Flusso normale (rosso) Flusso normale (verde) Interruttore principale Presa d'aria

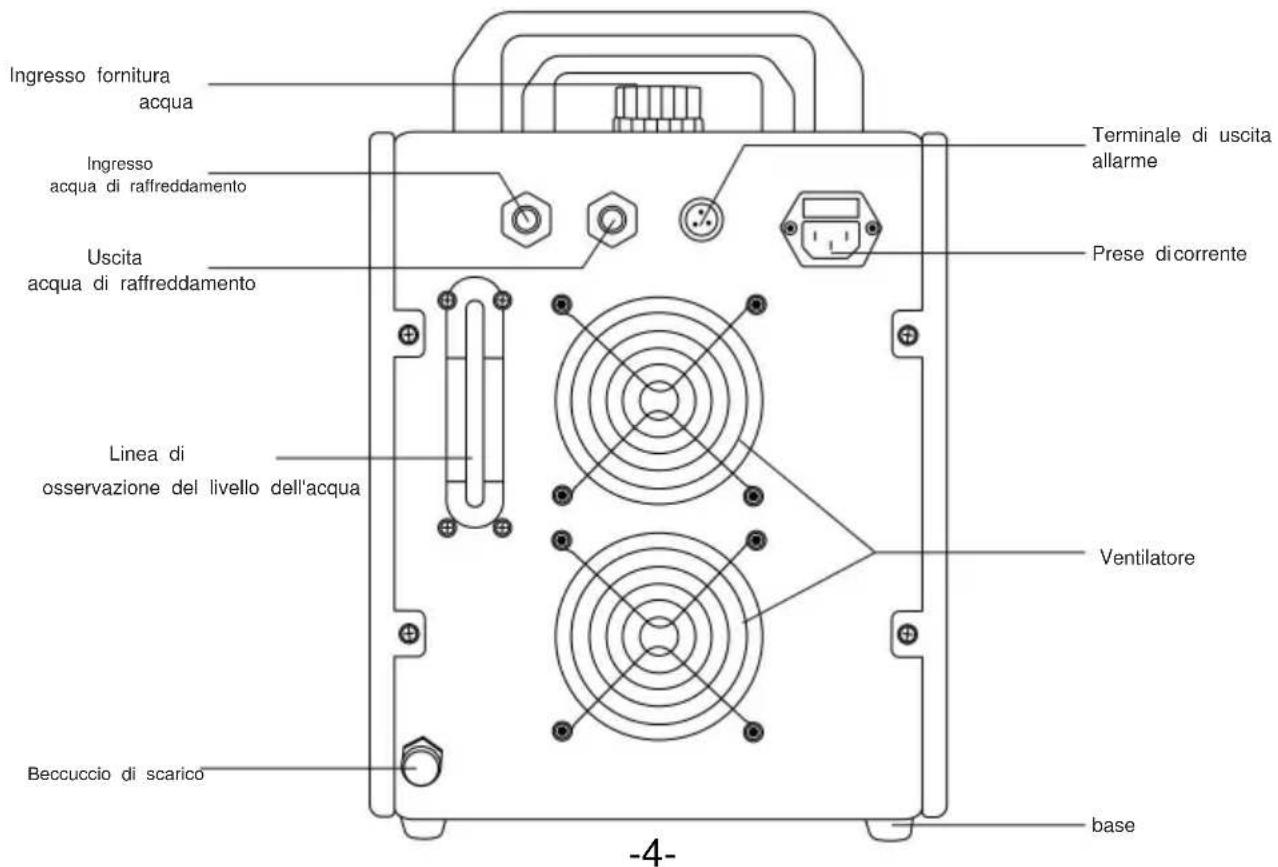

dietro

Ingresso fornitura acqua Ingresso acqua di raffreddamento Uscita acqua di raffreddamento Linea di osservazione del livello dell'acqua Beccuccio di scarico -4- Terminale di uscita allarme Prese dicorrente Ventilatore base

PROCEDURA

Installare questo refrigeratore industriale è molto semplice.

La prima installazione di una nuova macchina può essere effettuata seguendo passiggi:

y.APRIRE LA CONFEZIONE PER VERIFICARE SE LA MACCHINA È FISSA E TUTTI GLI ACCESSORI NECESSARI SONO COMPLETI.

Osservare l'indicatore del livello dell'acqua e aggiungere acqua lentamente, facendo attenzione a non farla traboccare! Per il raffreddamento delle apparecchiature in acciaio al carbonio, è necessario aggiungere all'acqua una quantità adeguata di additivo per l'acqua di raffreddamento (acqua anticorrosione). Gli utenti nelle regioni fredde dovrebbero utilizzare antigelo norcorrosivo.

(1) L'interruttore di alimentazione è acceso e la pompa di circolazione del refrigeratore inizia a funzionare. La prima operazione potrebbe causare più bolle nel tubo, provocando occasionali allarmi per il traffico, ma dopo pochi minuti di funzionamento tornerà alla normalità.
(2) Dopo la prima messa in funzione è necessario controllare immediatamente la tenuta della tubazione dell'acqua.
(3) L'alimentazione è accesa, se la temperatura dell'acqua è inferiore al valore impostato, è normale che la ventola e altre parti della macchina non funzionino. Il termoregolatore controllerà automaticamente lo stato di funzionamento delle elettrovalvole del compressore, dei ventilatori e di altri componenti in base ai parametri di controllo impostati.
(4) Poiché il riavvio del compressore e degli altri componenti richiede molto tempo, a seconda delle diverse condizioni, il tempo varia da pochi secondi a pochi minuti, quindi non spegnere e riaccendere frequentemente.

Al primo avvio del nuovo refrigeratore, l'aria nel tubo dell'acqua viene scaricata, provocando un leggero calo del livello dell'acqua, ma per mantenere il livello dell'acqua nell'area verde, è consentito aggiungere nuovamente acqua a sufficienza. Si prega di osservare e registrare il livello attuale dell'acqua, controllare di nuovo dopo che il refrigeratore è stato in funzione per un certo periodo di tempo e, se il livello dell'acqua scende in modo significativo, ricontrollare la perdita del tubo dell'acqua.

ÿ.REGOLARE I PARAMETRI DEL REGOLATORE DI TEMPERATURA.

La serie CW-5000/5200 utilizza termostati intelligenti. Di solito l'utente non ha bisogno di regolarlo. Se è davvero necessario.

Vedi "Stato di funzionamento e regolazione dei parametri".

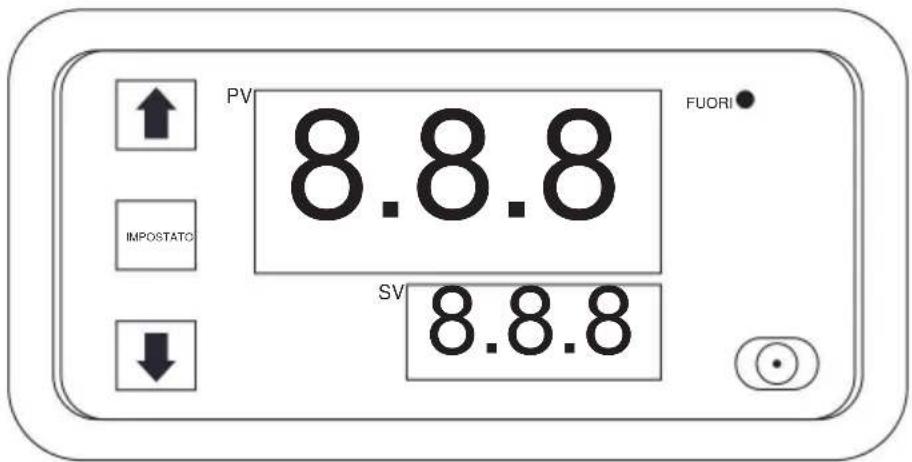

PANNELLO DISPLAY E PULSANTI

PV 8.8.8 FUORI IMPOSTATO SV 8.8.8

○ chiave: chiave driavvio

↑tastoÿRegola il tastòu

↓ tasto: spostare il tasto versdaisso

Tasto SET: imposta lachiave

Prima dell'uso, si ricorda all'utente di prestare attenzione a un punto, i dati devono essere impostati e attendere 6 secondi e il modulo salverà automaticamente i dati dopo 6 secondi

FUNZIONE ORDINAMENTO TASTI			DESCRIZIONE DELL'OPERAZIONE
1	IMPOSTATO	Impostazioni orario modalità	Premere il pulsante SET 1 volta per accedere alla modalità di impostazione dell'ora e il tubo digitale rosso lampeggia. Regolare il tempo di cronometraggio T1 premendo il tasto più o sottraendo il tasto chiave. T1 è impostato e premere di nuovo brevemente SET, il tubo digitale verde lampeggia, il tempo di cronometraggio è impostato dal tasto più o meno T2, il tempo T2 è impostato, breve premere nuovamente il pulsante SET, il sistema salverà la memoria quando si imposta la domanda o Yuan Shoufu 0, O5B affinché il freno di tracciamento ricordi e salvi automaticamente idati.
2	ÿ+IMP	Parametrizzazione modalità	Tenere premuto SET per accedere alla modalità di impostazione dei parametri. Sono disponibili due serie di parametri tra cui gli utenti possono selezionare PO e P1. Nella modalità corrente, premere brevemente SET per passare da P0 a P1. Nei parametri PO, puoi impostare la modalità di cronometraggio più adatta a te premendo il pulsante per aggiungere o sottrarre. Sotto il parametro P1, la modalità di lavoro può essere impostata premendo il pulsante per aggiungere sottrarre.P0--0: la modalità di temporizzazione T1 è secondiPO--1: la modalità di temporizzazione T1 è minutiPO--2: la modalità temporale del timer T1 è l'oraP1--0: eccitazione relè dopo il tempo di ritardo T1 (temporizzazione T1) P1-1: attivazione del relè dopo il tempo di ritardo T1 (temporizzazione T1) P1-2: eccitazione del relè dopo il tempo di ritardo T1 (temporizzazione T1), rilascio del relè (Temporizzazione T2) dopo il ritardo T2, fine.P1--3: rilascio del relè (temporizzazione T1) dopo il tempo di ritardo T1, inserimento del relè (temporizzazione T2) dopo il tempo di ritardo T2 e fine.P1-a4: attivazione del relè (temporizzazione T1) dopo il tempo di ritardo T1, rilascio del relè (temporizzazione T2) dopo il tempo di ritardo T2 e ciclo di ripetizione.P1--5: rilascio del relè dopo il tempo di ritardo T1 (temporizzazione T1), inserimento del relè dopo il tempo di ritardo T2 (temporizzazione T2), ripetizione delclo.Ad esempio, un cliente deve accendere il computer per 10 secondi, spegnerlo per 20 secondi e continuare a ripetere.Tempo di impostazione T1 10, tempo di impostazione T2 20PO-0 (l'intervallo di temporizzazione T1 è di secondi) P1-5 (la modalità di funzionamento del timer è lavorare prima e poi termarsi e continipare)
3	IMPOSTATO	Ripristino delle impostazioni di biltrica	A causa dell'impostazione errata, i dati vengono confusi e, quando non è possibile impostarli, è possibile scegliere di ripristinare la lingua di fabbrica e lasciarlo acceso, quindi riaccenderlo.

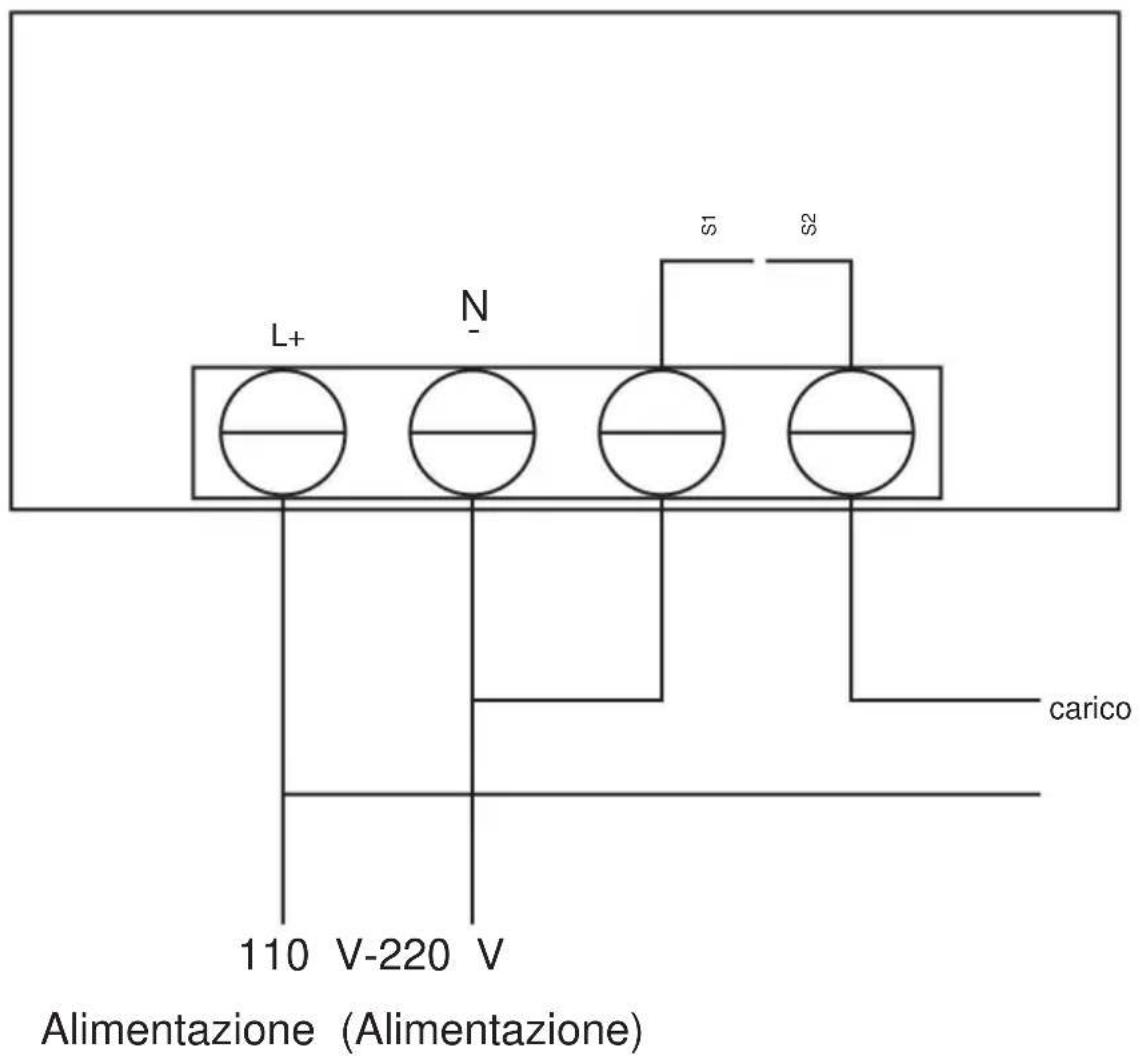

Cablaggio (modalità dicomposizione)

L+ N- s1 s2 carico 110 V-220 V Alimentazione (Alimentazione)

I RELÈ SONO DISPONIBILI IN 3 SPECIFICHE DI TENSIONE OPERATIVA:

Puoi scegliere di acquistare in base alla tua situazione attuale e, se non sai come cablare o non sai come scegliere, puoi contattare il servizio clienti per uconsiglio

INTRODUZIONE AL PRODOTTO:

Intervallo di tempo: 0-999 ore/0-999 minuti/0-999 secondi

Dimensioni del pannello di visualizzazione: 79 mm xm48

Dimensioni di installazione: 71 mm*40 mm*24 mm

Caratteristiche: È possibile impostare 18 combinazioni di tempo

Relè: relè originale da 20 A, potenza <1800 W

Tensione di funzionamento: CC 12 V / CC 24 V / CA 110 V-220 V (opzionale)
