KH-6000 - Chaudière Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Refroidisseur d'eau industriel (chaudière)
Marque	Vevor
Modèle	KH-6000
Dimensions (L x l x H)	60 x 28,5 x 38 cm
Poids net	17 kg (220V) / 17,5 kg (110V)
Alimentation	AC 220V 50Hz / AC 110V 60Hz
Puissance nominale	500 W
Capacité de refroidissement	0,13 kW (220V) / 0,2 kW (110V)
Réfrigérant	R134a
Niveau sonore	≤ 65 dB
Capacité du réservoir d'eau	12 L
Débit maximal de la pompe	8 L/min
Puissance de la pompe	30 W
Matériaux principaux	Fer, cuivre
Couleur	Bleu et blanc
Sécurité	Protection surintensité compresseur, alarme de débit, alarme de surchauffe
Fonctions principales	Refroidissement d'eau en circuit fermé, régulation de température via thermostat intelligent, alarme de débit et surchauffe
Entretien et nettoyage	Nettoyer régulièrement le filtre à poussière, maintenir le niveau d'eau dans la zone verte, vérifier les fuites, utiliser de l'antigel en région froide
Pièces détachées et réparabilité	Contacter le support technique via www.vevor.com/support pour les pièces et réparations
Informations générales	Usage professionnel uniquement, ne pas utiliser par des enfants ou personnes non formées, nécessite une ventilation suffisante (sortie d'air dégagée de 30 cm, entrée latérale de 8 cm)

FOIRE AUX QUESTIONS - KH-6000 Vevor

Comment installer le refroidisseur KH-6000 pour la première fois ?

Remplissez le réservoir d'eau jusqu'à la zone verte de la jauge. Branchez l'alimentation sur une prise avec terre. Allumez l'interrupteur principal. La pompe démarre et des bulles peuvent apparaître momentanément. Vérifiez qu'il n'y a pas de fuite. Le refroidisseur régule automatiquement la température.

Quels types d'eau puis-je utiliser dans le refroidisseur ?

Utilisez de l'eau propre ou de l'eau déminéralisée. Pour les équipements en acier au carbone, ajoutez un additif anticorrosion. En région froide, utilisez un antigel non corrosif. Ne faites pas circuler l'eau dans un récipient ouvert (bassin ou seau).

Comment régler la température sur le panneau de contrôle ?

Le thermostat est préconfiguré. Pour modifier : appuyez une fois sur SET pour le mode de synchronisation (T1, T2). Appuyez longuement sur SET + ▲ pour les paramètres avancés (P0, P1). Les données sont enregistrées automatiquement après 6 secondes.

Que faire si le voyant d'alarme de débit s'allume ?

Vérifiez le niveau d'eau dans le réservoir (doit être dans la zone verte). Vérifiez les tuyaux pour des obstructions ou bulles d'air. Purgez l'air si nécessaire. Si l'alarme persiste, contactez le support technique.

Pourquoi le ventilateur ne tourne-t-il pas parfois ?

C'est normal. Le ventilateur et le compresseur sont contrôlés par le thermostat. Si la température de l'eau est inférieure à la valeur définie, ils peuvent ne pas fonctionner. Ils se mettront en marche automatiquement si nécessaire.

À quelle fréquence dois-je nettoyer le filtre à air ?

Nettoyez le filtre à poussière régulièrement pour éviter le colmatage. La fréquence dépend de l'encrassement ambiant. Un filtre obstrué réduit les performances et peut causer des surchauffes.

Puis-je utiliser le KH-6000 avec une alimentation de 110V ?

Oui, le modèle est disponible en version 110V (110-120V, 60Hz). Vérifiez la plaque signalétique. L'utilisation sur une tension incorrecte peut endommager l'appareil.

Comment vidanger l'eau du refroidisseur ?

Utilisez le bec de vidange situé à l'arrière de l'appareil. Ouvrez-le et laissez l'eau s'écouler dans un récipient adapté. Ne faites pas fonctionner la pompe à sec.

Que signifie l'alarme de surchauffe ?

L'alarme de surchauffe se déclenche si la température interne dépasse les limites de sécurité. Éteignez l'appareil, vérifiez la ventilation (dégagement d'au moins 30 cm à l'arrière, 8 cm sur les côtés) et nettoyez le filtre. Redémarrez après refroidissement.

Où puis-je trouver le support technique et la garantie ?

Rendez-vous sur www.vevor.com/support pour l'assistance technique et le certificat de garantie électronique. Conservez votre preuve d'achat.

MODE D'EMPLOI KH-6000 Vevor

électronique www.vevor.com/support

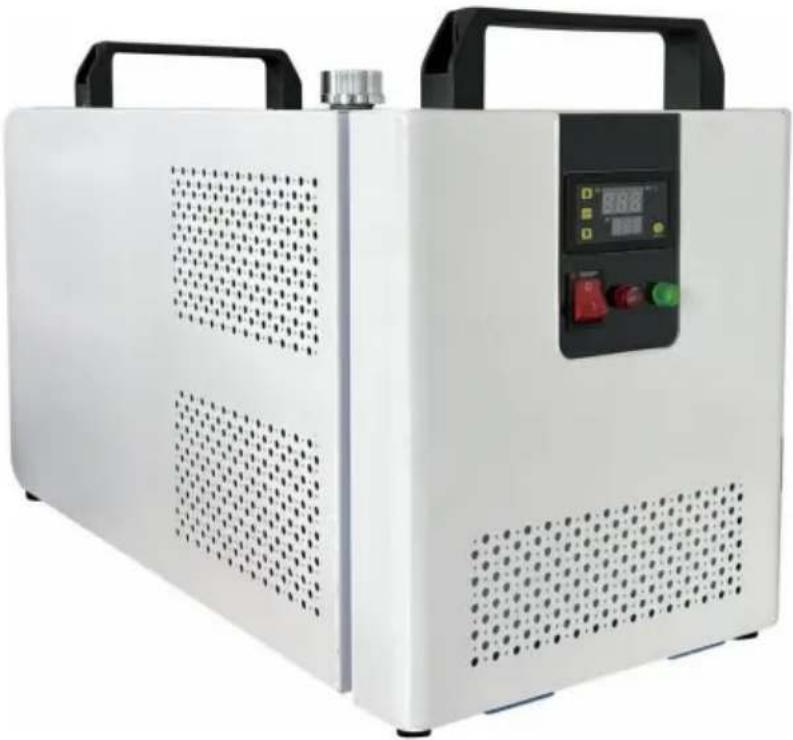

REFROIDISSEUR D'EAUINDUSTRIEL

MANUEL DEL'UTILISATEUR

MODÈLE : KH-6000

Nous continuons à nous engager à vous fournir des outils à des compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés.

par nous. Nous vous rappelons de vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

MODÈLE : KH-6000

(L'image est uniquement à titre de référence, veuillez vous référer à l'objet

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

AVERTIR

VEUILLEZ ASSURER QUE L'ALIMENTATION ÉLECTRIQUE ET LA PRISE DE COURANT SONT EN BON CONTACT ET QUE LE FIL DE TERRE DOIT ÊTRE FERME !

Bien que le courant de fonctionnement moyen du refroidisseur soit faible, le courant de fonctionnement instantané peut parfois atteindre 6 à 10 ampères (le courant de fonctionnement instantané du modèle d'alimentation AC110V est possible jusqu'à 10 ampères).

VEUILLEZ VOUS ASSURER QUE LE REFROIDISSEUR EN FONCTIONNEMENT A UNE TENSION STABLE ET NORMALE!

Étant donné que le compresseur de réfrigération est plus sensible à l'alimentation électrique et à la tension, la tension de fonctionnement de notre produit standard est de 220 ^ 240 V (le modèle 110 V est de 110 à 120 V), si vous avez vraiment besoin d'une plage de tension de fonctionnement plus large, nous pouvons la personnaliser.

S'IL VOUS PLAÎT, UNE FRÉQUENCE D'ALIMENTATION INADAPTÉ CAUSERA DES DOMMAGES AU REFROIDISSEUR !

Veuillez sélectionner le mode : 50 Hz ou 60 Hz en fonction de la situation

POUR PROTÉGER LA POMPE, IL EST STRICTEMENT INTERDIT DE FAIRE FONCTIONNER LE REFROIDISSEUR SANS EAU DANS LE RÉSERVOIR DE STOCKAGE !

La nouvelle machine est emballée après avoir vidé toute l'eau du réservoir, veuillez donc vous assurer que le réservoir contient suffisamment d'eau et qu'il y a de l'eau à l'intérieur de la machine avant de démarrer, sinon il est facile d'endommager la pompe.

Lorsque le niveau d'eau est inférieur à la plage verte (normale) de la jauge de niveau d'eau, la capacité de refroidissement de nos refroidisseurs diminuera légèrement. Par conséquent, assurez-vous que le niveau d'eau se situe dans la plage verte (normale). Les pompes sont strictement interdites en drainage circulant !

VEUILLEZ ASSURER QUE L'ENTRÉE ET LA SORTIE D'AIR SONT BIEN VENTILÉES!

La sortie d'air de l'obstacle à l'arrière du refroidisseur doit être d'au moins 30 cm, et elle doit être d'au moins 8 cm entre l'obstacle et la prise d'air latérale.

LE FILTRE DOIT ÊTRE NETTOYÉ RÉGULIÈREMENT !

Le compteur de poussière doit être déverrouillé et nettoyé, sinon cela entraînerait de graves problèmes de colmatage du refroidisseur.

FAITES ATTENTION À L'EFFET DES CONDENSAT!

À mesure que l'humidité ambiante augmente, lorsque la température de l'eau est inférieure à la température ambiante, le condensat crée des tuyaux circulaires et des pièces de refroidissement à la surface de l'eau. Si cela se produit, il est recommandé de régler une température d'eau plus élevée ou de maintenir au chaud les tuyaux connectés et les composants de refroidissement.

USAGE PROFESSIONNEL UNIQUEMENT!

Cet appareil ne doit pas être utilisé par un enfant ou une personne présentant des déficiencies physiques, sensorielles ou physiques, sensorielles ou physiques, ou un manque d'expérience et de connaissances, à moins qu'une surveillance ou des instructions ne soient données, et l'enfant n'est pas autorisé à jouer avec des appareils électriques. !

L'eau en circulation du refroidisseur d'eau doit utiliser un récipient scellé pour une utilisation normale, tel que l'eau de refroidissement du tube laser. Les récipients non scellés ne peuvent pas circuler, comme les bassins d'eau, les seaux ne peuvent pas être utilisés pour faire circuler l'eau de refroidissement avec les refroidisseurs d'eau.

CARACTÉRISTIQUES
Modèle	KH-6000
tension	AC220V	AC110V
fréquence	50Hz	60Hz
pouvoir	500W
Capacité de refroidissement	0,13 kW	0,2 kW
Réfrigérant	R134a
des bruits	≤65dB
Capacité du réservoird'eau	12L
Débit maximal	8L/min
Puissance de lapompe	30W
Le matériau principal	Fer, cuivre
Sécurité	Protection contre les surintensités du compresseur, alarme de débit, alarme de surchauffe
couleur	Bleu blanc
poids net	17 kg	17,5 kg
poids brut	21 kg	21,5 kg
taille	60*28.5*38 (mm)
Taille du paquet	67,5*41,5*46,5 (mm)

ILLUSTRATION DE L'APPAREIL

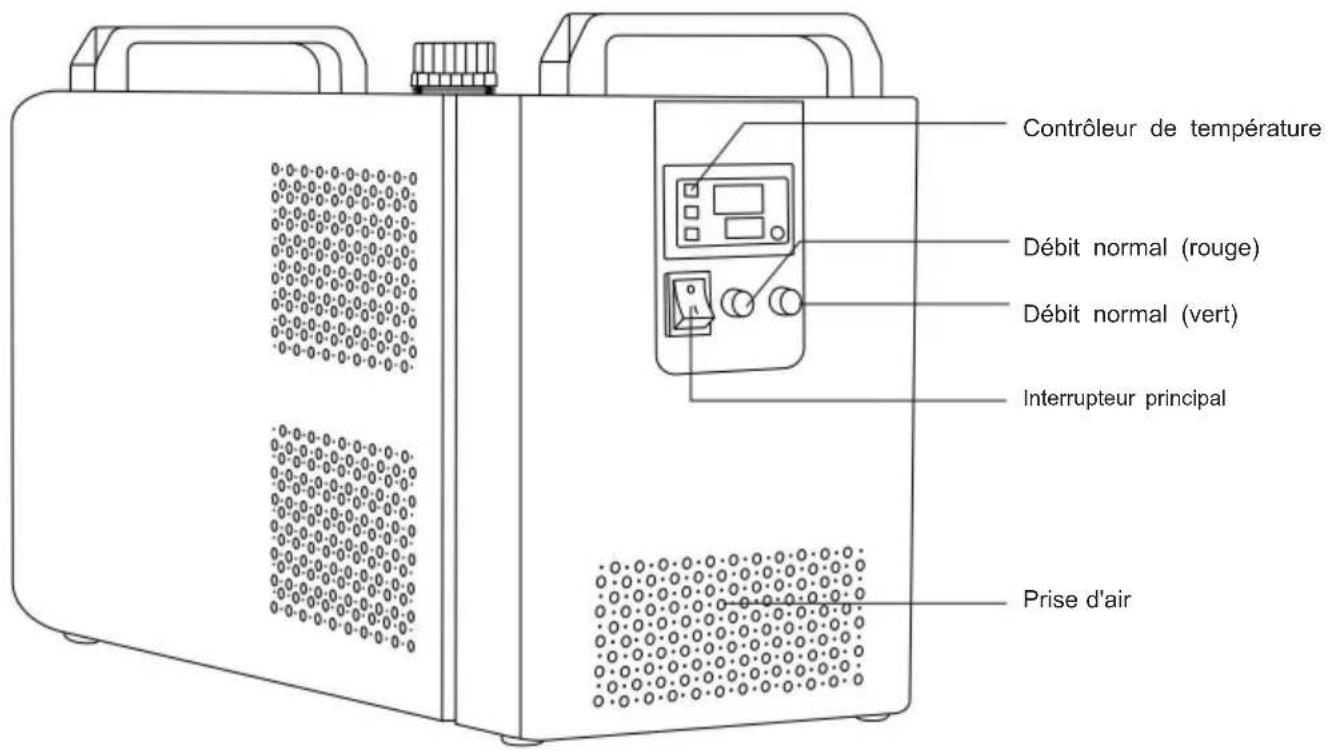

devant

Contrôleur de température Débit normal (rouge) Débit normal (vert) Interrupteur principal Prise d'air

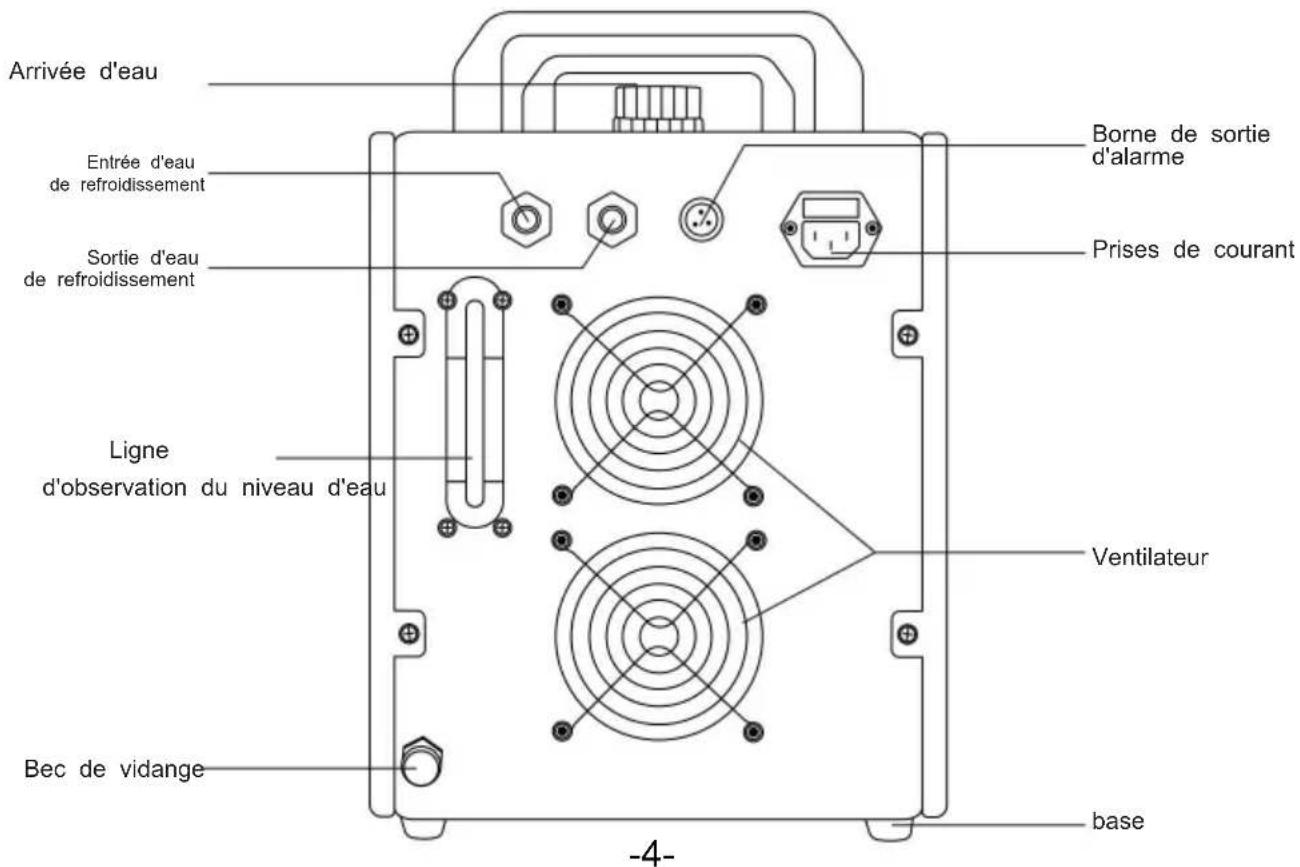

derrière

Arrivée d'eau Entrée d'eau de refroidissement Sortie d'eau de refroidissement Ligne d'observation du niveau d'eau Bec de vidange -4- borne de sortie d'alarme Prises de courant Ventilateur base

PROCÉDURE

L'installation de ce refroidisseur industriel est très simple.

La première installation d'une nouvelle machine peut être effectuée en suivarétapes :

Observez la jauge de niveau d'eau et ajoutez de l'eau lentement en prenant soin de ne pas laisser l'eau déborder ! Pour le refroidissement des équipements en acier au carbone, une quantité appropriée d'additif pour eau de refroidissement (eau anticorrosion) doit être ajoutée à l'eau. Les utilisateurs des régions froides doivent utiliser un antigel non corrosif.

(1) L'interrupteur d'alimentation est allumé et la pompe de circulation du refroidisseur commence à fonctionner. La première opération peut provoquer davantage de bulles dans le tuyau, provoquant des alarmes occasionnelles pour la circulation, mais après quelques minutes de fonctionnement, le fonctionnement reviendra à la normale.
(2) Après le premier démarrage, la conduite d'eau doit être immédiatement vérifiée pour détecter toute fuite.
(3) L'alimentation électrique est allumée, si la température de l'eau est inférieure à la valeur définie, il est normal que le ventilateur et les autres parties de la machine ne fonctionnent pas. Le contrôleur de température contrôlera automatiquement l'état de fonctionnement des électrovannes du compresseur, des ventilateurs et d'autres composants en fonction des paramètres de contrôle définis.
(4) Étant donné que le redémarrage du compresseur et d'autres composants prend beaucoup de temps, en fonction de différentes conditions, le temps varie de quelques secondes à quelques minutes, donc ne coupez pas l'alimentation fréquemment et ne la rallumez pas.

Le premier démarrage du nouveau refroidisseur draine l'air dans la conduite d'eau, provoquant une légère baisse du niveau d'eau, mais afin de maintenir le niveau d'eau dans la zone verte, il est permis d'ajouter à nouveau suffisamment d'eau. Veuillez observer et enregistrer le niveau d'eau actuel, vérifier à nouveau après que le refroidisseur a fonctionné pendant un certain temps, et si le niveau d'eau baisse de manière significative, veuillez revérifier la fuite de la conduite d'eau.

.AJUSTEZ LES PARAMÈTRES DU RÉGULATEUR DE TEMPÉRATURE.

Les séries CW-5000/5200 utilisent des thermostats intelligents. Habituellement, l'utilisateur n'a pas besoin de l'ajuster. Si c'est vraiment nécessaire. Voir "État de fonctionnement et réglage des paramètres".

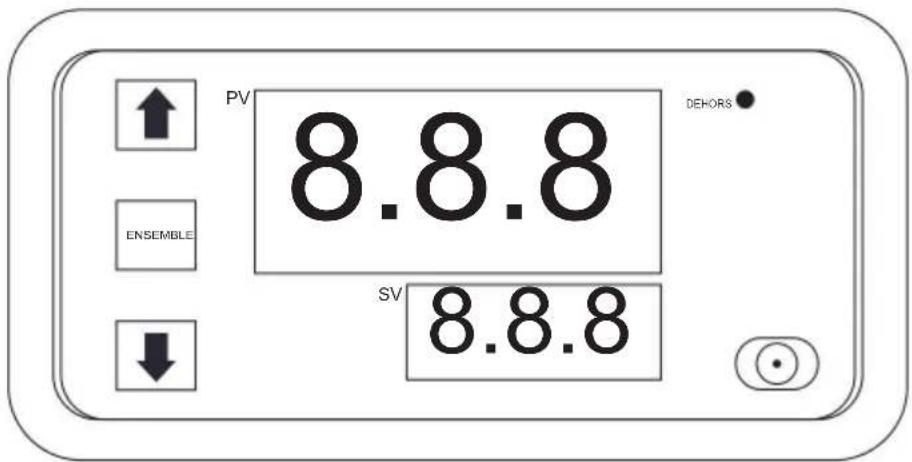

PANNEAU D'AFFICHAGE ET BOUTONS

PV 8.8.8 DEHORS ENSEMBLE SV 8.8.8

clé Clé démarriage

↑ key Ajustez la toudhout

↓ key Déplacez la clé vers le bas

SETkey Définir dée

INSTRUCTIONS POUR LE FONCTIONNEMENT DES CLÉS

Avant utilisation, il est d'abord rappelé à l'utilisateur de faire attention à un point, les données doivent être définies et attendre 6 secondes, et le module enregistrera automatiquement les données après secondes.

FONCTION DE TRI DE TOUCHES			DESCRIPTION DEL'OPÉRATION
1	ENSEMBLE	Réglage de l'heure mode	Appuyez 1 fois sur le bouton SET pour accéder au mode de réglage de l'heure et le tube numérique rouge clignote. Ajustez le temps de synchronisation T1 en appuyant sur la touche plus ou en soustrayant le bouton clé, T1 est réglé et appuyez à nouveau brièvement sur SET, le tube numérique vert clignote, le temps de synchronisation est réglé par la touche plus ou moins T2, le temps T2 est réglé, court appuyez à nouveau sur le bouton SET, le système enregistrera la mémoire lors du réglage de la question ou Yuan Shoufu 0s, O5B pour que le frein de traçage mémorise et enregistre automatiquementées.
2	▲+SET	Paramétrage mode	Appuyez et maintenez SET pour accéder au mode de réglage des paramètres. Il existe deux ensembles de paramètres permettant aux utilisateurs de sélectionner PO et P1. Dans le mode actuel, appuyez brièvement sur SET pour basculer entre P0 et P1. Sous les paramètres PO, vous pouvez définir le mode de synchronisation qui vous convient en appuyant sur le bouton pour ajouter ou soustraire. Sous le paramètre P1, le mode de fonctionnement peut être défini en appuyant sur le bouton pour ajuste-traire.P0--0: le mode de synchronisation T1 est en secondesPO--1: le mode de synchronisation T1 est en minutesPO--2: le mode horaire de la minuterie T1 est l'heureP1--0: démarrage du relais après un délai T1 (synchronisation T1) P1-1: libération du relais après un délai T1 (synchronisation T1) P1-2: démarrage du relais après un délai T1 (synchronisation T1), libération du relais (synchronisation T2) après le délai T2, fin.P1--3: libération du relais (synchronisation T1) après le délai T1, engagement du relais (synchronisation T2) après le délai T2 et fin.P1-a4: engagement du relais (synchronisation T1) après le délai T1, libération du relais (synchronisation T2) après le délai T2 et répétition du cycle.P1--5: libération du relais après le délai T1 (synchronisation T1), engagement du relais après le délai T2 (synchronisation T2), répétition du cycle.Par exemple, un client doit allumer l'ordinateur pendant 10 secondes, l'éteindre pendant 20 secondes et continuer à boucler.Temps de réglage T1 10, temps de réglage T2 20PO-0 (la plage de synchronisation T1 est en secondes) P1-5 (le mode de fonctionnement de la minuterie est de fonctionner d'abord, puis de s'arrêter et de continuer à boucler)
3	ENSEMBLE	Retour aux paramètres d'usine	En raison d'un mauvais réglage, les données sont gâchées, et lorsqu'elles ne peuvent pas être définies, vous pouvez choisir de restaurer la langue d'usine et de la laisser allumée, puis de l'allumer.

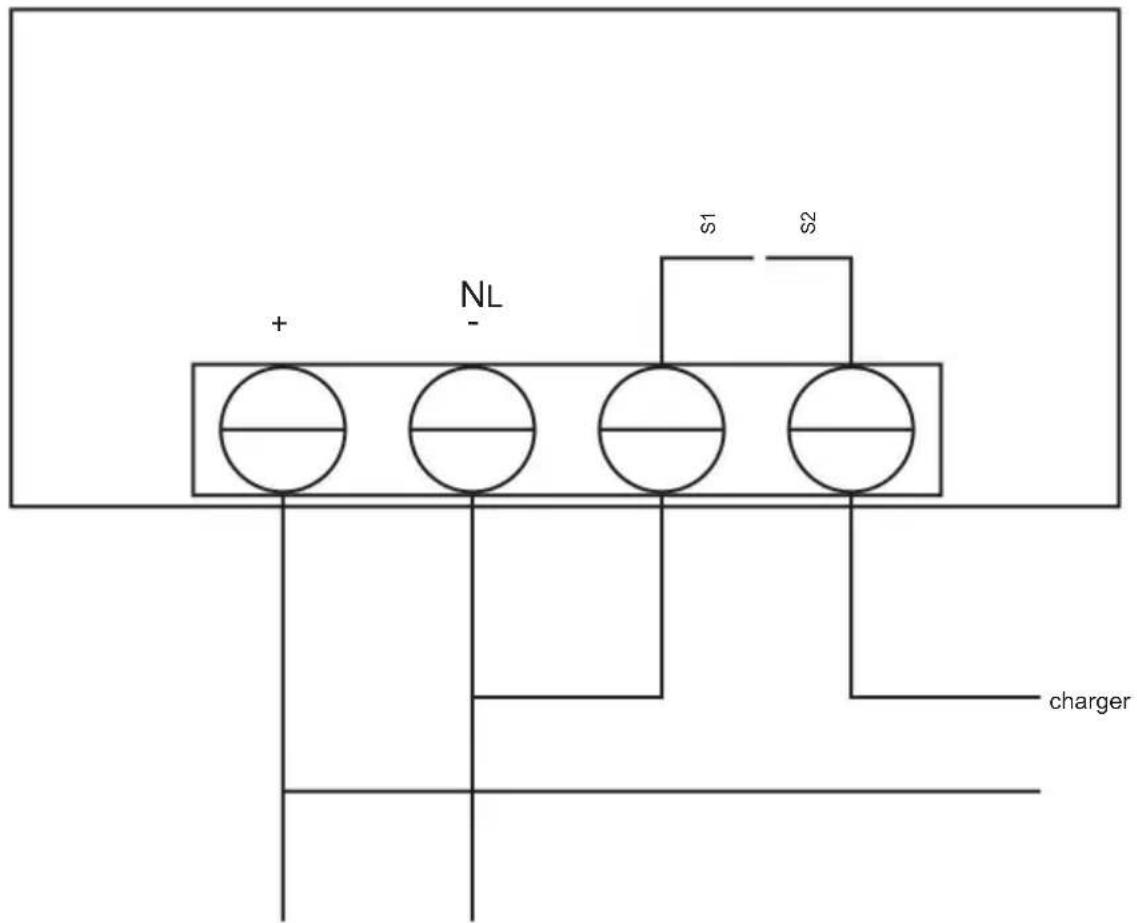

Câblage (Mode de connexion)

Vous pouvez choisir d'acheter en fonction de votre situation réelle, et si vous ne savez pas comment câbler ou ne savez pas comment choisir, vous pouvez contacter le service client pour obtenir des conseils.

PRÉSENTATION DU PRODUIT:

Plage de temps : 0 à 999 heures/0 à 999 minutes/0 à 999 secondes

Taille du panneau d'affichage: 79 mm * 43 mm

Taille d'installation: 71 mm * 40 mm * 24 mm

Caractéristiques : 18 combinaisons de temps peuvent être définies

Relais : relais d'origine 20A, puissance < 1800 W

Tension de fonctionnement : DC 12 V/DC 24 V/AC 110 V-220 V (en option).
