| Type de produit | Refroidisseur d'eau industriel |
| Marque | Vevor |
| Modèle | CW-6000 |
| Alimentation | AC220-240V / AC120V, 50/60 Hz |
| Puissance | 1500 W |
| Capacité de refroidissement | 3,2 kW (50 Hz) / 3,5 kW (60 Hz) |
| Réfrigérant | R410a |
| Niveau sonore | ≤ 8,0 dB (selon la notice) |
| Capacité du réservoir d'eau | 15 L |
| Débit max de la pompe | 65 L/min |
| Puissance de la pompe | 370 W (220V) / 600 W (120V) |
| Matériau principal | Fer et cuivre |
| Sécurité | Protection contre les surintensités du compresseur, alarme de débit, alarme de surchauffe |
| Plage de température réglable | -20°C à 40°C (mode intelligent) |
| Modes de contrôle | Intelligent et température constante |
| Filtre à air | Nettoyage régulier nécessaire |
| Installation | Raccorder les tuyaux d'entrée/sortie, remplir le réservoir d'eau |
| Utilisation | Professionnel uniquement |
| Assistance | www.vevor.com/support |
FOIRE AUX QUESTIONS - CW-6000 Vevor
Questions des utilisateurs sur CW-6000 Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice CW-6000 - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CW-6000 de la marque Vevor.
MODE D'EMPLOI CW-6000 Vevor
Technique Assistance et certificat de garantie électronique www.vevor.com/support
REFROIDISSEUR D'EAU INDUSTRIEL MANUEL DE L'UTILISATEUR
MODÈLE : CW-6000
Avertissement : Pour réduire le risque de blessure, l'utili doit lire attentivement le manuel d'instructions.
WARN
- VEUILLEZ ASSURER QUE L'ALIMENTATION ÉLECTRIQUE ET LA PRISE DE COURANT SONT EN BON CONTACT ET QUE LE FIL D TERRE DOIT ÊTRE FERME !
Bien que le courant de fonctionnement moyen du refroidisseur soit faible, le courant de fonctionnement instantané peut parfois atteindre 6 à 10 ampères (courant de fonctionnement instantané du modèle d'alimentation AC110V est possible jusqu'à 10 à 1 5 ampères).
- VEUILLEZ VOUS ASSURER QUE LE REFROIDISSEUR EN FONCTIONNEMENT A UNE TENSION STABLE ET NORMALE !
Étant donné que le compresseur de réfrigération est plus sensible à l'alimenta électrique et à la tension, la tension de fonctionnement de notre produit stand est de 220 ^ 240 V (le modèle 110 V est de 110 à 120 V), si vous avez besoin d'une plage de tension de fonctionnement plus large, nous pouvons la personnaliser.
- S'IL VOUS PLAÎT, UNE FRÉQUENCE D'ALIMENTATION INADAPTE CAUSERA DES DOMMAGES AU REFROIDISSEUR !
Veuillez sélectionner le mode : 50 Hz ou 60 Hz en fonction de la situation
- POUR PROTÉGER LA POMPE, IL EST STRICTEMENT INTERDIT DE FAIRE FONCTIONNER LE REFROIDISSEUR SANS EAU DANS LE RÉSERVOIR DE STOCKAGE !
La nouvelle machine est emballée après avoir vidé toute l'eau du réservoir, veuillez donc vous assurer que le réservoir contient suffisamment d'eau et qu de l'eau à l'intérieur de la machine avant de démarrer, sinon il est facile d'endommager la pompe.
Lorsque le niveau d'eau est inférieur à la plage verte (normale) de la jauge niveau d'eau, la capacité de refroidissement de nos refroidisseurs diminuera légèrement. Par conséquent, assurez-vous que le niveau d'eau se situe dans
plage verte (normale). Les pompes sont strictement interdites en drainage circulant !
12. VEUILLEZ ASSURER QUE L'ENTRÉE ET LA SORTIE D'AIR SON BIEN VENTILÉES !
La sortie d'air de l'obstacle à l'arrière du refroidisseur doit être d'au moins 3 ^1 et elle doit être d'au moins 8 cm entre l'obstacle et la prise d'air latérale.
13. LE FILTRE DOIT ÊTRE NETTOYÉ RÉGULIÈREMENT !
Le compteur de poussière doit être déverrouillé et nettoyé, sinon cela entraîne de graves problèmes de colmatage du refroidisseur.
14. FAITES ATTENTION À L'EFFET DES CONDENSAT !
À mesure que l'humidité ambiante augmente, lorsque la température de l'eau inférieure à la température ambiante, le condensat crée des tuyaux circulaires des pièces de refroidissement à la surface de l'eau. Si cela se produit, il est recommandé de régler une température d'eau plus élevée ou de maintenir au chaud les tuyaux connectés et les composants de refroidissement.
USAGE PROFESSIONNEL UNIQUEMENT !
Cet appareil ne doit pas être utilisé par un enfant ou une personne présenter déficiencies physiques, sensorielles ou physiques, sensorielles ou physiques, ou un manque d'expérience et de connaissances, à moins qu'une surveillance ou instructions ne soient données, et l'enfant n'est pas autorisé à jouer avec des appareils électriques. !
L'eau en circulation du refroidisseur d'eau doit utiliser un récipient scellé pour utilisation normale, tel que l'eau de refroidissement du tube laser. Les récipient non scellés ne peuvent pas circuler, comme les bassins d'eau, les seaux ne peuvent pas être utilisés pour faire circuler l'eau de refroidissement avec les refroidisseurs d'eau.
SPECIFICATIONS
| Modèle | CW-6000 | |
| tension | AC220-240V | AC120V |
| fréquence | 50Hz | 60Hz |
| pouvoir | 15 00W | |
| Capacité de refroidissement | 3,2 kW | 3,5 kW |
| Réfrigérant | R410a | |
| des bruits | ≤ 8,0 dB | |
| Capacité du réservoir d'eau | 15L | |
| Débit maximal | 65 L/min | |
| Puissance de la pompe | 370 W | 600 W |
| Le matériau principal | Fer, cuivre | |
| Sécurité | Protection contre les surintensités du compres alarme de débit, alarme de surchauffe | |

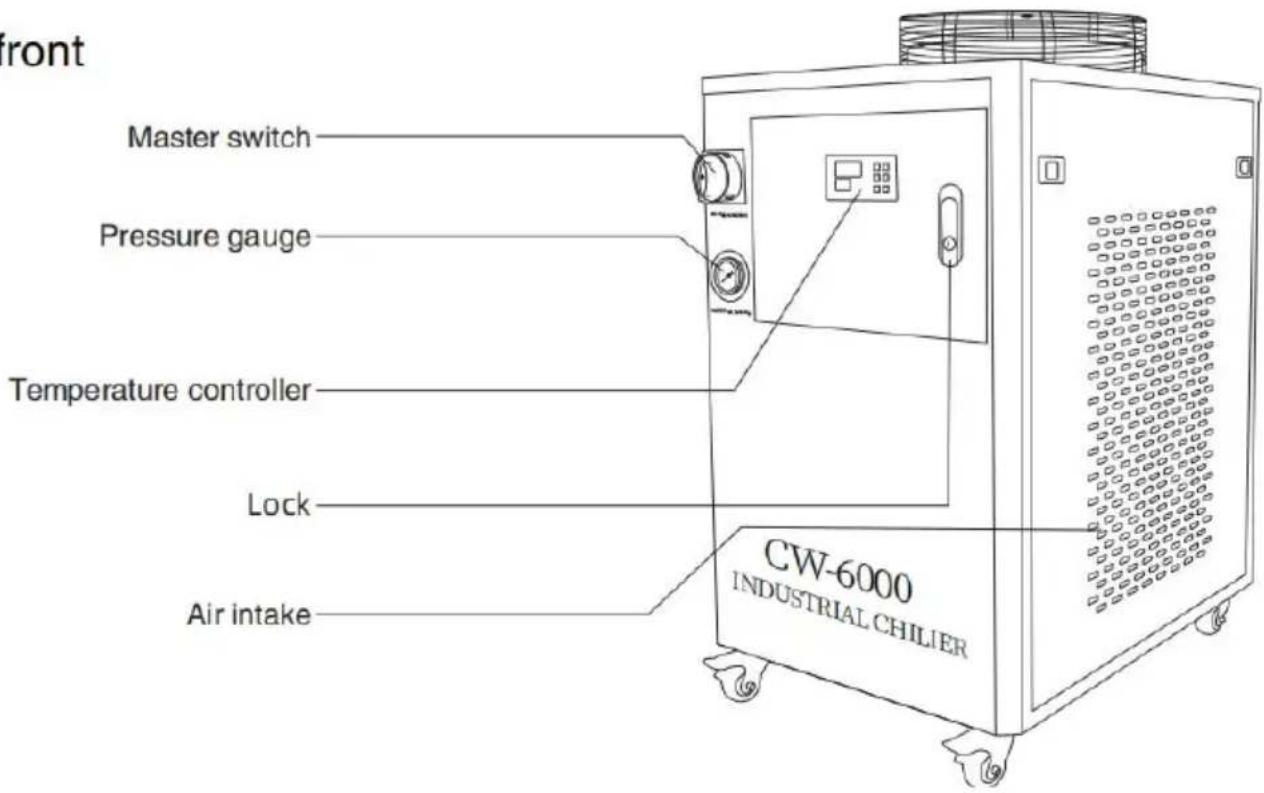

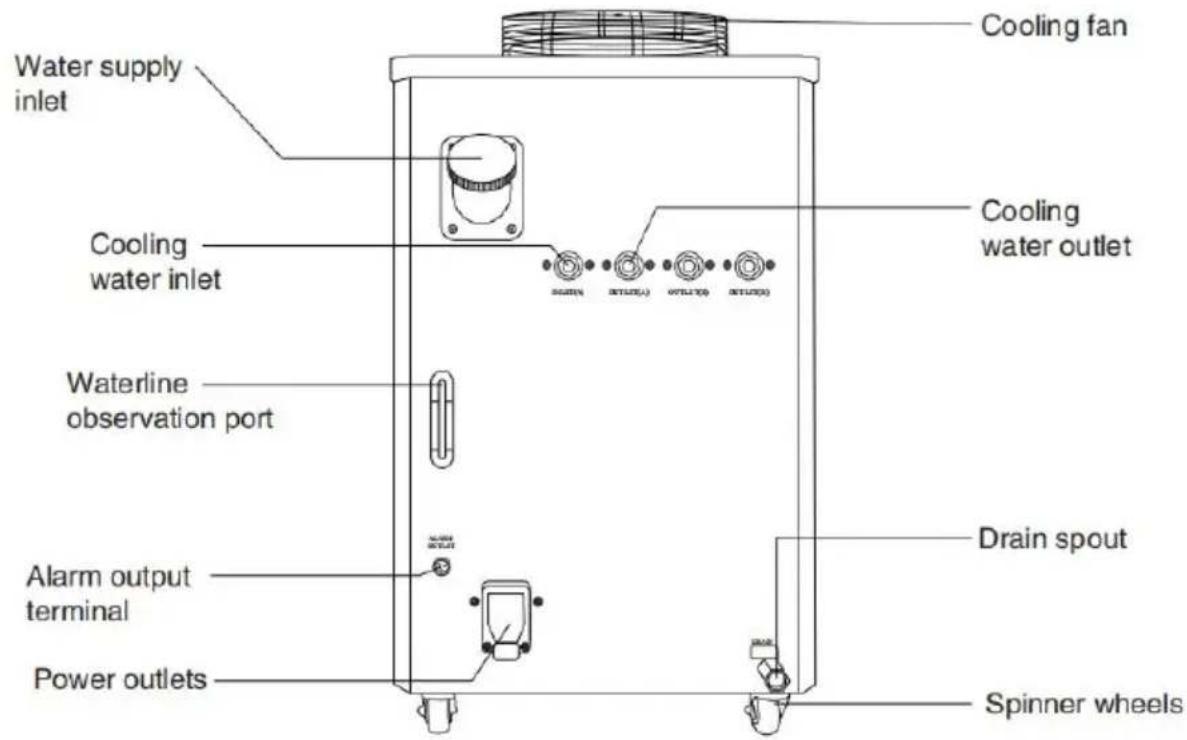

DEVICE ILLUSTRATION
front
L'installation de ce refroidisseur industriel est très simple.
La première installation d'une nouvelle machine peut être effectuée en suivant ces étapes :
 | 1.OUVREZ LE COLIS POUR VÉRIFIER SI LA MACHINE EST FIXÉE ET TOUS LES ACCESSOIRES NÉCESSAIRES SONT COMPLET |
 | 2.OUVREZ L'ENTRÉE D'ALIMENTATION EN EA POUR FOURNIR DE L'EAU DE REFROIDISSEMENT (NE PAS DÉVERSER L'EAU!).Observez la jauge de niveau d'eau et ajoutez lentement en prenant soin de ne pas laisser l'édéborder ! Pour le refroidissement des équipement en acier au carbone, une quantité appropriée d'pour eau de refroidissement (eau anticorrosion)être ajoutée à l'eau. Utilisateurs par temps froid les régions doivent utiliser un antigel non corros |
 | 3.RACCORDEZ LES TUYAUX D'ENTRÉE ET D SORTIE SELON LES CONDITIONS DU SYSTÈN |
| 4.BRANCHEZ L'ALIMENTATION ÉLECTRIQUE ET ALLUMEZ L'INTERRUPTEUR D'ALIMENTATION. (NE PAS COMMENCER SAN EAU DANS LE RÉSERVOIR !)(1) L'interrupteur d'alimentation est allumé et la pompe de circulati refroidisseur commence à fonctionner. La première opération peut provoquer davantage de bulles dans le tuyau, provoquant des ala occasionnelles pour la circulation, mais après quelques minutes de fonctionnement, le fonctionnement reviendra à la normale.(2) Après le premier démarrage, la conduite d'eau doit être immé vérifiée pour détecter toute fuite.(3) L'alimentation électrique est allumée, si la température de l'eau inférieure à la valeur définie, il est normal que le ventilateur et I parties de la machine ne fonctionnent pas. Le contrôleur de temp contrôlera automatiquement l'état de fonctionnement des électrovann compresseur, des ventilateurs et d'autres composants en fonction d paramètres de contrôle définis.(4) Étant donné que le redémarrage du compresseur et d'autres composants prend beaucoup de temps, en fonction de différentes conditions, le temps varie de quelques secondes à quelques minu ne coupez pas l'alimentation fréquemment et ne l'allumez pas. encore. | |
Le premier démarrage du nouveau refroidisseur draine l'air dans la conduite d'eau, provoquant légère baisse du niveau d'eau, mais afin de m le niveau d'eau dans la zone verte, il est perr d'ajouter à nouveau suffisamment d'eau. Veuillez observer et enregistrer le niveau d'eau actuel, à nouveau après que le refroidisseur a fonction pendant un certain temps et si le niveau d'eau de manière significative, veuillez revérifier la fuite de la conduite d'eau.
⑥.AJUSTEZ LES PARAMÈTRES DU RÉGULATEUR DE TEMPÉRATURE.
Les séries CW-5000/5200 utilisent des thermostats intelligents. Habituellement, l'utilisateur n'a pas besoin de l'ajuster. Si c'est vra nécessaire. Voir "État de fonctionnement et réglage des paramètre

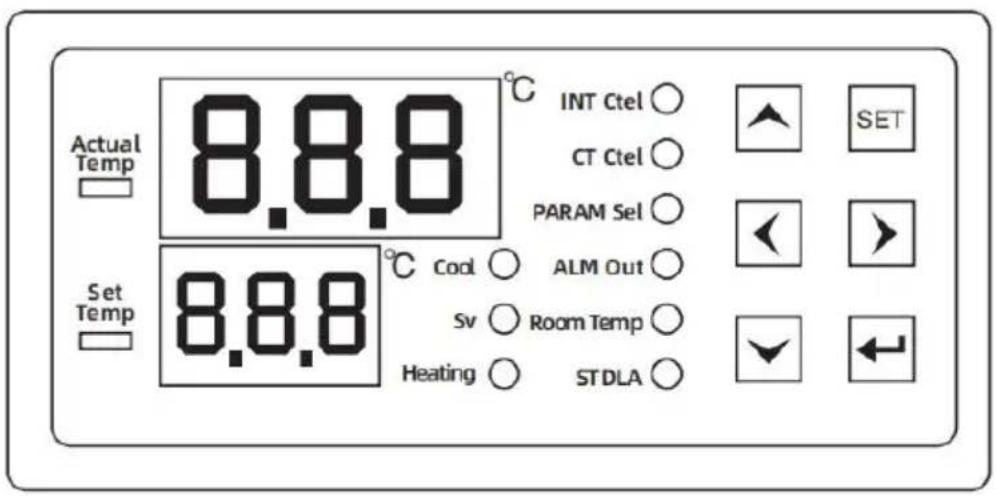

DISPLAY PANEL AND BUTTONS
▼key:Move the key down
key:Left key
key:Right key
SETkey:Set the key
← key:Enter
(1) Le tableau d'affichage peut afficher six chiffres et neuf indicateurs (compresseur-comp, électrovanne-électrovanne, tige chauffante électrique-chauffage, mode intelligent-INT ctrl, mode température constante-CT ctrl, réglage des paramètres-PARAM set, sortie d'alarme-sortie ALM, température ambiante-température ambiante, délai
de démarrage-retard ST).
En fonctionnement normal, la fenêtre d'affichage supérieure affiche la température normale de l'eau et la fenêtre d'affichage inférieure affiche température de l'eau réglée.
(2) Description des symboles affichés :
| LUMIÈRE | ÉTAT | ÉTAT | FONCTION OU SIGNIFICATION |
| Indicateur du compresseur | Comp | brillant | Le compresseur démarre |
| éteindre | Le compresseur est éteint | ||
| Indicateur de l'électrovanne de réfrigérant | Électrovanne | brillant | L'électrovanne réfrigérant est activée |
| éteindre | L'électrovanne réfrigérant est fermée | ||
| Indicateur de tige chauffante | chauffage | brillant | La tige chauffante démarre |
| éteindre | La tige chauffante est éteinte | ||
| Mode de contrôle intelligent | Ctrl INT | brillant | Le contrôleur fonctionne en mode de contrôle intelligent |
| éteindre | Le contrôleur fonctionne en mode de contrôle non intelligent | ||
| Mode thermostatique | CT Ctrl | brillant | Le contrôleur fonctionne en mode de contrôle thermostatique |
| éteindre | Le contrôleur fonctionne en mode de contrôle non thermostatique | ||
| Mode de paramétrag | PARAMETRE réglé | brillant | Le contrôleur fonctionne en mode paramétrage |
| éteindre | Le contrôleur fonctionne en mode non paramétrique | ||
| Mode de sortie d'alarme | Sortie ALM | brillant | État de la sortie d'alarme |
| éteindre | État de sortie sans alarme | ||
| Affiche l'état de la température ambiante | Température ambiante | brillant | Affiche l'état de la température ambiante |
| éteindre | Affiche un état de température non ambiante | ||
| État du délai de démarrage | Retard ST | brillant | L'état du délai de démarrage est dans un état de non-démarrage |
| éteindre | L'appareil est dans un état de non-démarrage |
KEY PRESS INSTRUCTIONS
| CHIFFRE | FRAPPE | FONCTION | DESCRIPTION DE L'OPÉRATION |
| 1 | SET+Entrée | Fabricant réglage des paramètres | Appuyez et maintenez la touche Entrée et la touc SET, "99" s'affichera après trois secondes, appuy la touche ▲▼ pour modifier le mot de passe "paramètres d'usine, appuyez sur la touche SET entrer dans les paramètres du menu, vous pouvez modifiez les paramètres d'usine et vous pouvez les paramètres (F0-A11). Appuyez sur la touche à tout moment pour enregistrer les paramètres quitter l'état de réglage des paramètres, revenir l'affichage de la température et fonctionner selon nouveaux paramètres. Si aucun bouton n'est enfo dans les 20 secondes, le contrôleur quittera automatiquement l'état de réglage des paramètres n'enregistrera pas les paramètres modifiés. Si le passe est incorrect, appuyez sur SET pour rever l'affichage de la température |
| 2 | ▲+SET | Ajustements des paramètre utilisateur | 1. ▲▽ Valeur du paramètre de changement de élément de paramètre de changement de clé, ◀ ▶ entrez la sortie de sauvegarde de la clé. 2. Appuyez d'abord sur la touche ▲ et mainten enfoncée, puis appuyez simultanément sur le bou SET pendant cinq secondes. La fenêtre de limite supérieure affiche « 00 » et la fenêtre d'affichage inférieure affiche « PAS ». À ce moment, appuy touche ▲▼. Touche pour sélectionner le mot de qui a été défini, puis appuyez sur la touche SET mot de passe est correct, la fenêtre d'affichage inférieure affiche l'élément de paramètre F0, et la fenêtre d'affichage supérieure affiche la valeur du paramètre de F0 et entre dans l'état de réglage indiquant que le contrôleur est maintenant dans l paramétrage. Si le mot de passe est incorrect, l'affichage de la température sera renvoyé. Après entré dans l'état de réglage, appuyez sur les tou gauche et droite pour modifier tour à tour l'élément paramètre, et appuyez sur la touche ▲▼ pour la valeur du paramètre de l'élément de paramètre Appuyez sur la touche Entrée à tout moment, enregistrez les paramètres modifiés, quittez l'état réglage des paramètres, revenez à l'affichage de température et exécutez selon les nouveaux paramètres. Si aucun bouton n'est enfoncé dans secondes, le contrôleur quittera automatiquement de réglage des paramètres et n'enregistrera pasparamètres modifiés. En état de paramétrage, ap sur SET ne répond pas |
| 3 | ▲+▼ | Restaurer rapidement les paramètres d'usine | Lorsque l'appareil est sous tension et en affichage normal, lorsque la température n'est pas réglée, appuyez et maintenez enfoncé le bouton ▲▼ er temps, le thermostat sera allumé et « rE » s'aff après trois secondes, et toutes les valeurs définis seront restaurées à la valeur d'usine, puis revien l'état de fonctionnement normal après 3 secondes |
| 4 | ▼ | Vérifier la chambre température | Dans l'état non réglé, appuyez sur la touche ∇ afficher la valeur de détection du capteur de température ambiante et reprenez l'affichage de la température de l'eau après 6 secondes (à ce m le voyant de température ambiante est allumé, in que la fenêtre supérieure est affiché comme température ambiante) |
| 5 | ENSEMBLE | Ajustements rapides | Appuyez sur le bouton SET lorsque le thermosta fonctionne normalement, si le thermostat fonctionn mode température constante, le panneau affichera valeur du paramètre F0 (température réglée) et du paramètre F1 (valeur de différence de tempér sera affichée dans le mode intelligent (à ce mor voyant PARAM set du panneau sera allumé, indi que le contrôleur est maintenant en train de rég du paramètre). À ce moment, appuyez sur la to ▲▼ pour modifier la valeur de réglage, puis ap sur la touche SET pour quitter ou quitter sans ; sur le bouton dans les 20 secondes. Si vous a sur la touche Entrée pour enregistrer le disque les nouveaux paramètres prendront effet. |
MENU DESCRIPTION
| code | MONTER LE PROJET | GAMME | VALEUR PAR DÉFAUT | REMARQUE |
| F0 | Régler la température | F9~F8/-20~40 | 25,0 | Mode de contrôle intelligent la température, mode de température constante |
| F1 | Valeur de différence de température | - 15~5 | -2 | |
| F2 | Régression de la réfrigération | 0,1 ~ 9,0 | 0,8 | |
| F3 | Mode de contrôle | 0~1 | 1 | 1 intelligent, 0 température constante |
| F4 | Alarme de température de l'ea très élevée | 1 ~ 80 | dix | |
| F5 | Alarme ultra basse de tempéra de l'eau | 1~40 | 15 | |
| F6 | Alarme de température très élé | 40~50 | 45 | |
| F7 | mot de passe | 00~99 | 06 | |
| F8 | Température maximale de l'eau réglée | (F9+1)~50 | 30 | |
| F9 | Température minimale de l'eau réglée | -30~ (F8 -1) | 20 | |
| A0 | Retour de chauffage | 0,1 ~ 5,0 | 0,5 | |
| A1 | Retard d'alarme de démarrage | 0~30 | 5 | minute |
| A2 | Retard de démarrage | 10~300 | 15 | deuxième |
| A3 | Délai de transition d'état | 0 ~ 99 | 5 | deuxième |
| A4 | Étalonnage de la température ambiante | -10,0 ~ 10,0 | 0 | |
| A5 | Correction de la température d'eau | -10,0 ~ 10,0 | 0 | |
| A6 | Coefficient d'inertie du système | 0~40 | 08 | Plus la valeur est petite plus c'est précis |
| A7 | Protection contre le démarrage compresseur | 0~300 | 30 | deuxième |
| A8 | La tige chauffante électrique contrôle la régression | -5,0 ~ 20,0 | 0,2 | température <F0-A8 fonctionne température>F0-A8 cesse de fonctionner |
| A9 | Le signal d'entrée est retardé | 0 ~ 99 | 2 | deuxième |
| A10 | Le signal d'entrée est normalement ouvert et normalement fermé | NON/NF | NC | NON est normalement ouvert. NC est normalement fermé |
| A11 | L'électrovanne s'ouvre avec du retard | 0-4.0 | 0 | Électrovanne F0-A11 |
| A12 | Fonction E6 en cas d'alarme | 0/1 | 0 | 0 est un fonctionnement non 1 est l'arrêt du système |
| A13 | L'alarme externe la sortie est retardée dans la récupération | 0 ~ 99 | 2 | deuxième |
| A14 | Le compresseur démarre l'électrovanne et la ferme pend une durée temporisée | 0~30 | 0 | deuxième |
| A15 | État d'alarme du relais de sig ER1-ER5 | 0/1 | 0 | 1 sortie/0 aucune sortie |

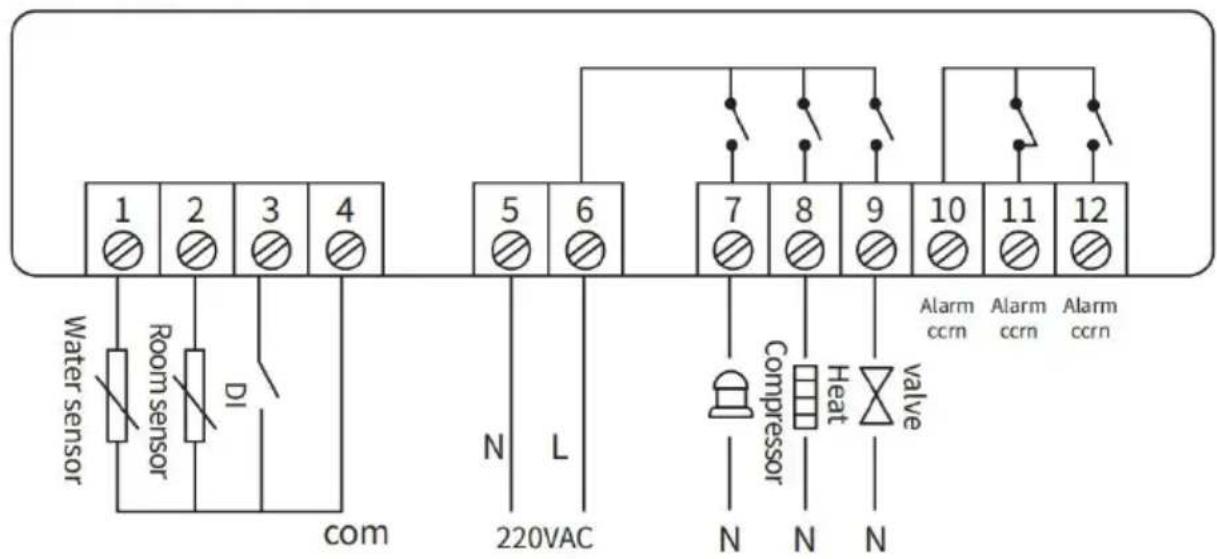

CONTROLLER WIRING DIAGRAM
RY1001A
Notice
①.Distinguez strictement le câblage de l'alimentation, de la sortie relais du capteur, et le relais ne doit pas être surchargé.
②.Toutes les modifications de câblage doivent être effectuées avec l'alimentation électrique débranchée.
③. Il est interdit d'utiliser ce contrôleur dans l'eau ou dans des environnements excessivement humides, et il est interdit de l'utiliser à températures élevées, à de fortes interférences électromagnétiques et à des environnements intenses.
④. Assurez-vous que la tension d'alimentation est cohérente avec la tension indiquée sur le contrôleur et assurez-vous de la stabilité de la tension d'alimentation ;
CONTROL THE OUTPUT FUNCTION
- CONTRÔLE DE LA RÉFRIGÉRATION :
| CONDITION DE FONCTIONNEMENT DU REFROIDISSEUR | ÉTAT DU COMPRESSEUR | ÉTAT DE FONCTIONNEMENT DE L'ÉLECTROVANNE RÉFRIGÉRANT | TIGE CHAUFFANTE CONDITION DE TRAVAIL | REMARQUE |
| réfrigération | en cours d'exécution | fin | Arrête ça | Réfrigération 100% pleine puissance |
| Micro-réfrigération et un étage | en cours d'exécution | Conduction | Arrête ça | 40% de puissance de réfrigération |
| Micro-refroidissement en deux étapes | en cours d'exécution | Conduction | lancer | Fonctionnement de la tige chauffante de réfrigération à 20 % de puissance |
| chauffage | Arrête ça | Conduction | lancer | Pas de réfrigération, seulement du chauffage |
Ci-dessus sont les quatre états de fonctionnement du refroidisseur contrôlés par le thermostat intelligent. Le temps de transition le plus d'entre la réfrigération et le micro-refroidissement est d'environ 5 à 10 secondes et peut être modifié plusieurs fois en une minute.
Si la charge thermique est activée, le refroidisseur fonctionne principalement dans ces deux conditions de travail et la température de l'eau de refroidissement peut être contrôlée avec précision. (La température de l'eau fluctue autour de 0,3 degrés Celsius pendant le réel.) Lorsque la charge thermique est désactivée, la température de l'épasse vers le bas et lorsque la valeur définie A0 est atteinte, le compresseur de réfrigération cesse de fonctionner.
Il est important de noter que; Il y aura un décalage horaire entre le conversion des conditions de fonctionnement du refroidisseur et du changement de température de l'eau, et le paramètre A6 est le parar pertinent qui décrit l'inertie du système, selon ce paramètre, le contrôl peut calculer l'avance d'action correspondante, réduire le dépassement la température de l'eau.
ÉLECTROVANNE RÉFRIGÉRANT
- Lorsque le compresseur fonctionne, lorsque la température est rédu (égale ou inférieure) à la valeur définie de la température de l'eau et durée de coupure de l'électrovanne de réfrigérant a été supérieure au temps défini par la transition d'état. (A3), l'électrovanne de réfrigérant allumée. Lorsque la température dépasse (plus) la valeur réglée de la température de l'eau et la durée de conduction du réfrigérant
l'électrovanne est supérieure au temps fixé par le délai de transition (A3), l'électrovanne réfrigérant est coupée. - Lorsque le compresseur s'arrête de fonctionner, l'électrovanne de réfrigérant est allumée.
- Lorsque le compresseur commence à fonctionner (au démarrage), l'électrovanne réfrigérante doit être en état de coupure (dans des circonstances normales, cette condition est remplie).
CANNES CHAUFFANTES ÉLECTRIQUES
Lorsque la température de l'eau descend en dessous du point de cor de la température de l'eau, la tige chauffante électrique contrôle la différence, la tige chauffante électrique commence à fonctionner. Lorsqu la température de l'eau dépasse la valeur réglée de la température d la tige chauffante électrique contrôle la différence, la tige chauffante électrique cesse de fonctionner.
2. POINT DE CONSIGNE DE TEMPÉRATURE DE L'EAU :
Lorsque le thermostat fonctionne en mode température constante, la
valeur de réglage de la température de l'eau est constante à F0 tour comme un thermostat normal.
Lorsque le thermostat est en mode intelligent, le réglage de la tempé de l'eau varie.
POINT DE CONSIGNE DU MODE INTELLIGENT
Lorsque la température ambiante plus F1 est inférieure à F9, la valeur consigne de la température de l'eau est égale à F9
Lorsque la température ambiante plus F1 est supérieure à F8, l'eau I valeur de réglage de la température est égale à F8
Lorsque la température ambiante plus F1 est inférieure, égale à F8, supérieure ou égale à F9, la valeur de réglage de la température de est égale à température ambiante + F1.
3. CODE D'ALARME ET LOGIQUE DE CONTRÔLE :
| CODE | CONTENU | CONDITIONS D'ALARME |
| Er1 | La température ambiante est trop élevée | Température ambiante > valeur d'alarme de température ultra-élevée (valeur de réglage F6) |
| Er2 | La température de l'eau trop élevée | Température de l'eau> température réglée + différence réfrigération F2 + alarme de température de l'eau trê F4 |
| Er3 | La température de l'eau trop basse | Température de l'eau < température de consigne - de retour chauffage A0 - alarme ultra basse tempéra l'eau F5 |
| Er4 | Panne du capteur de température ambiante | Les capteurs de température ambiante sont en court-ou en circuit ouvert |
| Er5 | Le capteur de température d'eau est défectueux | Le capteur de température d'eau est en court-circuit circuit ouvert |
| Er6 | Alarmes d'entrée externes | La connexion externe est perdue |
| Er2 et Er3 ne seront efficaces que lorsque la température de l'eau entre dans la sect température cible (c'est-à-dire entre la température réglée et la température réglée + dif réfrigération F2) après avoir satisfait le délai d'alarme de démarrage (A1) ou après la tension et le refroidissement forcé. pendant 30 secondes | ||
(1) L'ÉTAT DE CONTRÔLE LORSQUE L'ALARME EST GÉNÉRÉE
Lorsque l'alarme Er3 se produit, les relais de réfrigération et de chauffage fonctionnent selon la logique normale.
Lorsque l'alarme Er4 se produit, le réglage de la température de l'eau (F0)
contrôleur fonctionne selon le réglage d'usine. (Si le contrôleur fonctionne en mode température constante, E4 ne déclenche pas d'alarme)
En cas d'alarme Er5, le système doit être arrêté quel que soit l'état dans le se trouve. en cours d'exécution.
(2) SON D'ARRÊT D'ALARME
En état d'alarme du thermostat, appuyez sur n'importe quel bouton pour arrêt buzzer d'alarme, mais l'affichage de l'alarme ne s'arrêtera pas tant que la co d'alarme ne sera pas éliminée.
(3) ALARME D'ENTRÉE EXTERNE :
Une fois le signal d'alarme d'entrée externe et le réglage du temps de retard satisfaits, Er6 s'affiche, le contrôle du système n'est pas affecté et le buzzer d'alarme retentit.
(4) Lorsque Er1-Er6 apparaît, le buzzer d'alarme retentit et lorsque la touche d'alarme du silencieux est enfoncée, le buzzer arrête de sonner. La sortie d'a le relais et les autres défauts sont automatiquement réinitialisés après leur suppression.
(5) Lorsque Er1-Er6 apparaît, le buzzer d'alarme retentit et lorsque la touche d'alarme du silencieux est enfoncée, le buzzer arrête de sonner. La sortie d'a le relais et les autres défauts sont automatiquement réinitialisés après leur suppression.
1. TON CLÉ
Il y a une invite de touche lorsque vous appuyez sur le bouton du contrôler courte invite sonore lorsque vous appuyez sur chaque bouton.
2. ID DE MISE SOUS TENSION
Après la mise sous tension, l'écran clignote pendant 3 secondes, et le voyan lumineux et le tube numérique sont affichés en même temps, et le buzzer e dans l'état de fonctionnement logique normal après le son.
3. CORRECTION DE LA TEMPÉRATURE
Étalonnage de la température ambiante et étalonnage de la température de l' lorsque la température affichée (température ambiante et température de l'eau) s'écarte de la température réelle, A4 et A5 peuvent être ajustés pour correcti
4. TRAITEMENT À LA MISE SOUS TENSION
Une fois le délai de mise sous tension (A2) écoulé après la mise sous tens
thermostat, le thermostat entre dans l'état de refroidissement à pleine puissance 100 % pendant 25 secondes. Contrôlez ensuite le refroidisseur pour qu'il fonctionne en fonction de la température réelle de l'air et de la température l'eau. (Remarque : il s'agit de la fonction « Réfrigération forcée au démarrage Si la température de l'eau est supérieure au point de consigne de température l'eau - fond de chauffage, le compresseur n'a pas besoin de s'arrêter après en marche de la réfrigération forcée. Cette fonction est conçue pour faciliter travaux de maintenance)
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREETASTWC NSW 2122 Australie
Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
| EC | REP |
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Ma
| UK | REP |
YH CONSULTING LIMITED.
Technique Assistance et certificat de garantie électronique www.vevor.com/support
