Productsoort	Industriële waterkoeler
Merk	Vevor
Model	CW-6000
Voeding	AC220-240V / AC120V, 50/60 Hz
Vermogen	1500 W
Koelcapaciteit	3,2 kW (50 Hz) / 3,5 kW (60 Hz)
Koelmiddel	R410a
Geluidsniveau	≤ 8,0 dB (volgens de handleiding)
Watertankcapaciteit	15 L
Max. pompopbrengst	65 L/min
Pompvermogen	370 W (220V) / 600 W (120V)
Hoofdmateriaal	IJzer en koper
Veiligheid	Beveiliging tegen overstroom van de compressor, stromingsalarm, oververhittingsalarm
Instelbaar temperatuurbereik	-20°C tot 40°C (intelligente modus)
Besturingsmodi	Intelligent en constante temperatuur
Luchtfilter	Regelmatige reiniging vereist
Installatie	Sluit de inlaat-/uitlaatleidingen aan, vul de watertank
Gebruik	Alleen professioneel
Ondersteuning	www.vevor.com/support

Veelgestelde vragen - CW-6000 Vevor

Hoe installeer ik de CW-6000 koeler?

Pak de machine uit, controleer de accessoires. Open de waterinlaat en vul de tank (15L) terwijl u de niveaumeter in de gaten houdt. Sluit de inlaat- en uitlaatleidingen aan volgens uw systeem. Sluit de voeding aan en zet de schakelaar aan. De pomp start, controleer op lekken. Na enkele minuten kunt u indien nodig de thermostaatinstellingen aanpassen.

Welk water moet ik in de tank gebruiken?

Gebruik bij voorkeur gedemineraliseerd of gedestilleerd water. Voor koolstofstalen apparatuur voegt u een corrosiewerende antivries toe. In koude gebieden gebruikt u een niet-corrosieve antivries. Gebruik nooit onbehandeld kraanwater om kalkaanslag te voorkomen.

Waarom klinkt het alarm en wat moet ik doen?

De alarmcode wordt weergegeven (Er1 tot Er6). Er2 geeft bijvoorbeeld aan dat de watertemperatuur te hoog is. Raadpleeg de tabel met alarmcodes. Druk bij een alarm op een willekeurige knop om de zoemer uit te schakelen. Los de oorzaak op (controleer waterniveau, reinheid filter, enz.). Als het aanhoudt, neem dan contact op met de ondersteuning.

Hoe stel ik de watertemperatuur in?

Druk tijdens normaal bedrijf op de SET-toets om snel F0 (doeltemperatuur) aan te passen in intelligente of constante modus. Gebruik de ▲▼-toetsen om de waarde te wijzigen en druk op SET om te bevestigen. Voor geavanceerde instellingen houdt u ▲+SET 5 seconden ingedrukt om toegang te krijgen tot de gebruikersparameters.

Wat betekent code Er2?

Er2 geeft aan dat de watertemperatuur te hoog is. De watertemperatuur overschrijdt de ingestelde temperatuur + F2 (koelverschil) + F4 (ultrahoge alarm). Controleer of de thermische belasting te hoog is, of de ventilatie goed is en of het luchtfilter schoon is.

Hoe reinig ik het luchtfilter?

Ontgrendel en verwijder het filter (stoffilter). Reinig het met lauw water en een mild reinigingsmiddel, of met perslucht. Laat het volledig drogen voordat u het terugplaatst. Een verstopt filter vermindert de prestaties en kan oververhitting veroorzaken.

Kan ik de koeler zonder water laten werken?

Nee, dit is ten strengste verboden. De tank moet voldoende water bevatten om de pomp te beschermen. Starten zonder water beschadigt de pomp onherstelbaar. Controleer altijd of het waterniveau binnen het groene bereik ligt voordat u inschakelt.

Wat is de garantie op de CW-6000?

De garantie staat vermeld op het elektronische garantiecertificaat dat beschikbaar is op www.vevor.com/support. Over het algemeen biedt Vevor een beperkte garantie. Bewaar het aankoopbewijs en neem contact op met de ondersteuning voor eventuele claims.

De koeler maakt geluid, is dat normaal?

Bedrijfsgeluid is normaal (ventilator, compressor, pomp). Het opgegeven geluidsniveau is ≤ 8,0 dB (volgens de handleiding). Als het geluid abnormaal wordt (tikken, knarsen), controleer dan de bevestigingen, de aanwezigheid van luchtbellen in het circuit, of neem contact op met de klantenservice.

Hoe neem ik contact op met de technische ondersteuning?

Ga naar www.vevor.com/support voor technische ondersteuning en het elektronische garantiecertificaat. U vindt er FAQ, handleidingen en een contactformulier. Houd uw model (CW-6000) en serienummer bij de hand.

GEBRUIKSAANWIJZING CW-6000 Vevor

Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de handleiding zorgvuldig lezen.

1. ZORG ERVOOR DAT DE STROOMVOORZIENING EN HET STOPCONTACT GOED CONTACT HEBBEN EN DAT DE AARDINGSDRAAD STEVIG MOET ZIJN!

Hoewel de gemiddelde werkstroom van de koelmachine klein is, kan de momentane werkstroom soms 6 tot 10 ampère bereiken (de momentane werkstroom van het AC110V-voedingsmodel is mogelijk tot 10 tot 15 ampère).

1. ZORG ERVOOR DAT DE WERKENDE KOELMACHINE EEN STABIELE EN NORMALE SPANNING HEEFT!

Omdat de koelcompressor gevoeliger is voor voeding en spanning, is de werkspanning van ons standaardproduct 220-240V (110V-model is 110-120V). Als u echt een breder bedrijfsspanningsbereik nodig heeft, kunnen we dit aanpassen.

1. ALSTUBLIEFT, EEN VERKEERDE STROOMFREQUENTIE ZAL SCHADE AAN DE KOELER VEROORZAKEN!

Selecteer de modus: 50 Hz of 60 Hz, afhankelijk van de werkelijke situatie.

1. OM DE POMP TE BESCHERMEN, IS HET STRIKT VERBODEN DE KOELMACHINE TE WERKEN ZONDER WATER IN DE OPSLAGTANK! De nieuwe machine wordt verpakt nadat al het water uit de tank is geleegd. Zorg er dus voor dat er voldoende water in de tank zit en dat er water in de leidingen zit voordat u start, anders kunt u de pomp gemakkelijk beschadigen.

Wanneer het waterniveau onder het groene (normale) bereik van de waterniveaumeter komt, zal het koelvermogen van onze koelmachines iets afnemen. Zorg er daarom voor dat het waterniveau zich in het groene (normale) bereik bevindt. Pompen zijn ten strengste verboden bij circulerende afvoer!

1. ZORG ERVOOR DAT DE LUCHTINLAAT EN -UITLAAT GOED GEVENTILEERD ZIJN!

De luchtuitlaat van het obstakel naar de achterkant van de koeler moet minimaal 30 cm zijn, en er moet minimaal 8 cm tussen het obstakel en de luchtinlaat aan de zijkant zitten.

HET FILTER MOET REGELMATIG WORDEN REINIGD!

De stofmeter moet worden ontgrendeld en gereinigd, anders zal de koeler verstopt raken.

1. LET OP DE EFFECT VAN CONDENSAAT!

Naarmate de luchtvochtigheid toeneemt en de watertemperatuur lager is dan de omgevingstemperatuur, zal condensaat rond leidingen en koeldelen op het wateroppervlak ontstaan. Als dit gebeurt, is het raadzaam een hogere watertemperatuur in te stellen of de aangesloten leidingen en koelcomponenten warm te houden.

ALLEEN VOOR PROFESSIONEEL GEBRUIK!

Dit apparaat mag niet worden gebruikt door een kind of een persoon met fysieke, zintuiglijke of mentale beperkingen, of een gebrek aan ervaring en kennis, tenzij er toezicht of instructie is gegeven en het kind niet met elektrische apparaten mag spelen.

Het circulerende water van de waterkoeler moet voor normaal gebruik een afgesloten container gebruiken, zoals koelwater met een laserbuis.

Niet-afgedichte containers kunnen niet circuleren, zoals waterbassins of emmers, en kunnen niet worden gebruikt voor circulerende waterkoeling met waterkoelers.

SPECIFICATIES

Model	CW-6000
Spanning	AC220-240V	AC120V
frequentie	50 Hz	60 Hz
stroom	15 00W
Koelcapaciteit	3,2 kW	3,5 kW
Koelmiddel	R410a
geluiden	≤ 8 0 dB
Capaciteit watertan	15 liter
Maximale stroom	65 l/min
Pompvermogen	370 W	600 W

Het belangrijkste materiaal	ljzer, koper
Beveiliging	Compressor overstroombeveiliging stromingsalar overtemperatuuralarm

APPARAATILLUSTRATIE

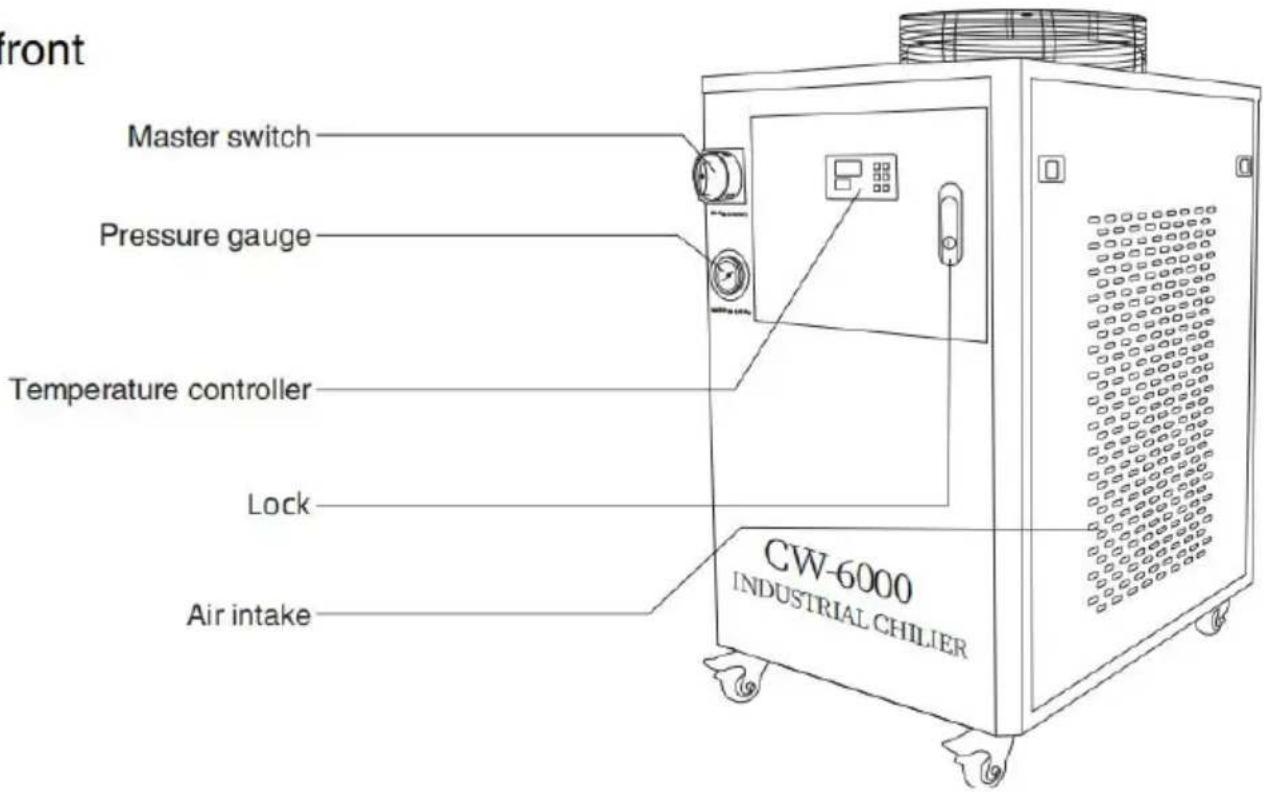

voorkant

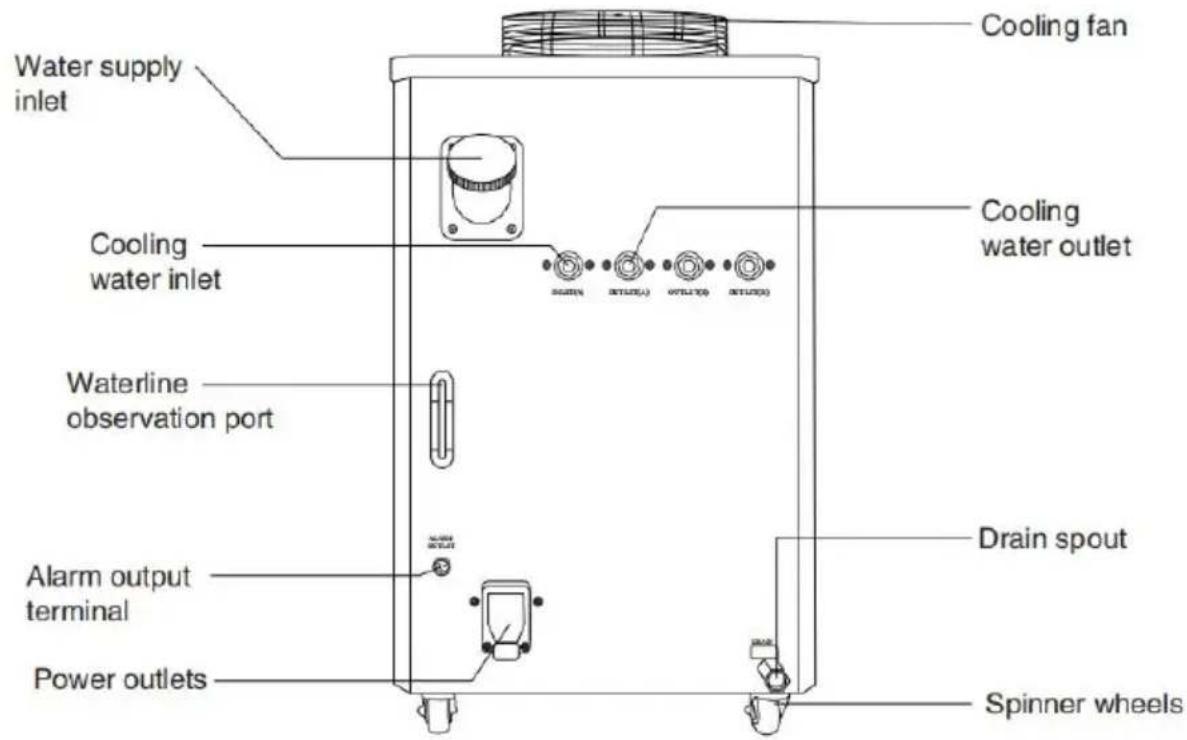

achterkant

Het installeren van deze industriële koelmachine is zeer eenvoudig. De eerste installatie van een nieuwe machine kan worden uitgevoerd door deze stappen te volgen:

	1.OPEN DE VERPAKKING OM TE CONTROLEREN OF DE MACHINE VAST IS EN ALLE NODIGE ACCESSOIRES COMPLEET ZIJN
	2.OPEN DE WATERTOEVOERINLAAT OM KOELWATER TOE TE VOEREN (MORSEN HET WATER NIET UIT!).Houd de waterniveaumeter in de gaten en voeg langzaam water toe, waarbij u erop let dat het niet overstroomt! Voor het koelen van koolstofst apparatuur moet een passende hoeveelheid koelwateradditief (anticorrosief wateraqua) aan hewater worden toegevoegd. Gebruikers in de kou regio's moeten niet-corrosieve antivries gebruiken.
	3. SLUIT DE INLAAT- EN UITLAATLEIDINGEN VOLGENS DE SYSTEEMOMSTANDIGHEDEN.
4. SLUIT DE STROOMVOORZIENING AAN EN ZET DE AAN/UIT-SCHAKELAAR IN. (START NIET ZONDER WATER IN DE TANK!)(1) De stroomschakelaar wordt ingeschakeld en de circulatiepomp koelmachine begint te werken. De eerste handeling kan meer luch in de leiding veroorzaken, waardoor af en toe een alarm voor he ontstaat, maar na een paar minuten werking zal de situatie weer zijn.(2) Na de eerste inbedrijfstelling moet de waterleiding onmiddellijk lekkage worden gecontroleerd.(3) De stroomvoorziening is ingeschakeld. Als de watertemperatuur is dan de ingestelde waarde, is het normaal dat de ventilator en onderdelen van de machine niet werken. De temperatuurregelaar n automatisch de werkstatus van de magneetkleppen, ventilatoren en andere componenten van de compressor volgens de ingestelde regelparameters.(4) Omdat het opnieuw opstarten van de compressor en andere componenten lang duurt, afhankelijk van de verschillende omstandigheden, varieert de tijd van enkele seconden tot enkele r Schakel de stroom dus niet vaak uit en weer in. opnieuw.

Bij de eerste start van de nieuwe koeler wordt lucht uit de waterleiding afgevoerd, waardoor het waterpeil licht daalt, maar om het waterpeil in de groene omgeving op peil te houden moet er voldoende water worden bijgevuld. Houd het waterniveau in de gaten en noteer het. Controleer opnieuw nadat de koelmachine een tijdje heeft gedraaid en als het waterniveau aanzienlijk daalt, controleer dan nogmaals op lekkage van de waterleiding.

⑥. PAS DE PARAMETERS VAN DE TEMPERATUURREGELAAR NIET AAN. De CW-5000/5200-serie maakt gebruik van intelligente thermostaten. Meestal hoeft de gebruiker dit niet aan te passen. Als het echt nodig is, raadpleeg dan "Bedrijfsstatus en parametrering".

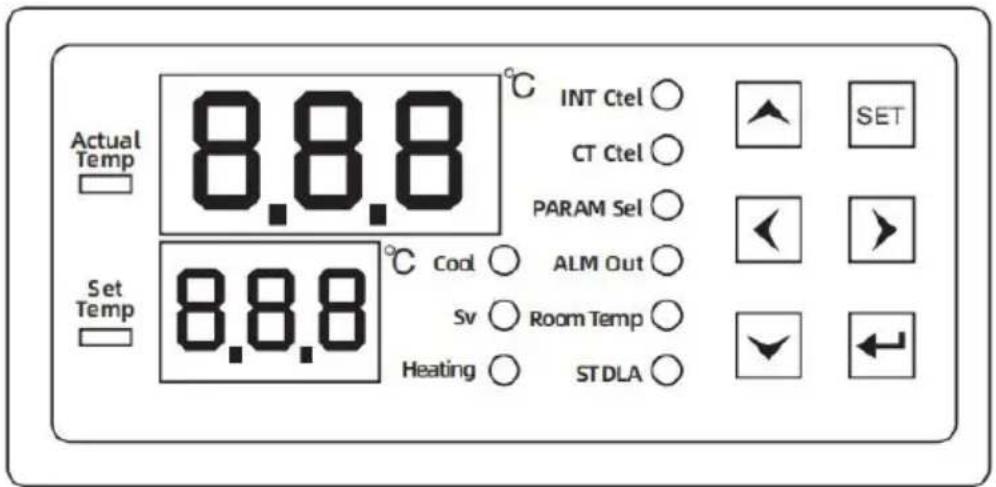

DISPLAYPANEEL EN KNOPPEN

▲toets: omhoog gaan, ▼toets: omlaag gaan, ◀ toets: links, ▶ toets: rechts, SET toets: instellen, ← toets: bevestigen

(1) Het displaybord kan zes cijfers en negen statusindicatoren weergeven (compressor-comp, magneetklep-magneetklep, elektrische verwarmingsstaaf-verwarming, intelligente modus-INT ctrl, constante temperatuurmodus-CT ctrl, parameterinstelling-PARAM set, alarmuitgang-ALM-uitgang, kamertemperatuur-kamertemperatuur, opstartvertraging-ST-vertraging).

Bij normaal gebruik geeft het bovenste displayvenster de normale

watertemperatuur weer, en het onderste displayvenster de ingestelde watertemperatuur.

(2) Beschrijving van displaysymbolen:

LICHT	STAAT	STAAT	FUNCTIE OF BETEKENIS
Compressor-indicator	Comp	helder	Compressor start
		blussen	De compressor is uitgeschakeld
Indicator voor de koelmiddelmagneetklep	Magneetventiel	helder	De koelmiddelmagneetklep wordt geactiveerd
		blussen	De koelmiddelmagneetklep is geslote
Indicator verwarmingsstaaf	verwarming	helder	De verwarmingsstaaf start
		blussen	De verwarmingsstaaf is uitgeschakeld
Intelligente besturingsmodus	INT ctrl	helder	De controller werkt in de intelligente besturingsmodus
		blussen	De controller werkt in een niet-intell besturingsmodus
Thermostatische modus	CT-bediening	helder	De regelaar werkt in de thermostatis regelmodus
		blussen	De regelaar werkt in de niet-thermostatische regelmodus
Parameterinstelmodus	PARAM-set	helder	De regelaar werkt in de parametreermodus
		blussen	De controller werkt in niet-parametris modus
Alarmuitgangsmodus	ALM-uitvoer	helder	Status van alarmuitgang
		blussen	Status van niet-alarmuitgang
Geeft de status van kamertemperatuur weer	Kamer temperatuur	helder	Geeft de status van de kamertemperatuur weer
		blussen	Geeft een status weer die geen kamertemperatuur is
Status van opstartvertraging	ST-vertraging	helder	De opstartvertragingsstatus is bereikt
		blussen	Het apparaat bevindt zich in de sta 'niet-opstartvertraging'

CIJFER	TOETSAANSLAG	FUNCTIE	BESCHRIJVING VAN DE OPERATIE
1	INSTELLEN+Invoeren	Fabrikant parameteraanpassing	Houd de Enter-toets en de SET-toets ingedrukt. "99" wordt na drie second weergegeven. Druk op de ▲▼-toets het wachtwoord "XX" van de fabrieksinstellingen te wijzigen. Druk de SET-toets om de menu-instellingen openen. U kunt wijzig de fabrieksinstellingen en u kunt de (FO parameters wijzigen. Druk op elk ge moment op de Enter-toets om de gewijzigde parameters op te slaan, d parameterinstellingsstatus te verlaten, terug te keren naar het temperatuurdisplay en te werken volg de nieuwe parameters. Als er binnen seconden geen knop wordt ingedrukt verlaat de controller automatisch de parameterinstellingsstatus en slaat de gewijzigde parameters niet op. Als h wachtwoord onjuist is, drukt u op S terug te keren naar de temperatuurweergave
2	▲+INSTELLEN	Aanpassingen van gebruikersparameters	1.▲▽ Sleutelwijziging parameterwaard sleutelwijziging parameteritem, ◀ ▶ v sleutel opslaan afsluiten.2. Houd eerst de ▲-toets ingedrukt druk vervolgens vijf seconden tegelijkertijd op de SET-knop. Het bovenste limietvenster geeft "00" wee het onderste weergavevenster geeft "PAS" weer. Druk op dit moment op ▲▼ -toets om het ingestelde wachtv te selecteren en druk vervolgens op SET-toets. Als het wachtwoord corre geeft het onderste displayvenster het parameteritem F0 weer, en het bove displayvenster geeft de parameterwaar van F0 weer en komt in de instellingsstatus , wat aangeeft dat o controller zich nu in de parametreers bevindt. Als het wachtwoord onjuist wordt de temperatuurweergave weergegeven. Nadat u de instellingsstatus hebt bereikt, drukt ude toetsen links en rechts om het parameteritem beurtelings te wijzigen, drukt u op de toets ▲▼ om de parameterwaarde van het parameterite te wijzigen. Druk op elk gewenst mo op de enter-toets, sla de gewijzigde parameters op, verlaat de parameterinstellingsstatus, keer terug naar de temperatuurweergave en voe volgens de nieuwe parameters. Als e binnen 20 seconden geen knop word ingedrukt, verlaat de controller automatisch de parameterinstellingsstatus en slaat de gewijzigde parameters niet op. In de status van parameterinstelling reageer het indrukken van SET niet
3	▲+▼	Herstel snel de fabrieksinstellingen	Als de stroom is ingeschakeld en he normale display verschijnt, als de temperatuur niet is ingesteld, houdt tegelijkertijd de knop ▲▼ ingedrukt. thermostaat wordt ingeschakeld en na drie seconden wordt "rE" weergegeve en alle ingestelde waarden worden hersteld naar de fabriekswaarde en na 3 seconden terug naar de norma werkstatus.
4	▼	Controleer kamer temperatuur	Druk in de niet-ingestelde toestand o toets ∇ om de detectiewaarde van kamertemperatuursensor weer te geve en hervat de weergave van de watertemperatuur na 6 seconden (op moment brandt het kamertemperatuurlampje, wat aangeeft dat het bovenste venster is uitgeschakeld). weergegeven als kamertemperatuur)
5	SET	Snelle aanpassingen	Druk op de SET-knop wanneer de thermostaat normaal werkt. Als de thermostaat in de constante temperatuurmodus werkt, geeft het paneel de parameterwaarde van F0 (ingestelde temperatuur) weer en wor de parameterwaarde van F1 (temperatuurverschilwaarde)weergegeven in de slimme modus ( moment zal het PARAM-instellampje het paneel branden, wat aangeeft da controller nu de parameterstatus inste Druk nu op de toets ▲▼ om de instelwaarde te wijzigen en druk vervolgens op de toets SET om af sluiten of af te sluiten zonder binner seconden op de knop te drukken. A de Enter-toets drukt om de schijf op slaan en af te sluiten, worden de n parameters van kracht.

code	Zet het project op	BEREIK	STANDA ARDWA ARDE	OPMERKING
F0	Stel de temperatuur in	F9~F8/-20 ~40	25.0	Slimme temperatuurregelmodus, constante temperatuurmodus
F1	Waarde temperatuurverschil	- 15~5	-2
F2	Regressie van de koeling	0,1~9,0	0,8
F3	Controlemodus	0~1	1	1 Slim, 0 Constante tempera
F4	Alarm voor superhoge watertemperatuur	1~80	10
F5	Watertemperatuur ultra-laag alar	1~40	15
F6	Temperatuur super hoog alarm	40~50	45
F7	wachtwoord	00~99	06
F8	Maximaal ingestelde watertemperatuur	(F9+1)~50	30
F9	Minimaal ingestelde watertemperatuur	-30~ (F8-1)	20
A0	Verwarming terug	0,1~5,0	0,5
A1	Opstartalarmvertraging	0~30	5	minuut
A2	Opstartvertraging	10~300	15	seconde
A3	Vertraging van de staatsoverga	0~99	5	seconde
A4	Kalibratie van de kamertemperatuur	-10,0~10,0	0
A5	Watertemperatuur temperatuurcorrectie	-10,0~10,0	0
A6	Systeemtraagheidscoëfficiënt	0~40	08	Hoe kleiner de waarde hoe nauwkeuriger het is
A7	Opstartbeveiliging compressor	0~300	30	seconde
A8	De elektrische verwarmingsstaaf regelt de regressie	-5,0~20,0	0,2	temperatuur < F0-A8 werkt temperatuur>F0-A8 stopt met werken
A9	Het ingangssignaal wordt vertraagd	0~99	2	seconde
A10	Het ingangssignaal is normaal open en normaal gesloten	NEE/NC	NC	NO is normaal gesproken geopendNC is normaal gesproken gesloten
A11	Het magneetventiel gaat met vertraging open	0-4,0	0	F0-A11 magneetventiel
A12	E6-functie bij alarm	0/1	0	0 is normale werking1 is de systeemstop
A13	Het externe alarm de productie wordt vertraagd tijdens het herstel	0~99	2	seconde
A14	De compressor start de magneetklep en sluit deze vod een vertraagde tijd	0~30	0	seconde
A15	ER1-ER5 signaalrelais alarmstatus	0/1	0	1 uitgang/0 geen uitgang

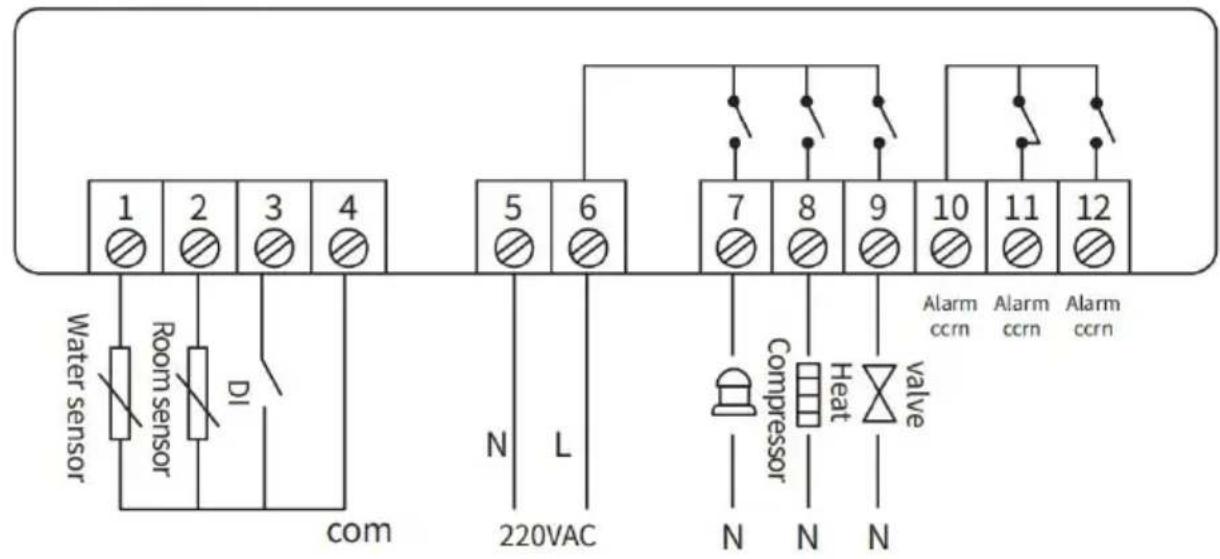

①. Maak strikt onderscheid tussen de bedrading van de voeding, de relaisuitgang en de sensor, en het relais mag niet overbelast worden. ②. Alle wijzigingen aan de bedrading moeten worden uitgevoerd terwijl de voeding is losgekoppeld. ③. Het is verboden deze controller te gebruiken in water of extreem vochtige omgevingen, en het is verboden om te worden gebruikt bij hoge temperaturen, sterke elektromagnetische interferentie en sterke omgevingen. ④. Zorg ervoor dat de voedingsspanning consistent is met de spanning die op de controller is aangegeven en zorg voor de stabiliteit van de voedingsspanning.

1. KOELINGSCONTROLE:

WERKCONDITIES VAN DE KOELER	COMPRESS OR CONDITIE	WERKOMSTANDIGHEID VAN DE KOUDEMIDDELSOLENOID EKLEP	VERWARMINGSSTAAF WERK OMSTANDIGHED EN	OPMERKING
koeling	rennen	einde	Hou op	100% koeling op vol vermogen
Microkoeling in één fase	rennen	Geleiding	Hou op	40% krachtige koeling
Tweetraps microkoeling	rennen	Geleiding	initiëren	20% vermogen koeling verwarmingsstaaf werk
verwarming	Hou op	Geleiding	initiëren	Geen koeling, alleen verwarming

Hierboven staan de vier werkstatussen van de koelmachine die worden geregeld door de slimme thermostaat. De kortste overgangstijd tussen koeling en microkoeling is (ongeveer 5-10 seconden) en kan meerdere keren per minuut worden gewijzigd.

Als de warmtebelasting is ingeschakeld, werkt de koelmachine voornamelijk in deze twee werkomstandigheden en kan de temperatuur van het koelwater nauwkeurig worden geregeld. (Tijdens de daadwerkelijke test schommelt de watertemperatuur rond de 0,3 graden Celsius.) Wanneer de warmtebelasting wordt uitgeschakeld, wordt de watertemperatuur naar beneden overschreden en wanneer de ingestelde waarde A0 wordt bereikt, stopt de koelcompressor met werken.

Het is belangrijk om in acht te nemen dat er een tijdsverschil zal zijn tussen de conversie van de werkomstandigheden van de koelmachine

en de verandering van de watertemperatuur, en de parameter A6 is de relevante parameter die de traagheid van het systeem beschrijft. Volgens deze parameter kan de controller de bijbehorende actie vooraf berekenen en de overschrijding van de watertemperatuur verminderen.

KOUDEMIDDEL-SOLENOIDEKLEP

1. Wanneer de compressor werkt, wanneer de temperatuur is verlaagd (gelijk aan, lager dan) de ingestelde waarde van de watertemperatuur en de uitschakelduur van de koelmiddelmagneetklep groter is geweest dan de tijd die is ingesteld door de statusovergangvertraging (A3), wordt de magneetklep voor het koelmiddel ingeschakeld. Wanneer de temperatuur boven (hoger) de ingestelde watertemperatuur stijgt en de geleidingsduur van de koelmiddelmagneetklep groter is dan de ingestelde statusovergangsvertraging (A3), wordt de koelmiddelmagneetklep afgesloten.
2. Wanneer de compressor stopt met draaien, wordt de magneetklep voor het koelmiddel ingeschakeld.
3. Wanneer de compressor begint te werken (bij het starten), moet de koelmiddelmagneetklep in de uitgeschakelde toestand staan (onder normale omstandigheden is aan deze voorwaarde voldaan).

ELEKTRISCHE VERWARMINGSSTAVEN

Wanneer de watertemperatuur wordt verlaagd tot onder het instelpunt van de watertemperatuur minus het regelverschil van de elektrische verwarmingsstaaf, begint de elektrische verwarmingsstaaf te werken. Wanneer de watertemperatuur hoger wordt dan de ingestelde watertemperatuur plus het regelverschil van de elektrische verwarmingsstaaf, stopt de elektrische verwarmingsstaaf met werken.

2. WATERTEMPERATUURINSTELLING:

Wanneer de thermostaat in de constante temperatuurmodus werkt, is de instelwaarde van de watertemperatuur constant op F0, net als bij een

normale thermostaat.

Wanneer de thermostaat in de slimme modus staat, wordt de instelling van de watertemperatuur gevarieerd.

SLIMME MODUS INSTELPUNT

Wanneer de kamertemperatuur plus F1 lager is dan F9, is de ingestelde watertemperatuur gelijk aan F9.

Wanneer de kamertemperatuur plus F1 hoger is dan F8, is de watertemperatuurinstelwaarde gelijk aan F8.

Wanneer de kamertemperatuur plus F1 kleiner is dan of gelijk is aan F8 en groter is dan of gelijk is aan F9, is de instelwaarde van de watertemperatuur gelijk aan kamertemperatuur + F1.

CODE	INHOUD	ALARMOMSTANDIGHEDEN
Er1	De kamertemperatuur is te hoog	Kamertemperatuur > temperatuur ultrahoge alarmwa (F6-instelwaarde)
Er2	De watertemperatuur is te h	Watertemperatuur> ingestelde temperatuur + koelverschil F2 + watertemperatuur superhoog alarr
Er3	De watertemperatuur is te la	Watertemperatuur < ingestelde temperatuur - versol verwarmingsretour A0 - watertemperatuur ultralaag F5
Er4	Storing kamertemperatuursensor	Ruimtetemperatuursensoren zijn kortgesloten of oper circuit
Er5	De watertemperatuursensor is defect	De watertemperatuursensor is kortgesloten of onderbroken
Er6	Externe ingangsalarmen	De externe verbinding is verbroken
Er2 en Er3 zullen alleen effectief zijn als de watertemperatuur het doeltemperatuurgedee (dwz tussen de ingestelde temperatuur en de ingestelde temperatuur + koelverschil F2) voldaan aan de opstartalarmvertraging (A1) of na het inschakelen en geforceerde koeling 30 seconden

(1) DE CONTROLESTATUS WANNEER HET ALARM WORDT GEGENEREERD

Wanneer het Er3-alarm optreedt, werken de koel- en verwarmingsrelais volgens de normale logica.

Wanneer het Er4-alarm optreedt, loopt de watertemperatuurinstelling (F0) van de regelaar volgens de fabrieksinstelling. (Als de controller in constante

temperatuurmodus werkt, geeft E4 geen alarm)

In het geval van een Er5-alarm moet het systeem worden uitgeschakeld, ongeacht de status waarin het zich bevindt.

(2) ALARM STOPGELUID

Druk in de alarmstatus van de thermostaat op een willekeurige knop om de alarmzoemer te stoppen, maar de alarmweergave stopt pas als de alarmtoestand is opgeheven.

Nadat aan het externe ingangsalarmsignaal en aan de vertragingstijdinstelling A is voldaan, wordt Er6 weergegeven, wordt de systeembediening niet beïnvloed en klinkt de alarmzoemer.

(4) Wanneer Er1-Er6 verschijnt, klinkt de alarmzoemer en wanneer de alarmtoets van de geluiddemper wordt ingedrukt, stopt de zoemer. Alarmuitgang, relais en andere fouten worden automatisch gereset nadat ze zijn verholpen. (5) Wanneer Er1-Er6 verschijnt, klinkt de alarmzoemer en wanneer de alarmtoets van de geluiddemper wordt ingedrukt, stopt de zoemer. Alarmuitgang, relais en andere fouten worden automatisch gereset nadat ze zijn verholpen.

1. TOETSTOON

Er is een toetsmelding wanneer de controllerknop wordt ingedrukt, en een korte toonmelding wanneer elke knop wordt ingedrukt.

2. INSCHAKELINGS-ID

Na het inschakelen knippert het display gedurende 3 seconden en worden het indicatielampje en de digitale buis tegelijkertijd weergegeven en gaat de zoemer na het geluid naar de normale logische werkingsstatus.

3. TEMPERATUURCORRECTIE

Kalibratie van de kamertemperatuur en kalibratie van de watertemperatuur, wanneer de weergegeven temperatuur (kamertemperatuur en watertemperatuur) afwijkt van de werkelijke temperatuur, kunnen A4 en A5 worden aangepast voor correctie.

4. VERWERKING BIJ INSCHAKELING

Nadat de inschakelvertraging (A2) is verstreken nadat de thermostaat is ingeschakeld, gaat de thermostaat gedurende 25 seconden naar de koelstand 100% vol vermogen. Regel vervolgens de koelmachine zodat deze werkt op k

van de werkelijke lucht- en watertemperatuur. (Opmerking: dit is de functie "Geforceerde koeling bij opstarten".) Als de watertemperatuur hoger is dan het instelpunt van de watertemperatuur - verwarmingsachtergrond, hoeft de compressor niet te stoppen nadat de geforceerde koeling is ingeschakeld. Deze functie is ontworpen om onderhoudswerkzaamheden te vergemakkelijken)
