BEDIENUNGSANLEITUNG CW-6000 Vevor

Technisch Support- und E-Garantiezertifikat

Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.

WARN

1. Bitte achten Sie darauf, dass die Stromversorgung und die Steckd in gutem Kontakt stehen und dass das Erdungskabel fest sitzt!

Obwohl der durchschnittliche Arbeitsstrom des Kühlers gering ist, kann der momentane Arbeitsstrom manchmal 6 bis 10 Ampere erreichen (der momentan Arbeitsstrom des AC110V-Netzteilmodells ist bis zu 10 bis 1,5 Ampere möglich

1. Bitte achten Sie darauf, dass der funktionierende Kühler eine stab und normale Spannung hat!

Da der Kühlkompressor empfindlicher auf Stromversorgung und Spannung reagiert, beträgt die Arbeitsspannung unseres Standardprodukts 220^240 V (das 110-V-Modell ist 110–120 V). Wenn Sie wirklich einen größeren

Betriebsspannungsbereich benötigen, können wir ihn anpassen.

1. BITTE EINE FALSCHE NETZFREQUENZ FÜHRT ZU SCHÄDEN A KÜHLGERÄT!

Bitte wählen Sie den Modus: 50 Hz oder 60 Hz, abhängig von der tatsächlich Situation.

1. Zum Schutz der Pumpe ist es strengstens verboten, den Kühler (Wasser im Vorratsbehälter zu betreiben!

Die neue Maschine wird verpackt, nachdem das gesamte Wasser im Tank abgelassen wurde. Stellen Sie daher vor dem Starten sicher, dass der Tank ausreichend Wasser enthält und sich Wasser in der Maschine befindet, da so die Pumpe leicht beschädigt werden kann.

Wenn der Wasserstand unter dem grünen (normalen) Bereich der

Wasserstandsanzeige liegt, sinkt die Kühlleistung unserer Kältemaschinen leicht. Stellen Sie daher sicher, dass der Wasserstand im grünen (normalen) Bereich liegt. Pumpen im zirkulierenden Abwasser sind strengstens verboten!

1. Bitte achten Sie darauf, dass der Luftein- und -auslass gut belüfte Der Luftauslass vom Hindernis zur Rückseite des Kühlers muss mindestens 30

betragen, und zwischen dem Hindernis und dem seitlichen Lufteinlass sollte ei Abstand von mindestens 8 cm liegen.

20. DER FILTER MUSS REGELMÄSSIG GEREINIGT WERDEN!

Der Staubmesser muss entriegelt und gereinigt werden, andernfalls kann es zu schwerwiegenden Verstopfungsschäden am Kühler kommen.

21. ACHTEN SIE AUF DIE EINWIRKUNG VON KONDENSAT!

Wenn die Umgebungsfeuchtigkeit zunimmt und die Wassertemperatur niedriger als die Umgebungstemperatur ist, bildet das Kondensat kreisförmige Rohre und kühlende Teile auf der Wasseroberfläche. In diesem Fall empfiehlt es sich, ein höhere Wassertemperatur einzustellen oder die angeschlossenen Leitungen und Kühlkomponenten warm zu halten.

NUR FÜR DEN PROFESSIONELLEN GEBRAUCH!

Dieses Gerät darf nicht von einem Kind oder einer Person mit körperlichen, sensorischen oder physischen, sensorischen oder körperlichen

Beeinträchtigungen oder einem Mangel an Erfahrung und Wissen verwendet werden, es sei denn, es erfolgt eine Aufsicht oder Anweisung, und das Kind nicht mit Elektrogeräten spielen!

Das zirkulierende Wasser des Wasserkühlers muss für den normalen Gebrauch einen versiegelten Behälter verwenden, z. B. Kühlwasser für Laserröhren.

Unversiegelte Behälter können nicht zirkulieren, wie z. B. Wasserbecken, Eimer können nicht zur Umlaufwasserkühlung mit Wasserkühlern verwendet werden.

SPECIFICATIONS

Modell	CW-6000
Stromspannung	AC220-240V	AC120V
Frequenz	50Hz	60Hz
Leistung	15 00 W
Kühlkapazität	3,2 kW	3,5 kW
Kältemittel	R410a
Geräusche	≤ 8 0 dB
Fassungsvermögen des Wassertanks	15 L
Maximaler Durchfluss	65 l/min
Pumpenleistung	370 W	600 W
Das Hauptmaterial	Eisen, Kupfer
Sicherheit	Überstromschutz des Kompressors, Durchflussalarm, Übertemperaturalarm

DEVICE ILLUSTRATION

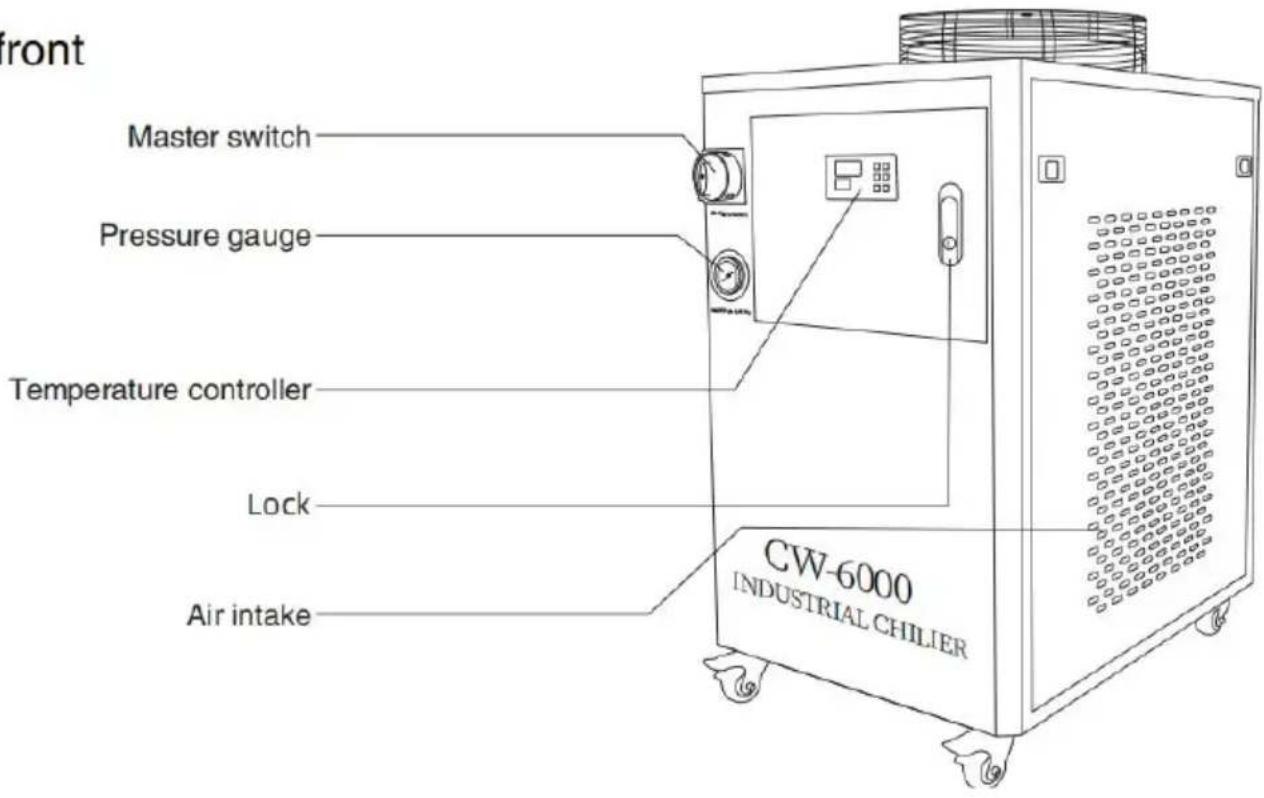

front

front Master switch Pressure gauge Temperature controller Lock Air intake CW-6000 INDUSTRIAL CHILIER

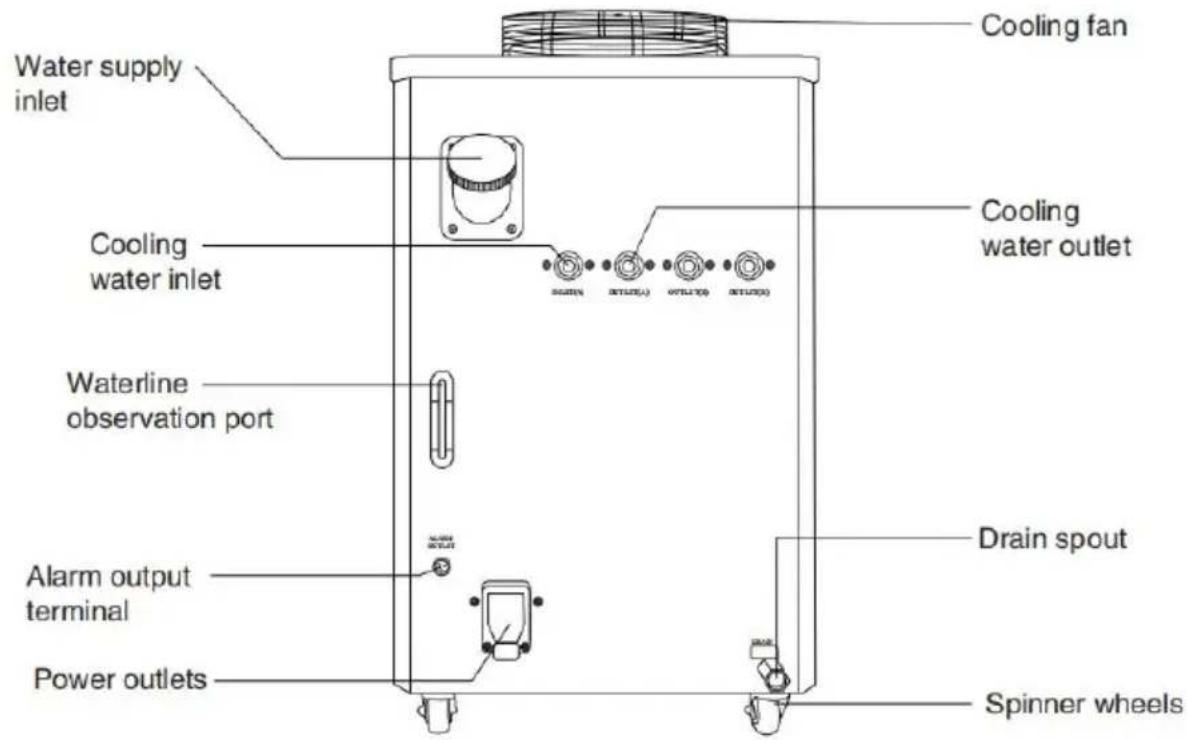

behind

Die Installation dieses Industriekühlers ist sehr einfach.

Die Erstinstallation einer neuen Maschine kann wie folgt durchgeführt werden:

	1.ÖFFNEN SIE DIE VERPACKUNG, UM ZU PRÜFEN, OB DIE MASCHINE FEST IST UND ERFORDERLICHEN ZUBEHÖRTEILE VOLLSTÄNDIG SIND.
	2. ÖFFNEN SIE DEN WASSERVERSORGUNGSEINLASS, UM KÜHLWASSER ZUZUFÜHREN (DAS WASSER NICHT AUSSCHÜTTEN!). Beobachten Sie die Wasserstandsanzeige und ge Sie langsam Wasser hinzu. Achten Sie darauf, das Wasser nicht überläuft! Zur Kühlung von G aus Kohlenstoffstahl sollte dem Wasser eineentsprechende Menge Kühlwasserzusatz (Korrosionsschutzwasser Aqua) zugesetzt werden. Benutzer in Kälte Regionen sollten nicht korrosives Frostschutzmitte verwenden.
	3.VERBINDEN SIE DIE EINLASS- UND AUSLASSLEITUNGEN ENTSPRECHEND DEN SYSTEMBEDINGUNGEN.
4.STECKEN SIE DAS STROMVERSORGUNG AN UND SCHALTEN DEN NETZSCHALTER EIN. (NICHT OHNE WASSER IM TANK STARTEN!) (1) Der Netzschalter wird eingeschaltet und die Umwälzpumpe des Kühlers beginnt zu arbeiten. Beim ersten Vorgang kann es zu we Blasen im Rohr kommen, was gelegentlich zu Verkehrsalarmen für Nach einigen Minuten des Betriebs normalisiert sich der Zustand wieder. (2) Nach der ersten Inbetriebnahme ist die Wasserleitung unverzüglich Dichtheit zu prüfen. (3) Die Stromversorgung ist eingeschaltet. Wenn die Wassertemperäten unter dem eingestellten Wert liegt, ist es normal, dass der Lüfter andere Teile der Maschine nicht funktionieren. Der Temperaturregle automatisch den Betriebszustand der Magnetventile, Ventilatoren und anderen Komponenten des Kompressors entsprechend den eingeste Steuerparametern. (4) Da der Neustart des Kompressors und anderer Komponenten den unterschiedlichen Bedingungen lange dauert, variiert die Zeit zwischen einigen Sekunden und einigen Minuten. Schalten Sie der daher nicht häufig aus und wieder ein wieder.

⑤.PRÜFEN SIE DEN WASSERSTAND IM TANK Beim ersten Start des neuen Kühlers wird die der Wasserleitung abgelassen, was zu einem leichten Absinken des Wasserspiegels führt. Um Wasserspiegel jedoch im grünen Bereich zu hal darf noch einmal ausreichend Wasser nachgefüll werden. Bitte beobachten und notieren Sie den aktuellen Wasserstand. Überprüfen Sie ihn erneu nachdem der Kühler eine Zeit lang in Betrieb v wenn der Wasserstand deutlich sinkt, Bitte überprüfen Sie erneut die Leckage der Wasserleitung.

⑥. Passen Sie die Parameter des Temperaturreglers an. Die CW-5000/5200-Serie verwendet intelligente Thermostate. Normalerweise muss der Benutzer es nicht anpassen. Wenn es w nötig ist. Siehe „Betriebsstatus und Parameterabstimmung“.

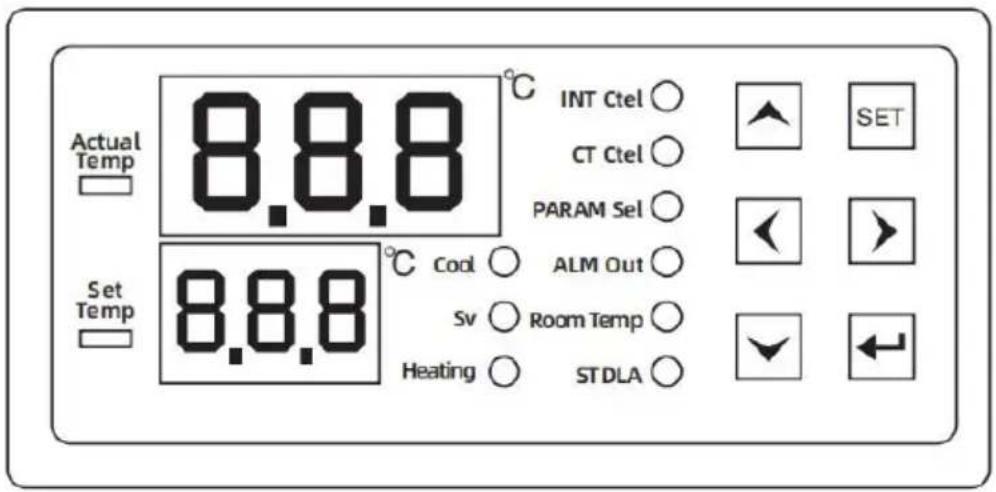

DISPLAY PANEL AND BUTTONS

Actual Temp 8.8.8 °C INT Ctel ○ CT Ctel ○ PARAM Sel ○ SET Set Temp 8.8.8 °C Cool ○ ALM Out ○ Sv ○ Room Temp ○ Heating ○ STDLA ○

▲key:Move the up key
▼key:Move the key down
← key:Left key
key:Right key

SETkey:Set the key

← key:Enter

(1) Die Anzeigetafel kann sechs Ziffern und neun Statusanzeigen anze (Kompressor-Kompressor, Magnetventil-Solenold-Ventil, elektrische Heizstabheizung, intelligenter Modus-INT-Steuerung, Konstanttemperaturmodus-CT-Steuerung, Parametereinstellung-PARAM-Set, Alarmausgang-ALM-Ausgang, Raumtemperatur-Raumtemperatur, Anlaufverzögerung-ST-Verzögerung).

Im Normalbetrieb zeigt das obere Anzeigefenster die normale Wassertemperatur und das untere Anzeigefenster die eingestellte Wassertemperatur an.

(2) Beschreibung der Anzeigesymbole:

LICHT	ZUSTAND	ZUSTAND	FUNKTION ODER BEDEUTUN
Kompressoranzeige	Komp	hell	Kompressor startet
		löschen	Der Kompressor ist ausgeschalt
Anzeige des Kältemittel-Magnetventils	Solenold-Ventil	hell	Das Kältemittelmagnetventil wird aktiviert
		löschen	Das Kältemittelmagnetventil ist geschlossen
Heizstabanzeige	Heizung	hell	Der Heizstab startet
		löschen	Der Heizstab ist ausgeschaltet
Intelligenter Steuermodus	INT Strg	hell	Der Controller arbeitet im intelligenten Steuermodus
		löschen	Der Controller arbeitet im nicht-intelligenten Steuerungsmodus
Thermostatischer Modus	CT-Strg	hell	Der Regler arbeitet im thermostatischen Regelungsmodus
		löschen	Der Regler arbeitet im nicht thermostatischen Regelungsmodus
Parametereinstellungsmodus	PARAM gesetzt	hell	Der Regler arbeitet im Parametriermodus
		löschen	Der Regler arbeitet im nichtparametrischen Modus
Alarmausgabemodus	ALM-Ausgabe	hell	Status des Alarmausgangs
		löschen	Nicht-Alarmausgangsstatus
Zeigt den Raumtemperaturstatus an	Raumtemperatur	hell	Zeigt den Raumtemperaturstatus an
		löschen	Zeigt einen Zustand an, der der Raumtemperatur entspricht
Status der Startverzögerung	ST-Verzögerung	hell	Der Boot-Verzögerungszustand ist in
		löschen	Das Gerät befindet sich im Nicht-Boot-Verzögerungszustand

KEY PRESS INSTRUCTIONS

ZIFFER	TASTENANSCHLAG	FUNKTION	BESCHREIBUNG DES VORGANGS
1	SET+Eingabe	HerstellerParametereinstellung	Halten Sie die Eingabetaste und die SET-Taste gedrückt. Nach drei Sekunden wird „99“ angezeigt. Drück Sie die Taste ▲▼, um das Passv „XX“ der Werkseinstellungen zu änd Drücken Sie die SET-Taste, um in Menüeinstellungen zu gelangen Änd Sie die Werkseinstellungen und Sie können die Parameter (F0-A11) änd Drücken Sie jederzeit die Eingabeta um die geänderten Parameter zu speichern, den Parametereinstellungsstatus zu verlassen, zur Temperaturanzeige zurückzukehren und den Betrieb gemäß den neuen Parametern durchzuführen. Wenn innerhalb von Sekunden keine Taste gedrückt wir verlässt der Controller automatisch Parametereinstellungsstatus und speichert die geänderten Parameter nicht. Wenn das Passwort falsch is drücken Sie SET, um zur Temperaturanzeige zurückzukehren
23	▲+SET▲+▼	Anpassungen der BenutzerparameterStellen Sie die Werkseinstellungen schnell wieder her	1.▲▽ Taste zum Ändern des Parameterwerts, Taste zum Ändern Parameterelements, ◀ ▶ Enter-Taste Speichern und Beenden.2. Halten Sie zuerst die ▲-Taste gedrückt und drücken Sie dann gleichzeitig fünf Sekunden lang die SET-Taste. Das obere Grenzfenster zeigt „00“ und das untere Anzeigefenster zeigt „PAS“ an. Drück Sie zu diesem Zeitpunkt die ▲▼ Wählen Sie mit der Taste das eingestellte Passwort aus und drück Sie dann die SET-Taste. Wenn das Passwort korrekt ist, zeigt das unter Anzeigefenster das Parameterelemen F0 und das obere Anzeigefenster Parameterwert F0 an und wechselt den Einstellungsstatus Dies zeigt an dass sich der Controller jetzt im Parametereinstellungszustand befindet. Bei falschem Passwort erfolgt die Rückkehr zur Temperaturanzeige. Drücken Sie nach Eingabe des Einstellungsstatus die linke und recht Taste, um das Parameterelement nacheinander zu ändern, und drück Sie die Taste ▲▼, um den Parameterwert des Parameterelemen zu ändern. Drücken Sie jederzeit d Eingabetaste, speichern Sie die geänderten Parameter, verlassen Sie den Parametereinstellungsstatus, kehren Sie zur Temperaturanzeige zurück und führen Sie den Betrieb gemäß den neuen Parametern durch. Wenn innerhalb von 20 Sekunden Taste gedrückt wird, verlässt der Controller automatisch den Parametereinstellungsstatus und speichert die geänderten Parameter nicht. Im Status der Parametereinstellung erfolgt keine Reaktion auf das Drücken von SETWenn das Gerät eingeschaltet ist die normale Anzeige angezeigt wird die Temperatur nicht eingestellt ist, halten Sie gleichzeitig die Taste ▲ gedrückt. Der Thermostat wird eingeschaltet und nach drei Sekund wird „rE“ angezeigt Alle eingestellte Werte werden auf den Werkswert zurückgesetzt und kehren dann nach Sekunden in den normalen Betriebszustand zurück.
4	▼	Zimmer überprüfen Temperatur	Drücken Sie im nicht eingestellten Zustand die Taste ▼, um den Erkennungswert des Raumtemperatursensors anzuzeigen, und setzen Sie die Anzeige der Wassertemperatur nach 6 Sekunden fort (zu diesem Zeitpunkt ist die Raumtemperaturleuchte eingeschaltet und zeigt an, dass das obere Fengeöffnet ist). als Raumtemperatur angezeigt)
5	SATZ	Schnelle Anpassungen	Drücken Sie die SET-Taste, wenn Thermostat normal funktioniert. Wen der Thermostat im Konstanttemperaturmodus arbeitet, zeigt das Bedienfeld den Parameterwert F0 (eingestellte Temperatur) an, und der Parameter F1 (Temperaturdifferenzwert) wird im Smart-Modus angezeigt (zu diesem Zeitpunkt leuchtet die PARAM-Einstellungsleuchte des Bedienfelds, was bedeutet, dass de Regler jetzt den Parameterstatus einstellt). Drücken Sie zu diesem Zeitpunkt die Taste ▲▼, um den Einstellwert zu ändern, und drücken dann die SET-Taste, um zu beend oder beenden Sie das Menü, ohne Taste innerhalb von 20 Sekunden drücken. Wenn Sie die Eingabetastdrücken, um die Festplatte zu spe und das Menü zu beenden, werdeneuen Parameter wirksam.

MENU DESCRIPTION

Code	DAS PROJEKT EINRICHTEN	REICHWEI TE	STANDA RDWER T	ANMERKUNG
F0	Stellen Sie die Temperatur ein	F9~ F8/-20~40	25,0	Intelligenter Temperaturregelungsmodus, Konstanttemperaturmodus
F1	Temperaturdifferenzwert	- 15~5	-2
F2	Kälteregression	0,1 ~ 9,0	0,8
F3	Steuermodus	0~1	1	1 Smart, 0 Konstante Temperatur
F4	Alarm für extrem hohe Wassertemperatur	1~80	10
F5	Alarm bei extrem niedriger Wassertemperatur	1~40	15
F6	Alarm für extrem hohe Tempe	40~50	45
F7	Passwort	00~99	06
F8	Maximal eingestellte Wassertemperatur	(F9+1)~50	30
F9	Minimal eingestellte Wassertemperatur	-30~ (F8 -1)	20
A0	Heizung zurück	0,1 ~ 5,0	0,5
A1	Verzögerung des Startalarms	0~30	5	Minute
A2	Boot-Verzögerung	10~300	15	zweite
A3	Verzögerung des Zustandsübergangs	0~99	5	zweite
A4	Kalibrierung der Raumtemperatu	-10,0~10,0	0
A5	Temperaturkorrektur der Wassertemperatur	-10,0~10,0	0
A6	Trägheitskoeffizient des Systems	0~40	08	Je kleiner der Wert desto genauer ist es
A7	Kompressor-Anlaufschutz	0~300	30	zweite
A8	Der elektrische Heizstab steuer die Rückbildung	-5,0~20,0	0,2	Temperatur< F0-A8 funktionie Temperatur>F0-A8 funktioniert nicht mehr
A9	Das Eingangssignal ist verzöge	0~99	2	zweite
A10	Das Eingangssignal ist normalerweise offen und normalerweise geschlossen	NO/NC	NC	NO ist normalerweise offen NC ist normalerweise geschlossen
A11	Das Magnetventil öffnet sich verzögert	0-4,0	0	F0-A11 Magnetventil
A12	E6-Funktion bei Alarmierung	0/1	0	0 ist normaler Betrieb 1 ist der Systemstopp
A13	Der externe Alarm Die Ausgabe verzögert sich be Wiederherstellung	0~99	2	zweite
A14	Der Kompressor startet das Magnetventil und schließt es zeitverzögert	0~30	0	zweite
A15	Alarmstatus des Signalrelais ER1-ER5	0/1	0	1 Ausgang/0 kein Ausgang

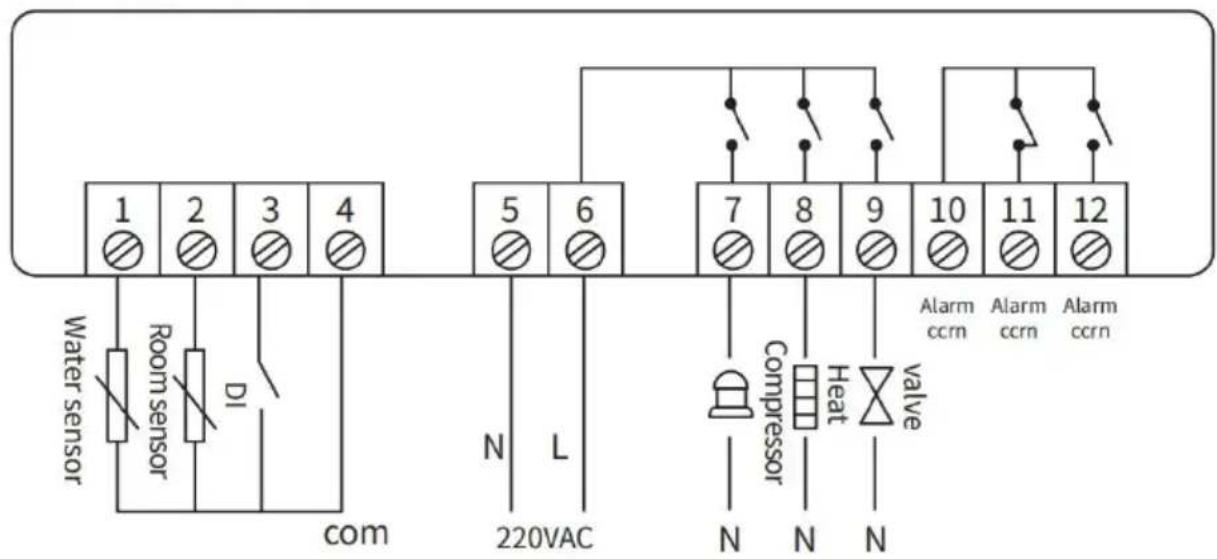

CONTROLLER WIRING DIAGRAM

RY1001A

Notice

①. Unterscheiden Sie strikt bei der Verkabelung von Stromversorgung, Relaisausgang und Sensor, und das Relais darf nicht überlastet werde
②. Alle Änderungen an der Verkabelung müssen bei unterbrochener Stromversorgung vorgenommen werden.
③. Dieser Controller darf nicht in Wasser oder übermäßig feuchten Umgebungen verwendet werden und darf nicht bei hohen Temperaturer starken elektromagnetischen Störungen und starken Umgebungen verwendet werden.
④. Stellen Sie sicher, dass die Versorgungsspannung mit der auf dem Controller angegebenen Spannung übereinstimmt, und stellen Sie die Stabilität der Versorgungsspannung sicher.

CONTROL THE OUTPUT FUNCTION

1. KÜHLSTEUERUNG:

BETRIEBSZUST AND DES KÜHLGERÄTS	ZUSTAND DES KOMPRESSO RS	FUNKTIONSZUSTAND DES KÄLTEMITTEL-MAGNETVE NTILS	HEIZSTAB ARBEITSBEDING UNG	ANMERKU NG
Kühlung	läuft	Ende	Hör auf	100 % Kühlung mit voller Leistung
Einstufige Mikrokühlung	läuft	Leitung	Hör auf	40 % Kühlleistung
Zweistufige Mikrokühlung	läuft	Leitung	einleiten	20 % Leistung, Kühlung, Heizstäbe
Heizung	Hör auf	Leitung	einleiten	Keine Kühlung, nur Heizung

Oben sind die vier Betriebszustände des Kühlers aufgeführt, die vom intelligenten Thermostat gesteuert werden. Die kürzeste Übergangszeit zwischen Kühlung und Mikrokühlung beträgt etwa 5–10 Sekunden und kann innerhalb einer Minute mehrmals geändert werden.

Wenn die Wärmelast eingeschaltet ist, arbeitet die Kältemaschine hauptsächlich in diesen beiden Betriebsbedingungen und die Temperature des Kühlwassers kann präzise gesteuert werden. (Die Wassertemperatur schwankt während des eigentlichen Tests um etwa 0,3 Grad Celsius.) Wenn die Heizlast abgeschaltet wird, sinkt die Wassertemperatur überschießend nach unten, und wenn der A0-Sollwert erreicht ist, hört Kühlkompressor auf zu arbeiten.

Es ist wichtig sich das zu merken; Es wird einen Zeitunterschied zwischen den geben Umwandlung des Betriebszustands des Kühlers und der Änderung der Wassertemperatur. Der Parameter A6 ist der relevante

Parameter, der die Trägheit des Systems beschreibt. Anhand dieses Parameters kann der Controller die entsprechende Vorwärtsaktion berechnen und das Überschwingen der Wassertemperatur reduzieren.

KÄLTEMITTEL-MAGNETVENTIL

1. Wenn der Kompressor läuft, wenn die Temperatur auf den eingeste Wert der Wassertemperatur gesunken ist (gleich oder darunter) und die Abschaltdauer des Kältemittel-Magnetventils länger als die durch den Zustandsübergang festgelegte Zeit war Verzögerung (A3) wird das Kältemittelmagnetventil eingeschaltet. Wenn die Temperatur über (höher) den eingestellten Wassertemperaturwert und die Leitungsdauer des Kältemittels steigt Ist die Temperatur des Kältemittelmagnetventils große als die durch die Zustandsübergangsverzögerung (A3) eingestellte Zeit, wird das Kältemittelmagnetventil abgeschaltet.
2. Wenn der Kompressor nicht mehr läuft, wird das Kältemittelmagnetv eingeschaltet.
3. Wenn der Kompressor zu arbeiten beginnt (beim Starten), muss sich das Kältemittelmagnetventil im Abschaltzustand befinden (Unter normalen Umständen ist diese Bedingung erfüllt).

ELEKTRISCHE HEIZSTÄBE

Wenn die Wassertemperatur unter den Wassertemperatur-Sollwert sinkt der elektrische Heizstab regelt die Differenz – beginnt der elektrische Heizstab zu arbeiten. Wenn die Wassertemperatur über den Wassertemperatur-Sollwert ansteigt – der elektrische Heizstab regelt die Differenz – stellt der elektrische Heizstab den Betrieb ein.

2. WASSERTEMPERATUR-SOLLWERT:

Wenn der Thermostat im Konstanttemperaturmodus arbeitet, liegt der Einstellwert der Wassertemperatur wie bei einem normalen Thermostat konstant bei F0.

Wenn sich der Thermostat im Smart-Modus befindet, wird die

Wassertemperatureinstellung variiert.

SMART-MODE-SOLLWERT

Wenn die Raumtemperatur plus F1 kleiner als F9 ist, ist der

Wassertemperatur-Sollwert gleich F9

Wenn die Raumtemperatur plus F1 größer als F8 ist, wird das Wasser

Temperatur-Einstellwert entspricht F8

Wenn die Raumtemperatur plus F1 kleiner, gleich F8, größer oder gle

F9 ist, ist der Einstellwert der Wassertemperatur gleich Raumtemperatu

F1

3. ALARMCODE UND STEUERLOGIK:

CODE	INHALT	ALARMBEDINGUNGEN
Er1	Die Raumtemperatur ist zu hoch	Raumtemperatur > Temperatur-Ultrahoch-Alarmwert (F6-Einstellwert)
Er2	Die Wassertemperatur ist z hoch	Wassertemperatur > Solltemperatur + Kühldifferenz F Wassertemperatur-Super-Hoch-Alarm F4
Er3	Die Wassertemperatur ist z niedrig	Wassertemperatur < eingestellte Temperatur - Heizungsrücklaufdifferenz A0 - Wassertemperatur-Ultra-Niedrig-Alarm F5
Er4	Ausfall des Raumtemperatursensors	Raumtemperatursensoren sind kurzgeschlossen oder unterbrochen
Er5	Der Wassertemperatursensor ist defekt	Der Wassertemperatursensor ist kurzgeschlossen oder unterbrochen
Er6	Externe Eingangsalarme	Die externe Verbindung geht verloren
Er2 und Er3 sind nur wirksam, wenn die Wassertemperatur nach Ablauf der Startalarmv (A1) oder nach dem Einschalten und der erzwungenen Kühlung in den Zieltemperaturbe (d. h. zwischen der eingestellten Temperatur und der eingestellten Temperatur + Kühldiff für 30 Sekunden

(1) DER KONTROLLZUSTAND, WENN DER ALARM ERZEUGT WIRD

Wenn der Er3-Alarm auftritt, arbeiten die Kühl- und Heizrelais gemäß der normalen Logik.

Wenn der Er4-Alarm auftritt, läuft die Wassertemperatureinstellung (F0) des

Reglers gemäß der Werkseinstellung. (Wenn der Regler im

Konstanttemperaturmodus arbeitet, löst E4 keinen Alarm aus)

Im Falle eines Er5-Alarms sollte das System unabhängig von seinem Zustand

heruntergefahren werden läuft.

(2) ALARMSTOPPTON

Drücken Sie im Alarmzustand des Thermostats eine beliebige Taste, um den Alarmsummer zu stoppen. Die Alarmanzeige stoppt jedoch erst, wenn der Alarmzustand behoben ist.

(3) EXTERNER EINGANGSALARM:

Nachdem das Alarmsignal des externen Eingangs und die Zeit der Verzögerungseinstellung A9 erfüllt sind, wird Er6 angezeigt, die Systemsteuerun wird nicht beeinträchtigt und der Alarmsummer ertönt.

(4) Wenn Er1-Er6 erscheint, ertönt der Alarmsummer, und wenn die Schalldämpfer-Alarmtaste gedrückt wird, hört der Summer auf zu klingeln. Alarmausgangs-, Relais- und andere Fehler werden automatisch zurückgesetzt, nachdem sie behoben wurden.
(5) Wenn Er1-Er6 erscheint, ertönt der Alarmsummer, und wenn die Schalldämpfer-Alarmtaste gedrückt wird, hört der Summer auf zu klingeln. Alarmausgangs-, Relais- und andere Fehler werden automatisch zurückgesetzt, nachdem sie behoben wurden.

1. TASTENTON

Es gibt eine Tastenaufforderung, wenn die Controller-Taste gedrückt wird, und eine kurze Tonaufforderung, wenn jede Taste gedrückt wird.

2. POWER-ON-ID

Nach dem Einschalten blinkt das Display 3 Sekunden lang, die Kontrollleuchte die digitale Röhre werden gleichzeitig angezeigt und der Summer wechselt nach dem Ton in den normalen Logikbetriebszustand.

Raumtemperaturkalibrierung und Wassertemperaturkalibrierung: Wenn die angezeigte Temperatur (Raumtemperatur und Wassertemperatur) von der tatsächlichen Temperatur abweicht, können A4 und A5 zur Korrektur angepasst werden.

4. POWER-ON-VERARBEITUNG

Nachdem die Einschaltverzögerungszeit (A2) nach dem Einschalten des Thermostats verstrichen ist, wechselt der Thermostat für 25 Sekunden in den Kühlzustand mit 100 % voller Leistung. Steuern Sie dann den Kühler so, das entsprechend der tatsächlichen Luft- und Wassertemperatur arbeitet. (Hinweis:

Dies ist die Funktion „Zwangskühlung beim Booten“.) Wenn die Wassertemperahöher ist als der Wassertemperatur-Sollwert – Heizhintergrund, muss der Kompressor nach dem Einschalten der Zwangskühlung nicht angehalten werden Diese Funktion soll Wartungsarbeiten erleichtern)
