Produkttyp	Industrieller Wasserkühler (Heizkessel)
Marke	Vevor
Modell	KH-6000
Abmessungen (L x B x H)	60 x 28,5 x 38 cm
Nettogewicht	17 kg (220V) / 17,5 kg (110V)
Stromversorgung	AC 220V 50Hz / AC 110V 60Hz
Nennleistung	500 W
Kühlleistung	0,13 kW (220V) / 0,2 kW (110V)
Kältemittel	R134a
Geräuschpegel	≤ 65 dB
Wassertankkapazität	12 L
Maximaler Pumpendurchfluss	8 L/min
Pumpenleistung	30 W
Hauptmaterialien	Eisen, Kupfer
Farbe	Blau und Weiß
Sicherheit	Überstromschutz Kompressor, Durchflussalarm, Überhitzungsalarm
Hauptfunktionen	Geschlossene Wasserkühlung, Temperaturregelung über intelligenten Thermostat, Durchfluss- und Überhitzungsalarm
Wartung und Reinigung	Regelmäßig den Staubfilter reinigen, den Wasserstand im grünen Bereich halten, auf Lecks prüfen, in kalten Regionen Frostschutzmittel verwenden
Ersatzteile und Reparierbarkeit	Technischen Support unter www.vevor.com/support kontaktieren für Teile und Reparaturen
Allgemeine Informationen	Nur für den professionellen Gebrauch, nicht von Kindern oder ungeschulten Personen verwenden, erfordert ausreichende Belüftung (Luftauslass freihalten 30 cm, seitlicher Lufteinlass 8 cm)

Häufig gestellte Fragen - KH-6000 Vevor

Wie installiere ich den Kühler KH-6000 zum ersten Mal?

Füllen Sie den Wassertank bis zum grünen Bereich der Anzeige. Schließen Sie das Netzkabel an eine geerdete Steckdose an. Schalten Sie den Hauptschalter ein. Die Pumpe startet und es können kurzzeitig Blasen auftreten. Prüfen Sie auf Undichtigkeiten. Der Kühler regelt die Temperatur automatisch.

Welche Wasserarten kann ich im Kühler verwenden?

Verwenden Sie sauberes Wasser oder entmineralisiertes Wasser. Bei Geräten aus Kohlenstoffstahl fügen Sie einen Korrosionsschutzadditiv hinzu. In kalten Regionen verwenden Sie ein nicht korrosives Frostschutzmittel. Lassen Sie das Wasser nicht in einem offenen Behälter (Becken oder Eimer) zirkulieren.

Wie stelle ich die Temperatur am Bedienfeld ein?

Der Thermostat ist voreingestellt. Zum Ändern: Drücken Sie einmal SET für den Synchronisationsmodus (T1, T2). Halten Sie SET + ▲ gedrückt für erweiterte Einstellungen (P0, P1). Die Daten werden nach 6 Sekunden automatisch gespeichert.

Was tun, wenn die Durchflussalarm-Leuchte aufleuchtet?

Überprüfen Sie den Wasserstand im Tank (muss im grünen Bereich sein). Überprüfen Sie die Schläuche auf Verstopfungen oder Luftblasen. Entlüften Sie gegebenenfalls. Wenn der Alarm bestehen bleibt, kontaktieren Sie den technischen Support.

Warum dreht sich der Lüfter manchmal nicht?

Das ist normal. Lüfter und Kompressor werden vom Thermostat gesteuert. Wenn die Wassertemperatur unter dem eingestellten Wert liegt, können sie ausgeschaltet sein. Sie schalten sich bei Bedarf automatisch ein.

Wie oft muss ich den Luftfilter reinigen?

Reinigen Sie den Staubfilter regelmäßig, um Verstopfungen zu vermeiden. Die Häufigkeit hängt von der Umgebungsverschmutzung ab. Ein verstopfter Filter verringert die Leistung und kann zu Überhitzung führen.

Kann ich den KH-6000 mit einer 110V-Stromversorgung verwenden?

Ja, das Modell ist in einer 110V-Version erhältlich (110-120V, 60Hz). Überprüfen Sie das Typenschild. Die Verwendung mit falscher Spannung kann das Gerät beschädigen.

Wie lasse ich das Wasser aus dem Kühler ab?

Verwenden Sie den Ablassstutzen auf der Rückseite des Geräts. Öffnen Sie ihn und lassen Sie das Wasser in einen geeigneten Behälter ablaufen. Lassen Sie die Pumpe nicht trocken laufen.

Was bedeutet der Überhitzungsalarm?

Der Überhitzungsalarm wird ausgelöst, wenn die Innentemperatur die Sicherheitsgrenzen überschreitet. Schalten Sie das Gerät aus, überprüfen Sie die Belüftung (mindestens 30 cm Abstand hinten, 8 cm seitlich) und reinigen Sie den Filter. Starten Sie nach dem Abkühlen neu.

Wo finde ich technischen Support und Garantie?

Besuchen Sie www.vevor.com/support für technische Unterstützung und das elektronische Garantiezertifikat. Bewahren Sie Ihren Kaufbeleg auf.

BEDIENUNGSANLEITUNG KH-6000 Vevor

Technischer Support und E-Garantiezertifikat

INDUSTRIELLER WASSERKÜHLER

BENUTZERHANDBUCH

MODELL: KH-6000

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

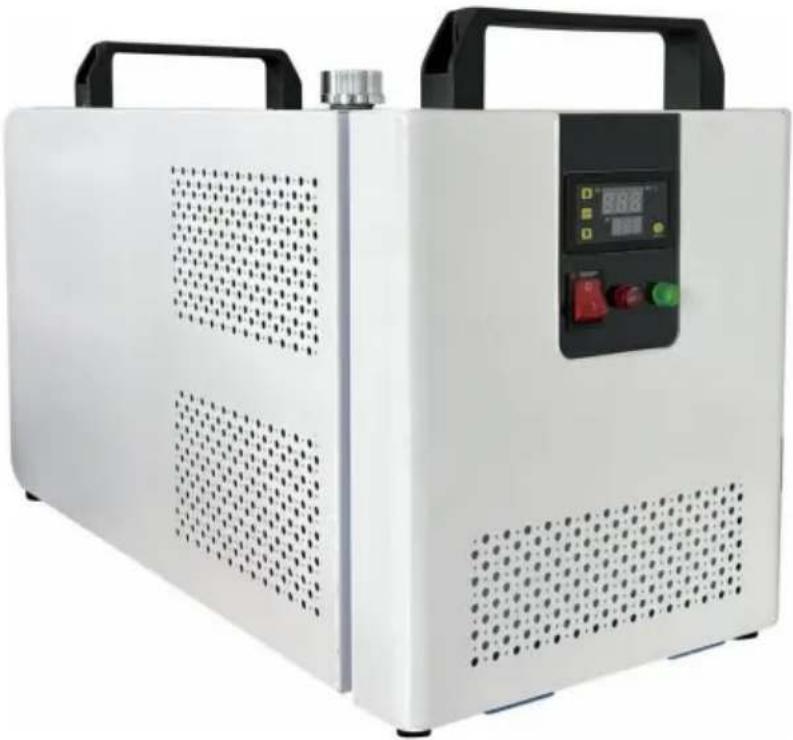

MODELL: KH-6000

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

BRAUCHEN SIE HILFE? KONTAKTIERE UNS!

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantiezertifikatwww.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

WARNEN

Bitte achten Sie darauf, dass die Stromversorgung und die Steckdose in gutem Kontakt stehen und dass das Erdungskabel fest sitzt!

Obwohl der durchschnittliche Arbeitsstrom des Kühlers gering ist, kann der momentane Arbeitsstrom manchmal 6 bis 10 Ampere erreichen (der momentane Arbeitsstrom des AC110V-Netzteilmodells ist bis zu 10 bis 1,5 Ampäglich).

Bitte achten Sie darauf, dass der funktionierende Kühler eine stabile und normale Spannung hat!

Da der Kühlkompressor empfindlicher auf Stromversorgung und Spannung reagiert, beträgt die Arbeitsspannung unseres Standardprodukts 220^240 V (das 110-V-Modell ist 110–120 V). Wenn Sie wirklich einen größeren Betriebsspannungsbereich benötigen, können wir ihn anpassen.

BITTE EINE FALSCHE NETZFREQUENZ FÜHRT ZU SCHÄDEN AM KÜHLGERÄT!

Bitte wählen Sie den Modus: 50 Hz oder 60 Hz, abhängig von der tatsächliche

Zum Schutz der Pumpe ist es strengstens verboten, den Kühler ohne Wasser im Vorratsbehälter zu betreiben!

Die neue Maschine wird verpackt, nachdem das gesamte Wasser im Tank abgelassen wurde. Stellen Sie daher vor dem Starten sicher, dass der Tank ausreichend Wasser enthält und sich Wasser in der Maschine befindet, da sonst die Pumpe leicht beschädigt werden kann. Wenn der Wasserstand unter dem grünen (normalen) Bereich der Wasserstandsanzeige liegt, sinkt die Kühlleistung unserer Kältemaschinen leicht. Stellen Sie daher sicher, dass der Wasserstand im grünen (normalen) Bereich liegt. Pumpen im zirkulierenden Abwasser sind strengstens verboten!

Bitte achten Sie darauf, dass der Luftein- und -auslass gut belüftet ist!

Der Luftauslass vom Hindernis zur Rückseite des Kühlers muss mindestens 30 cm betragen, und zwischen dem Hindernis und dem seitlichen Lufteinlass sollte ein Abstand von mindestens 8 cm liegen.

DER FILTER MUSS REGELMÄSSIG GEREINIGT WERDEN!

Der Staubmesser muss entriegelt und gereinigt werden, andernfalls kann es zu schwerwiegenden Verstopfungsschäden am Kühler kommen.

ACHTEN SIE AUF DIE EINWIRKUNG VON KONDENSAT!

Wenn die Umgebungsfeuchtigkeit zunimmt und die Wassertemperatur niedriger als die Umgebungstemperatur ist, bildet das Kondensat kreisförmige Rohre und kühlende Teile auf der Wasseroberfläche. In diesem Fall empfiehlt es sich, eine höhere Wassertemperatur einzustellen oder die angeschlossenen Leitungen und Kühlkomponenten warm zu halten.

NUR FÜR DEN PROFESSIONELLEN GEBRAUCH!

Dieses Gerät darf nicht von einem Kind oder einer Person mit körperlichen, sensorischen oder physischen, sensorischen oder körperlichen Beeinträchtigungen oder einem Mangel an Erfahrung und Wissen verwendet werden, es sei denn, es erfolgt eine Aufsicht oder Anweisung, und das Kind darf nicht mit Elektrogeräten spielen!

Das zirkulierende Wasser des Wasserkühlers muss für den normalen Gebrauch einen versiegelten Behälter verwenden, z. B. Kühlwasser für Laserröhren. Unversiegelte Behälter können nicht zirkulieren, wie z. B. Wasserbecken, Eimer können nicht zur Umlaufwasserkühlung mit Wasserkühlern verwendet werden.

SPEZIFIKATIONEN
Modell	KH-6000
Stromspannung	AC220V	AC110V
Frequenz	50Hz	60Hz
Leistung	500W
Kühlkapazität	0,13 kW	0,2 kW
Kältemittel	R134a
Geräusche	ÿ65dB
Fassungsvermögen des Wassertanks	12L
Maximaler Durchfluss	8 l/min
Pumpenleistung	30W
Das Hauptmaterial	Eisen, Kupfer
Sicherheit	Überstromschutz des KompressorsDurchflussalarm, Übertemperaturalarm
Farbe	Blau Weiss
Nettogewicht	17kg	17,5 kg
Bruttogewicht	21kg	21,5 kg
Größe	60*28,5*38 (mm)
Packungsgrösse	67,5*41,5*46,5 (mm)

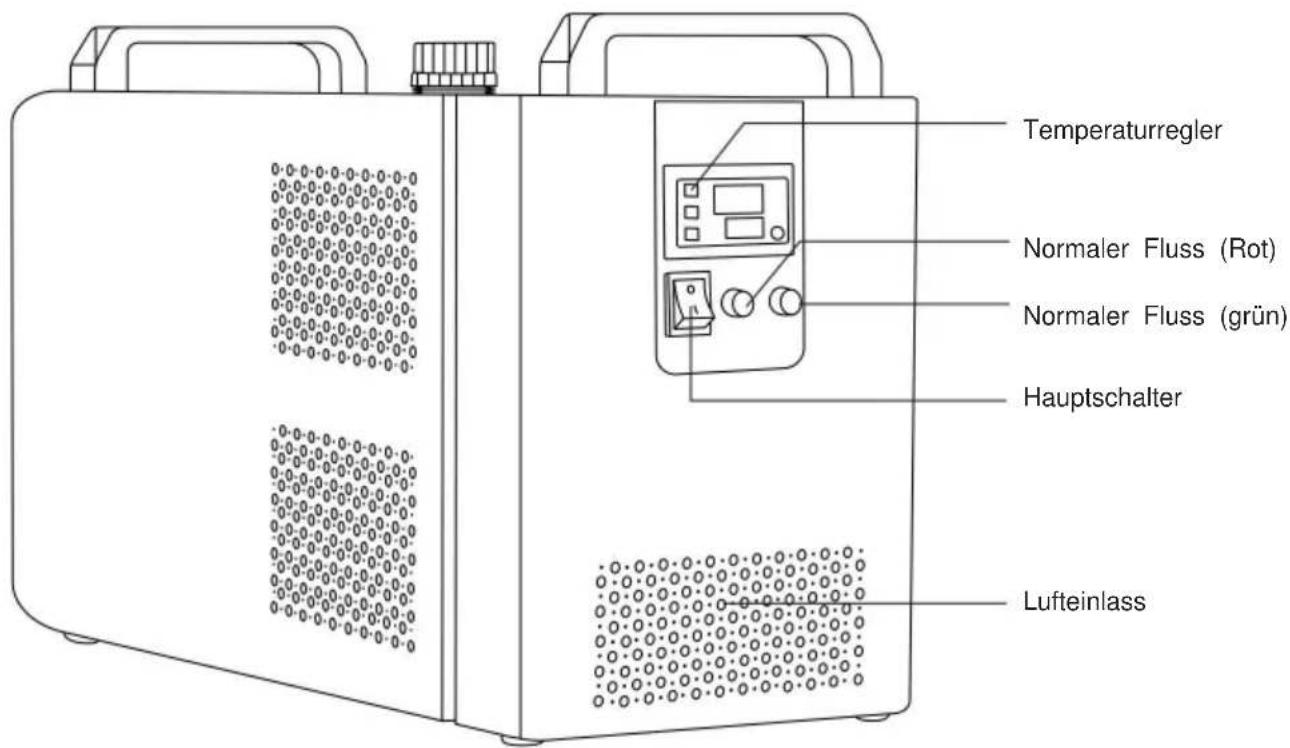

Vorderseite

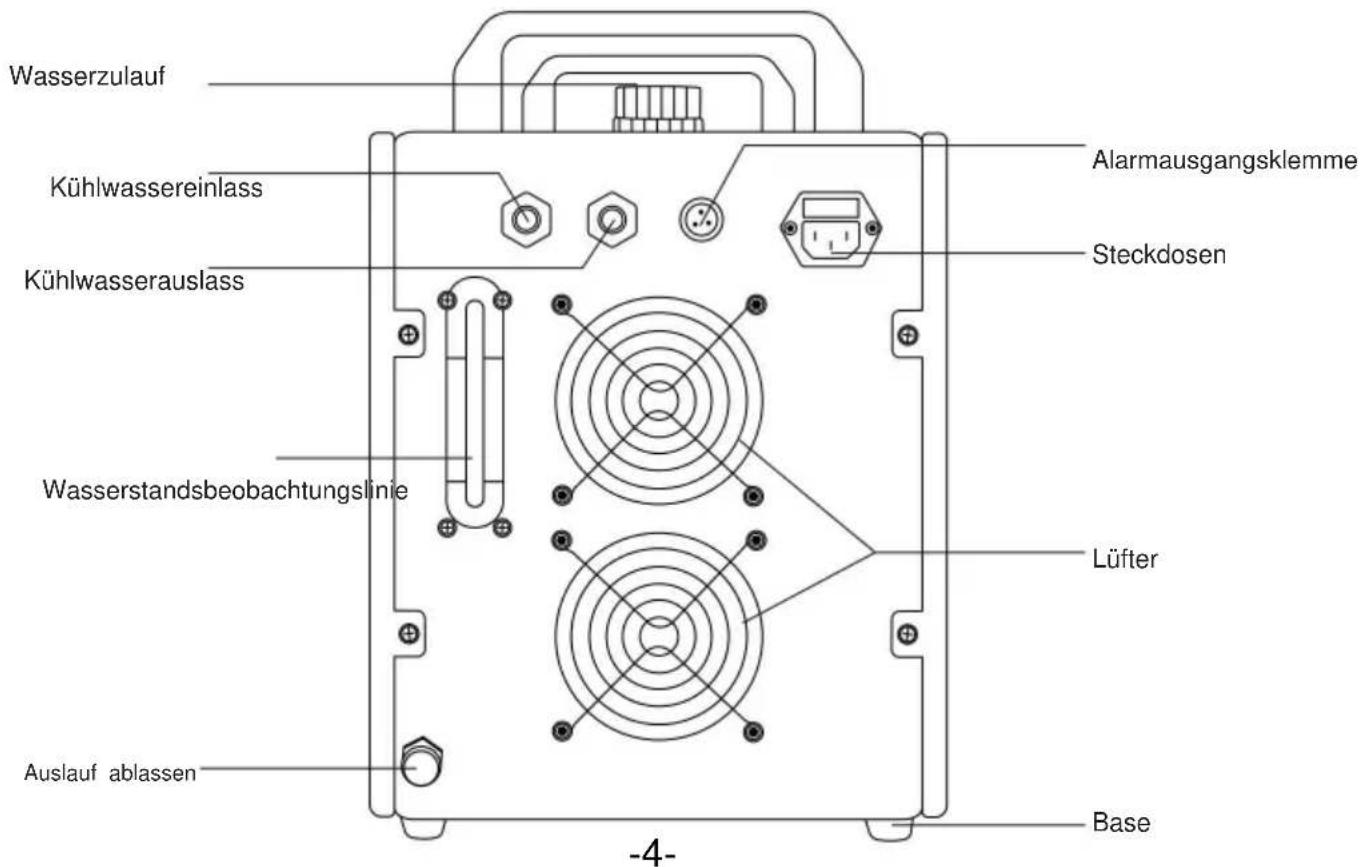

hinter

VERFAHREN

Die Installation dieses Industriekühlers ist sehr einfach.

Die Erstinstallation einer neuen Maschine kann wie folgt durchgeführten:

ÿ.ÖFFNEN SIE DIE VERPACKUNG, UM ZU PRÜFEN, OB DIE MASCHINE FEST IST UNDEREDERLICHEN ZUBEHÖRTEILE VOLLSTÄNDIG SIND.

ÿ. ÖFFNEN SIE DEN WASSERVERSORGUNGSEINLASS, UM KÜHLWASSER ZUZUFÜHREN (DAS WASSER NICHT AUSSCHÜTTEN!).

Beobachten Sie die Wasserstandsanzeige und geben Sie langsam Wasser hinzu. Achten Sie darauf, dass das Wasser nicht überläuft! Zur Kühlung von Geräten aus Kohlenstoffstahl sollte dem Wasser eine entsprechende Menge Kühlwasserzusatz (Korrosionsschutzwasser Aqua) zugesetzt werden. Benutzer in kalten Regionen sollten nicht korrodierendes Frostschutzmittelverwenden.

ÿ.VERBINDEN SIE DIE EINLASS- UND AUSLASSLEITUNGEN ENTSPRECHEND DENLAGENBEDINGUNGEN. TIONEN.

ÿ.STECKEN SIE DAS STROMVERSORGUNG AN UND SCHALTEN SIE DEN NETZSCHALTER EIN. (NICHT OHNE WASTARTEN DER PANZER!)

(1) Der Netzschalter wird eingeschaltet und die Umwälzpumpe des Kühlers beginnt zu arbeiten. Beim ersten Vorgang kann es zu weiteren Blasen im Rohr kommen, was gelegentlich zu Verkehrsalarmen führt. Nach einigen Minuten des Betriebs normalisiert sich der Zustand jedoch wieder.
(2) Nach der ersten Inbetriebnahme ist die Wasserleitung unverzüglich auf Dichtheit zu prüfen.
(3) Die Stromversorgung ist eingeschaltet. Wenn die Wassertemperatur unter dem eingestellten Wert liegt, ist es normal, dass der Lüfter und andere Teile der Maschine nicht funktionieren. Der Temperaturregler regelt automatisch den Betriebszustand der Magnetventile, Ventilatoren und anderen Komponenten des Kompressors entsprechend den eingestellten Steuerparametern.
(4) Da der Neustart des Kompressors und anderer Komponenten je nach den unterschiedlichen Bedingungen lange dauert, variiert die Zeit zwischen einigen Sekunden und einigen Minuten. Schalten Sie den Strom daher nicht häufig aus und wieder ein.

Beim ersten Start des neuen Kühlers wird die Luft in der Wasserleitung abgelassen, wodurch der Wasserstand leicht sinkt. Um den Wasserstand jedoch im grünen Bereich zu halten, darf wieder ausreichend Wasser nachgefüllt werden. Bitte beobachten und notieren Sie den aktuellen Wasserstand. Überprüfen Sie ihn erneut, nachdem der Kühler eine Zeit lang gelaufen ist. Wenn der Wasserstand erheblich sinkt, überprüfen Sie die Wasserleitung erneut auf Undichtigkeiten.

ÿ. Passen Sie die Parameter des Temperaturreglers an.

Die CW-5000/5200-Serie verwendet intelligente Thermostate. Normalerweise muss der Benutzer es nicht anpassen. Wenn es wirklich nötig ist. Siehe „Betriebsstatus und Parameterabstimmung“.

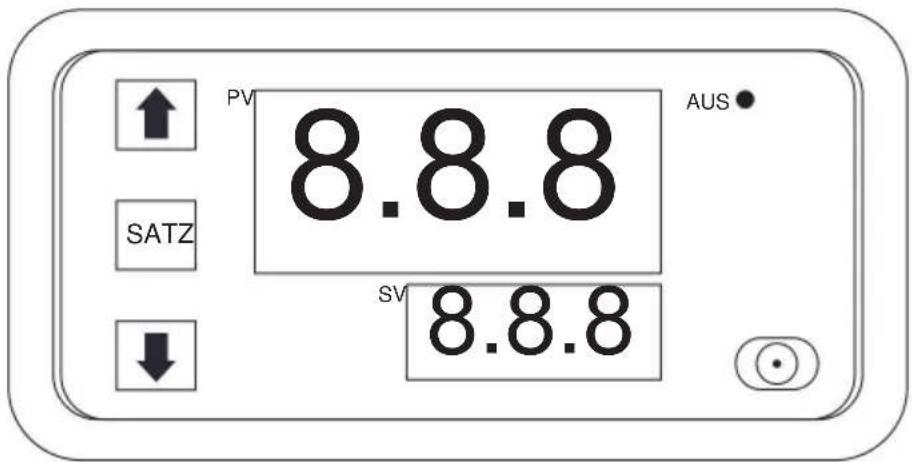

ANZEIGEFELD UND TASTEN

Taste: Passen Sie die Aufwärtstasten

Taste: Bewegen Sie die Taste nachten

SETkey: Legen Sie den Schlüssel fest

ANWEISUNGEN ZUR SCHLÜSSELBEDIENUNG

Vor der Verwendung wird der Benutzer zunächst daran erinnert, auf einen Punkt zu achten, die Daten einzustellen und 6 Sekunden zu warten, und das Modul speichert die Daten automatisch nach Sekunden

TASTENANSCHLAG-FUNKTION SORTIEREN			BESCHREIBUNG DES BETRIEBES
1	SATZ	Zeiteinstellung Modus	Drücken Sie die SET-Taste einmal, um in den Zeiteinstellungsmodus zu gelangen. Die rote Digitalröhre blinkt.Passen Sie die Timing-Zeit T1 an, indem Sie die Taste Plus oder Minus drücken, T1 ist eingestellt und drückenSie erneut kurz SET, die grüne Digitalröhre blinkt, die Timing-Zeit wird durch die Taste Plus oder Minus T2eingestellt, T2-Zeit ist eingestellt, kurz Drücken Sie die SET-Taste erneut, das System speichert den Speicherbeim Einstellen der Frage oder Yuan Shoufu 0s, O5B für die Tracing-Bremse, um sich die Daten automatischzu merken und zepeichern.
2	ÿ-EINSTELLEN	Parametrisierung Modus	Halten Sie SET gedrückt, um in den Parametereinstellungsmodus zu gelangen. Es gibt zwei Parametersätze,mit denen Benutzer PO und P1 auswählen können. Drücken Sie im aktuellen Modus kurz SET, um zwischenP0 und P1 zu wechseln. Unter den PO-Parametern können Sie den für Sie passenden Timing-Moduseinstellen, indem Sie die Taste zum Addieren oder Subtrahieren drücken. Unter dem Parameter P1 kann derArbeitsmodus durch Drücken der Taste zum Addieren oder Subtrahieren eingestellten.P0--0: T1-Timing-Zeitmodus ist SekundenPO--1:T1-Timing-Zeitmodus ist MinutenPO--2: T1-Timer-Zeitmodus ist ZeitP1--0: Relais-Anzug nach Verzögerung T1-Zeit (T1-Timing) P1-1: Relais-Abfall nach Verzögerung T1-Zeit(T1-Timing) P1-2: Relais-Anzug nach Verzögerung T1-Zeit (T1-Timing), Relais-Abfall (T2-Timing) nachVerzögerung T2-Zeit, Ende.P1-3: Relaisfreigabe (T1-Zeitpunkt) nach der Verzögerungszeit T1, Relaisaktivierung (T2-Zeitpunkt) nachder Verzögerungszeit T2 und Ende.P1-a4: Relaisaktivierung (T1-Zeitpunkt) nach der Verzögerungszeit T1, Relaisfreigabe (T2-Zeitpunkt) nachder Verzögerungszeit T2 und Wiederholungszyklus.P1-5: Relaisfreigabe nach Verzögerungszeit T1 (T1-Timing), Relaisaktivierung nach Verzögerungszeit T2(T2-Timing), Wiederholungszyklus.Beispielsweise muss ein Kunde den Computer für 10 Sekunden einschalten, ihn für 20 Sekunden ausschaltenund die Schleife fortsetzen.T1-Einstellzeit 10, T2-Einstellzeit 20PO-0 (T1-Zeitbereich ist Sekunden)P1-5 (der Arbeitsmodus des Timers besteht darin, zuerst zu arbeiten und dann anzuhalten und die Schleifefortzusetzen)
3	SATZ	Werkssinstellungen zündigesetzt	Aufgrund der falschen Einstellung sind die Daten durcheinander. Wenn sie nicht eingestellt werden können,können Sie die Werkssprache wiederherstellen, sie eingeschaltet lassen und sie dann einschalten.

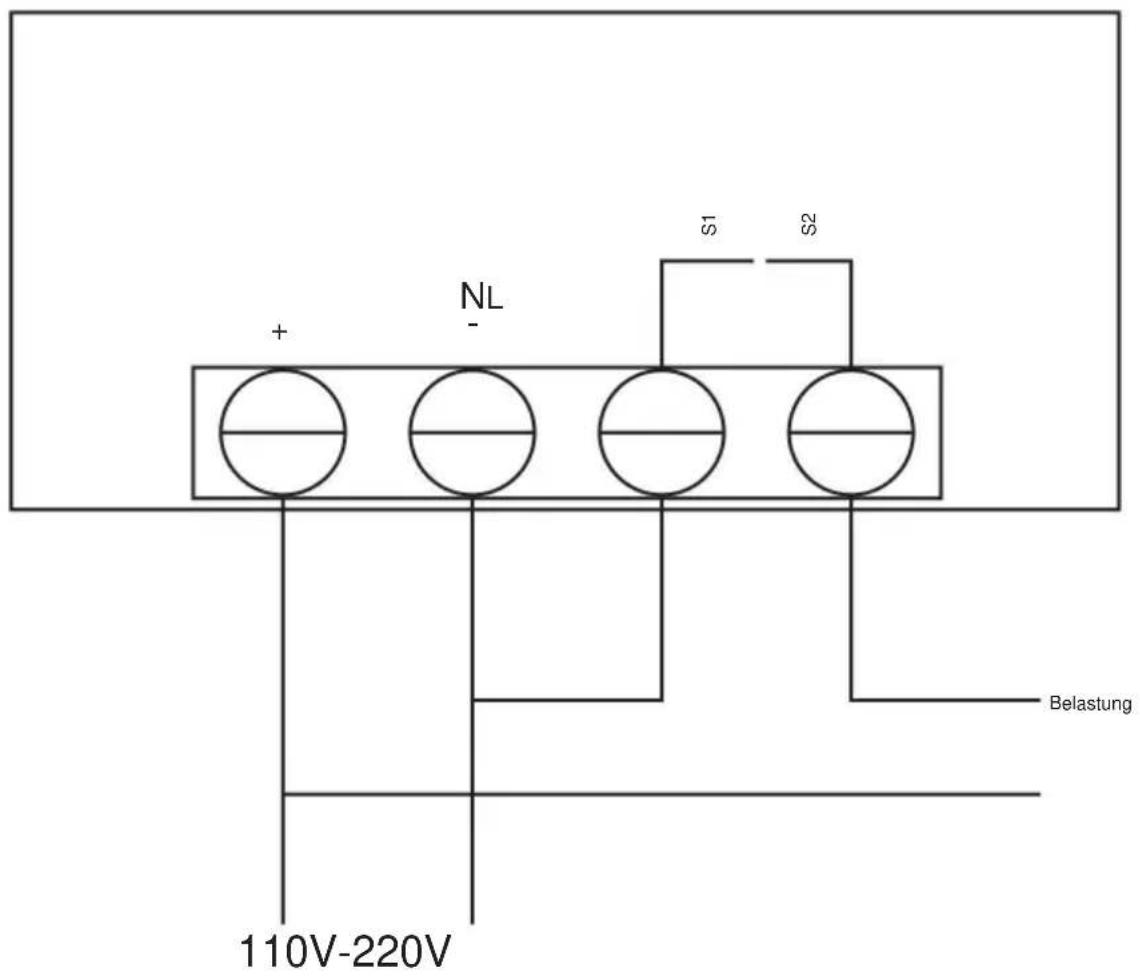

Verkabelung (Kommunikationsmodus)

Stromversorgung (Versorgung)

RELAIS SIND IN 3 BETRIEBSPANNUNGSSPEZIFIKATIONEN ERHÄLTLICH:

DC 12V/DC 24V/AC 110V-220V 2200W

Sie können den Kauf entsprechend Ihrer tatsächlichen Situation wählen. Wenn Sie nicht wissen, wie man verkabelt oder nicht weiß, wie man wählt, können Sie sich an den Kundendienst wenden, um Rat zu erhalten

PRODUKTEINFÜHRUNG:

Zeitbereich: 0–999 Stunden/0–999 Minuten/0–999 Sekunden

Größe des Anzeigefelds: 79 mm x 43 mm

Einbaugröße: 71 mm * 40 mm * 24 mm

Merkmale: Es können 18 Zeitkombinationen eingestellt werden

Relais: Original 20A-Relais, Leistung < 1800W

Arbeitsspannung: DC 12 V / DC 24 V / AC 110 V-2 (optional)
