BEDIENUNGSANLEITUNG CW-5200 Vevor

Technisch Support- und E-Garantiezertifikat

Warnung: Um das Verletzungsrisiko zu verringern, muss de Benutzer die Bedienungsanleitung sorgfältig lesen.

WARN

1. Bitte achten Sie darauf, dass die Stromversorgung und die Steckdose in gutem Kontakt stehen und dass das Erdungskabel fest sitzt!

Obwohl der durchschnittliche Arbeitsstrom des Kühlers gering ist, kann der momentane Arbeitsstrom manchmal 6 bis 10 Ampere erreichen (der momentane Arbeitsstrom des AC110V-Netzteilmodells ist bis zu 10 bis 1,5 Ampere möglich).

1. Bitte achten Sie darauf, dass der funktionierende Kühler eine stabile und normale Spannung hat!

Da der Kühlkompressor empfindlicher auf Stromversorgung und Spannung reagiert, beträgt die Arbeitsspannung unseres Standardprodukts 220^240 V (das 110-V-Modell ist 110–120 V). Wenn Sie wirklich einen größeren Betriebsspannungsbereich benötigen, können wir ihn anpassen.

1. BITTE EINE FALSCHE NETZFREQUENZ FÜHRT ZU SCHÄDEN AM KÜHLGERÄT!

Bitte wählen Sie den Modus: 50 Hz oder 60 Hz, abhängig von der tatsächlichen Situation.

1. Zum Schutz der Pumpe ist es strengstens verboten, den Kühler ohne Wasser im Vorratsbehälter zu betreiben!

Die neue Maschine wird verpackt, nachdem das gesamte Wasser im Tank abgelassen wurde. Stellen Sie daher vor dem Starten sicher, dass der Tank ausreichend Wasser enthält und sich Wasser in der Maschine befindet, da sonst die Pumpe leicht beschädigt werden kann. Wenn der Wasserstand unter dem grünen (normalen) Bereich der Wasserstandsanzeige liegt, sinkt die Kühlleistung unserer Kältemaschinen leicht. Stellen Sie daher sicher, dass der Wasserstand im grünen (normalen) Bereich liegt. Pumpen im zirkulierenden Abwasser sind strengstens verboten!

1. Bitte achten Sie darauf, dass der Luftein- und -auslass gut belüftet is

Der Luftauslass vom Hindernis zur Rückseite des Kühlers muss vorhanden sein mindestens 30 cm, und das sollte es auch sein Mindestens 8 cm zwischen Hindernis und seitlichem Lufteinlass.

20. DER FILTER MUSS REGELMÄSSIG GEREINIGT WERDEN!

Der Staubmesser muss entriegelt und gereinigt werden, andernfalls kann es zu schwerwiegenden Verstopfungsschäden am Kühler kommen.

21. ACHTEN SIE AUF DIE EINWIRKUNG VON KONDENSAT!

Wenn die Umgebungsfeuchtigkeit zunimmt und die Wassertemperatur niedriger als die Umgebungstemperatur ist, bildet das Kondensat kreisförmige Rohre und kühlende Teile auf der Wasseroberfläche. In diesem Fall empfiehlt es sich, eine höhere Wassertemperatur einzustellen oder die angeschlossenen Leitungen und Kühlkomponenten warm zu halten.

NUR FÜR DEN PROFESSIONELLEN GEBRAUCH!

Dieses Gerät darf nicht von einem Kind oder einer Person mit körperlichen, sensorischen oder physischen, sensorischen oder körperlichen

Beeinträchtigungen oder einem Mangel an Erfahrung und Wissen verwendet werden, es sei denn, es erfolgt eine Aufsicht oder Anweisung, und das Kind darf nicht mit Elektrogeräten spielen!

Das zirkulierende Wasser des Wasserkühlers muss für den normalen Gebrauche einen versiegelten Behälter verwenden, z. B. Kühlwasser für Laserröhren.

Unversiegelte Behälter können nicht zirkulieren, wie z. B. Wasserbecken, Eimer können nicht zur Umlaufwasserkühlung mit Wasserkühlern verwendet werden.

SPECIFICATIONS

Modell	CW-5200
Stromspannung	AC220-240V	AC120V
Frequenz	50Hz	60Hz
Leistung	550 W	600W
Kühlkapazität	1,45 kW	1,7 kW
Kältemittel	R134a
Geräusche	≤ 80 dB
Fassungsvermögen	7L
des Wassertanks
Maximaler Durchfluss	13 l/min
Pumpenleistung	30W
Das Hauptmaterial	Eisen, Kupfer
Sicherheit	Überstromschutz des Kompressors, Durchflussalarm, Übertemperaturalarm

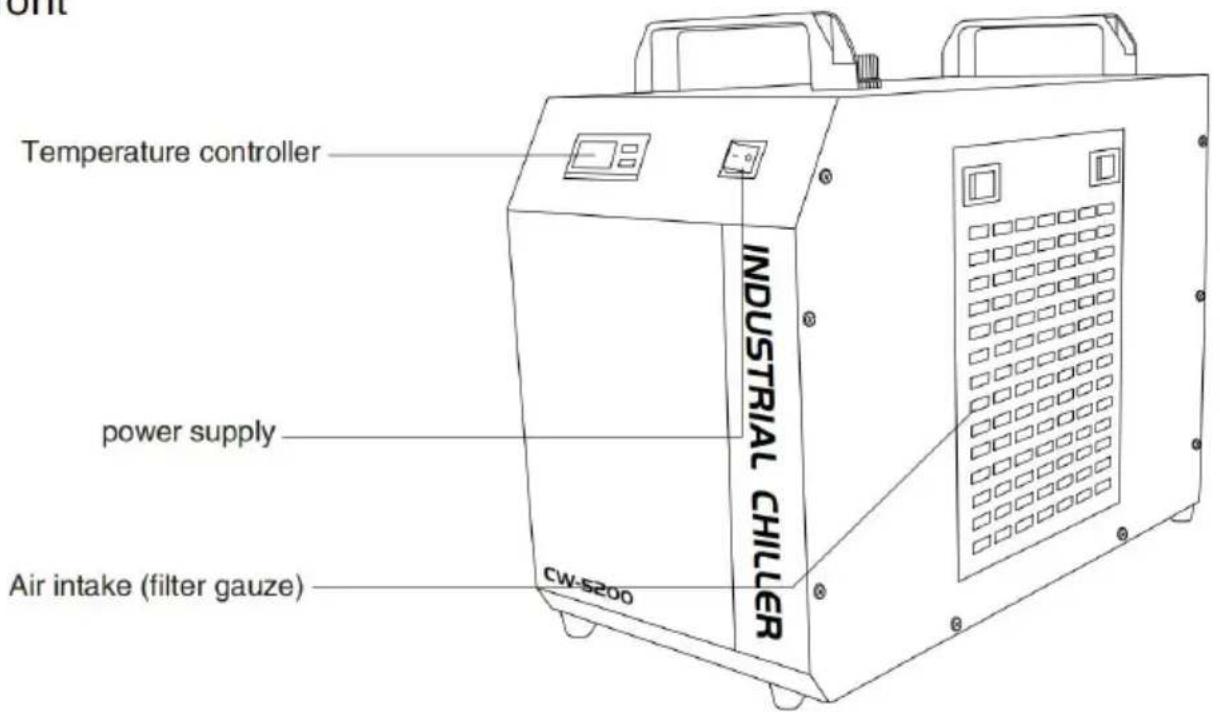

DEVICE ILLUSTRATION

front

Temperature controller INDUSTRIAL CHILLER power supply Air intake (filter gauze) CW-5200

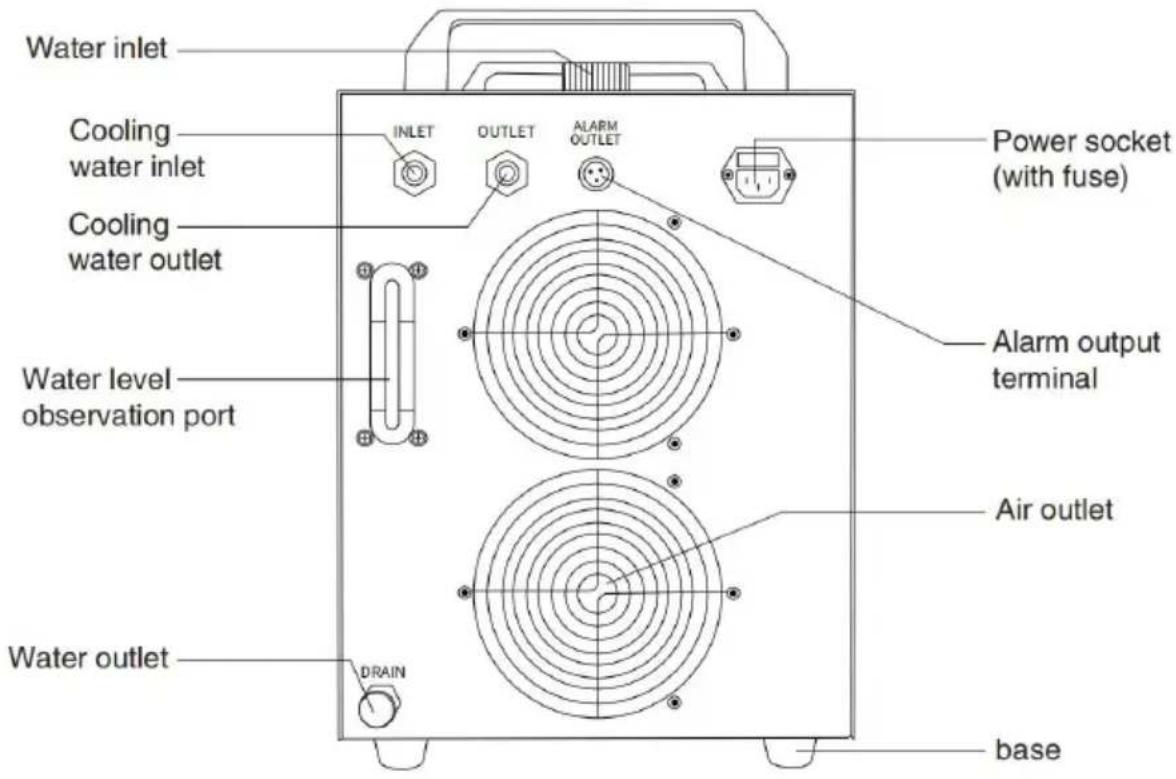

behind

Die Installation dieses Industriekühlers ist sehr einfach.

Die Erstinstallation einer neuen Maschine kann wie folgt durchgeführt werden:

	1.ÖFFNEN SIE DIE VERPACKUNG, UM ZU PRÜFEN, OB DIE MASCHINE FEST IST UND AL ERFORDERLICHEN ZUBEHÖRTEILE VOLLSTÄNDIG SIND.
	2. ÖFFNEN SIE DEN WASSERVERSORGUNGSEINLASS, UM KÜHLWASSER ZUZUFÜHREN (DAS WASSER NICHT AUSSCHÜTTEN!). Beobachten Sie die Wasserstandsanzeige und geb Sie langsam Wasser hinzu. Achten Sie darauf, da das Wasser nicht überläuft! Zur Kühlung von Geräaus Kohlenstoffstahl sollte dem Wasser eine entsprechende Menge Kühlwasserzusatz (Korrosionsschutzwasser Aqua) zugesetzt werden. Benutzer in Kälte Regionen sollten nicht korrosives Frostschutzmittel verwenden.
	3.VERBINDEN SIE DIE EINLASS- UND AUSLASSLEITUNGEN ENTSPRECHEND DEN SYSTEMBEDINGUNGEN.
4.STECKEN SIE DAS STROMVERSORGUNG AN UND SCHALTEN DEN NETZSCHALTER EIN. (NICHT OHNE WASSER IM TANK STARTEN!) (1) Der Netzschalter wird eingeschaltet und die Umwälzpumpe des Kühlers beginnt zu arbeiten. Beim ersten Vorgang kann es zu weiter Blasen im Rohr kommen, was gelegentlich zu Verkehrsalarmen führt. Nach einigen Minuten des Betriebs normalisiert sich der Zustand jede wieder. (2) Nach der ersten Inbetriebnahme ist die Wasserleitung unverzüglich Dichtheit zu prüfen. (3) Die Stromversorgung ist eingeschaltet. Wenn die Wassertemperatu unter dem eingestellten Wert liegt, ist es normal, dass der Lüfter und andere Teile der Maschine nicht funktionieren. Der Temperaturregler automatisch den Betriebszustand der Magnetventile, Ventilatoren und anderen Komponenten des Kompressors entsprechend den eingestellte Steuerparametern. (4) Da der Neustart des Kompressors und anderer Komponenten je unterschiedlichen Bedingungen lange dauert, variiert die Zeit von einig wenigen Sekunden bis einige Minuten, also schalten Sie das Gerät n häufig aus und wieder ein wieder.

Beim ersten Start des neuen Kühlers wird die Luft der Wasserleitung abgelassen, was zu einem leichten Absinken des Wasserspiegels führt. Um d'Wasserspiegel jedoch im grünen Bereich zu halten darf noch einmal ausreichend Wasser nachgefüllt werden. Bitte beobachten und notieren Sie den aktuellen Wasserstand. Überprüfen Sie ihn erneut, nachdem der Kühler eine Zeit lang in Betrieb war wenn der Wasserstand deutlich sinkt, Bitte überprüfen Sie erneut die Leckage der Wasserleitung.

⑥. Passen Sie die Parameter des Temperaturreglers an.

Die CW-5000/5200-Serie verwendet intelligente Thermostate.

Normalerweise muss der Benutzer es nicht anpassen. Wenn es wirkl nötig ist. Siehe „Betriebsstatus und Parameterabstimmung“.

Der neue intelligente Temperaturregler T503 erfordert keine Regelung. Parameter unter normalen Bedingungen.

Die Steuerparameter können entsprechend der Raumtemperatur angepasst werden, um den Wärmeableitungsanforderungen der Ausrüstung gerecht zu werden.

Die neue intelligente Temperaturregelung T504 wählt als Werkseinstellung den Konstanttemperaturregelungsmodus, und die Wassertemperatur beträgt 25 °C, die vom Benutzer nach Bedarf angepasst werden kann.

Die Funktionen und der Aufbau der T503- und T504-Controller sind bis a die werkseitigen Parametereinstellungen gleich.

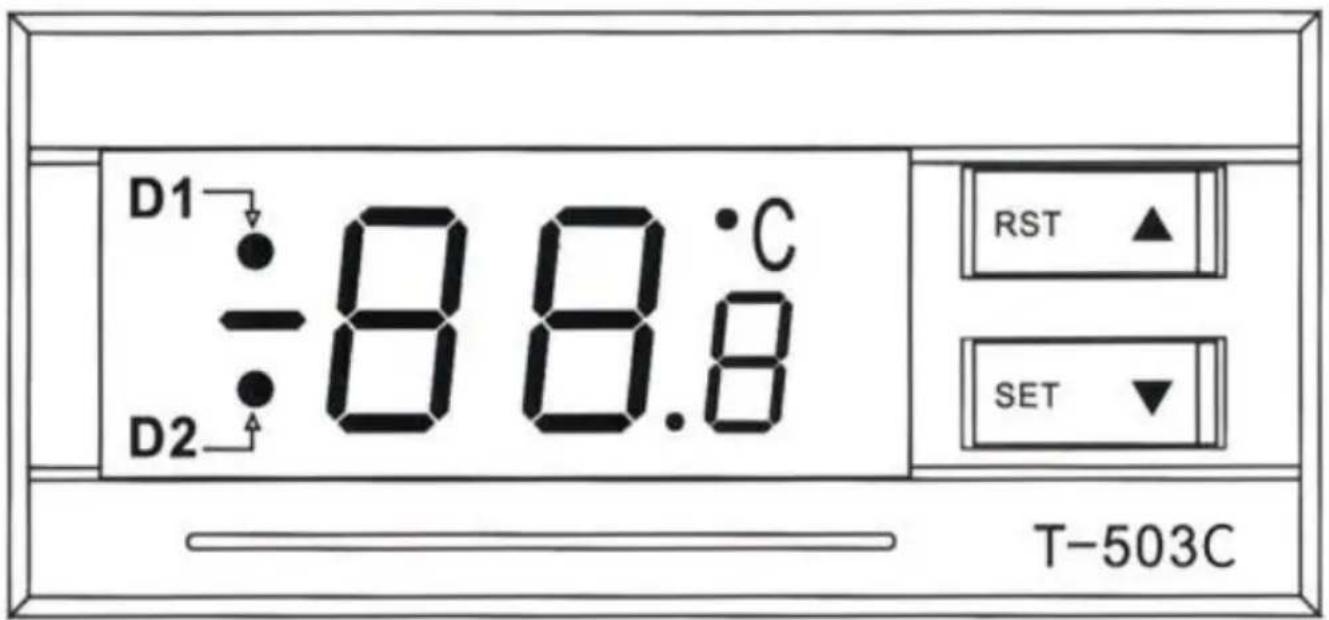

DISPLAY PANEL AND BUTTONS

D1 -8 8.8 °C D2 RST ▲ SET ▼ T-503C

(7) Beschreibung der Anzeige: Im Datenanzeigebereich des manuellen Übungsbretts werden Temperatur, Systemparameter, Alarmcodes und andere Daten angezeigt. Die Blinkperiode für jedes Feld beträgt 1 Sekunde; Nach dem Einschalten funktioniert die Vollanzeige nach ca. 5 Sekunden normal.

(8) Beschreibung des Anzeigesymbols:

LICHT	ZUSTAND	FUNKTION ODER BEDEUTUNG
Rotes Licht drin obere linke Ecke	Aufleuchten	Der Controller arbeitet im intelligenten Steuermodus
	blinkt	Der Regler arbeitet im Konstanttemperaturmodus
	löschen	Der Regler befindet sich im Parametriermodus
Rotes Licht drin untere linke Ecke	Aufleuchten	Der Controller befindet sich in einem gekühlten Zustand
	blinkt	Der Controller befindet sich in einem ungekühlten Zustand
	löschen	Der Controller befindet sich in einem mikrogekühlten Zustand

(9) Beschreibung der Schlüsseldefinition:

TASTENANSCHLAG	NAME	HAUPTMERKMALE
RST Schlüssel	Bestimmen Sie den Schlüssel	OK-Taste zum Speichern und Beenden nach dem Einstellen der Daten
SATZ Schlüssel	Legen Sie den Schlüssel fest	Ändern Sie die Parametereinstellungen
▲Taste	Wählen Sie den Schlüssel	Numerische Werte/Parametereinträge werden inkrementiert
▼Taste	Wählen Sie den Schlüssel nach unten	Numerisch Wert-/Parametereingabedekrement

KEY PRESS INSTRUCTIONS

SORTI EREN	TASTENANS CHLAG	FUNKTION	BESCHREIBUNG DES BETRIEBES
1	▲+▼+RST	Werkseitige Parametereinstellung	Halten Sie nach dem Einschalten des Thermostats gleichzeitig die Tasten ▲▼ und RST gedrückt. Nach der Sekunden wird 99 angezeigt. Drücken Sie die Taste ▲ das Passwort der Werkseinstellung (50) zu ändern. Drück Sie dann die Taste SET Rufen Sie das Menü auf, Sie die Werkseinstellung ändern und die Parameter (F0~A13) ändern. Drücken Sie OK (RST), um die Parameter zu änd und auf die Werkseinstellungen zu speichern.
2	▲+SET	BenutzerparameterEinstellung	1. Halten Sie zuerst die Taste ▲ gedrückt und drücken dann gleichzeitig fünf Sekunden lang die Taste SET, um anzuzeigen. Drücken Sie zu diesem Zeitpunkt die Taste um das eingestellte Passwort auszuwählen, und drücken dann die Taste OK, falls vorhanden Wenn das Passwort korrekt ist, wechselt die Anzeige zu F0 und wechselt in Einstellungsstatus. Die Bedienfeldanzeige D1 blinkt, um anzuzeigen, dass sich der Controller jetzt imParametereinstellungszustand befindet. Bei falschem Passwort erfolgt die Rückkehr zur Temperaturanzeige.2. Nachdem Sie den Einstellungsstatus aufgerufen haben drücken Sie die Taste ▲, um nacheinander durch die Auswahlinstellungselemente zu blättern, und drücken Sie Taste ▼, um in die entgegengesetzte Richtung zu blätte (Nur F0-F11 anzeigen) Wählen Sie das eingestellte Elem aus und drücken Sie dann die Einstelltaste, um die näch Ebene der Parameteränderung aufzurufen, zeigen Sie der ursprünglichen Einstellwert an, drücken Sie die ▲▼-Taste um den Parameterwert zu ändern, und drücken Sie dann Einstelltaste, um Rückkehr zum vorherigen Menüeinstellungspunkt.3. Drücken Sie jederzeit die OK-Taste (RST), speichern die geänderten Parameter, verlassen Sie den Parametereinstellungsstatus, kehren Sie zur Temperaturanzeige zurück und führen Sie den Betrieb gegen den neuen Parametern aus. Wenn innerhalb von 20 Sekunden keine Taste gedrückt wird, verlässt der Contro automatisch den Parametereinstellungsstatus und speicher die geänderten Parameter nicht. (Wenn der Parametereinstellungsstatus vorliegt, läuft das System gegen den ursprünglichen Parametern)
3	▲+▼	Parameteranpassung	Nach gleichzeitigem Halten der Taste ▲▼ wird der Thermostat eingeschaltet, nach drei Sekunden wird „rE“ angezeigt und der neu eingestellte Herstellerparameterwert (der durch „▲+▼+RST“ eingestell Parameter) wird wirksam. und kehrt nach drei Sekunden Normalbetrieb zurück.
4	▼	Überprüfen Sie die Raumtemperatur Durchflusswert (rotes Licht D1 blinkt)	1. Drücken Sie einmal die Taste ▼, um t1 anzuzeigen, drücken Sie dann die Taste ▼, um die Raumtemperatur anzuzeigen.2. Drücken Sie einmal die Taste ▼, um t2 anzuzeigen, und drücken Sie dann die Taste ▼, um die Durchflussrate 1 anzuzeigen (einfach für Liter: L).3. Drück Sie einmal die Taste ▼, um t3 anzuzeigen, und drücker dann die Taste ▼, um Durchflussrate 2 anzuzeigen (ein für Liter: L).4. Es wird keine Taste gedrückt und die Wassertemperatur wird nach sechs Sekunden wiederhergestellt.Hinweis: Live-Verkehr L = Strömungsfrequenz HZ/Strömungskoeffizient.
5	SATZ	Schnelle Anpassung	Drücken Sie die SET-Taste, während der Thermostat ordnungsgemäß funktioniert:1. Der Thermostat arbeitet im Konstanttemperaturmodus to intelligenten Thermostats und das Panel zeigt den Parameterwert F0 (Solltemperatur) an.2. Der Thermostat arbeitet im intelligenten Modus und da Panel zeigt den Parameterwert von F1 (Temperaturdifferenzwert) an. Panel D1 blinkt nun und ze damit an, dass sich der Regler nun im Einstellungszustaden Parameter befindet.Drücken Sie die Taste ▲▼, um die Einstellung zu ände drücken Sie dann die Taste SET oder drücken Sie sie 2 Sekunden lang ohne TasteDann nicht speichern und beenden. Wenn Sie die RST-1 drücken, wird die Festplatte gespeichert und beendet, um neue Parameter wird wirksam.
6	SET+RST	Selbsttestmodus	Drücken Sie während 5 Minuten nach dem Einschalten gleichzeitig 10 Sekunden lang die „SET-Taste“ und die „RST-Taste“, um in den Selbsttestmodus zu gelangen, ur führen Sie nacheinander die folgende Logik aus:1. Programmversion anzeigen.2. Anzeige -11.1 ~-22.2 Alle Kontrollleuchten leuchten un Kompressorrelais ist einmal geschlossen und getrennt.3. Anzeige -33.3 Alle Kontrollleuchten leuchten und das Magnetventilrelais ist geschlossen.4. Anzeige 444 Alle Kontrollleuchten sind aus und das Magnetventilrelais ist getrennt.5. Anzeige 555~666 Alle Anzeigeleuchten sind aus und Alarmrelais ist einmal geschlossen und getrennt.6. Anzeige 777~888 Alle Kontrollleuchten sind aus und Summer ertönt einmal. 7. Verlassen Sie den Selbsttestm

Nach dem Einschalten sollten auf dem Anzeigefeld 3 Sekunden lang gleichzeitig die Anzeigeanzeige und die digitale Röhre (einschließlich D1, D2, — Tag. Tag) blinken, wenn der Temperaturwert der angezeigten Raumtemperatur und der Wassertemperatur vom angezeigten Wert abweicht Isttemperatur, A4, A5 können angepasst werden, um den angezeigten Temperaturwert zu korrigieren.

7. Ausfallsicher

Drücken Sie im Alarmzustand des Thermostats eine beliebige Taste, um

den Alarmsummer zu stoppen. Auf dem Bildschirm wird der Alarmcode angezeigt. Wenn der Alarmzustand behoben ist, kehrt der Bildschirm zur normalen Anzeige zurück.

1. Alarmcode und Steuerlogik:

ALARMCODE	ALARMINHALT	ALARMBEDINGUNGEN
E1	Die Raumtemperatur ist super hoch	Raumtemperatur > F6(Ultrahochtemperatur-Alarmwert)
E2	Die Wassertemperatur is super hoch	Wassertemperatur>Wassertemperatur-Einstelltemperatur + F4(Wassertemperatur-Super-High-Alarm)
E3	Die Wassertemperatur is extrem niedrig	Wassertemperatur <Wassertemperatur-Einstelltemperatur -F5(Wassertemperatur-Ultra-Niedrig-Alarm)
E4	Ausfall des Raumtemperatursensors	Der Raumtemperatursensor ist kurzgeschlossen oder offen
E5	Fehler des Wassertemperatursensors	Der Wassertemperatursensor ist kurzgeschlossen oder offen
E6	Verkehrsalarm 1	Wenn A9=0, tritt Durchfluss 1 ein, um den Alar auszulösen, wenn Durchfluss < F10 (Alarmwert Durchfluss 1) erkannt wird, und verlässt den Ala wenn Durchfluss > F10 (Alarmwert Durchfluss 1 erkannt wird. Wenn A9=1, wird der Eingangssch für Durchfluss 1 alarmiert, wenn er geöffnet ist, der Ausgangsalarm wird beendet, wenn der Sch eingeschaltet wird
E7	Verkehrsalarm 2	Wenn A11=0, löst der Durchfluss-2-Eingang den Alarm aus, wenn Durchfluss < F11(Durchfluss-2-Alarmwert) erkannt wird, und der Alarm wird beendet, wenn Durchfluss > F11(Durchfluss-2-Alarmwert) erkannt wird.Wenn A11=1, wird der Alarm aktiviert, wenn de Eingangsschalter für Fluss 2 geöffnet ist, und d Alarm wird beendet, wenn der Schalter eingeschaltet wird

Konzentrieren:

1. Der E2-Alarm ist erst wirksam, nachdem die Startalarmverzögerung (A1

eingehalten wurde oder der Zieltemperaturbereich erreicht wurde (d. h. zwischen der eingestellten Temperatur und der eingestellten Temperatur + Kälterücklaufdifferenz F2), nachdem der Thermostat eingeschaltet wurde

1. Der E3-Alarm wird erst wirksam, nachdem die Startalarmverzögerung (A1) eingehalten wurde und nachdem der Thermostat eingeschaltet wurde, die Wassertemperatur in den Zieltemperaturbereich gelangt (d. h. zwischen der eingestellten Temperatur und der eingestellten Temperatur + Kälterücklaufdifferenz). F2).

2. Wenn die Einschaltalarmverzögerung A1 auf 0 eingestellt ist, wird der Alarm für extrem hohe Wassertemperatur E2 sofort ausgelöst, wenn die Wassertemperatur beim Einschalten sehr hoch ist. Wenn die Wassertemperatur beim Einschalten extrem niedrig ist, wird sofort der E3-Wassertemperatur-Ultra-Niedrig-Alarm ausgelöst

9. Status des Relaisausgangs bei Alarmierung:

1. Bei Alarm E1, E2, E3 werden der Kompressor und das Kältemittelmagnetventil gemäß der normalen Steuerlogik gesteuert.

2. Die Wassertemperatureinstellung (F0) des Reglers, wenn der Alarm E4 gemäß der Werkseinstellung läuft. Beim Betrieb im Konstanttemperaturmodus gibt es keinen E4-Alarm.

3. Wenn E5 einen Alarm auslöst, schaltet das System automatisch in der Kühlzustand.

MENU DESCRIPTION

CODE	Richten Sie das Projekt	REICHWEITE	STANDARDWERT	ANMERKUNG
F0	Stellen Sie die Temperaturein	F9~F8/-20~40	25.0	Smart-TemperaturmodusThermostatmodus
F1	Temperaturdifferenzwert	- 15~5	-2,0
F2	Kühldifferential zurück	0,1 ~ 3,0	0,3	Genauigkeit 0,1 Grad
F3	Steuermodus	0~1	1	1 Smart, 0 Thermostat
F4	Alarm für extrem hoheWassertemperatur	1~20	10.0
F5	Alarm bei extrem niedrigerWassertemperatur	1~20	15.0
F6	Alarm bei hohenTemperaturen	40~50	45,0
F7	Passwort	00~99	8
F8	Maximaler SatzWassertemperatur	(F9+1)~40	30.0
F9	MindestsatzWassertemperatur	1~ (F8-1)	20.0
F10	Alarmwert Verkehr 1	0,0 bis 10,0	0,5	0,0 = Alarm abbrechen
F11	Alarmwert Verkehr 2	0,0 ~ 10,0	0,0	0,0 = Alarm abbrechen
A0	Heizungsdifferenz zurück	0,1 ~ 3,0	0,5
A1	Verzögerung desEinschaltalarms	0~30	5	Minute
A2	Einschaltverzögerung	10~99	30	zweite
A3	Verzögerung desZustandsübergangs	0~99	20	zweite
A4	Raumtemperaturkorrektur	- 5,0~5,0	0,0
A5	Korrektur derWassertemperatur	- 5,0~5,0	0,0
A6	Trägheitskoeffizient desSystems	2~30	8
A7	Kompressor-Anlaufschutz	0~99	30	zweite
A8	Temperatureinheit	0~1	0	0=Celsius1=Fahrenheit (nicht unterstützt)
A9	Eingabemodus für Verkehrserkennung 1	0~1	1	00 = Impulsmenge 01 = Schaltmenge
A10	Durchflussrate 1 Faktor	0,0 ~ 60,0	13.0	Bei Einstellung auf 0 oder Der Koeffizient hat keine Auswirkung
A11	Eingabemodus für Verkehrserkennung 2	0~1	0	00 = Impulsmenge 01 = Schaltmenge
A12	Faktor Durchfluss 2	0,0 ~ 60,0	13.0	Bei Einstellung auf 0 oder Der Koeffizient hat keine Auswirkung
A13	Verkehrsverzögerungsalarm	00~60 秒	2	zweite
