INSTRUKCJA OBSŁUGI CW-5200 Vevor
Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support
PRZEMYSŁOWY AGREGAT WODY LODOWEJ INSTRUKCJA OBSŁUGI
MODEL: CW-5200
Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.
WARN
- NALEŻY UPEWNIĆ SIĘ, ŻE ZASILANIE I GNIAZDO ZASILANIA SĄ DOBRE STYKOWE, A PRZEWÓD UZIEMIAJĄCY MUSI BYĆ MOCNY!
Chociaż średni prąd roboczy agregatu chłodniczego jest niewielki, chwilowy prąd roboczy może czasami osiągnąć 6 \~ 10 amperów (chwilowy prąd roboczy modelu zasilacza AC110V jest możliwy do 10 \~ 1 5 amperów)
- PROSIMY UPEWNIĆ SIE, ŻE PRACUJĄCY AGREGAT POSIADA STABILNE I NORMALNE NAPIĘCIE!
Ponieważ sprężarka chłodnicza jest bardziej wrażliwa na zasilanie i napięcie, więc napięcie robocze naszego standardowego produktu wynosi 220^240V (model 110V to 110-120V), jeśli naprawdę potrzebujesz szerszego zakresu napięcia roboczego, możemy dostosować.
- PROSZE NIEDOPASOWANA CZESTOTLIWOŚĆ ZASILANIA SPOWODUJE USZKODZENIE CHILLERA!
Wybierz tryb: 50 Hz lub 60 Hz w zależności od aktualnej sytuacji.
- W CELU CHRONIENIA POMPY ZABRANIA SIĘ URUCHOMIENIA CHILLERA BEZ WODY W ZBIORNIKU!
Nowa maszyna pakowana jest po spuszczeniu całej wody ze zbiornika, dlatego przed uruchomieniem należy upewnić się, czy w zbiorniku jest wystarczająca ilość wody i czy w maszynie znajduje się woda, w przeciwnym razie łatwo jest uszkodzić pompę. Gdy poziom wody spadnie poniżej zielonego (normalnego) zakresu wskaźnika poziomu wody, wydajność chłodnicza naszych agregatów chłodniczych nieznacznie spadnie. Dlatego upewnij się, że poziom wody mieści się w zielonym (normalnym) zakresie. Pompy są surowo zabronione w przypadku drenażu obiegowego!
- UPEWNIJ SIE, ŻE WLOT I WYLOT POWIETRZA SA DOBRZE WENTYLOWANE!
Wylot powietrza z przeszkody do tyłu chłodnicy musi być co najmniej 30 cm i tal powinno być co najmniej 8 cm pomiędzy przeszkodą a bocznym wlotem powietrza.
41. FILTR MUSI BYĆ REGULARNIE CZYSZCZONY!
Pyłomierz należy odblokować i wyczyścić, w przeciwnym razie spowoduje to poważne zatkanie chłodnicy.
42. ZWRÓĆ UWAGE NA DZIAŁANIE KONDENSATU!
Wraz ze wzrostem wilgotności otoczenia, gdy temperatura wody jest niższa niż temperatura otoczenia, kondensat utworzy okrągłe rury i części chłodzące na powierzchni wody. W takim przypadku zaleca się ustawienie wyższej temperatury wody lub utrzymywanie temperatury podłączonych rur i elementów chłodzących.
TYLKO DO UŻYTKU PROFESJONALNEGO!
To urządzenie nie może być używane przez dziecko lub osobę z niepełnosprawnością fizyczną, sensoryczną lub fizyczną, sensoryczną lub fizyczną, albo brakiem doświadczenia i wiedzy, chyba że zapewniony jest nadzór lub instrukcje, a dziecku nie wolno bawić się urządzeniami elektrycznymi!
Woda obiegowa chłodnicy wody musi być używana w szczelnym pojemniku do normalnego użytkowania, takim jak woda chłodząca lampę laserową.
Nieuszczelnione pojemniki, takie jak zbiorniki na wodę, wiadra nie mogą być używane do chłodzenia wodą obiegową za pomocą chłodnic wodnych.
SPECIFICATIONS
| Model | CW-5200 | |
| Napięcie | AC220-240V | 120 V AC |
| częstotliwość | 50 Hz | 60 Hz |
| moc | 550 W | 600 W |
| Wydajność chłodnicza | 1,45 kW | 1,7 kW |
| Chłodziwo | R134a | |
| odgłosy | ≤ 80 dB | |
| Pojemność zbiornika na wodę | 7L | |
| Maksymalny przepływ | 13 l/min | |
| Moc pompy | 30 W | |
| Główny materiał | Żelazo, miedź | |
| Bezpieczeństwo | Alarm zabezpieczenia nadprądowego sprężarki Alarm przekroczenia temperatury | |

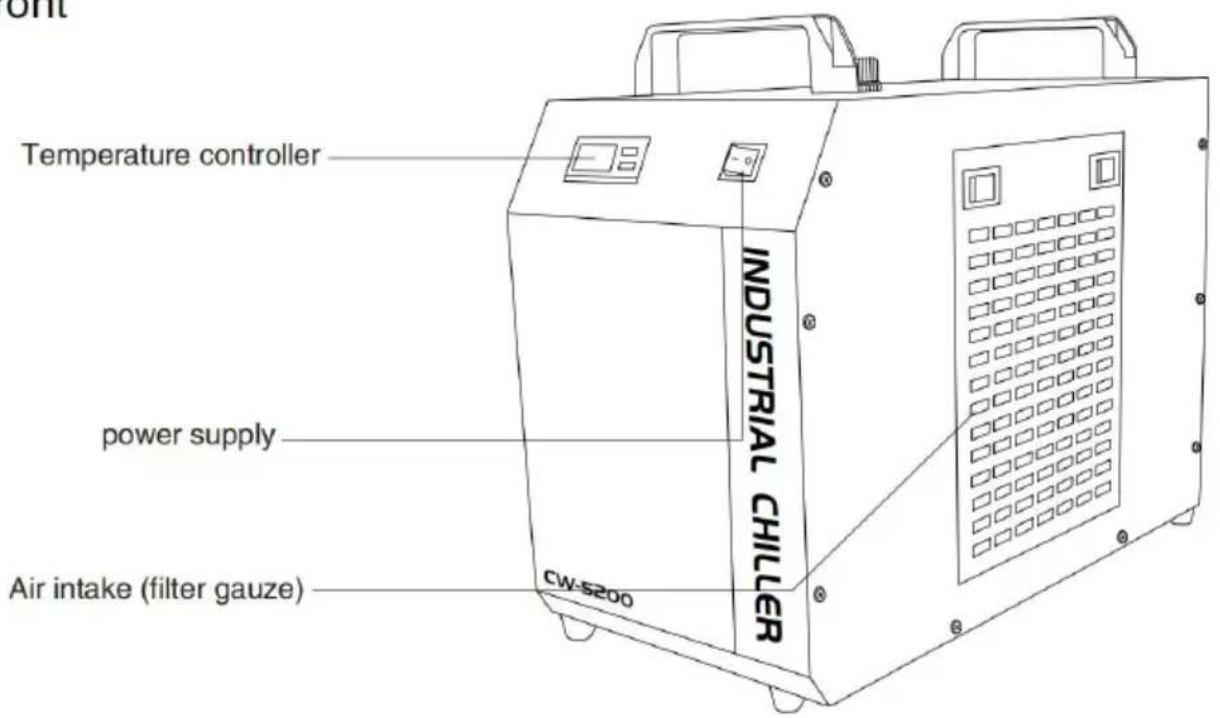

DEVICE ILLUSTRATION
front


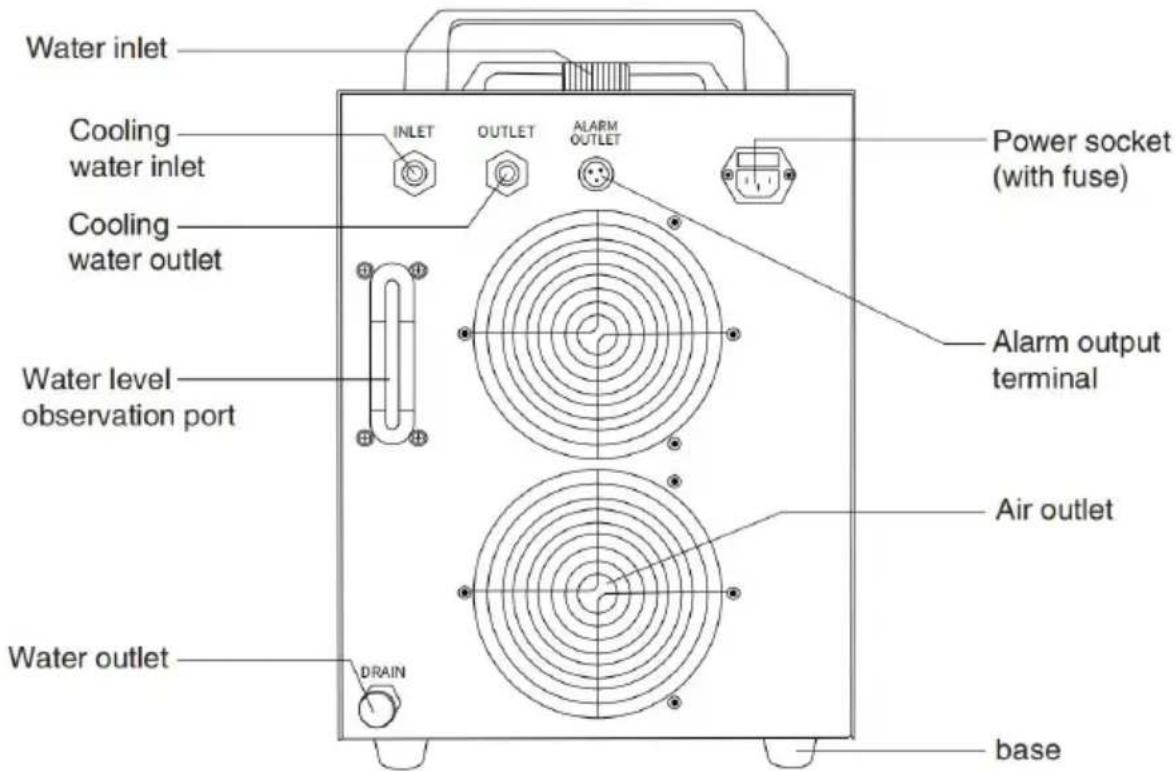

Temperature controller INDUSTRIAL CHILLER power supply Air intake (filter gauze) CW-5200behind
Instalacja tego przemysłowego agregatu chłodniczego jest bardzo prosta. Pierwszą instalację nowej maszyny można przeprowadzić, wykonując następujące kroki:
 | 1. OTWÓRZ OPAKOWANIE, ABY SPRAWDZIĆ, CZY MASZYNA JEST NAPRAWIONA I WSZYSTK NIEZBĘDNE AKCESORIA SĄ KOMPLETNE. |
 | 2. OTWÓRZ DOPŁYW WODY, ABY DOPROWADZIĆ WODĘ CHŁODZĄCĄ (NIE WYLEWAĆ WODY!).Obserwuj wskaźnik poziomu wody i powoli dodawa wodę, uważając, aby nie dopuścić do przelania! D chłodzenia urządzeń ze stali węglowej należy doda do wody odpowiednią ilość dodatku do wodychłodzącej (antykorozyjnej wody wodnej).Użytkownicy na zimnoregionach powinny stosować niekorozyjny środek przeciw zamarzaniu. |
 | 3.POŁĄCZ RURE WLOTOWĄ I WYLOTOWĄ ZGODNIE Z WARUNKAMI SYSTEMU. |
| 4. PODŁĄCZ ZASILANIE I WŁĄCZ PRZEŁĄCZNIK ZASILANIA. (NIE ZACZYNAJ BEZ WODY W ZBIORNIKU!) (1) Wyłącznik zasilania zostaje włączony i pompa obiegowa agregatu chłodniczego zaczyna działać. Pierwsza operacja może spowodować powstanie większej liczby pęcherzyków w rurze, powodując sporadycz alarmy dla ruchu drogowego, ale po kilku minutach pracy wszystko w do normy. (2) Po pierwszym uruchomieniu należy natychmiast sprawdzić rurę wo pod kątem wycieków. (3) Zasilanie jest włączone, jeśli temperatura wody jest niższa niż ustawiona wartość, jest to normalne, że wentylator i inne części urzą nie działają. Sterownik temperatury będzie automatycznie kontrolował pracy elektrozaworów sprężarki, wentylatorów i innych podzespołów zgodnie z ustawionymi parametrami kontrolnymi. (4) Ponieważ ponowne uruchomienie sprężarki i innych podzespołów zajmuje dużo czasu, w zależności od różnych warunków, czas ten w się od kilku sekund do kilku minut, dlatego nie należy często wyłącza zasilania i ponownie je włączać Ponownie. | |
⑤.SPRAWDŹ POZIOM WODY W ZBIORNIKU. Pierwsze uruchomienie nowej chłodnicy powoduje odessanie powietrza z rury wodnej, powodując niewielki spadek poziomu wody, jednak w celu utrzymania poziomu wody w obszarze zielonym dopuszcza się ponowne dolanie wystarczającej ilos wody. Proszę obserwować i zapisywać aktualny poziom wody, sprawdzić ponownie po pewnym czasie pracy agregatu i jeżeli poziom wody znacz się obniży, proszę ponownie sprawdzić szczelność rury wodne
⑥.DOSTOSUJ PARAMETRY REGULATORA TEMPERATURY. Seria CW-5000/5200 wykorzystuje inteligentne termostaty. Zwykle użytkownik nie musi tego regulować. Jeśli to naprawdę konieczne. Pa „Stan pracy i strojenie parametrów”.
Nowy inteligentny regulator temperatury T503 nie wymaga regulacji. Parametry w normalnych warunkach.
Parametry sterowania można regulować w zależności od temperatury w pomieszczeniu, aby spełnić wymagania dotyczące rozpraszania ciepła przez sprzęt.
Nowa inteligentna kontrola temperatury T504 wybiera tryb kontroli stałej temperatury jako ustawienie fabryczne,
a temperatura wody wynosi 25°C, którą użytkownik może regulować w zależności od potrzeb.
Funkcje i budowa sterowników T503 i T504 są takie same, z wyjątkiem fabrycznych ustawień parametrów.

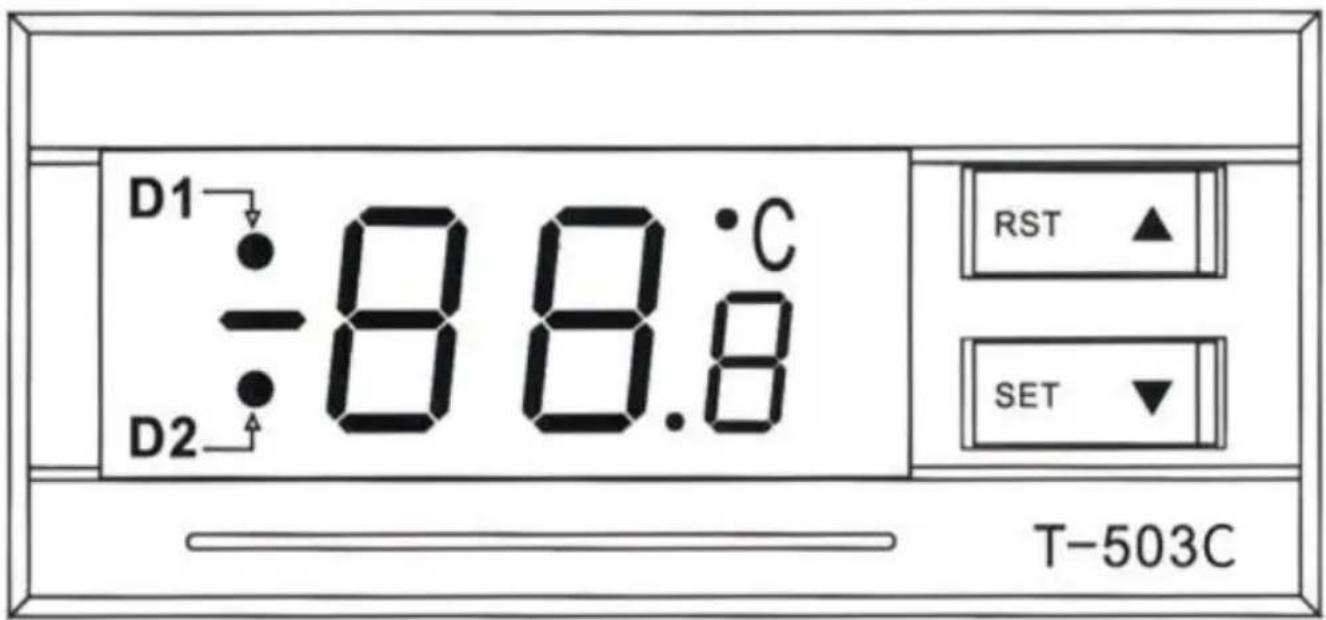

DISPLAY PANEL AND BUTTONS
(16)Opis wyświetlacza: obszar wyświetlania danych ręcznej tablicy ćwiczeń wyświetla temperaturę, parametry systemu, kody alarmów i inne dane; Okres migania każdego pola wynosi 1 sekundę; Po włączeniu pełny wyświetlacz działa normalnie po około 5 sekundach.
(17) Wyświetl opis symbolu:
| ŚWIATŁO | PAŃSTWO | FUNKCJA CZY ZNACZENIE |
| Włączone czerwone światło lewy górny róg | Zapalić | Sterownik pracuje w trybie inteligentnego sterowania |
| błyskowy | Sterownik pracuje w trybie stałej temperatury | |
| gasić | Sterownik znajduje się w trybie parametryzacji | |
| Włączone czerwone światło lewy dolny róg | Zapalić | Sterownik jest w stanie schłodzonym |
| błyskowy | Sterownik jest w stanie niechłodzonym | |
| gasić | Sterownik jest w stanie mikrochłodzonym |
(18)Kluczowy opis definicji:
| NACIŚNIĘCIE | NAZWA | KLUCZOWE CECHY |
| KLAWISZY | ||
| RST klucz | Określ klucz | Przycisk OK, aby zapisać i wyjść ustawieniu danych |
| USTAWIĆ klucz | Ustaw klucz | Zmodyfikuj ustawienia parametrów |
| ▲klawisz | Wybierz klucz | Wartości numeryczne/wpisy parametrów są zwiększane |
| Klawisz ▼ | Wybierz klawisz | Numeryczny zmniejszenie wpisanej wartości/parametru |
KEY PRESS INSTRUCTIONS
| SORTOWAĆ | NACIŚNIĘCIE KLAWISZ | FUNKCJONOWAĆ | OPIS OPERACJI |
| 1 | ▲+▼+RST | Fabryczna regulacja parametrów | Po włączeniu termostatu naciśnij i przytrzymaj jednocześnie klawisz ▲▼ i klawisz RST, po trzech sekundach wyświet 99, naciśnij klawisz ▲▼, aby zmodyfikować hasło do ustawienia fabrycznego (50), naciśnij klawisz SET, aby w do menu, możesz zmodyfikować ustawienia fabryczne, możesz zmienić parametry (F0~A13). Naciśnij OK (RST), zmodyfikować i zapisać parametry do ustawień fabryczny. |
| 2 | ▲+USTAW | Parametr użytkownika modyfikacja | 1. Najpierw naciśnij i przytrzymaj klawisz ▲, a następnie naciśnij jednocześnie klawisz SET przez pięć sekund, aby wyświetlić 0, w tym czasie naciśnij klawisz ▲▼, aby wy ustawione hasło, a następnie naciśnij klawisz OK, jeśli h jest prawidłowe, wyświetlacz zmienia kolor na F0 i wcho stan ustawień. Wskaźnik na panelu D1 miga, wskazując, sterownik znajduje się teraz w stanie ustawiania paramet Jeśli hasło jest nieprawidłowe, wyświetlana temperatura zostaje zwrócona.2. Po wejściu w stan ustawień, naciśnij klawisz ▲, aby kolei przechodzić do elementów ustawień wyboru i naciś klawisz▼, aby przełączać się w przeciwnym kierunku. (Wyświetlają tylko F0-F11) Wybierz ustawioną pozycję, a następnie naciśnij klawisz ustawień, aby przejść do następnego poziomu modyfikacji parametrów, wyświetl pierwotną ustawioną wartość, naciśnij klawisz ▲▼, aby zmodyfikować wartość parametru, a następnie naciśnijklawisz set, aby powrócić do poprzedniego elementu ustą menu.3. W dowolnym momencie naciśnij klawisz OK (RST), za zmodyfikowane parametry, wyjdź ze stanu ustawiania parametrów, wróć do wyświetlania temperatury i pracuj według nowych parametrów. Jeżeli w ciągu 20 sekund n zostanie naciśnięty żaden klawisz, sterownik automatyczni wyjdzie ze stanu ustawiania parametrów i nie zapisze zmodyfikowanych parametrów. (W przypadku ustawienia parametrów system działa zgodnie z oryginalnymi parametrami) |
| 3 | ▲+▼ | Regulacja parametrów | Jednoczesne przytrzymanie klawisza ▲▼ powoduje załączenie zasilania termostatu, po trzech sekundach na wyświetlaczu pojawia się „rE” i zaczyna obowiązywać no ustawiona wartość parametru producenta (parametr ustawiany za pomocą „ ▲+▼+RST”), i powraca do norm pracy po trzech sekundach. |
| 4 | ▼ | Sprawdź temperaturę w pomieszczeniu wartość przepływu (miga czerwona lampka D1) | 1. Naciśnij raz klawisz ▼, aby wyświetlić t1, a następnie naciśnij klawisz ▼, aby wyświetlić temperaturę pokojową. Naciśnij raz klawisz ▼, aby wyświetlić t2, a następnie n klawisz ▼, aby wyświetlić natężenie przepływu 1 (pojedy dla litra: L).3. Naciśnij raz klawisz ▼, aby wyświetlić t3, następnie naciśnij klawisz ▼, aby wyświetlić natężenie przepływu 2 (pojedynczo dla litra: L).4. Żaden przycisk n zostanie naciśnięty, a temperatura wody zostanie przywrócona po sześciu sekundach.Uwaga: Ruch pod napięciem L = częstotliwość przepływu HZ/współczynnik przepływu. |
| 5 | USTAWIĆ | Szybka regulacja | Naciśnij klawisz SET, gdy termostat działa prawidłowo:1. Termostat pracuje w trybie stałej temperatury inteligent termostatu, a na panelu wyświetlana jest wartość parame F0 (temperatura zadana).2. Termostat pracuje w trybie inteligentnym, a na panelu wyświetlana jest wartość parametru F1 (wartość różnicy temperatur). Panel D1 teraz miga, wskazując, że sterown znajduje się teraz w stanie ustawiania parametru.Naciśnij klawisz ▲▼, aby zmodyfikować ustawienie, następnie naciśnij klawisz SET lub naciśnij go bez klawis przez 20 sekund następnie nie zapisuj i wyjdź. Jeśli naciśniesz klawisz Rdysk zostanie zapisany i zamknięty, a nowy parametr za obowiązywać. |
| 6 | USTAW+RST | Tryb autotestu | W ciągu 5 minut od włączenia zasilania naciśnij jednocześnie „klawisz SET” i „klawisz RST” przez 10 sekund, aby wej tryb autotestu i wykonaj po kolei następującą logikę:1. Wyświetl wersję programu.2. Wyświetlacz -11,1 ~ -22,2 Wszystkie lampki kontrolne świecą, a przekaźnik sprężarki jest jednokrotnie zamknięty odłączony.3. Wyświetlacz -33.3 Wszystkie lampki kontrolne świecą, przekaźnik zaworu elektromagnetycznego jest zamknięty.4. Wyświetlacz 444 Wszystkie lampki kontrolne są wyłącza a przekaźnik zaworu elektromagnetycznego jest odłączony.5. Wyświetlacz 555~666 Wszystkie lampki kontrolne są wyłączone, a przekaźnik alarmowy jest jednokrotnie zamknięty i odłączony.6. Wyświetlacz 777~888 Wszystkie kontrolki są wyłączone brzęczyk dzwoni jeden raz. 7. Wyjdź z trybu autotestu. |
Po włączeniu zasilania na panelu wyświetlacza powinna migać przez 3 sekundy jednocześnie kontrolka wyświetlacza i cyfrowa tuba (m.in. D1, D2 — dzień.dzień), gdy wartość temperatury wyświetlanej temperatury pomieszczenia i temperatury wody różni się od temperatury rzeczywista temperatura, A4, A5 można dostosować, aby skorygować wyświetlaną wartość temperatury.
16. Bezpieczne
W stanie alarmu termostatu naciśnij dowolny klawisz, aby wyłączyć dźwięł brzęczyka alarmowego, na ekranie wyświetlacza pojawi się kod alarmu, a gdy stan alarmowy zostanie wyeliminowany, ekran wyświetlacza powróci do normalnego wyświetlania.
17. Kod alarmu i logika sterowania:
| KOD ALARMU | TREŚĆ ALARMU | WARUNKI ALARMOWE |
| E1 | Temperatura w pomieszczeniu jest bardzo wysoka | Temperatura w pomieszczeniu> F6 (wartość alarmu ba wysokiej temperatury) |
| E2 | Temperatura wody jest bardzo wysoka | Temperatura wody> temperatura ustawienia temperaturwody + F4 (alarm bardzo wysokiej temperatury wody) |
| E3 | Temperatura wody jest bardzo niska | Temperatura wody < temperatura ustawienia temperatu wody -F5 (alarm bardzo niskiej temperatury wody) |
| E 4 | Awaria czujnika temperatury w pomieszczeniu | Czujnik temperatury w pomieszczeniu jest zwarty lub otwarty |
| E5 | Awaria czujnika temperatury wody | Czujnik temperatury wody jest zwarty lub otwarty |
| E6 | Alarm ruchu drogowego | Gdy A9=0, przepływ 1 rozpoczyna alarm po wykryciu przepływu < F10 (wartość alarmu przepływu 1) i wych alarmu , gdy przepływ > F10 (wartość alarmu przepływu Gdy A9=1, przełącznik wejściowy przepływu 1 zostaje zaalarmowany, gdy jest otwarty, a alarm wyjściowy zo wyłączony, gdy przełącznik jest włączony |
| E7 | Alarm ruchu drogowego | Gdy A11=0, wejście przepływu 2 uruchamia alarm, gdy wykryty zostanie przepływ < F11 (wartość alarmu przepływu 2), a alarm zostanie wyłączony, gdy przepływu F11 (wartość alarmu przepływu 2).Gdy A11=1, alarm jest aktywowany, gdy przełącznik wejścia przepływu 2 jest otwarty, a alarm jest wyłączany, gdy przełącznik jest włączony |
Koncentrować się:
- Alarm E2 jest skuteczny dopiero po upływie czasu opóźnienia alarmu rozruchu (A1) lub wejściu w odcinek temperatury docelowej (czyli pomiędzy temperaturą zadaną a temperaturą zadaną + różnica powrotu z chłodnictwa F2) po włączeniu zasilania termostatu
- Alarm E3 jest skuteczny dopiero po upływie czasu opóźnienia alarmu rozruchu (A1) i po włączeniu termostatu temperatura wody wchodzi do zakresu temperatury docelowej (czyli pomiędzy temperaturą zadaną a temperaturą zadaną + różnica powrotu chłodniczego) F2).
- Gdy opóźnienie alarmu włączenia zasilania A1 jest ustawione na 0, alarm bardzo wysokiej temperatury wody E2 zostanie uruchomiony natychmiast, gdy temperatura wody będzie bardzo wysoka po włączeniu zasilania; Gdy temperatura wody po włączeniu jest bardzo niska, natychmiast włącza się alarm bardzo niskiej temperatury wody E3
18. Stan wyjścia przekaźnikowego podczas alarmowania:
- W przypadku alarmu E1, E2, E3 sprężarka i zawór elektromagnetyczny czynnika chłodniczego są sterowane zgodnie z normalną logiką sterowania.
- Nastawa temperatury wody (F0) sterownika w przypadku uruchomienia alarmu E4 zgodnie z ustawieniem fabrycznym. Podczas pracy w trybie stałej temperatury nie występuje alarm E4.
- W przypadku alarmu E5 system automatycznie przełącza się w stan chłodzenia.
MENU DESCRIPTION
| KOD | USTAWIENIE PROJEKTU | ZAKRES | DOMYŚLNA WARTOŚĆ | UWAGA |
| F0 | Ustaw temperaturę | F9~F8/-20~40 | 25,0 | Inteligentny tryb temperatury Tryb termostatyczny |
| F1 | Wartość różnicy temperatur | - 15~5 | -2,0 | |
| F2 | Tylny mechanizm różnicowy chłodzenia | 0,1 ~ 3,0 | 0,3 | Dokładność 0,1 stopnia |
| F3 | Tryb sterowania | 0 ~ 1 | 1 | 1 Inteligentny, 0 Termostat |
| F4 | Alarm bardzo wysokiej temperatury wody | 1 ~ 20 | 10,0 | |
| F5 | Alarm bardzo niskiej temperatury wody | 1 ~ 20 | 15,0 | |
| F6 | Alarm w przypadku wysokiei temperatur | 40 ~ 50 | 45,0 | |
| F7 | hasło | 00 ~ 99 | 8 | |
| F8 | Maksymalny zestaw temperatura wody | (F9+1)~40 | 30,0 | |
| F9 | Minimalny zestaw temperatura wody | 1~ (F8-1) | 20.0 | |
| F10 | Wartość alarmu ruchu 1 | 0,0 ~ 10,0 | 0,5 | 0,0 = Anuluj alarm |
| F11 | Wartość alarmu ruchu drogowego 2 | 0,0 ~ 10,0 | 0,0 | 0,0 = Anuluj alarm |
| A0 | Różnica ogrzewania z powrotem | 0,1 ~ 3,0 | 0,5 | |
| A1 | Opóźnienie alarmu włączeni | 0 ~ 30 | 5 | minuta |
| A2 | Opóźnienie włączenia | 10 ~ 99 | 30 | drugi |
| A3 | Opóźnienie przejścia stanu | 0 ~ 99 | 20 | drugi |
| A4 | Korekta temperatury pokojowej | - 5,0~5,0 | 0,0 | |
| A5 | Korekta temperatury wody | - 5,0~5,0 | 0,0 | |
| A6 | Współczynnik bezwładności systemu | 2 ~ 30 | 8 | |
| A7 | Zabezpieczenie rozruchu sprężarki | 0 ~ 99 | 30 | drugi |
| A8 | Jednostka temperatury | 0 ~ 1 | 0 | 0=Celsjusz1 = Fahrenheit(nieobsługiwane) |
| A9 | Tryb wejściowy wykrywania ruchu 1 | 0 ~ 1 | 1 | 00 = ilość impulsów 01 = przełączania |
| A10 | Współczynnik przepływu 1 | 0,0 ~ 60,0 | 13,0 | Po ustawieniu na 0 lub 1 współczynnik nie ma żadne Greenwood |
| A11 | Tryb wejściowy 2 wykrywar ruchu | 0 ~ 1 | 0 | 00 = ilość impulsów 01 = przełączania |
| A12 | Współczynnik przepływu 2 | 0,0 ~ 60,0 | 13,0 | Po ustawieniu na 0 lub 1 współczynnik nie ma żadne Greenwood |
| A13 | Alarm opóźnienia ruchu | 00 ~ 60 秒 | 2 | drugi |
