MANUAL DE USUARIO CW-5200 Vevor

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

ENFRIADOR DE AGUA INDUSTRIAL MANUAL DE USUARIO

MODELO: CW-5200

Advertencia: para reducir el riesgo de lesiones, el usuario leer atentamente el manual de instrucciones.

WARN

1. ¡ASEGÚRESE DE QUE LA FUENTE DE ENERGÍA Y LA TOMA DE CORRIENTE ESTÉN EN BUEN CONTACTO Y QUE EL CABLE DE TIERRA DEBE ESTAR FIRME!

Aunque la corriente de trabajo promedio del enfriador es pequeña, la corriente de trabajo instantánea a veces puede alcanzar 6\~10 amperios (la corriente de trabaj instantánea del modelo de fuente de alimentación AC110V es posible hasta 10\~15 amperios)

1. ¡ASEGÚRESE DE QUE EL ENFRIADOR EN FUNCIONAMIENTO TENGA UN VOLTAJE ESTABLE Y NORMAL!

Dado que el compresor de refrigeración es más sensible al suministro de energía y al voltaje, el voltaje de funcionamiento de nuestro producto estándar es 220 ^ 240 V (el modelo de 110 V es 110 120 V), si realmente necesita un rango de voltaje de funcionamiento más amplio, podemos personalizarlo.

1. ¡POR FAVOR, UNA FRECUENCIA DE ENERGÍA NO CORRESPONDIENTE CAUSARÁ DAÑOS AL ENFRIADOR!

Seleccione el modo: 50 Hz o 60 Hz según la situación real.

1. PARA PROTEGER LA BOMBA, ¡ESTÁ ESTRICTAMENTE PROHIBIDO FUNCIONAR LA ENFRIADORA SIN AGUA EN EL TANQUE DE ALMACENAMIENTO!

La nueva máquina se empaqueta después de drenar toda el agua del tanque, as que asegúrese de que el tanque tenga suficiente agua y que haya agua dentro la máquina antes de comenzar, de lo contrario es fácil dañar la bomba. Cuando nivel del agua está por debajo del rango verde (normal) del indicador de nivel de agua, la capacidad de enfriamiento de nuestras enfriadoras disminuirá ligeramente. Por lo tanto, asegúrese de que el nivel del agua esté en el rango verde (normal). ¡Está estrictamente prohibido bombear el drenaje circulante!

33. ¡ASEGÚRESE DE QUE LA ENTRADA Y SALIDA DE AIRE ESTÉN BIEN VENTILADAS!

La salida de aire desde el obstáculo hacia la parte trasera del enfriador debe se menos 30 cm, y debe ser al menos 8 cm entre el obstáculo y la entrada de ai lateral.

34. ¡EL FILTRO DEBE LIMPIARSE REGULARMENTE!

El medidor de polvo debe desbloquearse y limpiarse; de lo contrario, provocará una obstrucción grave en el enfriador.

35. ¡PRESTE ATENCIÓN AL EFECTO DEL CONDENSADO!

A medida que aumenta la humedad ambiental, cuando la temperatura del agua e inferior a la temperatura ambiente, el condensado creará tuberías circulares y piezas de refrigeración en la superficie del agua. Si esto ocurre, se recomienda ajustar una temperatura del agua más alta o mantener calientes las tuberías conectadas y los componentes de refrigeración.

¡SÓLO PARA USO PROFESIONAL!

Este dispositivo no debe ser utilizado por un niño o una persona con impedimentos físicos, sensoriales o físicos, sensoriales o físicos, o falta de experiencia y conocimiento, a menos que se brinde supervisión o instrucción, y r se le permite al niño jugar con aparatos eléctricos. !

El agua en circulación del enfriador de agua debe utilizar un recipiente sellado para uso normal, como el agua de refrigeración de un tubo láser. Los contenedores sin sellar no pueden circular, como los recipientes de agua, los cubos no se pueden usar para hacer circular agua de refrigeración con enfriadores de agua.

SPECIFICATIONS

Modelo	CW-5200
Voltaje	CA220-240V	CA 120 V.
frecuencia	50Hz	60Hz
fuerza	550W	600W
Capacidad de enfriamiento	1,45 kw	1,7 kw

Refrigerante	R134a
ruidos	≤ 80dB
Capacidad del tanque de agua	7L
Flujo máximo	13L/minuto
potencia de la bomba	30W
El material principa	hierro, cobre
Seguridad	Alarma de flujo de protección de sobrecorriente compresor alarma de sobretemperatura

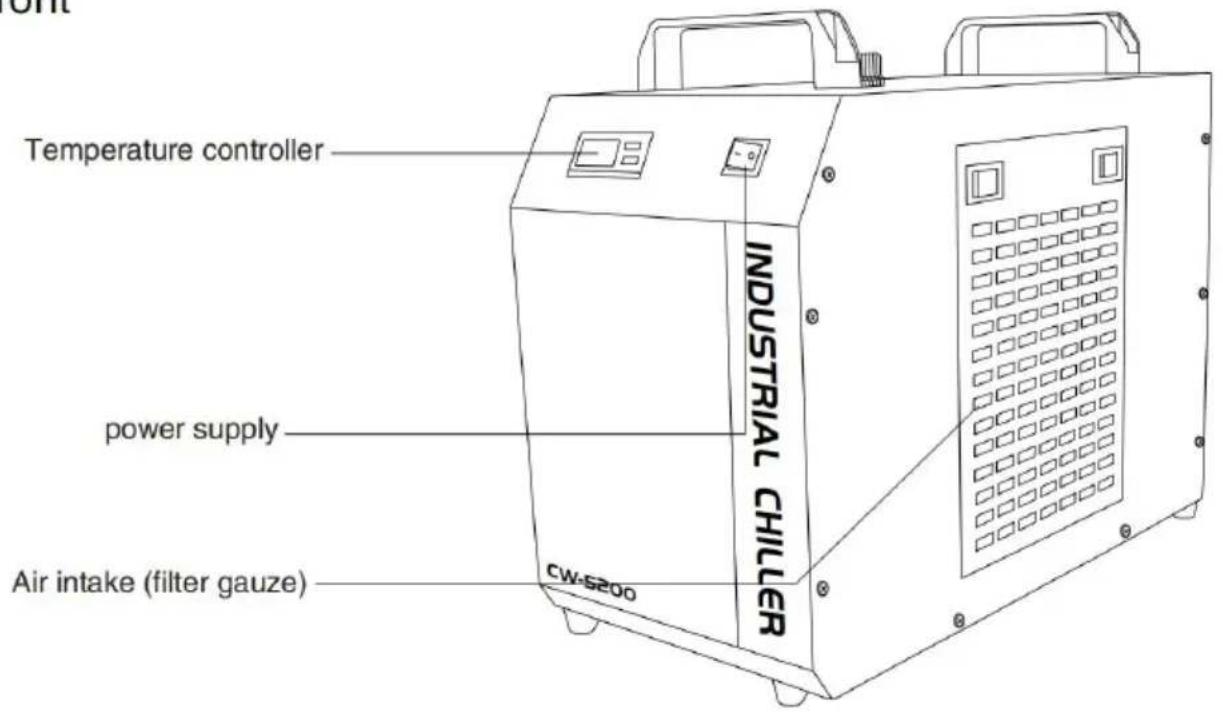

DEVICE ILLUSTRATION

front

Temperature controller INDUSTRIAL CHILLER power supply CW-5200 Air intake (filter gauze)

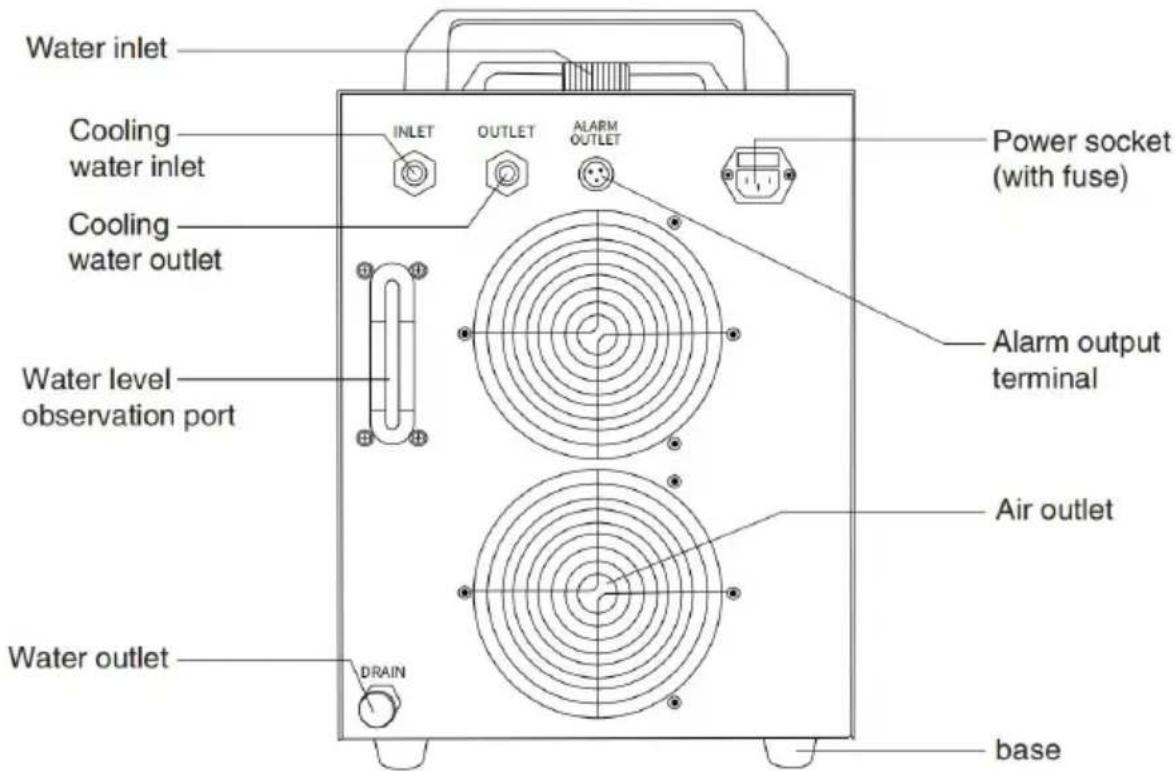

behind

Instalar esta enfriadora industrial es muy sencilla.

La primera instalación de una máquina nueva se puede realizar siguiendo estos pasos:

	1.ABRA EL PAQUETE PARA COMPROBAR SI L MÁQUINA ESTÁ FIJA Y TODOS LOS ACCESOR NECESARIOS ESTÁN COMPLETOS.
	2.ABRA LA ENTRADA DE SUMINISTRO DE AG PARA SUMINISTRAR AGUA DE ENFRIAMIENTO (¡NO DERRAME EL AGUA!).Observe el indicador de nivel de agua y agregue agua lentamente, ¡teniendo cuidado de no dejar o el agua se desborde! Para el enfriamiento de equ de acero al carbono, se debe agregar al agua urcantidad adecuada de aditivo para agua de enfriamiento (agua anticorrosión). Usuarios en frio Las regiones deben utilizar anticongelante no corrosivo.
	3.CONECTE LAS TUBERÍAS DE ENTRADA Y SALIDA SEGÚN LAS CONDICIONES DEL SISTEMA.
4.ENCHUFE LA FUENTE DE ENERGÍA Y ENCIENDA EL INTERRUPTOR DE ENERGÍA. (¡NO ARRANQUES SIN AGUA EN EL TANQUE!)(1) Se enciende el interruptor de encendido y la bomba de circulación enfriador comienza a funcionar. La primera operación puede causar r burbujas en la tubería, provocando alarmas ocasionales para el tráfico pero después de unos minutos de operación, volverá a la normalidad(2) Después de la primera puesta en marcha, se debe comprobar inmediatamente si hay fugas en la tubería de agua.(3) La fuente de alimentación está encendida, si la temperatura del es inferior al valor establecido, es normal que el ventilador y otras p de la máquina no funcionen. El controlador de temperatura controlará automáticamente el estado de funcionamiento de las válvulas solenoio del compresor, ventiladores y otros componentes de acuerdo con los parámetros de control establecidos.(4) Dado que el reinicio del compresor y otros componentes lleva m tiempo, dependiendo de diferentes condiciones, el tiempo varía desde unos pocos segundos a unos minutos, por lo que no apague la alimentación con frecuencia y enciéndala de nuevo.

⑤.COMPROBAR EL NIVEL DE AGUA EN EL TANQUE.

El primer encendido del nuevo enfriador drena el en la tubería de agua, provocando una ligera caí en el nivel del agua, pero para mantener el nivel agua en el área verde, se permite agregar suficie agua nuevamente. Observe y registre el nivel de agua actual, verifique nuevamente después de qui enfriador haya estado funcionando durante un período de tiempo y, si el nivel de agua baja significativamente,

Vuelva a comprobar la fuga de la tubería de agu

⑥.AJUSTE LOS PARÁMETROS DEL CONTROLADOR DE TEMPERATURA.

La serie CW-5000/5200 utiliza termostatos inteligentes. Normalmente o usuario no necesita ajustarlo. Si es realmente necesario. Ver "Estado funcionamiento y ajuste de parámetros".

El nuevo controlador de temperatura inteligente T503 no requiere control de regulación. Parámetros en condiciones normales.

Los parámetros de control se pueden ajustar según la temperatura ambiente para cumplir con los requisitos de disipación de calor del equip El nuevo control de temperatura inteligente T504 selecciona el modo de control de temperatura constante como configuración de fábrica, y la temperatura del agua es de 25 °C, que el usuario puede ajustar se sea necesario.

Las funciones y estructura de los controladores T503 y T504 son las mismas, excepto por la configuración de los parámetros de fábrica.

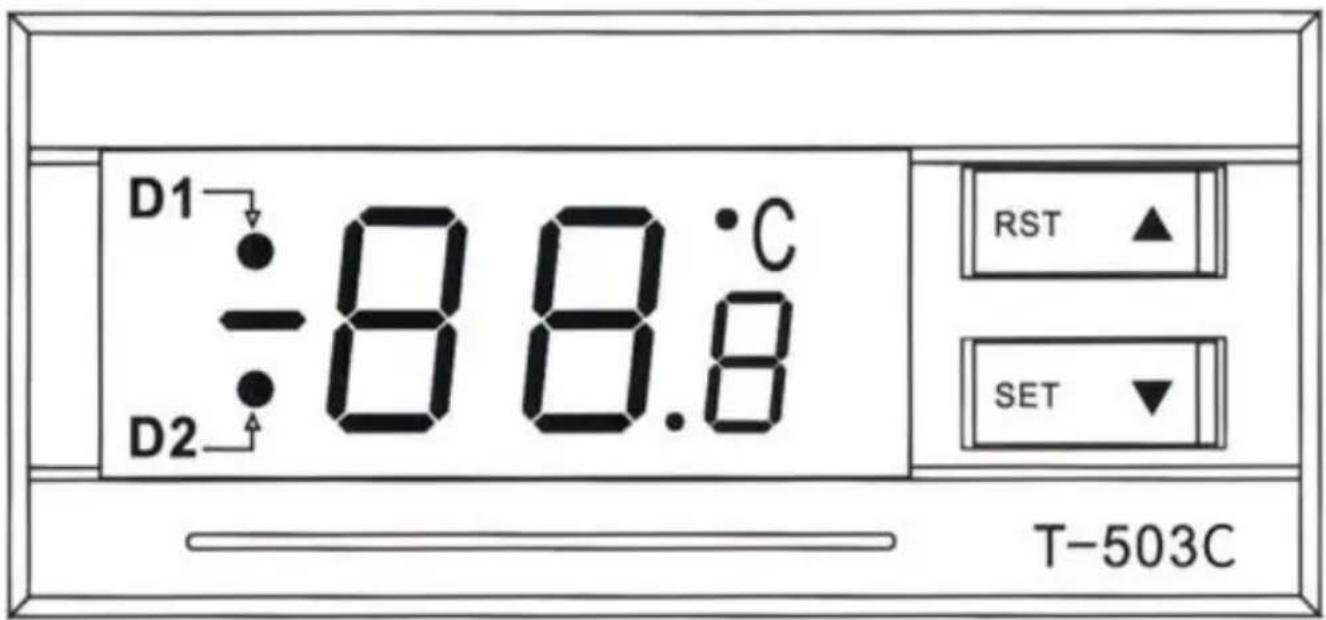

DISPLAY PANEL AND BUTTONS

(13)Descripción de la pantalla: el área de visualización de datos de la tabla de ejercicios manual muestra la temperatura, los parámetros del sistema, los códigos de alarma y otros datos; El período de parpadeo cada campo es de 1 segundo; Después de encenderlo, la pantalla completa funciona normalmente después de aproximadamente 5 segundos.

(14) Descripción del símbolo de visualización:

LUZ	ESTADO	FUNCIÓN O SIGNIFICADO
luz roja en esquina superior izquierda	Encender	El controlador funciona en modo de control inteligente.
	brillante	El controlador funciona en modo de temperatura constante.
	extinguir	El controlador está en modo de parametrización.
luz roja en esquina inferior izquierda	Encender	El controlador está en un estado enfriar.
	brillante	El controlador está en un estado sin enfriar.
	extinguir	El controlador está en un estado microenfriado.

(15)Descripción de la definición clave:

PULSACIÓN DE TECLA	NOMBRE	CARACTERÍSTICAS CLAVE
primero llave	determinar la clave	Botón OK para guardar y salir después de configurar los datos
COLOCAR llave	Establecer la clave	Modificar la configuración de los parámetros
▲tecla	Marque la clave	Los valores numéricos/entradas de parámetros se incrementan
▼tecla	Marca la tecla	Numérico disminución de entrada d valor/parámetro

KEY PRESS INSTRUCTIONS

CLASIFICAR	PULSACIÓN DE TECLA	FUNCIÓN	DESCRIPCIÓN DE LA OPERACIÓN
1	▲+▼+PRM	Ajuste de parámetros de fábrica	Presione y mantenga presionada la tecla ▲▼ y la tecla al mismo tiempo después de encender el termostato, ma 99 después de tres segundos, presione la tecla ▲▼ p modificar la contraseña de la configuración de fábrica (5 presione la tecla SET para ingrese al menú, puede mod la configuración de fábrica, puede cambiar los parámetro ~ A13). Presione OK (RST) para modificar y guardar los parámetros en la configuración de fábrica.
2	▲+ESTABLE CER	Parámetro de usuario ajustamiento	Primero presione y mantenga presionada la tecla ▲, luego presione la tecla SET al mismo tiempo durante ci segundos para mostrar 0, en este momento presione la ▲▼ para seleccionar la contraseña establecida y luego presione la tecla OK, si la la contraseña es correcta, la pantalla cambia a F0 y entra en el estado de configuración indicador del panel D1 parpadea para indicar que el controlador ahora está en el estado de configuración de parámetros. Si la contraseña es incorrecta, se devuelve visualización de la temperatura.Después de ingresar al estado de configuración, presi la tecla ▲ para pasar a los elementos de configuración selección por turno, y presione la tecla▼ para pasar a dirección opuesta. (Solo muestra F0-F11) Seleccione el elemento de configuración y luego presione la tecla deconfiguración para ingresar al siguiente nivel de modifica de parámetros, muestre el valor de configuración original presione la tecla ▲▼ para modificar el valor del paráms luego presione la tecla de configuración para volver al elemento de configuración del menú anterior.3. Presione la tecla OK (RST) en cualquier momento, g los parámetros modificados, salga del estado de configuración de parámetros, regrese a la visualización d temperatura y ejecute de acuerdo con los nuevos parám Si no se presiona ninguna tecla dentro de 20 segundos, controlador saldrá automáticamente del estado de configuración de parámetros y no guardará los parámetro modificados. (Cuando el estado de configuración de parámetros, el sistema se ejecuta de acuerdo con los parámetros originales)
3	▲+▼	Ajuste de parámetros	Después de mantener presionada la tecla ▲▼ al mismo tiempo, el termostato se enciende y se muestra "rE" desde tres segundos, y el valor del parámetro recién ajusta el fabricante (el parámetro ajustado por " ▲+▼+RST") e en vigor. y vuelve al funcionamiento normal después de segundos.
4	▼	Verifique la temperatura ambiente valor de flujo (luz roja D1 parpadeando)	1. Presione la tecla ▼ una vez para mostrar t1 y luego presione la tecla ▼ para mostrar la temperatura ambiental. Presione la tecla ▼ una vez para mostrar t2 y luego para la tecla ▼ para mostrar el caudal 1 (único para litro: L). Presione la tecla ▼ una vez para mostrar t3, y luego para la tecla ▼ para mostrar el caudal 2 (único para litro: L). se presiona ningún botón y la temperatura del agua se restablece después de seis segundos.Nota: Tráfico activo L = frecuencia de flujo HZ/coeficiento flujo.
5	COLOCAR	Ajuste rápido	Presione la tecla SET mientras el termostato esté funcionando correctamente:1. El termostato funciona en el modo de temperatura constante del termostato inteligente y el panel muestra evalor del parámetro F0 (temperatura establecida).2. El termostato funciona en modo inteligente y el pane muestra el valor del parámetro F1 (valor de diferencia o temperatura). El panel D1 ahora parpadea, indicando que controlador ahora está en el estado de configuración para parámetro.Presione la tecla ▲▼ para modificar la configuración, lu presione la tecla SET o presione sin tecla durante 20 segundosentonces no guarde y salga. Si presiona la tecla RST, se guarda y se sale, y el nuevo parámetro entra en vig
6	CONFIGURA+PRIMERO	Modo de autoprueba	Durante 5 minutos de encendido, presione la "tecla SET" "tecla RST" al mismo tiempo durante 10 segundos para ingresar al modo de autoprueba y realice la siguiente ló su vez:1. Visualice la versión del programa.2. Pantalla -11.1 ~-22.2 Todas las luces indicadoras esta encendidas y el relé del compresor se cierra y desconecta una vez.3. Pantalla -33.3 Todas las luces indicadoras están encendidas y el relé de la válvula solenoide está cerrado4. Pantalla 444 Todas las luces indicadoras están apaga el relé de la válvula solenoide está desconectado.5. Pantalla 555~666 Todas las luces indicadoras están apagadas y el relé de alarma se cierra y desconecta un 6. Pantalla 777~888 Todas las luces indicadoras están apagadas y el timbre suena una vez. 7. Salga del modo autoprueba.

Después del encendido, el panel de visualización debe tener 3 segundos parpadeando al mismo tiempo, el indicador de visualización y el tubo digital (incluidos D1, D2, — día, día), cuando el valor de temperatura de temperatura ambiente y la temperatura del agua mostradas son diferentes de los La temperatura real, A4, A5 se puede ajustar para corregir el val de temperatura mostrado.

13. A prueba de fallos

En el estado de alarma del termostato, presione cualquier tecla para detener el sonido del timbre de alarma, la pantalla muestra el código de alarma y, cuando se elimina la condición de alarma, la pantalla vuelve a visualización normal.

14. Código de alarma y lógica de control:

CÓDIGO DE ALARMA	CONTENIDO DE LA ALARMA	CONDICIONES DE ALARMA
E1	La temperatura ambiente es muy alta.	Temperatura ambiente > F6 (valor de alarma de temperatura ultra alta)
E2	La temperatura del agua es súper alta.	Temperatura del agua> temperatura de ajuste de temperatura del agua + F4 (alarma súper alta de temperatura del agua)
E3	La temperatura del agua es ultrabaja.	Temperatura del agua <temperatura de ajuste de temperatura del agua -F5 (alarma ultrabaja de temper del agua)
E4	Fallo del sensor de temperatura ambiente	El sensor de temperatura ambiente está en cortocircui abierto
E5	Fallo del sensor de temperatura del agua	El sensor de temperatura del agua está en cortocircui abierto.
E6	Alarma de tráfico 1	Cuando A9=0, el flujo 1 ingresa para iniciar la alarma cuando se detecta flujo < F10 (valor de alarma de flu sale de la alarma cuando el flujo > F10 (valor de ala flujo 1); Cuando A9 = 1, el interruptor de entrada de emite una alarma cuando está abierto y la alarma de sale cuando se enciende el interruptor.
E7	Alarma de tráfico 2	Cuando A11=0, la entrada de flujo 2 inicia la alarma cuando se detecta flujo < F11 (valor de alarma de flu la alarma sale cuando flujo > F11 (valor de alarma d 2).Cuando A11=1, la alarma se activa cuando el interrupt entrada de flujo 2 está abierto y la alarma sale cuan enciende el interruptor.

Concentrarse:

1. La alarma E2 es efectiva solo después de cumplir con el retardo de alarma de inicio (A1) o ingresar a la sección de temperatura objetivo (es decir, entre la temperatura establecida y la temperatura establecida + diferencia de retorno de refrigeración F2) después de que se enciende e termostato.
2. La alarma E3 es efectiva solo después de cumplir con el retardo de alarma de inicio (A1) y después de que se enciende el termostato, la temperatura del agua ingresa a la sección de temperatura objetivo (es

decir, entre la temperatura establecida y la temperatura establecida + diferencia de retorno de refrigeración F2).

1. Cuando el retardo de alarma de encendido A1 se establece en 0, la alarma de temperatura ultra alta del agua E2 se activará inmediatamente cuando la temperatura del agua sea muy alta cuando se encienda la alimentación; Cuando la temperatura del agua de encendido es ultrabaja, la alarma de temperatura ultrabaja del agua E3 se activa inmediatamente

15. Estado de salida del relé en caso de alarma:

1. Cuando las alarmas E1, E2, E3, el compresor y la válvula solenoide refrigerante se controlan de acuerdo con la lógica de control normal.
2. El ajuste de temperatura del agua (F0) del controlador cuando se ejecuta la alarma E4 de acuerdo con el ajuste de fábrica. Cuando se op en modo de temperatura constante, no hay alarma E4.
3. Cuando suena la alarma E5, el sistema cambia automáticamente al estado de refrigeración.

MENU DESCRIPTION

CÓDIGO	CONFIGURAR EL PROYECTO	RANGO	VALOR POR DEFECTO	OBSERVACIÓN
F0	Establecer la temperatura	F9~F8/-20~40	25.0	Modo de temperatura inteligente Modo termostático
F1	Valor de diferencia de temperatura	- 15~5	-2.0
F2	Diferencial de refrigeración atrás	0,1~3,0	0.3	Precisión 0,1 grados
F3	Modo de control	0~1	1	1 inteligente, 0 termostato
F4	Alarma de temperatura súp alta del agua.	1~20	10.0
F5	Alarma de temperatura ultrabaja del agua.	1~20	15.0
F6	Alarma por altas temperaturas.	40~50	45.0
F7	contraseña	00~99	8
F8	Conjunto máximo temperatura de agua	(F9+1)~40	30.0
F9	Conjunto mínimo temperatura de agua	1~ (F8-1)	20.0
F10	Valor de alarma de tráfico	0,0~10,0	0,5	0.0 = Cancelar alarma
F11	Valor de alarma de tráfico	0,0~10,0	0.0	0.0 = Cancelar alarma
A0	Diferencial de calefacción trasera	0,1~3,0	0,5
A1	Retardo de alarma de encendido	0~30	5	minuto
A2	Retraso de encendido	10~99	30	segundo
A3	Retraso en la transición estatal	0~99	20	segundo
A4	Corrección de temperaturaambiente	- 5.0~5.0	0.0
A5	Corrección de la temperatu del agua	- 5.0~5.0	0.0
A6	Coeficiente de inercia del sistema	2~30	8
A7	Protección de arranque del compresor	0~99	30	segundo
A8	Unidad de temperatura	0~1	0	0=Celsius1=Fahrenheit (no compatible)
A9	Detección de tráfico 1 mod de entrada	0~1	1	00 = cantidad de impulso 0 cantidad de conmutación
A10	Caudal 1 factor	0,0~60,0	13.0	Cuando se establece en 0 el coeficiente no tiene ning efecto
A11	Detección de tráfico 2 mod de entrada	0~1	0	00 = cantidad de impulso 0 cantidad de conmutación
A12	Factor de flujo 2	0,0~60,0	13.0	Cuando se establece en 0 el coeficiente no tiene ning efecto
A13	Alarma de retraso de tráfico	00~60 秒	2	segundo

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
