GEBRUIKSAANWIJZING CW-5200 Vevor
Waarschuwing-Om het risico op letsel te verminderen, moet gebruiker de handleiding zorgvuldig lezen.
WARN
- ZORG ERVOOR DAT DE STROOMVOORZIENING EN HET STOPCONTACT GOED CONTACT HEBBEN EN DAT DE AARDINGSDRAAD STEVIG MOET ZIJN!
Hoewel de gemiddelde werkstroom van de koelmachine klein is, kan de momentane werkstroom soms 6\~10 ampère bereiken (de momentane werkstroom van het AC110V-voedingsmodel is mogelijk tot 10\~15 ampère)
- ZORG ERVOOR DAT DE WERKENDE KOELMACHINE EEN STABIELE EN NORMALE SPANNING HEEFT!
Omdat de koelcompressor gevoeliger is voor voeding en spanning, is de werkspanning van ons standaardproduct 220^ 240V (110V-model is 110-120V). Als u echt een breder bedrijfsspanningsbereik nodig heeft, kunnen we dit aanpassen.
- ALSTUBLIEFT EEN VERKEERDE STROOMFREQUENTIE ZAL SCHADE AAN DE KOELER VEROORZAKEN!
Selecteer de modus: 50 Hz of 60 Hz, afhankelijk van de werkelijke situatie.
- OM DE POMP TE BESCHERMEN, IS HET STRIKT VERBODEN DE KOELMACHINE TE WERKEN ZONDER WATER IN DE OPSLAGTANK!
De nieuwe machine wordt verpakt nadat al het water uit de tank is geleegd. Zor er dus voor dat er voldoende water in de tank zit en dat er water in de machin voordat u start, anders kunt u de pomp gemakkelijk beschadigen. Wanneer het waterniveau onder het groene (normale) bereik van de waterniveaumeter komt, zal het koelvermogen van onze koelmachines iets afnemen. Zorg er daarom voor dat het waterniveau zich in het groene (normale) bereik bevindt. Pompen zijn ten strengste verboden bij circulerende afvoer!
- ZORG ERVOOR DAT DE LUCHTINLAAT EN -UITLAAT GOED GEVENTILEERD ZIJN!
De luchtuitlaat van het obstakel naar de achterkant van de koeler moet zijn minimaal 30 cm, en dat zou ook zo moeten zijn minimaal 8 cm tussen het obsta en de zijdelingse luchtinlaat.
48. HET FILTER MOET REGELMATIG WORDEN REINIGD!
De stofmeter moet worden ontgrendeld en gereinigd, anders zal de koeler ernstig verstopt raken.
49. LET OP DE EFFECT VAN CONDENSAAT!
Naarmate de luchtvochtigheid toeneemt en de watertemperatuur lager is dan de omgevingstemperatuur, zal condensaat ronde leidingen en koeldelen op het wateroppervlak creëren. Als dit gebeurt, is het raadzaam een hogere watertemperatuur in te stellen of de aangesloten leidingen en koelcomponenten warm te houden.
ALLEEN VOOR PROFESSIONEEL GEBRUIK!
Dit apparaat mag niet worden gebruikt door een kind of een persoon met fysieke zintuiglijke of fysieke, zintuiglijke of fysieke beperkingen, of een gebrek aan ervaring en kennis, tenzij er toezicht of instructie wordt gegeven en het kind niet met elektrische apparaten mag spelen. !
Het circulerende water van de waterkoeler moet voor normaal gebruik een afgesloten container gebruiken, zoals koelwater met een laserbuis.
Niet-afgedichte containers kunnen niet circuleren, zoals waterbassins, emmers kunnen niet worden gebruikt voor circulerende waterkoeling met waterkoelers.
SPECIFICATIONS
| Model | CW-5200 | |
| Spanning | AC220-240V | AC120V |
| frequentie | 50 Hz | 60 Hz |
| stroom | 550 W | 600W |
| Koelcapaciteit | 1,45 kW | 1,7 kW |
| Koelmiddel | R134a | |
| geluiden | ≤ 80 dB | |
| Capaciteit watertank | 7L | |
| Maximale stroom | 13L/min | |
| Pompvermogen | 30W | |
| Het belangrijkste materiaal | Ijzer, koper | |
| Beveiliging | Compressor overstroombeveiliging stromingsalarm overtemperatuuralarm | |

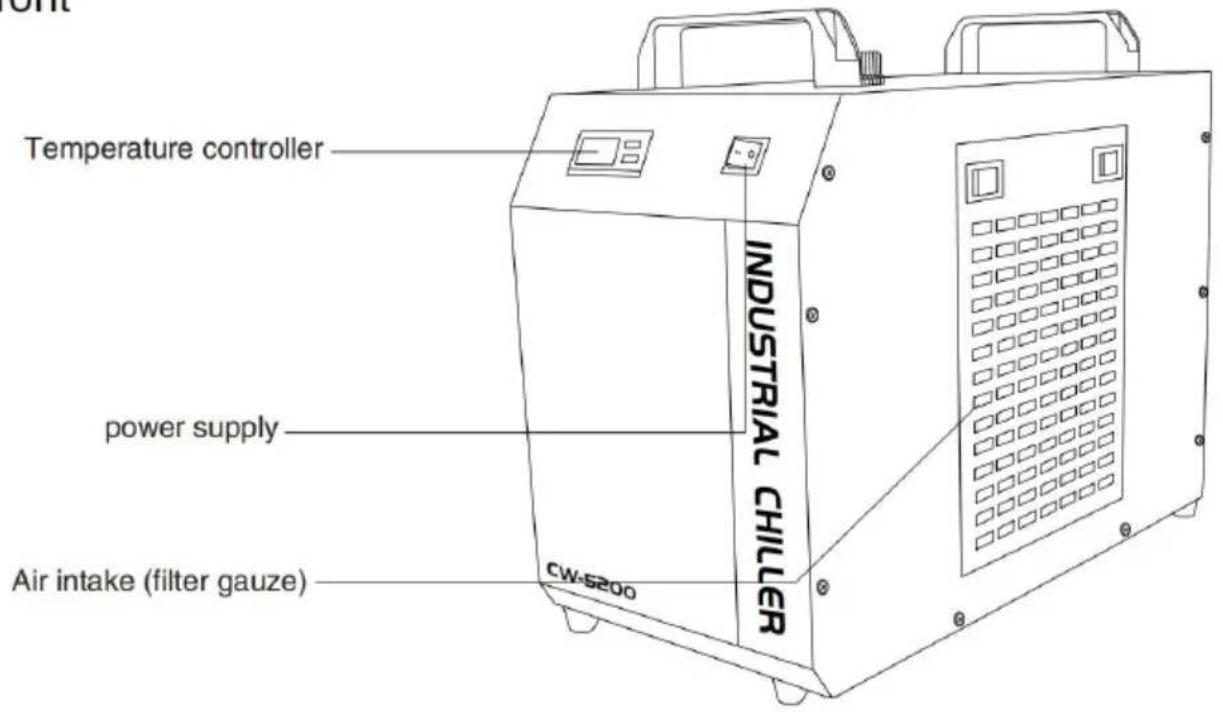

DEVICE ILLUSTRATION
front


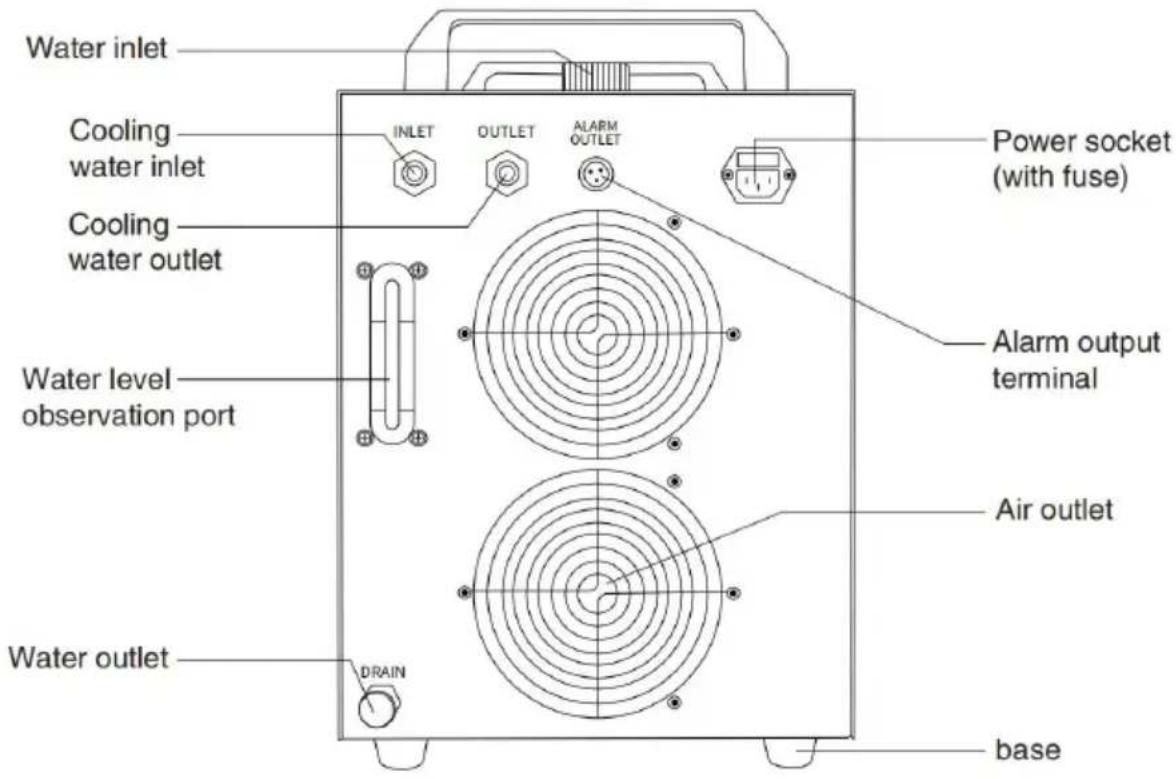

Temperature controller INDUSTRIAL CHILLER power supply Air intake (filter gauze)behind
Het installeren van deze industriële koelmachine is zeer eenvoudig.
De eerste installatie van een nieuwe machine kan worden uitgevoerd doo deze stappen te volgen:
 | 1.OPEN DE VERPAKKING OM TE CONTROLEREN OF DE MACHINE VAST IS EN ALLE NODIGE ACCESSOIRES COMPLEET ZIJN. |
 | 2.OPEN DE WATERTOEVOERINLAAT OM KOELWATER TOE TE VOEREN (MORSEN HET WATER NIET UIT!).Houd de waterniveaumeter in de gaten en voeg langzaam water toe, waarbij u erop let dat het wa niet overstroomt! Voor het koelen van koolstofstale apparatuur moet een passende hoeveelheidkoelwateradditief (anticorrosief wateraqua) aan het water worden toegevoegd. Gebruikers in de kou regio's moeten niet-corrosieve antivries gebruiken. |
 | 3. SLUIT DE INLAAT- EN UITLAATLEIDINGEN A VOLGENS DE SYSTEEMOMSTANDIGHEDEN. |
| 4. SLUIT DE STROOMVOORZIENING AAN EN ZET DE AAN/UIT-SCHAKELAAR IN. (START NIET ZONDER WATER IN DE TANK!)(1) De stroomschakelaar wordt ingeschakeld en de circulatiepomp van koelmachine begint te werken. De eerste handeling kan meer luchtbe in de leiding veroorzaken, waardoor af en toe een alarm voor het ve ontstaat, maar na een paar minuten werking zal de situatie weer nor zijn.(2) Na de eerste inbedrijfstelling moet de waterleiding onmiddellijk op lekkage worden gecontroleerd.(3) De stroomvoorziening is ingeschakeld. Als de watertemperatuur la is dan de ingestelde waarde, is het normaal dat de ventilator en and onderdelen van de machine niet werken. De temperatuurregelaar rege automatisch de werkstatus van de magneetkleppen, ventilatoren en andere componenten van de compressor volgens de ingestelde regelparameters.(4) Omdat het opnieuw opstarten van de compressor en andere componenten lang duurt, afhankelijk van de verschillende omstandigheden, varieert de tijd van enkele seconden tot enkele min dus schakel de stroom niet te vaak uit en weer in opnieuw. | |
Bij de eerste start van de nieuwe koeler wordt de lucht uit de waterleiding afgevoerd, waardoor het waterpeil licht daalt, maar om het waterpeil in de groene omgeving op peil te houden mag er weer voldoende water worden bijgevuld. Houd het huidig waterniveau in de gaten en noteer het. Controleer opnieuw nadat de koelmachine een tijdje heeft gedraaid en als het waterniveau aanzienlijk daalt. Controleer nogmaals de lekkage van de waterleidi
⑥. PAS DE PARAMETERS VAN DE TEMPERATUURREGELAAR AA De CW-5000/5200-serie maakt gebruik van intelligente thermostaten.
Meestal hoeft de gebruiker dit niet aan te passen. Als het echt nodig "Bedrijfsstatus en parametrering".
De nieuwe intelligente temperatuurregelaar T503 vereist geen regeling. Parameters onder normale omstandigheden.
De regelparameters kunnen worden aangepast aan de kamertemperatuur om te voldoen aan de warmteafvoervereisten van de apparatuur.
De nieuwe intelligente temperatuurregeling T504 selecteert de constante temperatuurregelmodus als fabrieksinstelling,
en de watertemperatuur bedraagt 25°C, die indien nodig door de gebruiken kan worden aangepast.
De functies en structuur van de T503- en T504-controllers zijn hetzelfde, behalve de fabrieksparameterinstellingen.

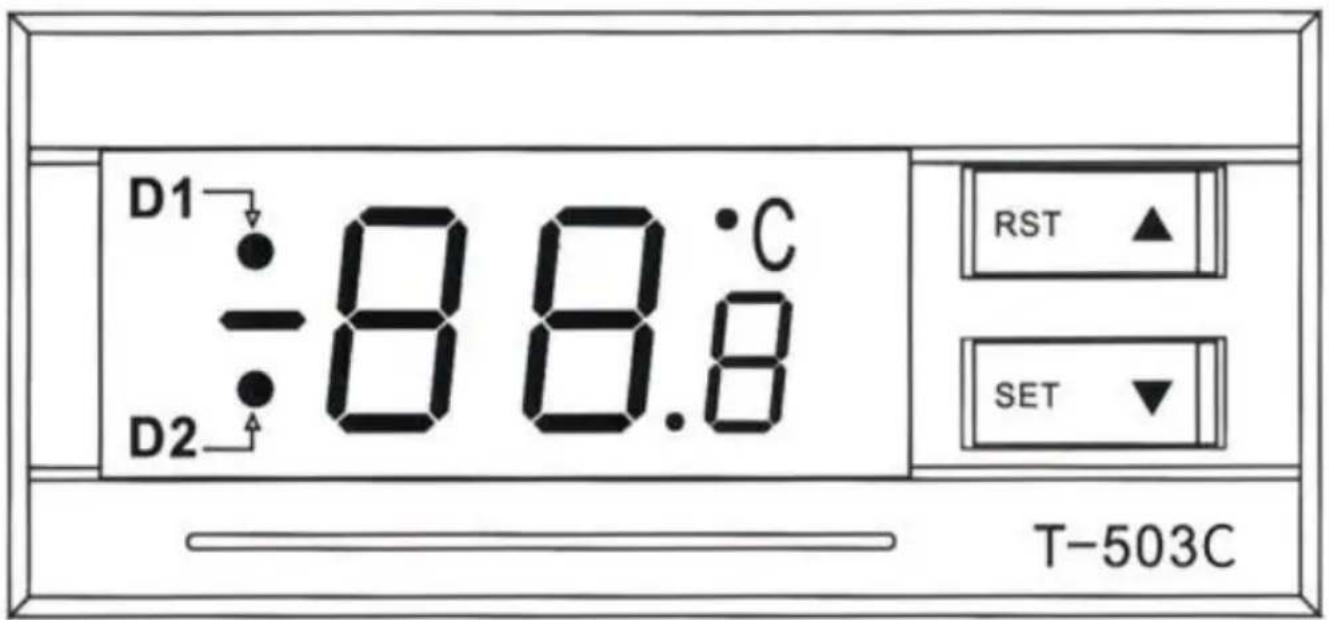

DISPLAY PANEL AND BUTTONS
(20)Beschrijving displaysymbool:
| LICHT | STAAT | FUNCTIE OF BETEKENIS |
| Rood licht erin linkerbovenhoek | Oplichten | De controller werkt in de intelligente besturingsmodus |
| knipperend | De controller werkt in de constante temperatuurmodus | |
| blussen | De regelaar bevindt zich in de parametreermodus | |
| Rood licht erin linksonderin | Oplichten | De regelaar bevindt zich in een gekoel toestand |
| knipperend | De regelaar bevindt zich in een ongekoelde toestand | |
| blussen | De controller bevindt zich in een microgekoelde toestand |
(21)Beschrijving van de sleuteldefinitie:
| TOETSAANSLAG | NAAM | BELANGRIJKSTE KENMERKEN |
| RST sleutel | Bepaal de sleutel | OK-knop om op te slaan en af sluiten na het instellen van gegevens |
| SET sleutel | Stel de sleutel | Wijzig de parameterinstellingen |
| ▲ sleutel | Bel de sleutel | Numerieke waarden/parameterinvoer wordt verhoogd |
| ▼ sleutel | Draai de sleute naar beneden | Numeriek waarde-/parameterinvoer verlagen |
KEY PRESS INSTRUCTIONS
| SOOR T | TOETSAANS LAG | FUNCTIE | BESCHRIJVING VAN DE OPERATIE |
| 1 | ▲+▼+RST | Fabriekspar ameteraanpassing | Houd de ▲▼-toets en de RST-toets tegelijkertijd ingedr nadat de thermostaat is ingeschakeld, geef na drie secor 99 weer, druk op de ▲▼-toets om het wachtwoord van fabrieksinstelling te wijzigen (50), druk op de SET-toets k naar het menu, u kunt de fabrieksinstelling wijzigen, u k (F0~A13) parameters wijzigen. Druk op OK (RST) om de parameters te wijzigen en op te slaan naar de fabrieksinstellingen. |
| 2 | ▲+INSTELL EN | Gebruikersparameter aanpassing | 1. Houd eerst de ▲-toets ingedrukt en druk vervolgens seconden tegelijkertijd op de SET-toets om 0 weer te ge Druk nu op de ▲▼-toets om het ingestelde wachtwoord selecteren en druk vervolgens op de OK-toets als het wachtwoord correct is, verandert het display naar F0 en naar de instellingsstatus. De paneelindicator D1 knippert aan te geven dat de controller zich nu in de parameterinstellingsstatus bevindt. Als het wachtwoord onj is, wordt de temperatuurweergave weergegeven. 2. Nadat u de instellingsstatus heeft bereikt, drukt u op ▲-toets om achtereenvolgens naar de selectie-instellingsitems te gaan, en drukt u op de▼-toe in de tegenovergestelde richting te bladeren. (Alleen F0-F weergeven) Selecteer het ingestelde item en druk vervolgop de insteltoets om naar het volgende niveau van parameterwijziging te gaan, geef de oorspronkelijke ingestelde waarde weer, druk op de ▲▼-toets om de parameterwaarde te wijzigen en druk vervolgens op de insteltoets om terug te keren naar het vorige menu-instellingsitem.3. Druk op elk gewenst moment op de OK-toets (RST), gewijzigde parameters op, verlaat de parameterinstellingsstatus, keer terug naar de temperatuurweergave en voer uit volgens de nieuwe parameters. Als er binnen 20 seconden geen toets word ingedrukt, verlaat de controller automatisch de parametreerstatus en slaat de gewijzigde parameters niet (Wanneer de parameterinstelling is ingesteld, werkt het systeem volgens de originele parameters) |
| 3 | ▲+▼ | Parametera anpassing | Nadat u de ▲▼-toets tegelijkertijd ingedrukt hebt gehoud wordt de thermostaat ingeschakeld en wordt "rE" na drie seconden weergegeven en wordt de nieuw aangepaste parameterwaarde van de fabrikant (de parameter aangep door " ▲+▼+RST") van kracht, en keert na drie second terug naar de normale werking. |
| 4 | ▼ | Controleer de kamertemperatuur stroom waarde (rood lampje D1 knippert) | 1. Druk één keer op de ▼-toets om t1 weer te geven, vervolgens op de ▼-toets om de kamertemperatuur wee geven.2. Druk één keer op de ▼-toets om t2 weer te g en druk vervolgens op de ▼-toets om het debiet 1 wee geven (enkelvoudig voor liter: L).3. Druk één keer op de ▼-toets om t3 weer te geven, en druk vervolgens op de ▼-toets om debiet 2 weer te geven (enkelvoudig voor lit L).4. Er wordt geen knop ingedrukt en de watertemperatu wordt na zes seconden hersteld.Opmerking: Live verkeer L = stroomfrequentie HZ/stroomcoëfficiënt. |
| 5 | SET | Snel aanpassen | Druk op de SET-toets terwijl de thermostaat goed werkt: 1. De thermostaat werkt in de constante temperatuurmod van de intelligente thermostaat en het paneel geeft de parameterwaarde van F0 (ingestelde temperatuur) weer. 2. De thermostaat werkt in de intelligente modus en het paneel geeft de parameterwaarde van F1 (temperatuurverschilwaarde) weer. Paneel D1 knippert nu wat aangeeft dat de controller zich nu in de instellingsst voor de parameter bevindt.Druk op de ▲▼-toets om de instelling te wijzigen en dvervolgens op de SET-toets of druk deze zonder toets gedurende 20 seconden insla dan niet op en sluit af. Als u op de RST-toets druk de schijf opgeslagen en afgesloten en wordt de nieuwe parameter van kracht. |
| 6 | INSTELLEN+RST | Zelftestmodus | Druk gedurende 5 minuten na het inschakelen tegelijkert "SET-toets" en de "RST-toets" gedurende 10 seconden in naar de zelftestmodus te gaan en voer achtereenvolgens volgende logica uit:1. Geef de programmaversie weer.2. Display -11,1 ~-22,2 Alle indicatielampjes branden en compressorrelais wordt één keer gesloten en losgekoppel3. Display -33.3 Alle indicatielampjes branden en het rela van de magneetklep is gesloten.4. Display 444 Alle indicatielampjes zijn uit en het relais magneetklep is losgekoppeld.5. Display 555~666 Alle indicatielampjes zijn uit en het alarmrelais is één keer gesloten en losgekoppeld.6. Display 777~888 Alle indicatielampjes zijn uit en de z klinkt één keer. 7. Verlaat de zelftestmodus. |
Na het inschakelen moet het displaypaneel 3 seconden lang tegelijkertijd de displayindicator en de digitale buis laten knipperen (inclusief D1, D2, -dag, dag), wanneer de temperatuurwaarde van de weergegeven kamertemperatuur en watertemperatuur verschilt van de werkelijke temperatuur, A4, A5 kan worden aangepast om de weergegeven temperatuurwaarde te corrigeren.
19. Faalveilig
Druk in de alarmstatus van de thermostaat op een willekeurige toets om het geluid van de alarmzoemer te stoppen. Het displayscherm geeft de alarmcode weer en wanneer de alarmtoestand is geëlimineerd, keert het displayscherm terug naar de normale weergave.
20. Alarmcode en besturingslogica:
| ALARMCODE | ALARMINHOUD | ALARMOMSTANDIGHEDEN |
| E1 | De kamertemperatuur is superhoog | Kamertemperatuur> F6 (alarmwaarde voor ultrahd temperatuur) |
| E2 | De watertemperatuur is superhoog | Watertemperatuur> insteltemperatuur watertemperatuur + F4 (watertemperatuur superhoog alarm) |
| E3 | De watertemperatuur is ultralaag | Watertemperatuur < watertemperatuur instellingstemperatuur -F5 (watertemperatuur ultra-laag alarm) |
| E 4 | Storing kamertemperatuursensor | De kamertemperatuursensor is kortgesloten of op |
| E5 | Storing watertemperatuursensor | De watertemperatuursensor is kortgesloten of op |
| E6 | Verkeersalarm 1 | Wanneer A9=0, wordt flow 1 ingeschakeld om h alarm te starten wanneer flow < F10 (alarmwaar flow 1) wordt gedetecteerd, en wordt het alarm verlaten wanneer flow > F10 (alarmwaarde flow Wanneer A9=1, wordt de ingangsschakelaar van stroom 1 gealarmeerd wanneer deze open is, er wordt het uitgangsalarm verlaten wanneer de schakelaar wordt ingeschakeld |
| E7 | Verkeer 2-alarm | Wanneer A11=0, start de ingang van flow 2 het wanneer flow < F11 (alarmwaarde flow 2) wordt gedetecteerd, en wordt het alarm verlaten wanneer flow > F11 (alarmwaarde flow 2). Wanneer A11=1, wordt het alarm geactiveerd wanneer de ingangsschakelaar van flow 2 open en wordt het alarm verlaten wanneer de schakel wordt ingeschakeld |
Concentreren:
- Het E2-alarm is alleen effectief nadat de opstartalarmvertraging (A1) is bereikt of nadat de doeltemperatuursectie is bereikt (dat wil zeggen, tussen de ingestelde temperatuur en de ingestelde temperatuur + koelretourverschil F2) nadat de thermostaat is ingeschakeld
- Het E3-alarm is alleen effectief nadat de opstartalarmvertraging (A1) is bereikt en nadat de thermostaat is ingeschakeld, komt de watertemperatuur in het doeltemperatuurgedeelte (dat wil zeggen, tussen de ingestelde temperatuur en de ingestelde temperatuur + het
retourverschil van de koeling F2).
- Wanneer de vertraging bij het inschakelen van het alarm A1 is ingeste op 0, wordt het ultrahoge alarm van de E2-watertemperatuur onmiddellijk geactiveerd wanneer de watertemperatuur superhoog is wanneer de stroom wordt ingeschakeld; Wanneer de ingeschakelde watertemperatuur ultralaag is, wordt het E3-alarm voor ultralage watertemperatuur onmiddellijk geactiveerd
21. Status relaisuitgang bij alarm:
- Wanneer E1, E2, E3 een alarm geeft, worden de compressor en de koelmiddelmagneetklep geregeld volgens de normale besturingslogica.
- De watertemperatuurinstelling (F0) van de controller wanneer het E4-alarm loopt volgens de fabrieksinstelling. Bij werking in de constante temperatuurmodus is er geen E4-alarm.
- Wanneer E5 alarm geeft, schakelt het systeem automatisch over naar de koelstatus.
MENU DESCRIPTION
| CODE | Zet het project op | BEREIK | STANDAARDWAARDE | OPMERKING |
| F0 | Stel de temperatuur in | F9~F8/-20~40 | 25.0 | Slimme temperatuurmodusThermostatische modus |
| F1 | Waarde temperatuurverschil | - 15~5 | -2,0 | |
| F2 | Koeldifferentieel achteraan | 0,1~3,0 | 0,3 | Nauwkeurigheid 0,1 graden |
| F3 | Controlemodus | 0~1 | 1 | 1 Slim, 0 Thermostaat |
| F4 | Alarm voor superhogewatertemperatuur | 1~20 | 10.0 | |
| F5 | Watertemperatuur ultra-laagalarm | 1~20 | 15.0 | |
| F6 | Alarm voor hogetemperaturen | 40~50 | 45,0 | |
| F7 | wachtwoord | 00~99 | 8 | |
| F8 | Maximaal ingesteldwater temperatuur | (F9+1)~40 | 30.0 | |
| F9 | Minimale setwater temperatuur | 1~ (F8-1) | 20.0 | |
| F10 | Verkeer 1 alarmwaarde | 0,0~10,0 | 0,5 | 0,0 = Alarm annuleren |
| F11 | Alarmwaarde Verkeer 2 | 0,0~10,0 | 0,0 | 0,0 = Alarm annuleren |
| A0 | Verwarmingsverschil terug | 0,1~3,0 | 0,5 | |
| A1 | Vertraging bij inschakelenalarm | 0~30 | 5 | minuut |
| A2 | Vertraging bij inschakelen | 10~99 | 30 | seconde |
| A3 | Vertraging van destaatsovergang | 0~99 | 20 | seconde |
| A4 | Correctie van de kamertemperatuur | - 5,0~5,0 | 0,0 | |
| A5 | Correctie van dewatertemperatuur | - 5,0~5,0 | 0,0 | |
| A6 | Systeemtraagheidscoëfficiënt | 2~30 | 8 | |
| A7 | Opstartbeveiliging compressor | 0~99 | 30 | seconde |
| A8 | Temperatuureenheid | 0~1 | 0 | 0=Celsius1=Fahrenheit (niet ondersteund) |
| A9 | Verkeersdetectie 1 invoermodus | 0~1 | 1 | 00 = pulshoeveelheid 01 = schakelhoeveelheid |
| A10 | Debiet 1 factor | 0,0~60,0 | 13.0 | Indien ingesteld op 0 of 1 de coëfficiënt heeft geen effect |
| A11 | Verkeersdetectie 2 invoermodus | 0~1 | 0 | 00 = pulshoeveelheid 01 = schakelhoeveelheid |
| A12 | Stroom 2-factor | 0,0~60,0 | 13.0 | Indien ingesteld op 0 of 1 de coëfficiënt heeft geen effect |
| A13 | Alarm voor verkeersvertraging | 00~60 秒 | 2 | seconde |
