CW-3000 - Ketel Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	CW-3000
Producttype	Industriële waterkoeler
Gebruik	Alleen professioneel
Voedingsspanning	AC 220-240 V / AC 120 V
Frequentie	50 / 60 Hz
Vermogen	80 W
Koelmethode	Waterkoeling
Watertankcapaciteit	12 L
Maximaal debiet	12 L/min
Pompvermogen	30 W
Geluidsniveau	≤ 80 dB
Hoofdmateriaal	IJzer, aluminium
Veiligheid	Overstroombeveiliging, debietalarm
Weergave	Real-time temperatuur
Ventilatie	Dubbele geforceerde luchtventilator
Koelertype	Professionele condensor
Onderhoud	Regelmatig het stofgaas reinigen
Inhoud van de verpakking	Koeler, handleiding, stroomkabel, 2 afdichtringen, alarmuitgangsconnector
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - CW-3000 Vevor

Hoe installeer ik de CW-3000 koeler?

Plaats de koeler op een vlak en stabiel oppervlak op een droge en goed geventileerde plaats. Vul de watertank via de inlaat tot het groene niveau (80-100 mm van de rand). Sluit de inlaat- en uitlaatslangen aan op uw laserapparatuur. Sluit de stroom aan en schakel in. Controleer op lekkages.

Welk water moet ik in de koeler gebruiken?

Gebruik gecirculeerd koelwater van het afgesloten type (bijv. gedemineraliseerd of gedestilleerd water). Voor apparatuur van koolstofstaal, voeg een corrosieremmer toe. In koude gebieden, gebruik niet-corrosieve antivries. Gebruik geen onbehandeld kraanwater om kalkaanslag te voorkomen.

Wat te doen als het rode alarmlampje voor debiet gaat branden?

Het alarm geeft een onvoldoende waterdebiet aan. Controleer eerst het waterniveau in de tank: dit moet in de groene zone zijn. Als het niveau laag is, voeg water toe. Controleer ook of de slangen niet geknikt of verstopt zijn.

Hoe reinig ik het luchtfilter?

Koppel het apparaat los. Verwijder het luchtinlaatrooster en het stofgaas. Was het gaas met schoon water en laat het volledig drogen voordat u het terugplaatst. Voer deze handeling regelmatig uit om een goede warmteafvoer te garanderen.

Kan ik de koeler zonder water gebruiken?

Nee, ten strengste verboden. Werking zonder water beschadigt de pomp en het systeem. Zorg ervoor dat de tank altijd gevuld is voordat u het apparaat inschakelt.

Waarom draait de ventilator niet?

De ventilator start automatisch wanneer de watertemperatuur ongeveer 20°C bereikt en stopt bij ongeveer 10°C. Als de temperatuur laag is, kan de ventilator inactief zijn. Dit is normaal om energie te besparen.

Hoe water uit de koeler laten lopen?

Voor een lange periode van inactiviteit of vóór transport, open de aftapdop (uitwerpingspoort) onderaan de tank. Laat het water volledig weglopen. Sluit de dop na het aftappen.

Wat te doen als de zekering doorslaat?

Koppel het apparaat los. Zoek de zekeringhouder op de voedingsconnector. Open deze en controleer de zekering. Vervang deze door een zekering van dezelfde sterkte. Als het probleem aanhoudt, controleer dan de stabiliteit van de voedingsspanning.

Wat is de minimale afstand rond het apparaat voor ventilatie?

Laat een ruimte van minstens 30 cm rond het apparaat en zorg ervoor dat de luchtinlaten en -uitlaten (achterwand) minstens 10 cm van obstakels verwijderd zijn.

Kan de koeler worden gebruikt met een open tank?

Nee, het systeem vereist een gesloten en afgedicht circuit. Gebruik met een open bassin of emmer is niet geschikt omdat de circulatie niet goed wordt gegarandeerd.

GEBRUIKSAANWIJZING CW-3000 Vevor

Waarschuwing-Om het risico op letsel te verminderen, m gebruiker de handleiding zorgvuldig lezen.

De CW-3000 koelkast is ontworpen volgens het internationale geavanceerde koelsysteem, geschikt voor lasergraveermachines, CNC-graveermachines, enz.

1. De geïntegreerde watersproeidichte watertank kan lange tijd stofvrij worden gebruikt, zodat de pijpleiding niet schaalt, zodat de laserapparatuur!
2. De geïntegreerde watersproeidichte watertank kan lange tijd water zonder stof gebruiken, ervoor zorgen dat de pijpleiding niet wordt geschaald en de werking van de laserapparatuur veilig maken.
3. Real-time weergave van temperatuur, nauwkeurig inzicht in de laserwerkstatus.
4. De waterstroomfoutalarmfunctie die naar buiten kan worden uitgevoerd, kan het laserapparaat op tijd beschermen.
5. Professionele condensor, geforceerde luchtkoeling met dubbele ventilator, sterke warmteafvoer, hoog rendement, stabiel koeleffect.

WARN

Het is ten strengste verboden om de koelmachine aan te sluiten e laten werken zonder watertoevoer.
De koelmachine moet in een goed geventileerde, droge omgeving worden geplaatst, uit de buurt van warmtebronnen.
Houd het apparaat minimaal 30 cm vast en houd de afstand tussen schijf en de luchtinlaat minimaal 10 cm van het obstakel naar de luchtuitlaat op de achterwand van de vriezer.
Als de koelmachine langere tijd buiten bedrijf is of voordat deze wordt getransporteerd, moet het water in de koelmachine worden afgetapt.
Om het laserapparaat te beschermen, wordt de ventilator opgehange wanneer de watertemperatuur ongeveer 10 graden Celsius is, en wanneer de watertemperatuur tot 20 graden Celsius stijgt, begint de

ventilator te werken.

ALLEEN VOOR PROFESSIONEEL GEBRUIK!

Dit apparaat mag niet worden gebruikt door een kind of een persoon fysieke, zintuiglijke of fysieke, zintuiglijke of fysieke beperkingen, of een gebrek aan ervaring en kennis, tenzij er toezicht of instructie wordt gegeven en het kind

spelen met elektrische apparaten is niet toegestaan!

Het circulerende water van de waterkoeler moet voor normaal gebruik afgesloten container gebruiken, zoals koelwater met een laserbuis.

Niet-afgedichte containers kunnen niet circuleren, zoals waterbassins, emmers kunnen niet worden gebruikt voor circulerende waterkoeling met waterkoelers.

SPECIFICATIONS

Model	CW-3000
Spanning	AC220-240V	AC120V
frequentie	50 Hz	60 Hz
stroom	80 W
Koelmethode	Watergekoelde koeling
geluiden	≤ 8 0dB
Capaciteit watertank	12L
Maximale stroom	12L/min
Pompvermogen	30W
Het belangrijkste materiaal	IJzer, aluminium
Beveiliging	Overstroombeveiliging, stroomalarm

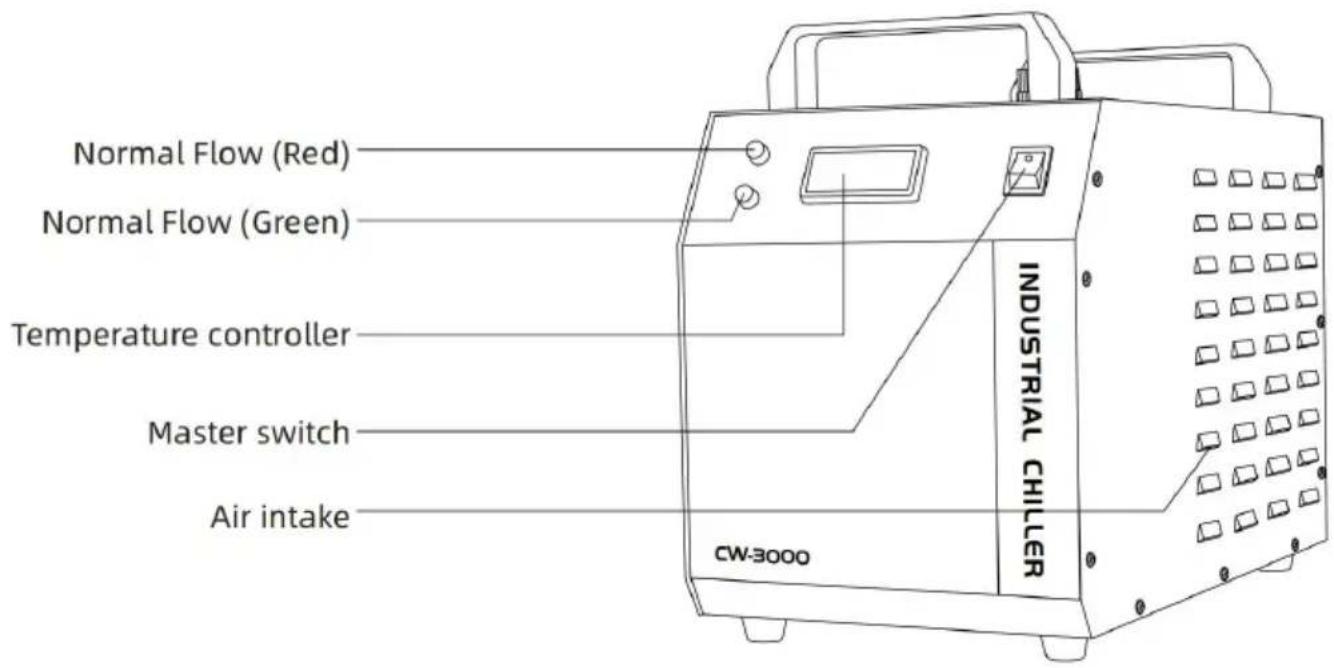

ILLUSTRATION OF THE DEVICE

voorkant

Het installeren van deze industriële koelmachine is zeer eenvoudig. De eerste installatie van een nieuwe machine kan worden uitgevoerd deze stappen te volgen:

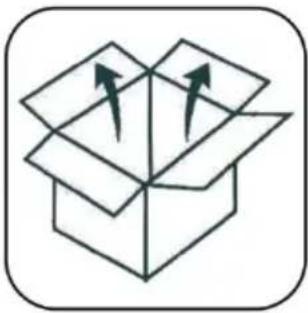

	1.OPEN DE VERPAKKING OM TE CONTROLEREN OF DE MACHINE VAST IS EN ALLE NODIGE ACCESSOIRES COMPLEET ZIJN
	2.OPEN DE WATERTOEVOERINLAAT OM KOELWATER TOE TE VOEREN (MORSEN HET WATER NIET UIT!).Houd de waterniveaumeter in de gaten en voeg langzaam water toe, waarbij u erop let dat het niet overstroomt! Voor het koelen van koolstofst apparatuur moet een passende hoeveelheid koelwateradditief (anticorrosief wateraqua) aan he water worden toegevoegd. Gebruikers in koude streken moeten niet-corrosieve antivries gebruiker
	3.SLUIT DE INLAAT- EN UITLAATLEIDINGEN VOLGENS DE SYSTEEMOMSTANDIGHEDEN.
4.SLUIT HET STEKKER AAN OP DE STROOMVOORZIENING EN DE KOELER IN.De pomp zal werken nadat de koelmachine voor de eerste keer ingeschakeld. Er zullen veel luchtbellen in de waterleidingen zitten,

waardoor het alarm af en toe werkt. Na een paar minuten gebruik koelmachine normaal werken. Controleer de waterleidingen en verbindingsverbindingen om er zeker van te zijn dat er geen lekk aanwezig is.

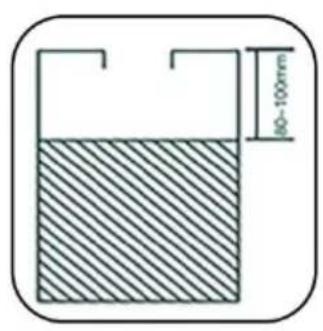

⑤.CONTROLEER HET WATERNIVEAU IN DE TANK.

Controleer het waterniveau nogmaals. Het kan zijn om na enkele minuten gebruik opnieuw wa te voeren, omdat de lucht uit de waterleiding is verdreven. Controleer het watercirculatiesysteem nogmaals en dicht het lek als het waterniveau dalen. (80 mm-100 mm vanaf het oppervlak)

Om ervoor te zorgen dat de apparatuur niet wordt beschadigd wanneer de koelwatercirculatie is uit de hand gelopen, de koelmachines uit de CW-3000/3000Pro-serie zijn voorzien van een alarmbeveiliging bij laag debiet.

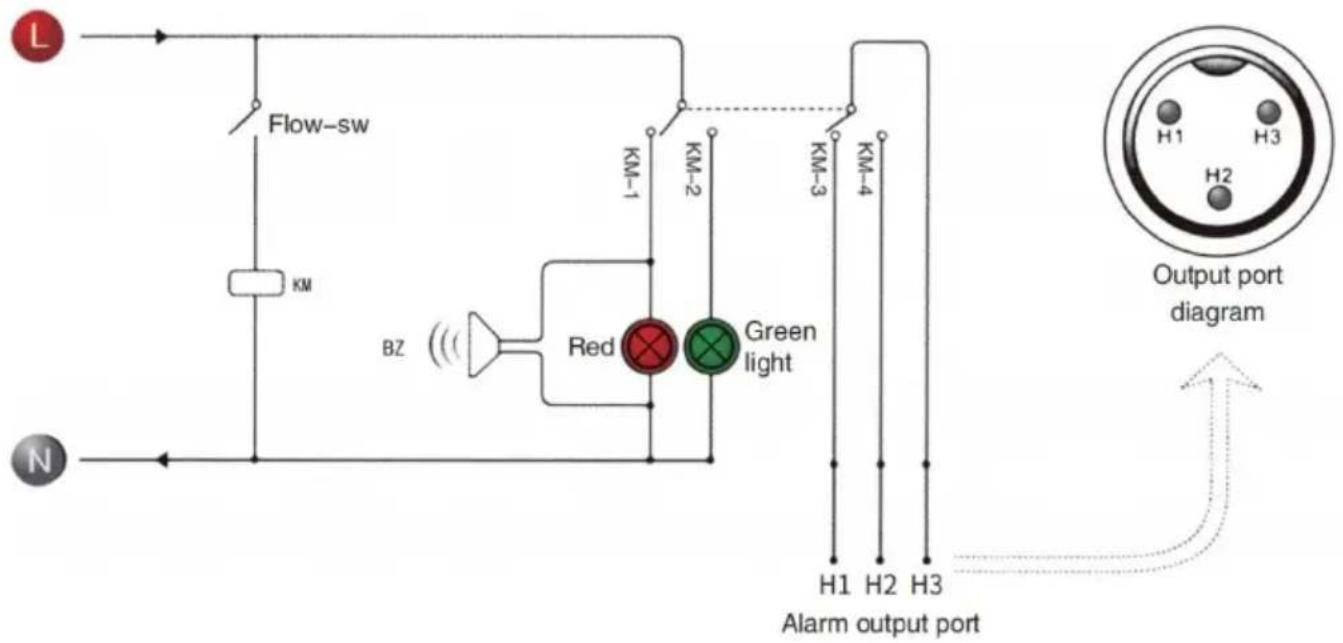

1. STROOMALARMUITGANGPOORT EN BEDRADINGSSCHEMA

1. DE OORZAAK VAN HET STROOMALARM EN DE WERKING

STATUS VAN HET CIRCULERENDE KOELWATER

Opmerking: het stroomalarm is aangesloten op het normaal open relais het normaal gesloten relaiscontact, en de werkstroom moet minder dan zijn en de werkspanning minder dan 300V.

SIMPLE TROUBLESHOOTING

SCHULD	OORZAAK VAN DE FOU	OPLOSSING
De machine is ingeschakeld, maar niet ingeschakeld	Het netsnoer niet op zijn plaats gestoken	Controleer of de stroomconnector de stekker op hun plaats zitten goed contact maken.
	De zekering is doorgebra	Trek de zekeringkast uit de voedingsconnector van de koeler. Controleer de zekering. Vervang indien nodig de reservezekering e controleer of de voedingsspanning stabiel is; Controleer of de stroomconnector en de stekker of hun plaats zitten en goed contactmaken.
Stromingsalarm(rood licht op het paneel) Maak dire gebruik van de waterleidingen	De waterniveauopslagtank is te laag	Controleer het display van de waterniveaumeter. Voeg water toe het niveau dat in het groene ge wordt weergegeven: en controleer watercirculatieleiding op lekkage.
Sluit de wateruitla en -inlaat aan, m er is nog steeds geen stroming	De watercirculatieleiding is verstopt of de leiding is gebogen en vervormd	Controleer de watercirculatieleidingen
Alarm voor ultrahoge temperatuur	Verstopping van stofgaas, slechte warmteafvoer	Haal de stekker uit het stopconta was het stofgaas regelmatig
	Slechte ventilatie van luchtuitlaten en luchtinlater	Zorg ervoor dat de luchtuitlaten e luchtinlaten goed geventileerd zijn
	De spanning is extreem of onstabiel	Verbeter het voedingscircuit of gebruik een spanningsregelaar
Alarm voor ultrahoge kamertemperatuur	De temperatuur van de werkomgeving is te hoog	Zorg ervoor dat de machine ond 40°C draait
Laat het water langzaam leeglope als u het water ververst	De uitwerppoort is niet o	Open de injectiepoort

①Industriële koelmachines×1
②. Gebruikershandleiding×1
③.Netsnoer×1
④. Afsluithoepels × 2
⑤.

Alarmsignaaluitgangsplug×1
