GEBRUIKSAANWIJZING LH50 Vevor

Wij streven er voortdurend naar om u gereedschappen te leveren tegen concurrerende prijzen.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om de voorwaarden te controllerer Let goed op als u bij ons een bestelling plaatst. U bespaart namelijk maar de helft ten opzichte van de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

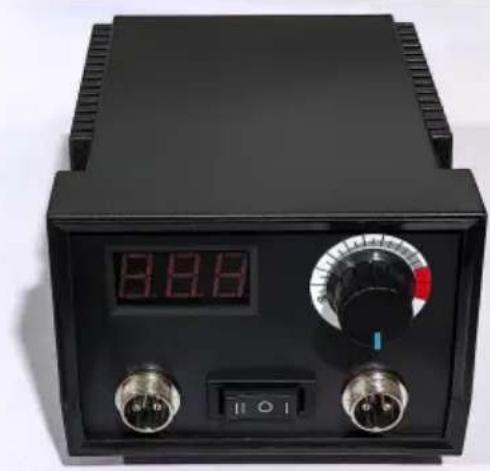

Pyrogratiemachine

MODEL:LH50

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met onsp:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

	Waarschuwing: om het risico op letsel te verminderen, dient de gebruiker de gebruiksaanwijzing zorgvuldig tezezen.
	CORRECTE VERWIJDERING Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EG. Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet worden gerecycled. weggegooid met het normale huisvuil, maar moet naar een inzamelpunt worden gebracht. inzamelpunt voor het recyclen van elektrische en elektroniseparaten
	Dit symbool, geplaatst vóór een veiligheidsopmerking, duidt op een voorzorgsmaatregel, waarschuwing of gevaar. Het negeren van deze waarschuwing kan leiden tot een ongeval. altijd de onderstaande aanbevelingen om het risico op letsel, brand of elektrocwimtederen.
	Dit product heeft beschermingsklasse II. Dat betekent dat het is uitgerust met verbeterde of dubbele isolatie.

FCC-INFORMATIE

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.

2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die kan een ongewenste werking veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product zijn niet uitdrukkelijk goedgekeurd door de partij. Verantwoordelijkheid voor naleving kan de bevoegdheid van de gebruiker om het product bedienen.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat volgens Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om bieden redelijke bescherming tegen schadelijke interferentie in een woonomgeving installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als dat niet het geval is geïnstalleerd en gebruikt in overeenstemming met de instructies, kan schadelijke interferentie met radiocommunicatie. Er is echter geen garantie dat

Er zal geen interferentie optreden in een bepaalde installatie. Als dit product wel interferentie veroorzaakt, schadelijke interferentie met de radio- of televisieontvangst, die kan worden vastgesteld door Als u het product uit- en weer inschakelt, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen.

verstoring door een of meer van de volgende maatregelen.

ÿ Heroriënteer of verplaats de ontvangstantenne.

ÿ Vergroot de afstand tussen het product en de ontvanger.

ÿ Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het appaangesloten. ontvanger is aangesloten.

ÿ Raadpleeg de dealer of een ervaren radio-/tv-technicus

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING:

1. Waarschuwingen moeten zorgvuldig worden opgevolgd om lichamelijk letsel te voorkomen. Onjuist gebruik kan resulteren in een elektrische schok, brand, persoonlijk letsel en andere schade:

1) Zorg ervoor dat de stekker uit het stopcontact is wanneer u het apparaat verplaatst.

2) Zorg ervoor dat de stekker uit het stopcontact is gehaald als u accessoires installeert.

3) Plaats het op een vlak en stabiel platform en laat het werken onder geventileerde omstandigheden.

4) Draag speciale beschermende uitrusting wanneer u de machine bedient.

5) Gebruik deze machine niet op een gevaarlijke locatie.

6) Gebruik het alleen als de machine converkt.

7) Demonteer en repareer dit apparaat niet.
8) Gebruik geen ongeschikt stopcontact.
9) Raak de verwarmingsplaat niet aan terwijl het apparaat aan het opwarmen is.
10) Niet gebruiken in vochtige omgevingen of in contact met water.

vloeistof in de machine laten infiltreren om brand of elektrische schokken veroorzaakt door kortsluiting te voorkomen circuit.

11) Gebruik geen voeding die niet aan de nominale spanning voldoet. De voeding
Voeding die niet aan de aangegeven spanning voldoet, kan brand of een elektrische schok veroorzaken.
12) Zorg ervoor dat het apparaat geaard is, zodat er geen lichamelijk letsel kan ontstaan.
13) Raak de draaiende stang of het lagergedeelte niet met uw vingers aan tijdens gebruik.
geval van verwondingen.

14) Als het apparaat gedurende langere tijd niet wordt gebruikt, haal dan de stekker uit het stopcontact. het stopcontact.

15) Gebruik de machine niet tijdens onweer of bliksem om schade aan het apparaat te voorkomen. de machine.

16) Plaats de machine op een vlakke ondergrond op de vlamvertragende tafel en houd deze uit de buurt van ontvlambare en explosieve voorwerpen.

17) Stop met het gebruik als het apparaat rookt, een vreemde geur afgeeft of defect raakt. lawaaierig en onder andere abnormale omstandigheden.

18) Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis als zij toezicht of instructie hebben gekregen over het gebruik van de apparaat op een veilige manier gebruiken en de gevaren ervan begrijpen. Kinderen mogen niet met het apparaat spelen. het apparaat. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd. overzicht.

1. Type Y-aansluiting: Als het netsnoer beschadigd is, moet het door de fabrikant worden vervangen. de fabrikant, diens serviceagent of personen met vergelijkbare kwalificaties om gevaar te voorkomen.

2. Om gevaar te voorkomen als gevolg van onbedoelde reset van de thermische beveiliging, moet deze het apparaat mag niet worden gevoed via een extern schakelapparaat, zoals een timer, of aangesloten op een circuit dat door het nutsbedrijf regelmatig wordt in- en uitgeschakeld.

3. Tijdens het proces van temperatuuraanpassing zal er een kleine vertraging optreden in de digitale weergave temperatuur, wat een normaal verschijnsel is. Waaven.

BEWAAR DEZE INSTRUCTIES

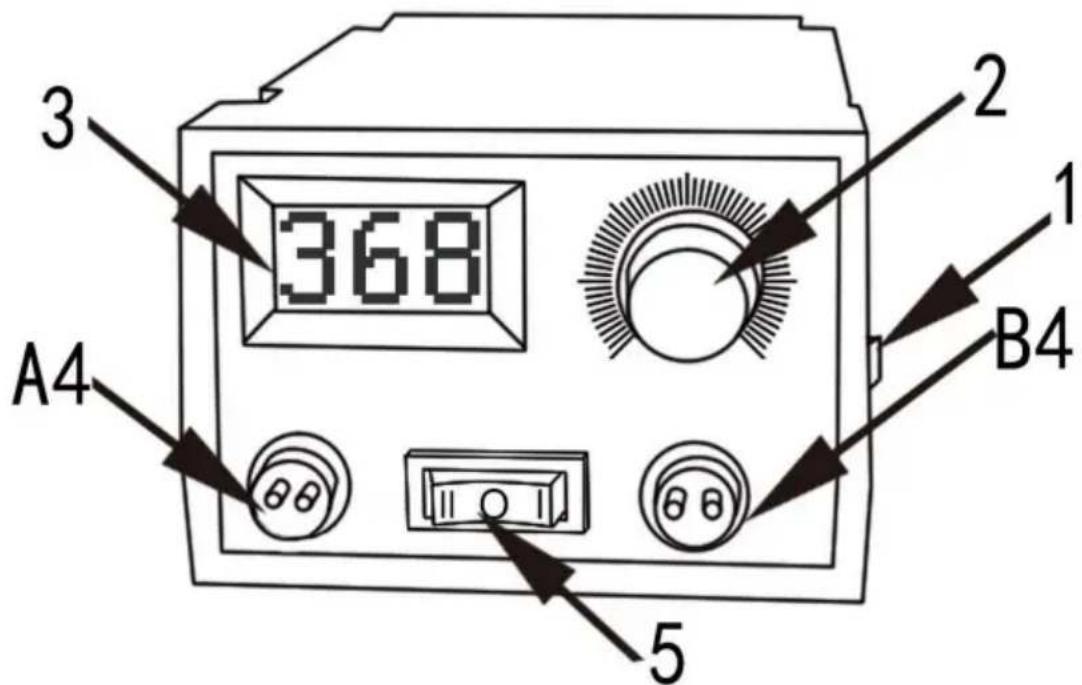

Gebruiksaanwijzing van døpyrografiemachine

3 368 A4 2 1 B4 5

1) Schakelaar van de pyrografiemachine: Zet de schakelaar aan wanneer u deze gebruikt, en niet hem wanneer ze niet in gebruik zijn, om gevaar te voorkomen.

2) Temperatuurregelaar: is om de temperatuur van de houtbrandpen laag te houden temperatuurweergave om de temperatuur in het lichtgrijze gebied, het rode gebied aan te passen is het gebied met hoge temperaturen, het gebied met hoge temperaturen is voornamelijk de lijnschildering effect.

De temperatuurregeling van de houtbrandpen wordt langzaam geregeld door de thermostaat, allereerst wordt de temperatuur ingesteld op ongeveer 600 graden en dan langzaam aanpassen naar een lagere plaats, de beste temperatuur is ongeveer 300-500 graden. Lagetemperatuurpleisterwerk wordt het beste gebruikt in het bereik van 250-400 graden. Bij het maken van temperatuuraanpassingen kan het kijken naar een houtbrandpen branden lichte kleuren op het materiaal, de temperatuur op dit moment is het beste weergave-effect (verschillende materiaaldichtheid en vochtigheid vereisen verschillende optimale temperaturen, wees geduldig om fouten te debuggen). U kunt de kleurenschildering met verschillende tinten tekenen. en lagen steeds opnieuw. Als de temperatuur te hoog is, is het moeilijk om te renderen het delicate beeldeffect. Bij het traceren van de lijn kan de temperatuur worden

op passende wijze vergroot en vloeiende lijnen kunnen naar eigen inzicht worden getekend situatie. Als je de lijn goed wilt bakken, moet je leren de pen langzamer te laten gaan bij lage temperatuur. Hoe lager de temperatuur van het gebruikte brandende hout, hoe Hoe langzamer u schrijft, hoe beter het schildereffect.

3) Thermometer: De temperatuur van de pyrografiemachine wordt aangepast door het aanpassen van de temperatuurwaarde en het weergavebereik van de temperatuuraanpassing is 300-700 graden. 4)

Pyrografiepenhouder: Twee met dubbele poortconfiguratie, druk op de knop om snel van pen wisselen. De plug van de pyrografiepen moet nauw aansluiten op de stopcontact, de stekker moet in de onderkant van het stopcontact worden gestoken, dat moet nauwkeurig op elkaar afgestemd om oververhitting en verbranding van de accessoires te voorkomen.

5) Conversieschakelaar: Wanneer u de A-punt houtbrandpen gebruikt, drukt u op I en de De A-punt houtbrandpen wordt ingeschakeld en genereert onmiddellijk hitte. Wanneer u de B-punt houtbrandpen gebruikt, drukt u op II en de B-punt houtbrandpen De brandende pen wordt aangezet en genereert onmiddellijk hitte.

Opmerking voor pyrografiemachine:

1) Draai de schroef van de penpunt vast wanneer u de penpunt aanbrengt, vermijd slecht contact tussen de penpunt en de terminal, zodat de penpunt niet heet wordt. Oververhitting van de terminal zal de accessoires doorbranden, Als de terminal te heet is, is dat de De punt van de pen zit niet goed vast en moet op tijd met een schroevendraaier worden vastgezet. 2) Selecteer een verwarmingsdraad van minder dan 1 mm als de penpunt. Kies geen andere niet-verwarmende draadmaterialen zoals ijzerdraad als de penpunt, die erg gevaarlijk en gemakkelijk om alle accessoires in het uurwerk te verbranden, en het is gemakkelijk elektrische schokken en branderoorzaken.

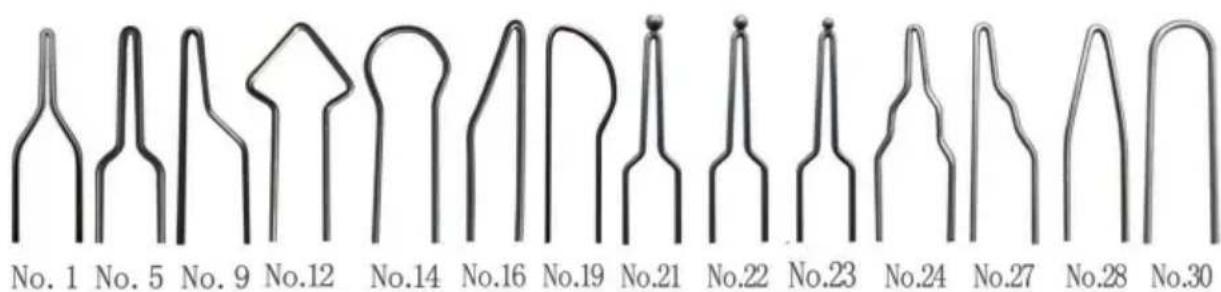

Instructies voor het gebruik van d'outbranddraadpunt

1) De functie van de gebogen draadpenpunt is het introduceren

Tips voor het gebruik van een gebogen metalen penpunt. De belangrijkste functie van een gebogen penpunt is het tekenen van lijnen en het weergeven van kleine stukjes zijdeachtig haar. Bij het tekenen van lijnen wijst de blauwe indicator op de temperatuurregelaar naar ongeveer 250 °C-350 °C. Beweeg de pen langzaam en niet te snel. Let op de vloeiende randen van de lijnkleur; de hele lijnkleur moet uniform en precies goed zijn. Stel de temperatuur tijdens het tekenen in op ongeveer 220 °C-300 °C en teken fijne haarlijnen bij een temperatuur van ongeveer 250 °C-350°C.

2) Introductie van de functie van de puntige, platte vorm van de mætædelpenkop

Tips voor het gebruik van puntige metalen penpunten: Puntige penpunten zijn vooral geschikt voor het tekenen van fijne lijnen en het renderen van fijne onderdelen. De temperatuur voor het tekenen van fijne lijnen is 220-250 °C en de temperatuur voor het renderen van fijne onderdelen is

220-230ÿ Bij het renderen is het het beste om te kijken hoe de kleur op het scherm lichtjes veranc de kalebas en het houten bord, en verdiep de kleur geleidelijk zodat de

De kleur is delicaat en rijk. De weergave van donkere kleuren is het beste rond de 300ÿ.

3) Introductie van de functie van de platte draadpenpunt

De platte metalen draadpenkop wordt voornamelijk gebruikt voor vlakke rendering en zijdelingse weergave Lijntekening. De temperatuur voor vlakke rendering ligt rond de 220°C-2900°C

lichte kleuren en 300C-400ÿ voor donkere kleuren.

Samenvatting: De eerder genoemde temperatuur van de penkop mag niet te rigide en rigide zijn. Afhankelijk van de dichtheid, vochtigheid en hardheid van het gebruikte soldeermateriaal kan de vereiste soldeertemperatuur variëren. Je kunt van het experiment leren en het flexibel aanpassen om de meest geschikte temperatuur voor jezelf te vinden. Of het nu gaat om schrijven, overtrekken of renderen, als je goede resultaten wilt, gebruik je de pen liever langzaam bij lage temperaturen om laag voor laag te verdiepen. Gebruik een pen nooit snel bij hoge temperaturen. Het is moeilijk om werk te zien met onregelmatige lijnen, ongelijkmatige renderkleuren, ongelijkmatige diepte, en ruwe en delicate afbeeldingen.

Correcte installatie van de penpunt van pyrografie

De punt van de pen bij pyrografie is niet heet, en de temperatuur kan plotseling hoog en plotseling laag zijn. Er komen vonken uit de punt van de pen en de penhouder is heet om vast te pakken. Wat zijn de redenen? Het komt door een onjuiste installatie van de punt van de pen.

	Draai beide schroeven op de pen los en maak ze los van het gat waar deDe penkop is gemonteerd, waardoor de pen gemakkelijker soepel naar beneden kan worden geschoven. Het effect is te zien in de bovenstaande afbeelding.
	De afbeelding hierboven laat goed zien wat het effect is als je de twee pinnen van de penpunt in de bodem van het gat aan de binnenkant steekt
	Draai ten slotte de twee schroeven vast met he juiste koppel. Zorg ervoor dat u ze groerdraait.
	Schroef houdt de penpunt niet vast, twee pinner fout! De penpunt wordt niet goed warm.

Er zijn enkele symptomen van een onjuiste installatie van de penpunt, namelijk de abnormale hitte van de penpunt, de instabiele temperatuur van de penpunt, vonken die ontstaan bij de penpunt, de verhitting van de koperen kolom en de brandende hitte van de penhouder.

Tips voor het gebruik van de punten van hæntbrandpen

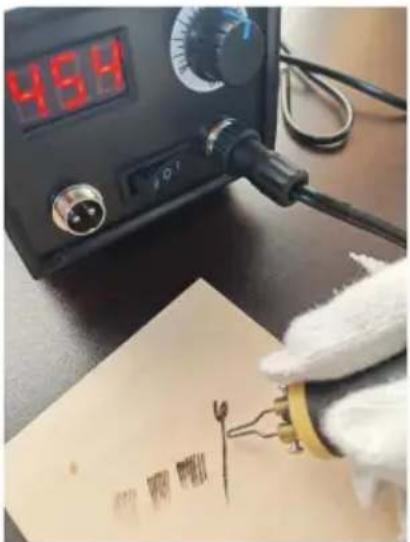

46H 100000000000000000000000000000000000000000000000000000000000000000000000000000000000

Pas de temperatuur aan binnen het temperatuurbereik dat in het diagram wordt weergegeven. Probeer de pen op te tillen en oefen lichte druk uit. Beweeg de pen sneller en hij zal fijne en lichte lijnen vervagen. Verlaag de snelheid van de pen en een grotere neerwaartse druk zal brede en donkere lijnen vervagen. Gebruik deze methode.

om verschillende technieken en effecten uit te proberen

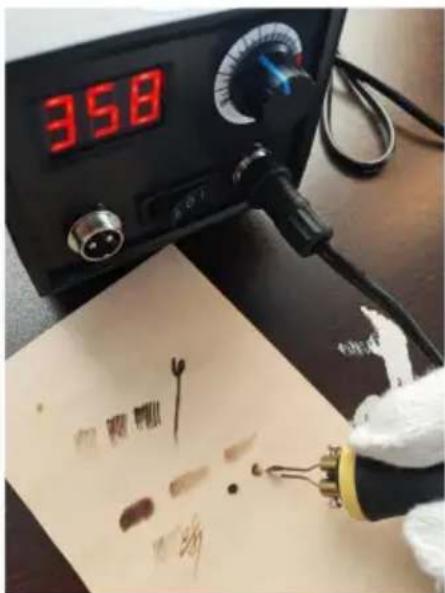

358 100000000000000000000000000000000000000000000000000000000000000000000000000000000000

Pas de temperatuur aan tussen 350 en 550 °C. Gebruik de penpunt (zoals afgebeeld) om de pen voorzichtig op te tillen en druk uit te oefenen om hem sneller te bewegen. Teken een ellipsvormig pad heen en weer aan de linker- en rechterkant van de penbeweging, wat een gelijkmatig lichtgrijs effect creëert. Als de pen langzaam beweegt, zal een grotere neerwaartse druk een donkerder effect creëren. Gebruik deze methode om verschillende technieken en effecten uit te proberen door de snelheid, richting en druk van het schrijven te variëren.

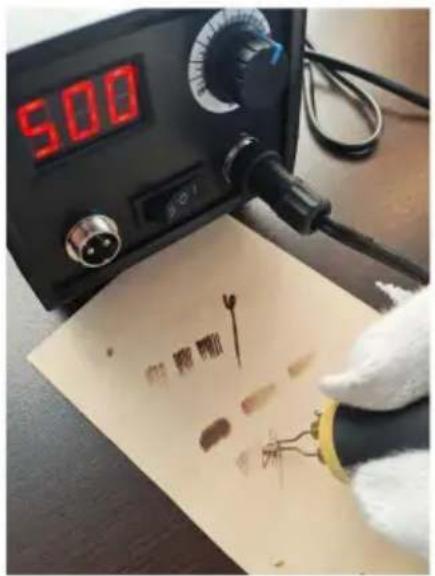

500

Pas de temperatuur aan het temperatuurbereik op de grafiek aan en gebruik dit type penpunt. Probeer de pen met lichte druk op te tillen en sneller te bewegen, waardoor fijne en lichte lijnen zullen vervagen. Verlaag de snelheid van de pen en een grotere neerwaartse druk zal brede en donkere lijnen vervagen. Gebruikdit

Methode om verschillende technieken en effecten uit te proberen door de snelheid, richting en druk van het schrijven te variëren.

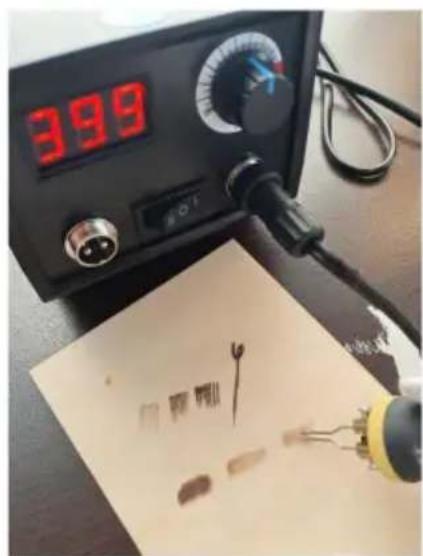

3.99

Pas de temperatuur aan tussen 400 en 600 °C. Gebruik de penpunt zoals afgebeeld in de afbeelding om de pen voorzichtig op te tillen en druk uit te oefenen om hem sneller te bewegen. Teken een ellipsvormig pad heen en weer aan de linker- en rechterkant van de penbeweging, wat een gelijkmatig lichtgrijs effect creëert. Als de pen langzaam beweegt, zal een grotere neerwaartse druk een donkerder effect creëren. Gebruik deze methode om verschillende technieken en effecten uit te proberen door de schrijfsnelheid, richting en druk te variëren.

Tips voor het gebruik van houtbrandgereedschap reessen

Dit is een weergave van het houtbranden van zojuist. Later zullen we de gebruikstechnieken met een snijmes demonstreren.

Gebruik een snijmes om ongewenste afbeeldingen of defecten weg te schrapen. Schraap voorzichtig en probeer zo vlak en glad mogelijk te schrapen.

Technieken zoals het gebruik van een snijmes om highlights en fijne lijntjes weg te schrapen en de helderheid van lokale kleurtinten in de afbeelding te vergroten

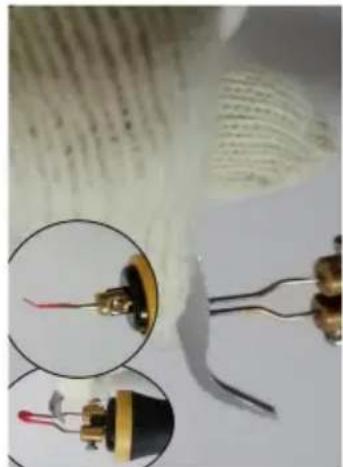

1) Gebruik een pincet om vast te klemmen en de hoek van de penkop aanpassen.

De standaardhoek van de fabriek de gemaakte penkop is relatief klein.

Bij het vergroten van de hoek van de penkop, stel eerst de temperatuur in naar de hoogste. Wanneer de penkop

wordt rood en heeft een goede plasticiteit, gebruik een pincet om de

hoek van de penkop.

2) Bij het vervangen van de penpunt is het belangrijk erg heet en kan gemakkelijk verbranden

huid. Het is veiliger om het te vervangen door pincet.

Voorzorgsmaatregelen bij het gebruik van een pyrografiepenhouder

Bij het gebruik van een pyrografiepen is de temperatuur van de penpunt erg hoog.

Bij het plaatsen van de pen in de houder is het belangrijk om te voorkomen dat

de punt van de pen met hoge temperatuur komt in contact met de houder om te voorkomen

het uitbranden. Wanneer u de pen op de houder plaatst, gebruik dan de perduuder

contact maken met de pyrografieborstel en deze bevestigen. Het is verboden voor de

de hete penpunt mag niet in contact komen met enig deel van de houder.

Technische gegevens

Model	LH50
Nominale spanning	120V~ 60Hz voor VS 220	-240V~ 50Hz voor EU of AU
Stroom 20W

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 2000CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

VK REP

YH CONSULTING LIMITED. T.a.v. YH Consulting
