INSTRUKCJA OBSŁUGI LH50 Vevor
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/port

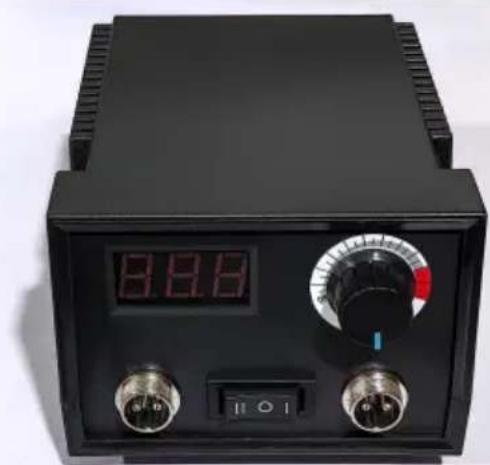

MASZYNA DO PIROGRAFII
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy o sprawdzeniu Bądź ostrożny, składając u nas zamówienie, czy faktycznie zaoszczędzisz połowę w porównaniu z najlepszymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
MASZYNA DO PIROGRAFII
MODEL: LH50
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
 | Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi. |
 | PRAWIDŁOWA UTYLIZACJATen produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produkty oznaczone w ten sposób nie mogą byćwyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów. punkt zbiórki sprzętu elektrycznego i elektronicznego deryklingu |
 | Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, wskazuje na rodzaj ostrożności, ostrzeżenia lub niebezpieczeństwa. Zignorowanie tego ostrzeżenia może doprowadzić do wypadku. Zawsze postępuj zgodnie z poniższymi zaleceniami, aby zmniejszyć ryzyko obrażeń, pożaru lub porażen porądem. |
 | Ten produkt ma klasę ochrony II. Oznacza to, że jest wyposażony w wzmocniona lub podwójna izolacja. |
INFORMACJE FCC
UWAGA: Zmiany lub modyfikacje wykonane bez wyraźnej zgody strony odpowiedzialnej za zgodność mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!
To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego eksploatacja podlega dwóm następującym warunkom:
1) Produkt ten może powodować szkodliwe zakłócenia.
2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.
OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.
Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla klasy B urządzenia cyfrowego, zgodnie z częścią 15 przepisów FCC. Limity te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach mieszkalnych.
Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że
w konkretnej instalacji zakłócenia nie wystąpią. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwierdzić poprzez wyłączenie i włączenie produktu, użytkownik jest zachęcany do podjęcia próby usunięcia zakłóceń za pomocą jednego lub kilku z następujących środków.
Zmień orientację lub położenie anteny odbiorczej.
Zwiększ odległość między produktem a odbiornikiem.
Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.
Aby uzyskać pomoc, skontaktuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.
WAŻNE ZABEZPIECZENIA
OSTRZEŻENIE:
- Należy uważnie przestrzegać ostrzeżeń, aby uniknąć obrażeń ciała. Niewłaściwe użycie może spowodować porażenie prądem, pożar, obrażenia ciała i inne szkody:
1) Podczas przenoszenia urządzenia należy je odłączyć od zasilania. 2) Odłącz urządzenie od zasilania podczas montażu akcesoriów. 3) Umieść na płaskiej i stabilnej platformie i użytkuj w warunkach wentylowanych. 4) Podczas obsługi maszyny należy nosić specjalny sprzęt ochronny. 5) Nie używaj tego urządzenia w miejscach niebezpiecznych. 6) Używaj urządzenia tylko wtedy, gdy działa prawidłowo.
7) Nie rozbieraj i nie naprawiaj tego urządzenia. 8) Nie używaj nieodpowiedniego gniazdka sieciowego. 9) Nie dotykaj płyty grzewczej podczas nagrzewania się urządzenia. 10) Nie stosuj w wilgotnym środowisku ani w kontakcie z wodą. Nie należy również
wlewać płynu do maszyny, aby zapobiec pożarowi lub porażeniu prądem elektrycznym spowodowanemu zwarciem.
11) Nie należy używać zasilacza, który nie spełnia wymagań dotyczących napięcia znamionowego. Zasilanie niezgodne ze specyfikacją napięcia może spowodować pożar lub porażenie prądem. 12) Upewnij się, że maszyna jest uziemiona, aby nie spowodować obrażeń ciała. 13) Podczas użytkowania nie należy dotykać palcami obracającego się pręta ani łożyska, aby uniknąć obrażeń. 14) Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy odłączyć przewód zasilający od gniazdka. 15) Nie używaj urządzenia podczas burzy lub wyładowań atmosferycznych, aby uniknąć uszkodzenia maszyny. 16) Ustawić maszynę równomiernie na stole ognioodpornym i trzymać z dala od materiałów łatwopalnych i wybuchowych. 17) Należy zaprzestać używania urządzenia, jeśli dymi, wydziela dziwny zapach lub działa w hałaśliwych warunkach i innych nietypowych warunkach. 18) Z urządzenia mogą korzystać dzieci w wieku od 8 lat oraz osoby
o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub bez doświadczenia i wiedzy, jeśli zapewniono im nadzór lub instruktaż dotyczący korzystania z
urządzenia w bezpieczny sposób i rozumienia związanych z tym zagrożeń. Dzieci nie powinny się nim bawić.
Urządzenie. Dzieci nie mogą czyścić ani konserwować urządzenia bez nadzoru.
- Typ Y: Jeśli przewód zasilający jest uszkodzony, należy go wymienić na nowy.
producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowaną osobę w celu uniknięcia zagrożenia.
- Aby uniknąć zagrożenia wynikającego z przypadkowego zresetowania wyłącznika termicznego,
urządzenie nie może być zasilane za pomocą zewnętrznego urządzenia przełączającego, takiego jak timer lub podłączone do obwodu, który jest regularnie włączany i wyłączany przez dostawcę energii.
- Podczas regulacji temperatury może wystąpić niewielkie opóźnienie w wyświetlaniu cyfrowym.
temperatury, co jest zjawiskiem normalnym, proszę chwilę poczekać.
ZAPISZ TE INSTRUKCJE

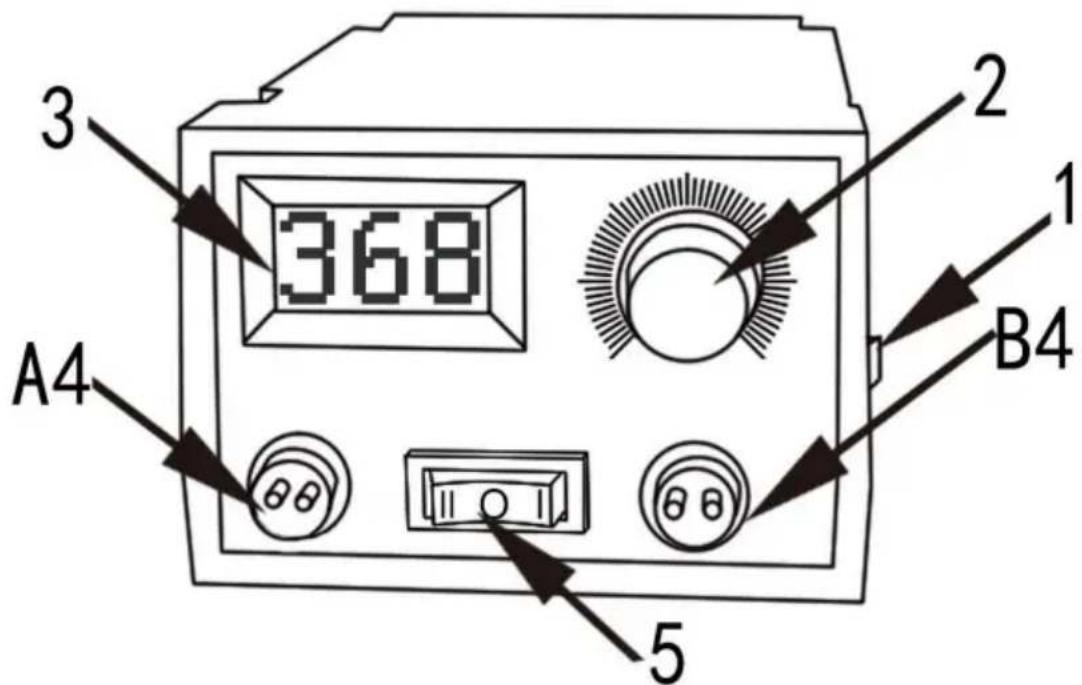

Instrukcja obsługi maszyny pirograficznej
1) Przełącznik urządzenia pirograficznego: Włącz przełącznik podczas korzystania z urządzenia i wyłącz go, gdy nie jest używany, aby uniknąć niebezpieczeństwa. 2) Regulator temperatury: służy do regulacji temperatury palnika do drewna. Niski poziom temperatury służy do dostosowania temperatury w jasnoszarym obszarze, czerwony obszar to obszar o wysokiej temperaturze, obszar o wysokiej temperaturze służy głównie do malowania linii.
Temperaturę paleniska do wypalania drewna reguluje się powoli termostatem. Po pierwsze, temperatura jest ustawiona na około 600 stopni, a następnie powoli przestawiamy na niższą temperaturę. Najlepsza temperatura wynosi około 300-500 stopni. Najlepiej stosować renderowanie w niskiej temperaturze w zakresie 250-400 stopni. Podczas dostosowywania temperatury, obserwując palący się długopis z drewna, można uzyskać jasne kolory na materiale; temperatura w tym czasie daje najlepszy efekt renderowania (różna gęstość i wilgotność materiału wymagają różnych optymalnych temperatur, prosimy o cierpliwość podczas debugowania). Możesz malować farbami w różnych odcieniach i warstwami w kółko. Jeśli temperatura jest zbyt wysoka, trudno jest uzyskać delikatny efekt obrazu. Podczas śledzenia linii temperatura może być
odpowiednio zwiększona i gładkie linie można rysować według własnych upodobań. Jeśli chcesz dobrze wypalić linię, powinieneś nauczyć się zwalniać pióro w niskiej temperaturze. Im niższa temperatura spalania drewna, tym wolniej piszesz piórem, tym lepszy efekt malowania.
3) Termometr: Temperaturę pirografu reguluje się za pomocą regulacji wartości temperatury i zakresu wyświetlania regulacji temperatury 300-700 stopni. 4)
Gniazdo na pióro pirograficzne: Dwa z konfiguracją podwójnego portu, naciśnij przycisk, aby szybko zmieniać długopisy. Wtyczka do długopisu pirograficznego powinna być ściśle dopasowana do gniazda; wtyczka powinna być włożona do dolnej części gniazda, która powinna być ściśle dopasowana, aby zapobiec przegrzaniu i spaleniu akcesoriów.
5) Przełącznik konwersji: Podczas używania wypalarki do drewna A-point naciśnij przycisk I, a urządzenie do wypalania drewna A-point zostanie włączone i natychmiast wygeneruje ciepło. Podczas używania pióra do wypalania drewna B-point naciśnij przycisk II, a narzędzie do wypalania drewna B-point zostanie włączone i natychmiast wygeneruje ciepło.
Uwaga dotycząca pirografu:
1) Dokręć śrubę końcówki pióra podczas nakładania końcówki pióra, aby uniknąć słabego kontaktu między końcówką pióra a terminalem, aby końcówka pióra nie była gorąca. Przegrzanie terminala spowoduje spalenie akcesoriów. Jeśli terminal jest zbyt gorący, to znaczy, że końcówka długopisu nie jest mocno dokręcona, należy ją z czasem dokręcić śrubokrętem. 2) Wybierz drut grzewczy o średnicy mniejszej niż 1 mm jako końcówkę długopisu. Nie wybieraj innych materiałów niegrzewczych, takich jak drut żelazny, jako końcówki długopisu, co jest bardzo niebezpieczne i łatwe do spalenia wszystkich akcesoriów w ruchu, a także może spowodować porażenie prądem lub pożar.

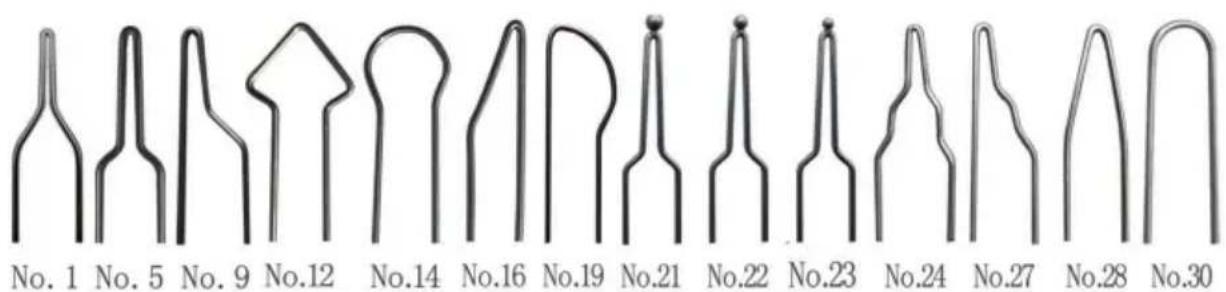

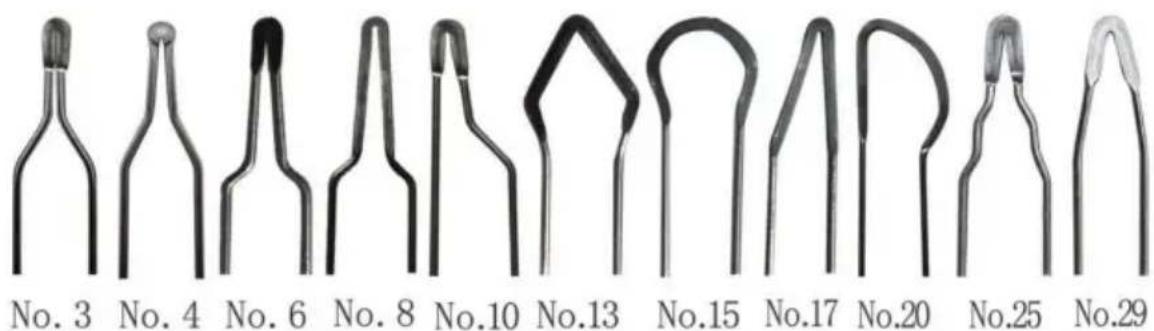

Instrukcja użytkowania końcówki drutu do wypalania drewna
1) Wprowadzono funkcję końcówki długopisu z wygiętym kształtem drutu
Wskazówki dotyczące używania wygiętej końcówki długopisu z metalowym drutem. Głównym zadaniem wygiętej końcówki długopisu jest kreślenie linii i rysowanie małych fragmentów jedwabistych włosów. Podczas kreślenia linii niebieski wskaźnik na pokrętle regulacji temperatury wskazuje około 250-350°C. Powoli i nie za szybko przesuwaj długopis. Zwróć uwagę na gładkie krawędzie linii - kolor całej linii powinien być jednolity i idealnie dopasowany. Podczas rysowania ustaw temperaturę na około 220-300°C i rysuj cienkie linie włosów w temperaturze około 250-350°C.
2) Wprowadzenie do funkcji płaskiej, spiczastej główki długopisu z drutu metalowego
Wskazówki dotyczące używania spiczastych końcówek metalowych długopisów: Spiczaste końcówki długopisów służą głównie do rysowania cienkich linii i renderowania drobnych części. Temperatura rysowania cienkich linii wynosi 220-250°C, a temperatura renderowania drobnych części wynosi
220-230°C. Podczas renderowania najlepiej obserwować delikatną zmianę koloru
tykwy i drewnianej deski, a następnie stopniowo pogłębiać kolor, aby
kolor był delikatny i bogaty. Ciemne oddawanie barw jest najlepsze przy około 300°C.
3) Wprowadzenie do funkcji płaskiej końcówki długopisu z drutu
Płaska główka pióra z drutu metalowego jest używana głównie do płaskiego renderowania i bocznego jedwabiu rysowanie linii. Temperatura dla płaskiego renderowania wynosi około 220°C-290°C
dla jasnych kolorów i 300°C-400°C dla ciemnych kolorów.
Podsumowanie: Temperatura główki pióra, o której wspomniano wcześniej, nie powinna być zbyt dogmatyczna i sztywna. W zależności od gęstości, wilgotności i twardości materiału użytego do lutowania, wymagana temperatura lutowania może się różnić. Możesz uczyć się i elastycznie dostosowywać eksperyment, aby znaleźć najbardziej odpowiednią temperaturę dla siebie. Niezależnie od tego, czy chodzi o pisanie, kalkowanie, czy renderowanie, jeśli chcesz uzyskać dobre rezultaty, lepiej używać pióra powoli w niskich temperaturach, aby pogłębiać warstwę po warstwie. Nigdy nie używaj pióra szybko w wysokich temperaturach. Trudno jest dostrzec prace z nierównymi liniami, nierównomiernym odwzorowaniem kolorów, nierówną głębią, szorstkimi i delikatnymi
Prawidłowy montaż końcówki pióra pirograficznego
Końcówka pióra pirografii nie jest gorąca, a temperatura jest nagle wysoka i nagle niska. Z końcówki pióra wydobywają się iskry, a uchwyt pióra jest gorący do uchwycenia. Jakie są tego przyczyny? Powodem jest nieprawidłowa instalacja końcówki pióra.
 | Odkręć obie śruby na piórze i odłącz je od otworu, w którym znajduje sięGłowica pióra jest zamontowana, co ułatwia jej płynne wsunięcie do dołu. Efekt widać na powyższymzdjęciu. |
 | Zdjęcie powyżej prawidłowo pokazuje efekt włożenia dwóch szpilek końcówki długopisu w dolną część otworuwewnątrz |
 | Na koniec dokręć dwie śruby odpowiednim momentem obrotowym, pamiętaj o ich dokręcen |
 | Śruba nie trzyma dwóch pinów na końcówce pióbład! Końcówka pióra nie nagrzewa sprawidłowo. |
Istnieją pewne objawy nieprawidłowego montażu końcówki pióra, do których należą: nienormalne nagrzewanie się końcówki pióra, niestabilna temperatura końcówki pióra, iskrzenie wytwarzane przez końcówkę pióra, nagrzewanie się miedzianej kolumny i przegrzewanie się uchwytu pióra.

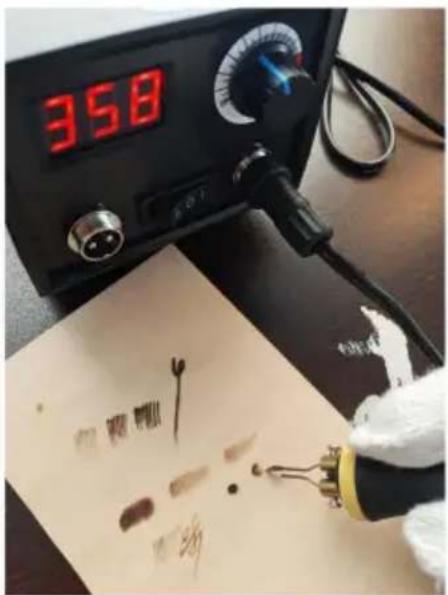

Dostosuj temperaturę do zakresu temperatur pokazanego na schemacie, spróbuj podnieść pióro i zastosować delikatny nacisk. Poruszaj piórem szybciej, a wypali cienkie i jasne linie. Zwolnij prędkość pióra, a większy nacisk w dół wypali szerokie i ciemne linie. Użyj tej metody
aby wypróbować różne techniki i efekty.

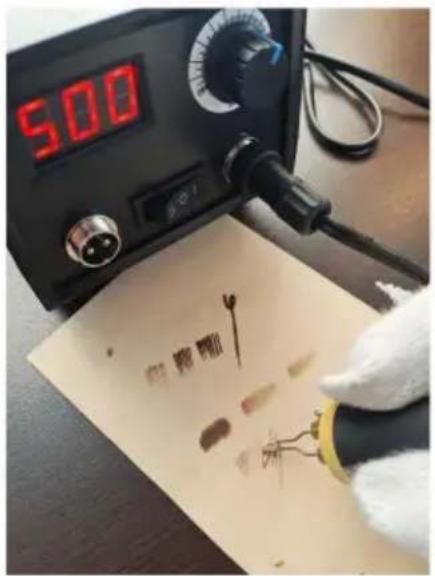

Dostosuj temperaturę do różnych zakresów od 350 do 550°C. Używając końcówki pióra pokazanej na rysunku, spróbuj delikatnie unieść pióro i docisnąć je, aby przyspieszyć ruch. Narysuj eliptyczną ścieżkę tam i z powrotem po lewej i prawej stronie ścieżki pióra, co stworzy jednolity, jasnoszary efekt. Analogicznie, jeśli pióro porusza się powoli, większy nacisk w dół stworzy ciemniejszy efekt. Użyj tej metody, aby wypróbować różne techniki i efekty, zmieniając prędkość, kierunek i siłę nacisku pisania.

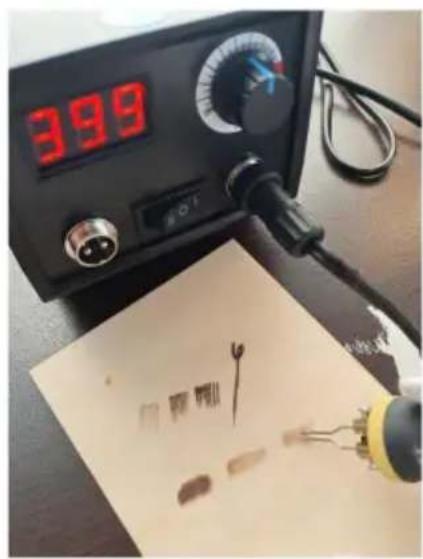

Dostosuj temperaturę do zakresu temperatur na wykresie i użyj tego typu końcówki pióra. Spróbuj podnieść pióro z delikatnym naciskiem i poruszać nim szybciej, co wypali cienkie i jasne linie kolorów, zwolnij prędkość pióra, a większy nacisk w dół wypali szerokie i ciemne linie. Użyj tego
metoda polegająca na wypróbowaniu różnych technik i efektów poprzez zmianę tempa, kierunku i nacisku pisania.

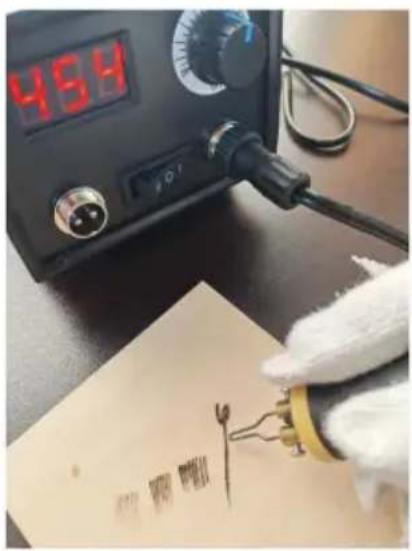

Dostosuj temperaturę do różnych zakresów temperaturowych pomiędzy 400 i 600°C. Używając końcówki pióra pokazanej na obrazku, spróbuj delikatnie podnieść pióro i zastosować nacisk, aby poruszać nim szybciej. Narysuj eliptyczną ścieżkę tam i z powrotem po lewej i prawej stronie ścieżki pióra, co stworzy jednolity jasnoszary efekt. Podobnie, jeśli pióro porusza się powoli, większy nacisk w dół stworzy ciemniejszy efekt. Użyj tej metody, aby wypróbować różne techniki i efekty, zmieniając kierunek prędkości i nacisk pisania.
Wskazówki dotyczące korzystania z narzędzi i noży do wypalania
 | To jest renderowanie spalania drewna. Później pokażemy techniki użycia nożarzeźbiarskiego. |
 | Użyj noża do rzeźbienia, aby zeskrobać niechciane obrazy lub defekty. Podczas skrobania delikatnie zeskrobuj i staraj się zeskrobać tak płasko i gładko, jak to możliwe. |
 | Techniki takie jak używanie noża do rzeźbienia w celu wyskrobania rozjaśnień, drobnych linii i zwiększenia jasności lokalnych odcieni kolorów na obrazie |

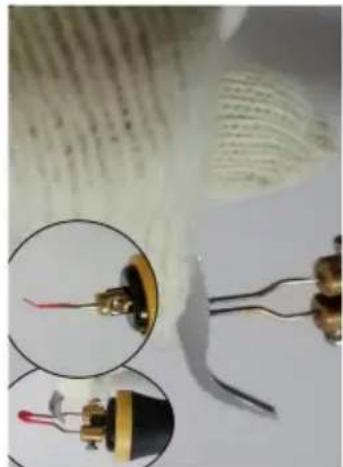

1) Użyj pęsety, aby zacisnąć i wyregulować kąt nachylenia głowicy pióra. Domyślny kąt fabryczny wykonanej główki pióra jest stosunkowo mała. Podczas zwiększania kąta głowicy pióra, najpierw ustaw temperaturę do najwyższego. Kiedy głowica pióra zmienia kolor na czerwony i ma dobrą plastyczność, użyj pęsety, aby ścisnąć i zgiąć kąt nachylenia główki pióra.
2) Podczas wymiany końcówki pióra należy bardzo gorące i łatwo można je poparzyć skórę. Bezpieczniej jest zastąpić ją pincetą.
Środki ostrożności przy korzystaniu z uchwytu na długopisy pirograficzne
Podczas korzystania z pióra pirograficznego temperatura końcówki pióra jest bardzo wysoka. Umieszczając długopis w uchwycie, należy unikać:
końcówka długopisu o wysokiej temperaturze może stykać się z uchwytem, aby uniknąć wypalenia go. Podczas umieszczania długopisu w uchwycie, należy używać uchwytu długopisu, aby kontakt i naprawa pędzla pirograficznego. Zabronione jest
końcówka długopisu narażona na wysoką temperaturę nie będzie mogła wejść w kontakt z żadną ożetówytu.
Dane techniczne
| Model | LH50 | |
| Napięcie znamionowe | 120 V~ 60 Hz dla USA 220-240 V~ 50 Hz dla U#Ulub | |
| Moc | 20 W | |
Producent: Shanghaimuxinmuyeyouxiangongsi Adres:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000N.
Importowane do Australii: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
| REP WIELKIEJBRYTANII |
